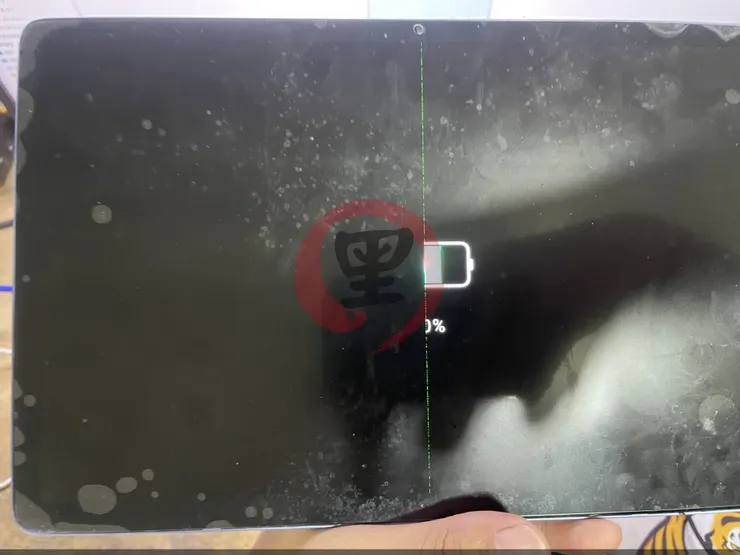

各位好,我是台灣黑手,黑手的黑,黑手的手,再來講一台,也是複雜的案件,聯想的平板,故障是畫面一半,能引起這個故障的有三種常態故障,第一是排線,第二是處理器,再者就是面板,機率最大的兩個是排線、處理器

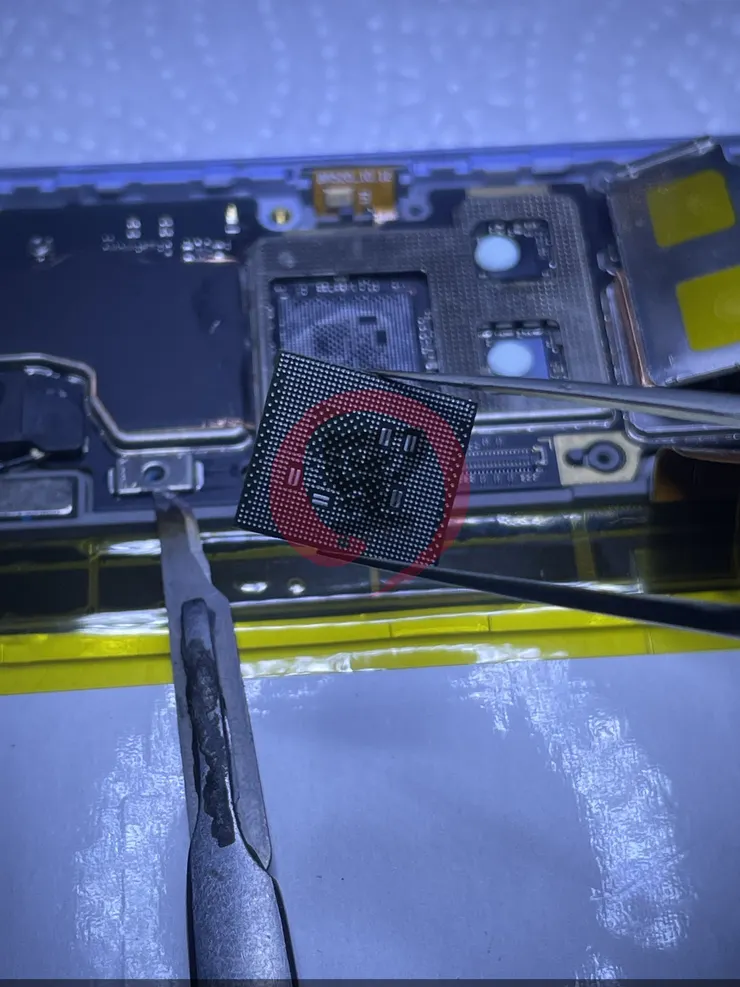

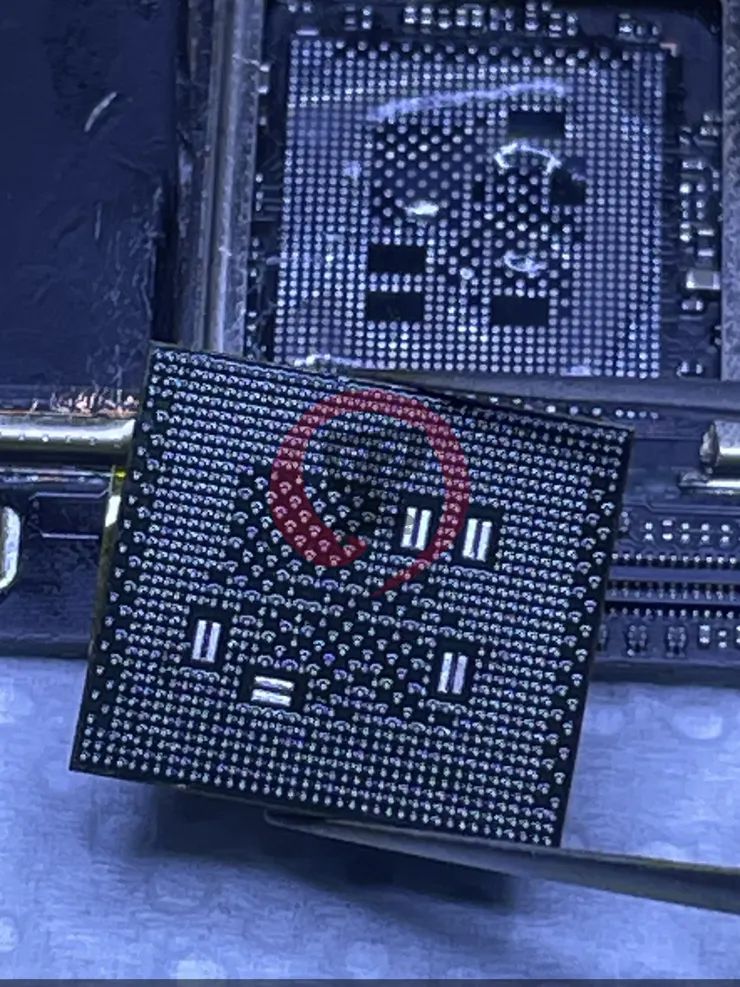

簡單來說,就是處理器對螢幕的 MIPI 有問題,就會出現這樣的畫面,不影響 TYPE-C TO HDMI ,只要 GPU 內核是正常運作,有假負載在就可以透過 HDMI 就能顯示,我排顯測了,處理器動了故障沒有改善

他很難查,首先沒有 PCB,也沒有電路圖,你想知道怎麼連的,只能自己測,可以透過腳位定義的方式,來算 BGA ABC 123 橫、縱交錯與跳位方式,找到想定義的腳位,很原始,也很麻煩,但就是這樣了嘛
它難測的地方就在,它沒有斷線,所以測通斷是測不出來的,但測歐姆可以測的出來,什麼意思呢?在這裡的 MIPI 應該都要 <5 歐,我在測量某二路 MIPI 時,的數值在 32 歐左右,那三用電錶的峰嗚檔,每家電錶不大一樣,但可能在 40-50 歐,都屬於導通,所以為什麼蜂嗚測不出來

我透過腳位定義,將 MIPI 腳位定義算出來,並且找到的歐姆值 30 的二路(正常導通要在 6 歐以內),需要將處理器底下的線路,重新拉回 MIPI 的共模濾波器上

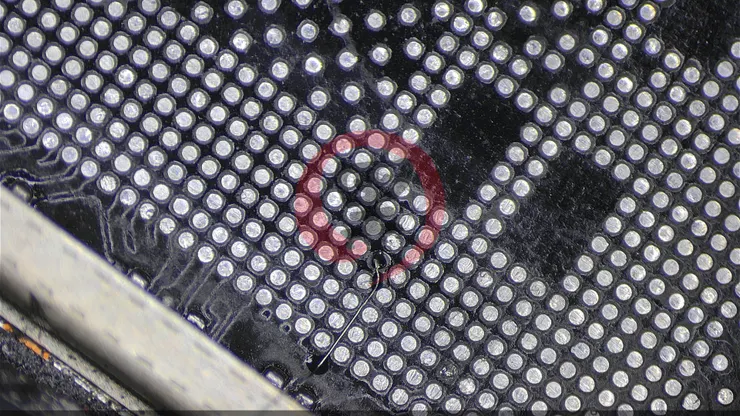

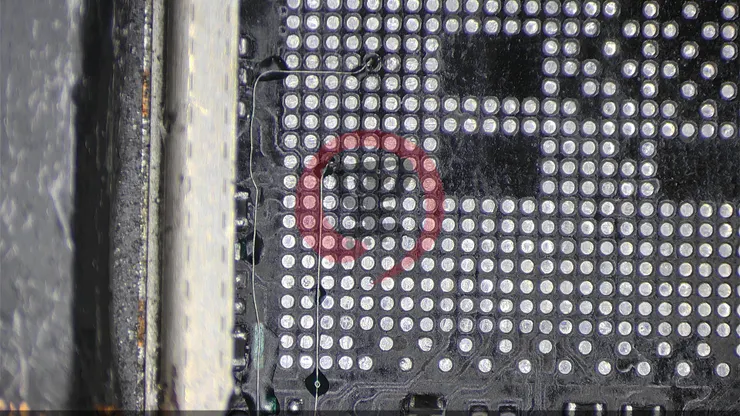

這兩路要拉出來,也不是那麼好拉的,兩路要從處理器中間,避開所有焊點,把線帶出來,我拉的還是銀絲導通線,完全不絕緣的,線要隔離,又要直,又要走直角,也是很麻煩

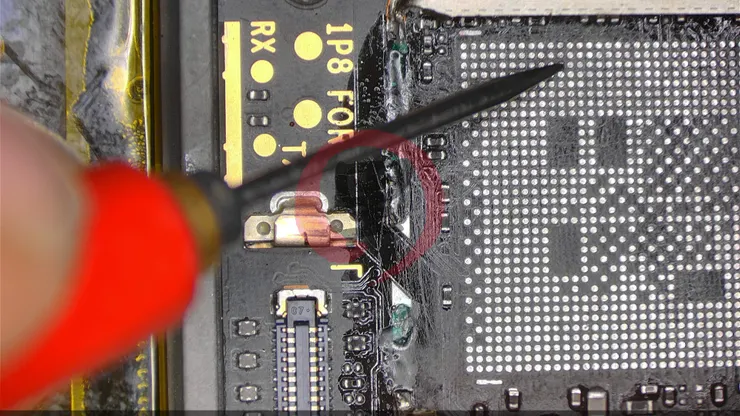

最後把處理器回焊後,再將另一端接到共模濾波器上,不先接到另一邊的原因是,我要確認處理器上去後,的歐姆值有多少,有沒有連錫到別的地方

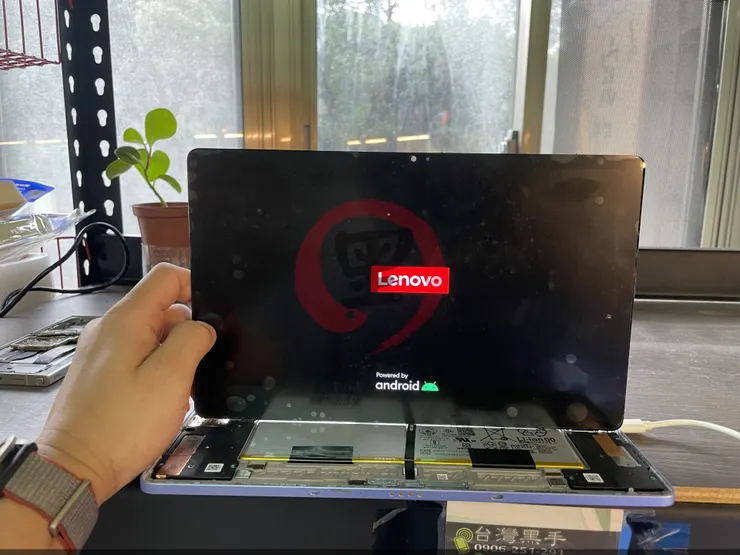

果然亮了,但問題還沒有結束,它顯示是有這個問題,但它 WIFI 也有問題,也就是說,我需要把處理器拆下來,再全部重新測過一次 WIFI 的位置,來確認開路或歐姆值偏高的線路,再來一次,自己動手,豐衣足食!
