前言

大家好，由於最近專題需求，需要裝設Kinetic版本的ROS，然後Kinetic版本又只有16.04有，又很雖小的官方已經把16.04版本拔除，現在只能載到18.04版本，更氣的是網路上幾乎所有教學文章都會給你官網的連結要你去下載16.04 Orz，阿官方就只有18.04到底要我怎麼下載RRR(╬ﾟдﾟ)╭∩╮，於是經歷了重重難關，決定把這篇文章寫下來，若有其他人有這個需求，就可以來這邊看看，照著我的方法做，說不定就成功摟<3。

1 .安裝img檔

當你拿著一個樹莓派跟一張SD卡，你需要做的就是把軟體灌到SD卡上，所以找到img檔就非常的重要啦～，其實官方雖然拿掉了16.04的軟體，但其實你只要找到神秘網址，還是可以下載，但是先不要急著下載神秘網址的檔案，因為神秘網址載下來你會發現3b+的Raspberry pi根本打不開，只會是一個彩色屏幕，根據影片講解，你需要把sd卡插到3b的raspberry pi裡面，並進行一些更新作業，才能把卡片拿去給3b+使用，那如果沒有3b怎麼辦，影片最後提到他有提供一個已經更新好了img給大家，大家只要下載下來就可以直接餵給你的3b+使用摟，下載連結在影片的說明欄中，大家可以自己點選。

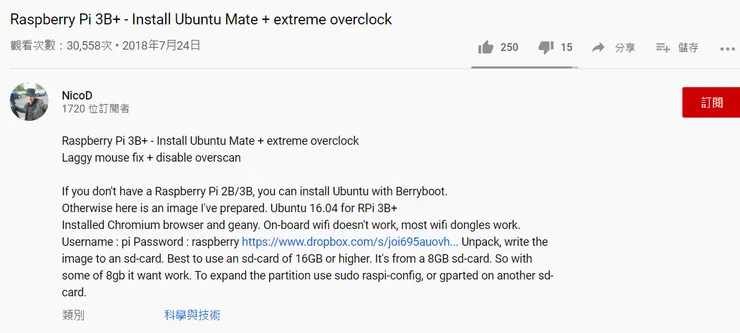

影片說明欄有下載img的連結，如果連結失效...再跟我說吧，我應該自己會留著它

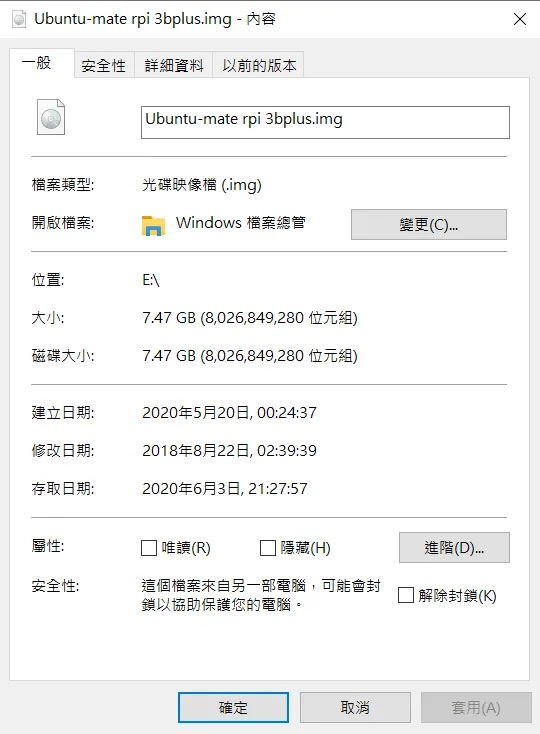

載好之後解壓縮會得到一個7.47GB的img檔，基本上有8G的micro sd卡都足夠安裝

2 .燒錄img檔到SD卡

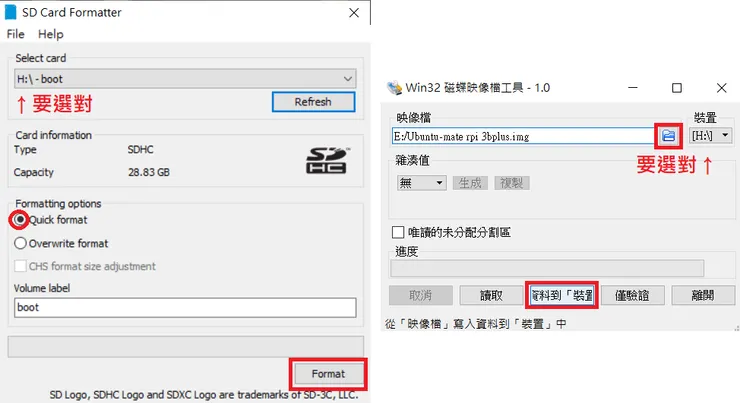

接下來就是跟很多教學網站的步驟一樣，如果你的sd卡有東西，可以用SD Card Formatter把SD卡格式化，確定空了之後利用Win32 DiskImager把剛剛下載的img燒錄進去，燒錄完畢就可以準備開機啦，個人當時是使用32GB的SD卡，但我認為要準備16GB以上，不然可能裝ROS會記憶體不足......(害我又重裝一次)。

安裝img到sd卡的過程

3 .開機設定Wifi

開機之後接上hdmi螢幕，應該就可以看到登入畫面(對，不會讓你重新安裝，因為這個img就是幫你安裝好的版本)，帳號pi，密碼raspberry，輸入後進入系統，恭喜你成功灌好16.04了，但是！！！你會發現這個ros是沒有wifi的，不知道作者當時哪部分沒處理好，我在底下留言找到一篇教學怎麼把網路救回來的，簡單來說就是把brcm這個資料夾下載下來，貼進去pi裡面的/lib/firmware/brcm，這邊我直接提供brcm，因為那個github下載會載很多多餘的東西，下載好後放到隨身碟，插到樹莓派，並打開brcm的檔案，接著去找到/lib/firmware(找不到的可以按左上角Pi's Home，然後點pi左邊的箭頭，再點很像磁碟機的就可以找到lib了)，在fireware資料夾找到brcm，接著對它點右鍵>Open as administrator 輸入密碼raspberry，這樣打開最高權限就可以直接把隨身碟的東西都丟進去，丟進去覆蓋，並重開機，就可以連上wifi，這樣基本的Ubuntu 16.04應該是裝設成功了～(但Firefox打不開不知道為什麼但我都用chrome沒差，只要有瀏覽器用都好)

4 .升級容量

如果你是使用超過8G的記憶卡，可以開啟時按左上角System>Preferences>Hardware>Disks看一下目前磁碟規劃，會發現SD卡就是規劃8G給Ubuntu，其他2XGB都是垃圾空在那邊，所以需要去擴展升級容量把兩者融合，那升級的步驟其實影片底下說明欄也有寫，但我再帶大家做一次。

桌面按右鍵>Open in Terminal>輸入sudo raspi-config>輸入密碼raspberry>Advanced Options>Expand Filesystem

之後重新開機，再檢查一次Disks，是不是就融合起來了呢?這樣就不怕空間不足了～(不然使用ROS其實蠻需要空間的)

PS:如果要更改密碼，也可以在進入raspi-config裡選擇第一個，然後更換密碼

5 .更改時區

你會發現wifi連上後，明明日期正確，但是時間都是錯誤的，因為目前沒有設定時區，所以我們可以到右上角點時間>Locations>Add>Location Name輸入Taipei就會出現Taipei,Taiwan>按OK>在日曆下面的Taipei右邊按Set>輸入密碼>完成更改時間

6 .裝設ROS

這邊基本上沒什麼問題，就是照著官網的步驟一步一步去做就OK了，這邊在附贈一次我的步驟。

PS:不知道為什麼火狐瀏覽器會Crush，可以點左上Applications>Internet>Chromium Web Browser

再輸入網址http://wiki.ros.org/kinetic/Installation/Ubuntu，這樣可以直接複製指令，並到終端機右鍵貼上，就不怕打錯字

sudo sh -c 'echo "deb http://packages.ros.org/ros/ubuntu $(lsb_release -sc) main" > /etc/apt/sources.list.d/ros-latest.list'

sudo apt-key adv --keyserver 'hkp://keyserver.ubuntu.com:80' --recv-key C1CF6E31E6BADE8868B172B4F42ED6FBAB17C654

sudo apt-get update

sudo apt-get upgrade(過一陣子要按y開始安裝之後會跑一陣子有耐心的等一下)

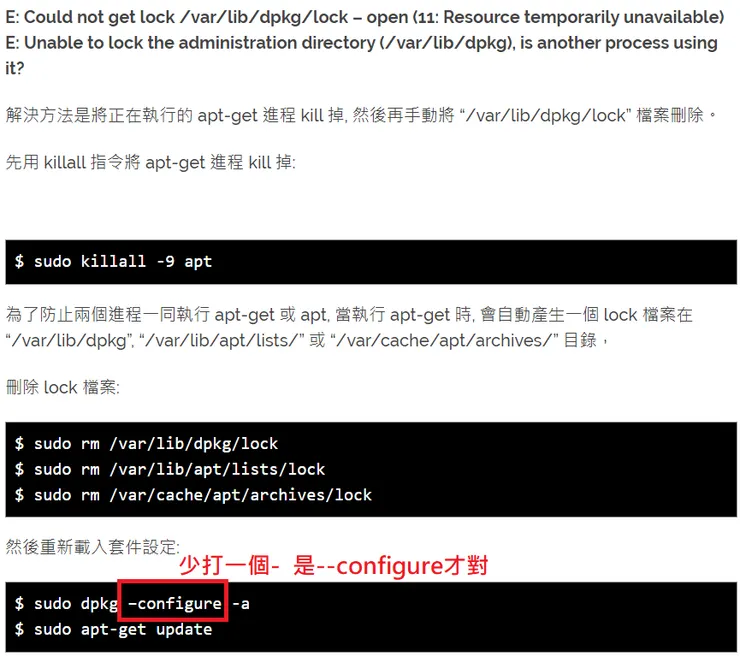

如果在upgrade有出現Unable to lock the administration directory(/var/lib/dpkg)...

根據我找到的資料，跟著指令做完，就可以再重新upgrade了。

第一步驟好像不用做，其他照著做一遍就可以了，記得倒數第二個是兩個槓槓

PS:我做到這邊的時候有稍微備份一下，雖然不知道有沒有用，但或許壞掉就可以還原吧我猜，備份方法是去System>Control centre>Backups>Back up Now

sudo apt-get install ros-kinetic-desktop-full

sudo rosdep init

rosdep update

echo "source /opt/ros/kinetic/setup.bash" >> ~/.bashrc

source ~/.bashrc

sudo apt-get install python-rosinstall python-rosinstall-generator python-wstool build-essential

7 .建立工作區

做好ROS最好的驗證就是小烏龜啦，那我就再把工作區建立好，確認你的ROS是否正常。

mkdir -p ~/catkin_ws/src

cd ~/catkin_ws/src

catkin_init_workspace

cd ~/catkin_ws && catkin_make (這個動作就是編譯，後續很常會用到)

source devel/setup.bash

echo $ROS_PACKAGE_PATH

nano ~/.bashrc

拉到最下面並輸入

source ~/catkin_ws/devel/setup.bash

export ROS_IP=localhost

export ROS_MASTER_URI=http://$ROS_IP:11311

alias cm='cd ~/catkin_ws && catkin_make' (把cm變成編譯快捷鍵)

然後按Ctrl+X >> Y >> Enrer 儲存

重新開終端機(在桌面按Ctrl+Shift+T)

roscore (開啟ROS)

Ctrl+Shift+T 開啟新分頁

rosrun turtlesim turtlesim_node (會有小烏龜視窗跑出來)

Ctrl+Shift+T 開啟新分頁

rosrun turtlesim turtlesim_teleop_key (可以用上下左右去控制小烏龜)

當你順利可以控制小烏龜的時候，也代表你的ROS裝好啦~(趕快備份XD)

8 .結論

好啦～以上就是目前你拿到Raspberry Pi 3b+ 想要用Ubuntu 16.04建立Kinetic版本的ROS的做法，因為自己摸索真的很累......，我大概重新刷系統刷了10次以上，希望能幫助到一些人。

另外還有一個非常簡單的做法，讓你pi 4也可以裝ubuntu 16.04 跟Kinetic，就是用這個網站，他們好像是一個做機器人的公司，為了讓大家能快速進入ROS世界，你只要下載他們的img，直接燒錄進去SD卡，放進去Pi3 3b+ 4裡面，就會自己幫你灌好Ubuntu 16.04加上ROS，真的是燒錄打開就可以直接召喚小烏龜超傻眼，但是因為我要裝其他東西時出現了一點錯誤，所以又回頭來研究乾淨的Ubuntu怎麼裝，大家若想快速使用也可以用那個網站下載的img檔，非常的快速，我當時是下載2020-02-10版本，希望有幫助到大家。

若大家有任何問題歡迎在下面提問，若你覺得這個文章有幫助到你，也請不要吝嗇幫我贊助一下，你的贊助是我寫文章的動力！那就是這樣，若之後還有一些相關知識要分享也會PO在這邊，感謝～
