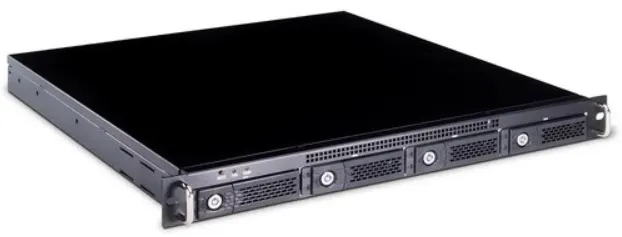

Rack mount blade Server 機構設計
閱讀時間約 3 分鐘
** 3C機構設計爸版權所有 **
今天3C機構設計爸要跳 tone一下，把領域切換到 rack mount blade Server。雖然不是每一家企業都把一系列的產品都ready，但對於職場上設計人員來說，具備了各種能力面對各種產業，是可以增加自己的 add-on value的。
好了，回到blade server，機構設計必須了解的主要分為以下幾個面向。首先，RACK 的規格必須充份了解，包括 tier one ODM客戶所制定的RACK規格，其中包括了Rack 前方的固定孔，高度、深度，以及Rack後方理線的空間及結構。機構設計人員手頭上如果沒有SSI (Server Rack spec) standards 在手上，是沒有辦法設計出blade Server 的，所以詳加研讀SSI standards，是從事設計blade Server 前的首要工作。當然，對於外購件CMA (Cable Management Arm)、Rail kit (滑軌)也必須加以了解，確實掌握配合廠商所生產的系列產品，才不會設計方向走錯了，做了很多虛工。
其次，Server chassis的設計業必須按照公規來進行設計，在blade Server chassis 的高度(空間)定義中，1U代表了1.75"，也就是44.45毫米(millimeter)。這個規格定義了在高度方向，chassis 的外型尺寸不可以大於44.45 mm，同時要考慮組裝所需要的公差，chassis 所有部件對外形所產生的公差，這代表了以1U的chassis設計而言，chassis 高度(厚度)的設計值會以44.45 mm減去公差分析所得到的 total RSS，再減去組裝公差及經驗值，定出chassis 的高度(厚度)後再進行內部結構設計。至於chassis的寬度定義，就要參照上面提到的 Rail kit 的種類，包括Rail kit 的厚度，兩段式或三段式....等等，連結的結構就緒後就可定義出chassis的寬度。
所有配件的設計搭配都必須有根據的，以Rail kit為例，選擇 Rail kit 除了要考慮承載重量的強度，也必須要考慮滑軌拉出後的狀態，Rack 會部會傾倒也是Rack mount整體設計的重要考量之一。身為機構攝人的一員，可以先了解業界最 popular 的 Rack (19" rack) 先做入門 study，踏入Rack mount Server 的領域，讓自己多一項技能。
報名課程連結在臉書主頁，也可以私訊報名
