[Excel圖表架]繪製能量條
2022/11/14閱讀時間約 2 分鐘

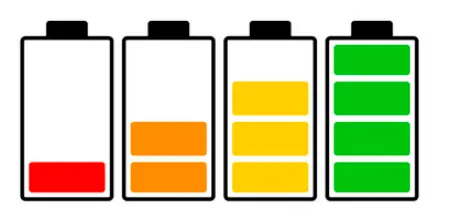

每當看到能源相關議題時，總是會出現下面的圖案，表示目前能量大概是落在哪個水準，沒意外的話，下次綠能議題的簡報就能用上了!
接下來我們來看看怎麼做吧!
產出模擬資料

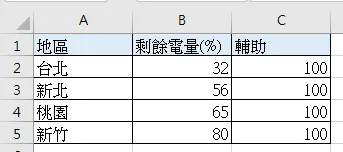

我們先來模擬台北、新北、桃園及新竹的剩餘電量(%)。另外，在輔助欄中表示電量上限是100。
繪製直方圖

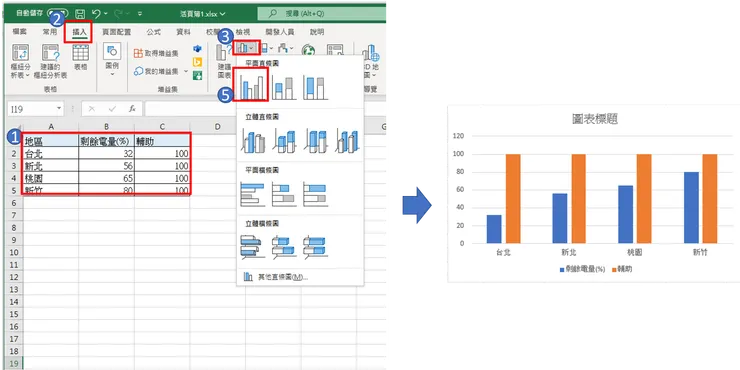

- 選取範圍 A1:C5
- 點選功能表[插入]>[圖表]>[平面直方圖]>[群組直方圖]

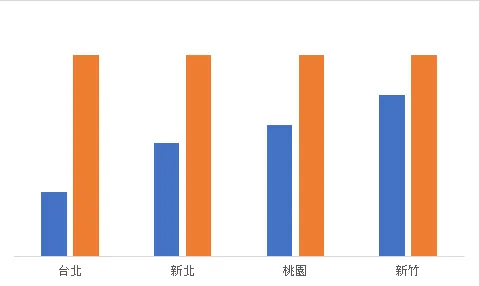

將圖形中，選取圖表標題後點選delete，進行刪除，縱座標軸、格線及圖例也依須採用上述做法刪除。
圖表調整
接下來，我們要將圖形中的直方圖，進行前後重疊。

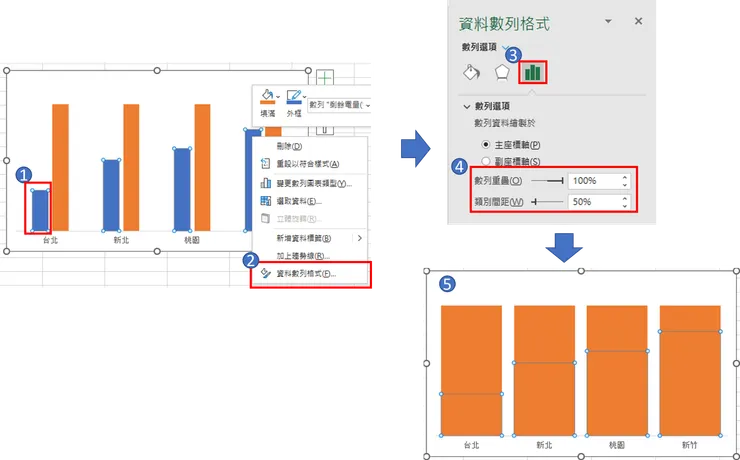

- 選取藍色直方圖，按滑鼠右鍵，並點選[資料數列格式]；
- 在[資料數列格式]中，選取[數列選項]
- 將[數列重疊]調整為100%；類別間距調整為50%。
再來，我們要將藍色直方圖調整到前面，步驟如下：

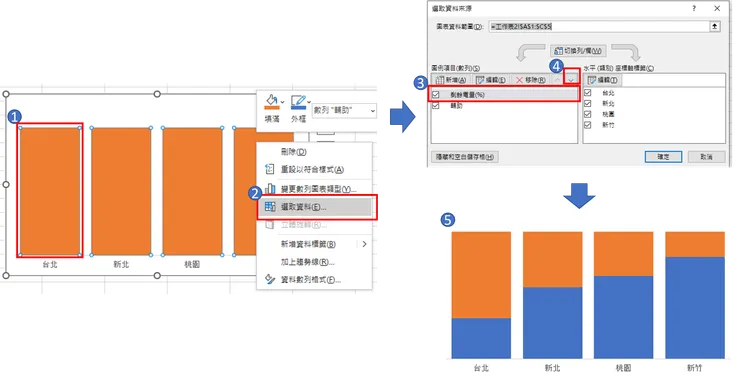

- 選取橘色直方圖，按滑鼠右鍵，並點選[選取資料]；
- 先取[剩餘電量]> 在點選[刪除(R)]右邊[ˇ]，可將[剩餘電量]調整至[輔助]下方。

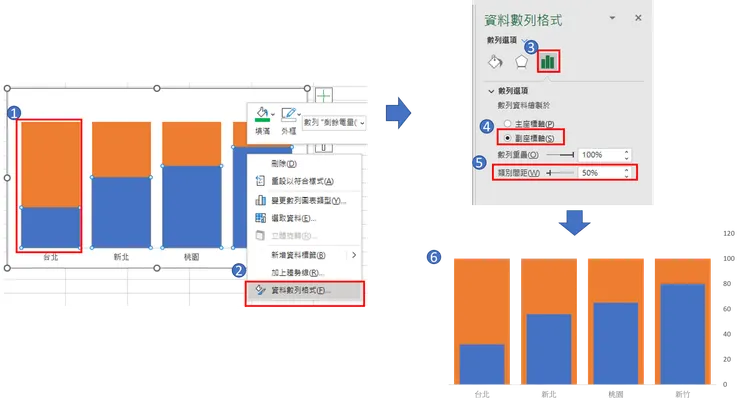

再來與前面提及的做法，調整藍色直方圖的寬度：
- 選取藍色直方圖，按滑鼠右鍵，並點選[資料數列格式]；
- 在[資料數列格式]中，選取[數列選項]
- 點選[副坐標軸]
- 將[數列重疊]調整為100%；類別間距調整為50%。
可以看到藍色直方圖落在橘色直方圖中。
從圖形上來看，橘色直方圖就是電池的外框，我們只需要將圖形做簡單的調整:

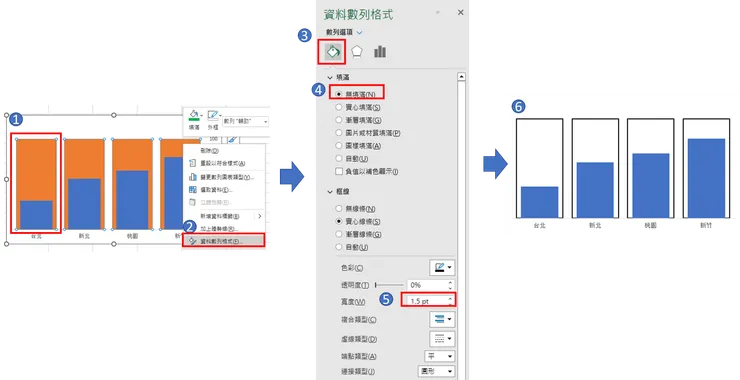

- 選取橘色直方圖，按滑鼠右鍵，並點選[資料數列格式]；
- 在[資料數列格式]中，選取[填滿與線條]
- 在[填滿]中，選取[無填滿];
- 在[框限]中，選取[實心線條]並[寬度]設定為1.5pt。
框線顏色可根據自己喜好調整。
設定電源形狀

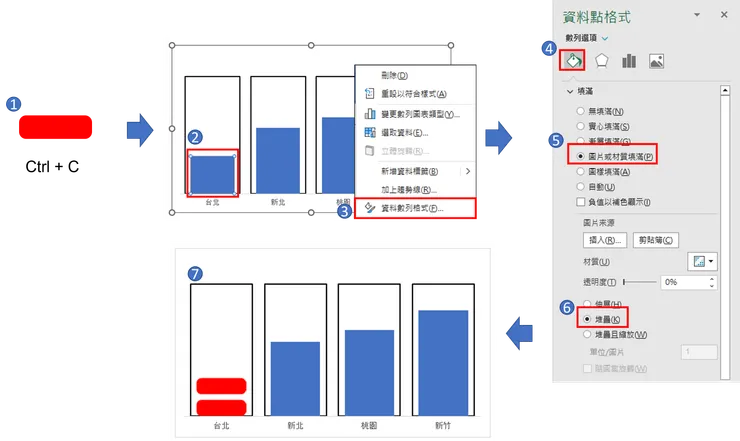

電源中間是由一格一格的圓角方格組成，我們需要用圖案進行填充：

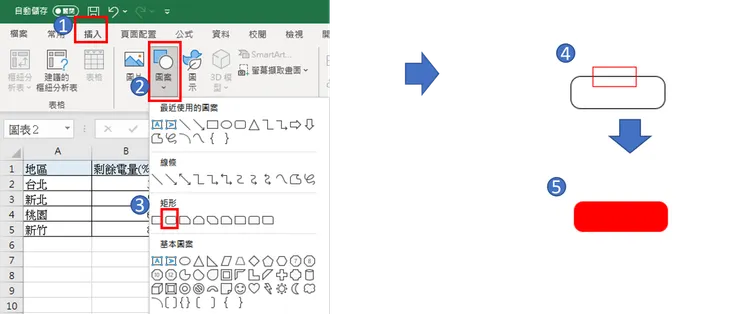

- 點選功能表[插入]>[圖案]>[矩形]>[圓角矩形]；
- 重複上述做法，產生一個矩形，並排成下圖第4步驟的圖形；
- 將圖形的框線調整為隱藏，並在圓角矩形填充為紅色。
接下就是將圖案填充到圖表中：
- 選取紅色圖案(含透明的矩形)，按下Ctrl + C；
- 點選圖表中第一個藍色直方圖，點選滑鼠右鍵，選取[資料數列格式]；
- 在[資料數列格式]中，選取[填滿與線條]
- 在[填滿]中，選取[圖片或材質填滿]，選取[堆疊];

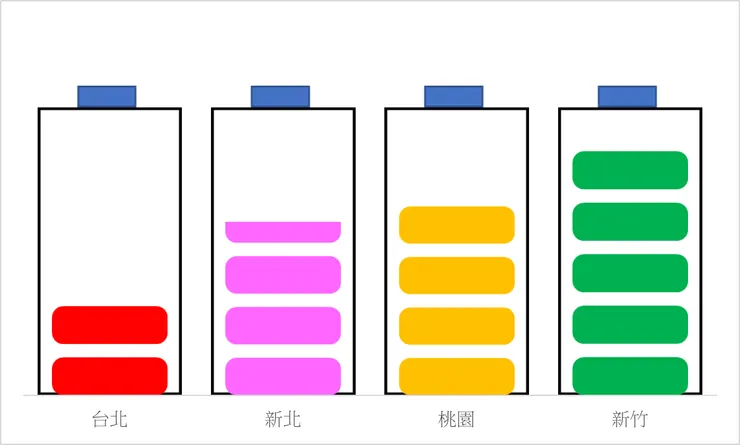

其他三個直方圖也依據同樣做法進行調整，成果圖如下：
繪製心得:
目前圖表顏色的部分，仍舊無法直接用數值來區分，倘若未來有更好的方法再補上來。
