昨天在北車地下街翻閱雜誌，看到某家公司近兩年的產品銷售圖，在直方圖上還有用上下三角形表示增減情況，感覺蠻不錯! 下面是類似圖~
類似圖
從上圖得知所使用的圖表為
直方圖(柱體) + 散佈圖(上下三角形)組成，接下來說明繪製流程!
模擬資料
假設我們有一組產品的銷售量，如下圖
模擬產品資料
直方圖繪製

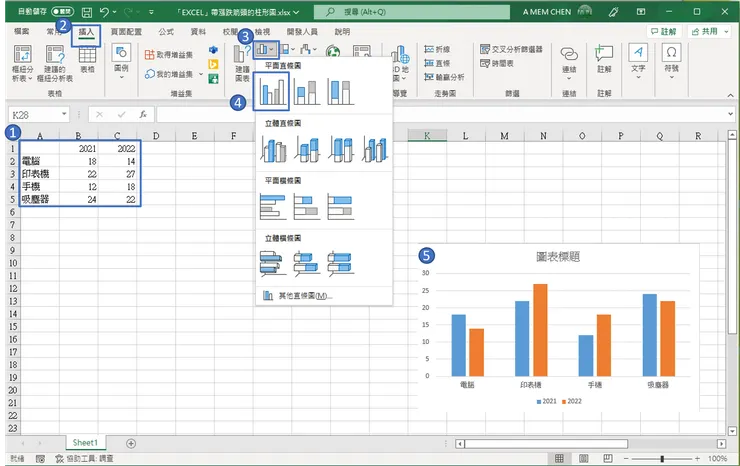

- 圈選A1:C5，點選[插入] > [圖表]>[群組直方圖]，產生直方圖。

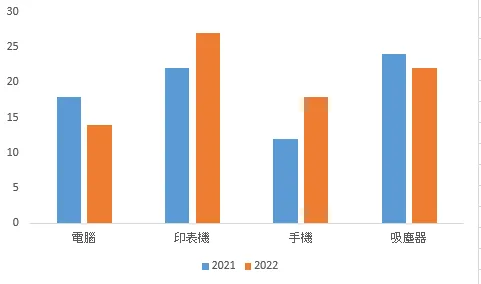

- 點選圖表標題，按下Delete，即可刪除圖表標題。縱座標軸及格線也依上述方法刪除。
美化直方圖

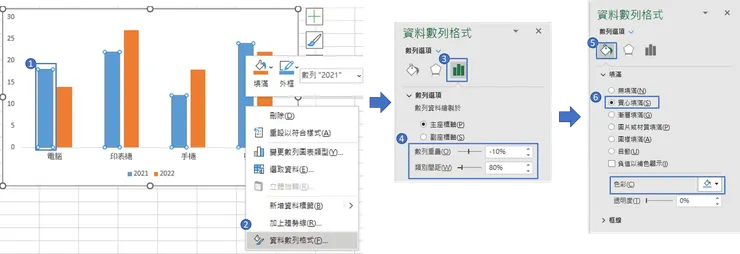

- 點選藍色直方圖，點擊滑鼠右鍵，選取[資料數列格式]。
- 點選[數列選項]，數列重疊更改為-10%，類別間距更改為80%。
說明：數列重疊是調整藍色及橘色直方圖之間的距離；類別間距是調整兩組資料(電腦、印表機)之間的距離。
- 點選[填滿與線條]，點選實心填滿，點選色彩調整為淺藍色。(也可根據自己喜好調整顏色或圖形圖案)
另外，橘色直方圖也請上述方法調整。
散佈圖繪製

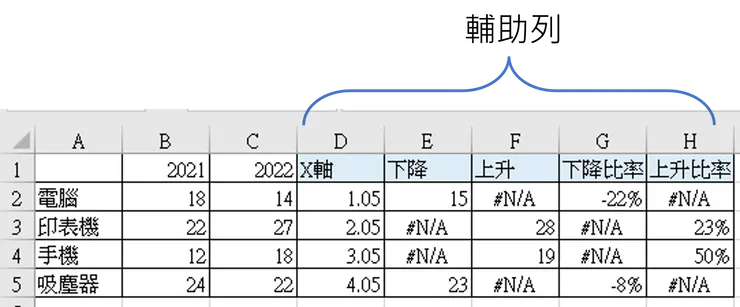

設定輔助列
- D欄：對於類別資料，Excel 會用數字預設為1,2,3,4，為了達到右移的效果，用0.05表示；
- E欄：E2公式 =IF(C2<B2,C2+1,NA())，以此類推
- F欄：F2公式 =IF(C2>=B2,C2+1,NA())，以此類推
- G欄：G2公式 =IF(C2<B2,(C2-B2)/B2,NA())，以此類推
- H欄：H2公式 =IF(C2>=B2,(C2-B2)/B2,NA())，以此類推
說明: NA()是Excel中呈現#N/A的作法，在圖形上並不會被表示出來。
在圖表新增數據

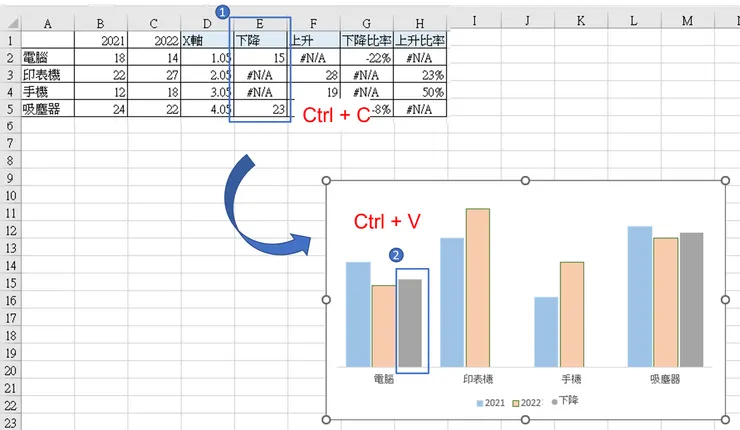

- 選取E1:E5，按下Ctrl + C
- 點選直方圖，按下Ctrl + V，可以看到電腦跟吸塵器都增加灰色直方圖。
組合圖表，將直方圖調整為散佈圖

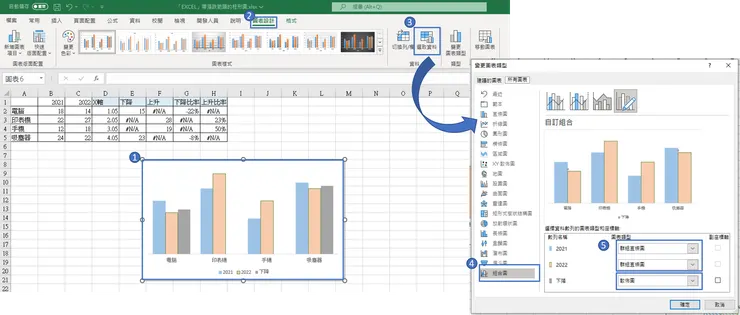

- 點選圖形，點選[圖表設計]>[變更圖表類型]
- 選取[組合圖]，2021及2022圖表類型為群組直方圖，上升(先前新增)圖表類行為散佈圖，點選[確定]。

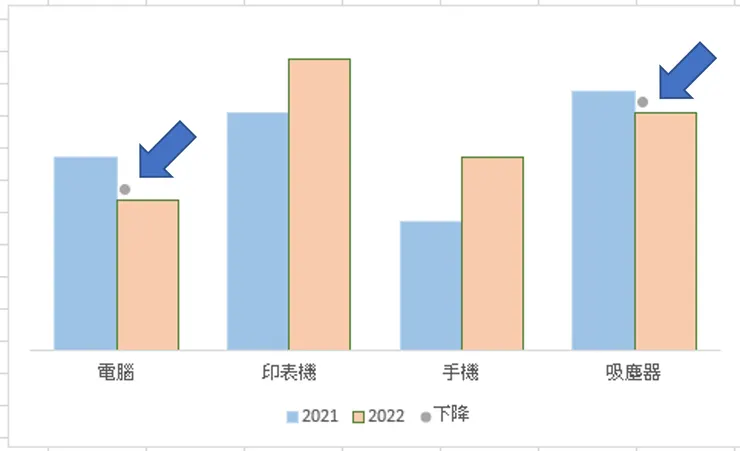

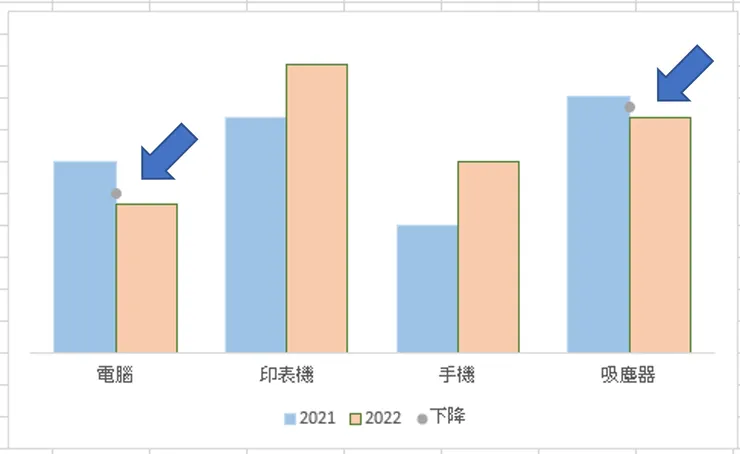

下圖可以看到橘色直方圖上面，多了一個小灰點，那就是我們剛剛增加的資料點。

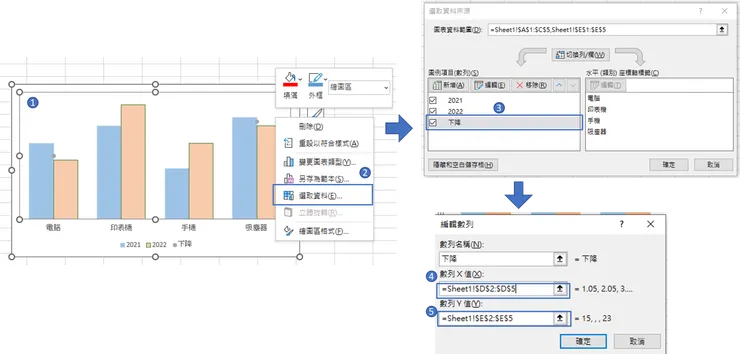

設定散佈點的座標
- 點選圖形，點選滑鼠右鍵，選取[選取資料]。
- 點選[下降]>[編輯]。
- 數列X軸(X) 選取D1:D5；數列Y軸(Y)選取E2:E5。
當我們調整散佈圖(下降)的X座標後，資料點便往右移動。
圖形美化

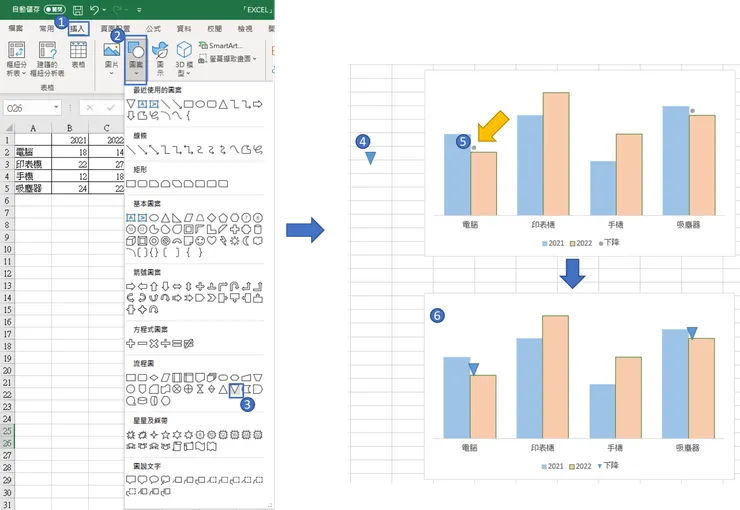

更改散佈點形狀
- 點選[插入]>[圖案]>[流程圖] > [倒三角形]
- 點選[倒三角形]，按下Ctrl + C；點選[下降-資料點]，按下Ctrl + V。

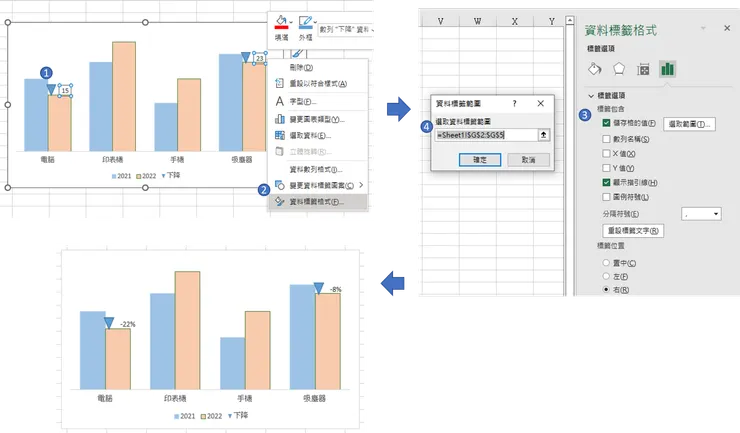

設定資料標籤

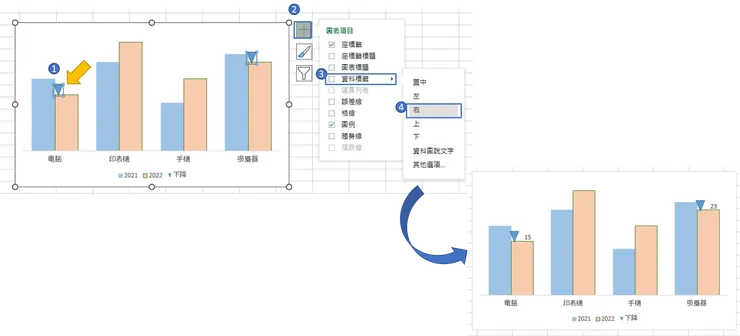

點選[下降-資料點]> [+] >[資料標籤] > [右]
指定資料標籤內容
- 點選[資料標籤]，點選右鍵，選取[資料標籤格式]；
- 在[資料標籤格式]，選取[儲存格的值]後方的選取範圍，選取G2:G5。
- 取消Y值的勾選。
另外，上升的部分也可用一樣的方式製作。
製圖感想：
- 在更改散佈點形狀(更改為三角形)的章節，可以發現是先找出想要的圖案(含配色)，透過複製貼上到資料點上，表示此做法較適用於一次性的簡報呈現，如果要搭配儀表板使用，仍有不足之處。
- 操作過程中，在圖表上點選右鍵並選取[OO格式]，其實這是Excel 中可對於某個圖形進行美化的功能，建議大家可以試試看，會有不一樣的效果。

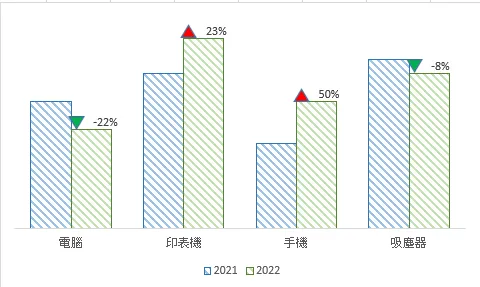

最後放上自己的拙作：
