太陽能板DIY! 線徑與電流的選用! (應用篇)

更新於 發佈於 閱讀時間約 1 分鐘

在進行太陽能板DIY時必會碰到的問題,那就是電線長度不夠或是數量不夠,那麼要如何選擇合適的電線呢? 答案是電流匹配性!

太陽能板的規格書中可以得到該板子的電流大小,再依據應用上是串聯或並聯的搭接,可以得到一個總電流,再根據電流的大小來選擇電線的線徑。可參考:新手入門!! 第一次購買太陽能板~規格書怎麼看!! (入門篇)串聯×並聯! 太陽能板中的基礎應用! (入門篇)

以單一太陽能板為例,板子電流為8安培(A)時:

依據美國線規表(AWG)  UL 758中定義的電流來查詢對應的線徑規格

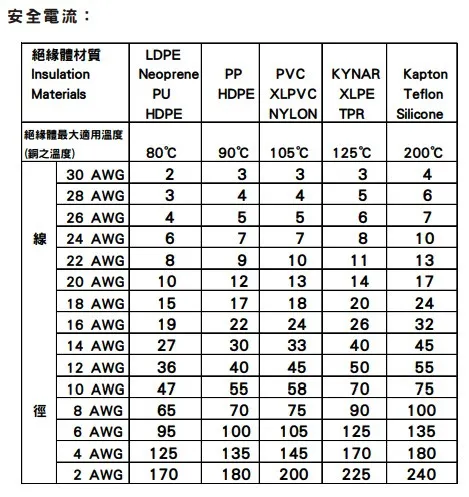

美國線規表(AWG)

美國線規表(AWG)

表中可知道電流要看電線的絕緣耐熱材質、芯線數目、線徑大小來決定。芯線數目主要是電線有分為單芯線及多芯線,依據使用需求來選擇,一般考慮到柔軟性、散熱性及負載能力,通常會使用多芯線。線徑數字越小,耐電流值越高:2AWG > 12AWG。可參考:太陽能板DIY! 單多芯線與壓接的選擇! (應用篇)

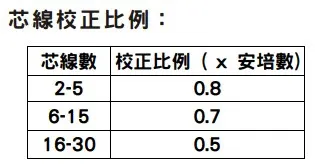

多芯線校正電流比例

多芯線校正電流比例

以16AWG的線徑來說:
選擇表中絕緣材質耐熱80度的LDPE,其單芯線可承受的耐電流值約為19A。選用芯線16~30芯的多芯線,其耐電流值需在乘上0.5,就可得到9.5A的安全電流,這個電流剛好比板子本身的8A的電流高,所以可以使用。

多芯線(LDPE絕緣耐熱): 19A x 0.5 (校正比例) = 9.5A > 太陽能板電流: 8A

如果因太陽能板電流較高或是系統並聯,導致要使用的電流越大的話,就依據上述方式進行即可。


延伸閱讀: 太陽能應用篇


資料來源: https://www.tskdenko.com.tw/appendix/technicaldata.pdf
