安全保護性的關鍵材料! 太陽能板用"接線盒" (入門篇)

閱讀時間約 2 分鐘

太陽能板照光後,產生的電是如何在收集使用時,同時具有絕緣、耐壓等安全保護呢?  答案是靠太陽能板用接線盒!

太陽能板用接線盒是位在板子的後方,一個黑色小方盒,主要功能為太陽能電池產生的電與太陽能控制器之間的橋樑。接線盒的好壞包含本身的電氣特性、機械性及材料性,功能相比其它材料複雜。

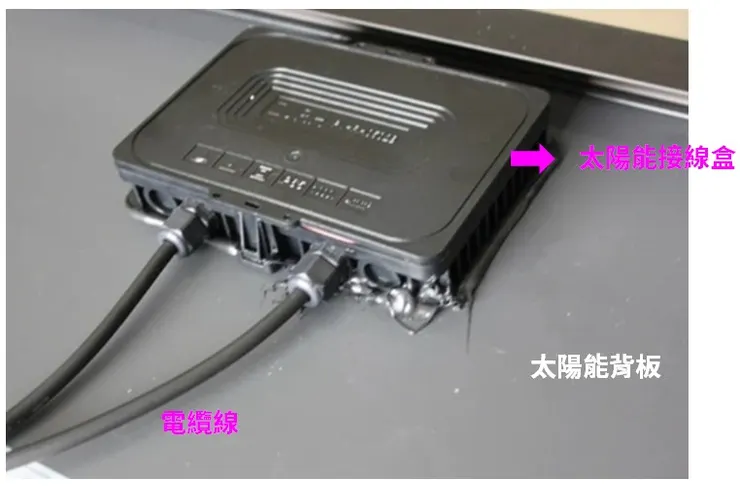

太陽能板接線盒

太陽能板接線盒

太陽能板接線盒的構成

接線盒主要作用是將太陽能板的電與外部線路連接,透過矽膠將接線盒黏合在板子的背板上,藉由金屬引線將太陽能電池與外部的接線盒連接,再透過電纜線與太陽能控制器連接所形成。另外,高規格的接線盒中,會額外含有旁路二極體,主要是確保當板子被遮陰不發電時,迴路能正常運作。因此關鍵材料有: 1.接線盒盒體 2. 旁路二極體 3.電纜線與接頭。

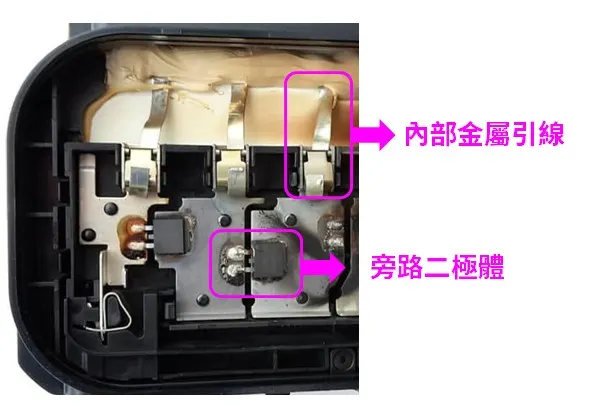

接線盒內部

接線盒內部

接線盒盒體目前的規格大都具有一定的防塵、防水功能,基本落在IP65,高規格的可到IP68。電纜線目前都使用4mm2的規格,耐電流上限為20安培(A)、耐電壓上限為1500伏特(V),操作溫度落在-40℃~90℃。接頭為與太陽能控制器相結合的另一個關鍵,目前業界普遍公認、通用性高也是安全性最好的為Staubli史陶比爾所製作的MC4接頭,該接頭不僅具備IP68外,耐電流、電壓上限與電纜線同級,同時還具備對接後不鬆脫但好拆除的特殊設計,對於不同類型的接頭都可以對接的優點。

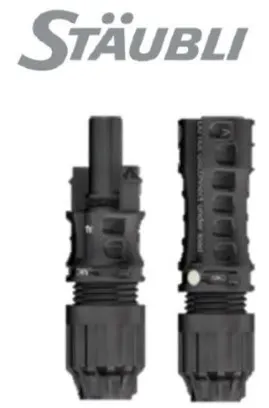

Staubli史陶比爾 MC4接頭

Staubli史陶比爾 MC4接頭

相關參考:

  1.  能用20年的太陽能板! 魔鬼就在細節裡~ 太陽能板的材料!(進階篇)
  2. 發電系統的最佳選擇! 太陽能專用逆變器! (應用篇)


延伸閱讀: 太陽能入門篇


圖片來源:
1.https://www.slocable.com.cn/Chinese/news/
2.https://www.ksterminals.com.tw/tw_certification3.asp
3.https://energyshop.auo.com/product/detail/1115050
