串聯×並聯! 太陽能板中的基礎應用! (入門篇)

更新於 發佈於 閱讀時間約 1 分鐘

說到電學的基礎就一定是串聯和並聯,那麼在太陽能板中又扮演甚麼角色?實際在應用上很重要嗎? 答案是對的! 因為這與太陽能板的功率提升及應用息息相關!

先簡單說明一下何謂串聯和並聯。串聯就是將多數個太陽能電池串接在一起,讓整體電壓增加;至於並聯的話,就是讓多數個太陽能電池並排在一起,讓整體電流增加。沒錯!不論是哪個方式,目的都是在讓總功率增加提升太陽能板的實際效益。關於功率的說明可以參考另一篇: 功率 = 電壓 x 電流! 人人都知道的高功率太陽能板! (入門篇)

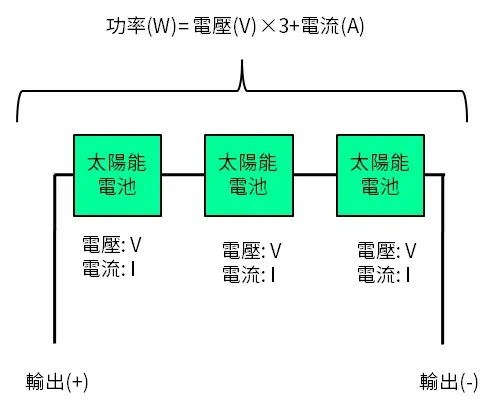

太陽能板: 串聯迴路

太陽能板: 串聯迴路

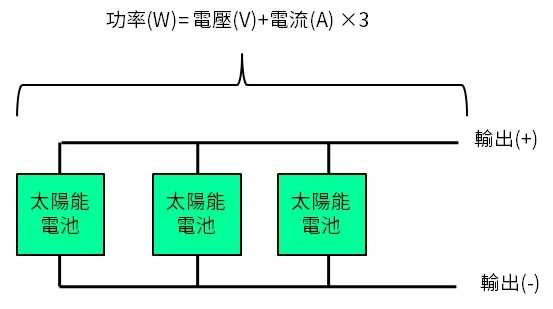

太陽能板: 並聯迴路

太陽能板: 並聯迴路

從圖中可知道不論是哪種方式都是在增加太陽能板的功率輸出,在使用上電流除了可以靠增加電池片的面積之外,也可以利用並聯的迴路達到,只是如果電流的增加過大的話,在安全的使用上就必須使用線徑較大的電線,但這就會造成後續在使用上的麻煩,因此現行主流的太陽能板會使用面積較大的電池片增加電流,然後在增加電池片的數量提升電壓來做互相搭配,但缺點就是太陽能板的面積會變更大及笨重,所以如何選用就要看實際的應用環境來決定。

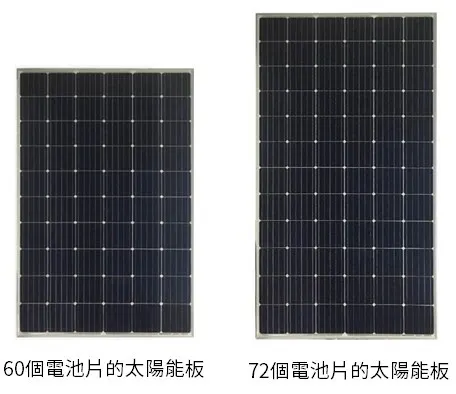

不同電池片數量的太陽能板

不同電池片數量的太陽能板

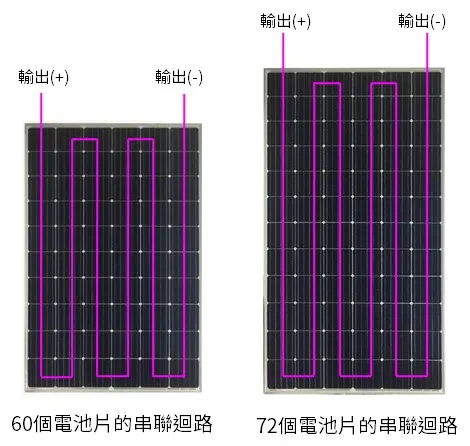

太陽能板的串聯迴路

太陽能板的串聯迴路

延伸閱讀: 太陽能入門篇


圖片來源:1.http://www.newsolar.com.tw/zh-tw/product-248165/270W-290W%E5%96%AE%E6%99%B6%E7%9F%BD%E5%A4%AA%E9%99%BD%E8%83%BD%E6%A8%A1%E7%B5%84-60-6X10-Cells.html
