太陽能板DIY! 單多芯線與壓接的選擇! (應用篇)
在安裝陽能板或是自組裝系統時，何時使用單芯線或多芯線呢? 答案是依照使用需求!

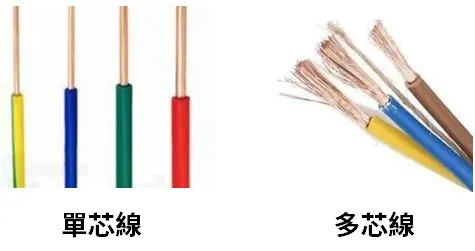

單芯與多芯的差異
單芯線
簡單來說單芯線就是絕緣耐熱材質內只有一根電線，通常為銅線、材質較硬，又稱為硬線。
優點：
抗拉強度大、不易斷、使用方便、穩定性佳、沒有內部斷線的問題
缺點：
散熱性、柔軟性、抗彎折能力較差
因此在使用上，單芯電線適合用在距離較長、固定線路或設備接線的地方
多芯線
簡單來說多芯線就是絕緣耐熱材質內由多根導線所組成，因柔軟性好，通常又稱為軟線。
優點：
柔軟性、散熱性及電流負載能力好
缺點：
抗拉強度差、易斷裂，接線時對接處需仔細處裡，否則會有內部斷線
因此在使用上，多芯電線適合用在會活動的產品或是多彎折的線路
在安全性使用上，建議一定要使用壓接的方式進行接頭的處理。
如何壓接端子
如何壓接安德森接頭 (安全且廣泛使用在太陽能的DIY)
相關閱讀: 太陽能板DIY! 線徑與電流的選用! (應用篇)
延伸閱讀: 太陽能應用篇
