便宜又好用的PWM太陽能控制器! (應用篇)

更新 發佈閱讀 2 分鐘

架構太陽能系統時都知道,太陽能控制器是一個重要的關鍵,但MPPT控制器的價格不低,如果只是一個小型系統或是以新手初次嘗試來說,這個費用又有點過高,那麼有其它的方案嗎? 答案是有的,那就是PWM控制器!

PWM控制器

PWM又稱作脈衝寬度調節 (pulse-width modulation,縮寫為PWM),這是一個結構比較簡單的太陽能控制器。主要是利用強充、均衡充、浮充的三階段方式給儲能系統的電池充電。簡單說就是把太陽能板和電池連接在一起,強制把太陽能板的電壓降低到接近於電池的充電電壓進行充電。

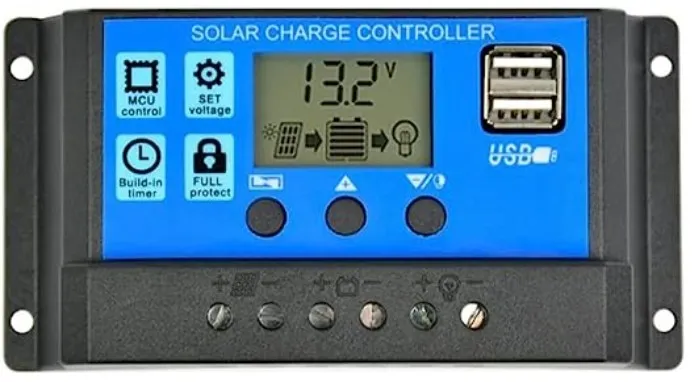

PWM控制器

PWM控制器

從圖中可知PWM與MPPT控制器最大的不同點,在於太陽能板的利用效率。MPPT控制器切斷了太陽能板與電池的直接連結,藉由控制太陽能板的電壓、電流的輸入,再轉換成能對電池進行充電的電壓,來達到太陽能板的最大利用率 (功率不變)。主要的充電方式為限流充電、恆壓均充及恆壓浮充三階段方式。

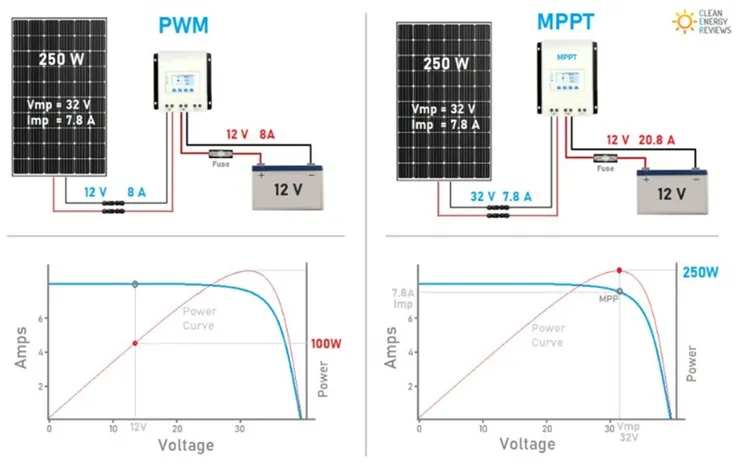

PWM與MPPT的充電方式

PWM與MPPT的充電方式

系統搭配方式

為提升太陽能板的利用率,使用PWM控制器時會搭配接近的太陽能板的電壓,例如: 12V的電池就搭配15V~23V的太陽能板及控制器。由於系統結構簡單、安裝方便、價格便宜 (不超過千元台幣),因此適合2kW以下的小型系統或初次嘗試的新手。

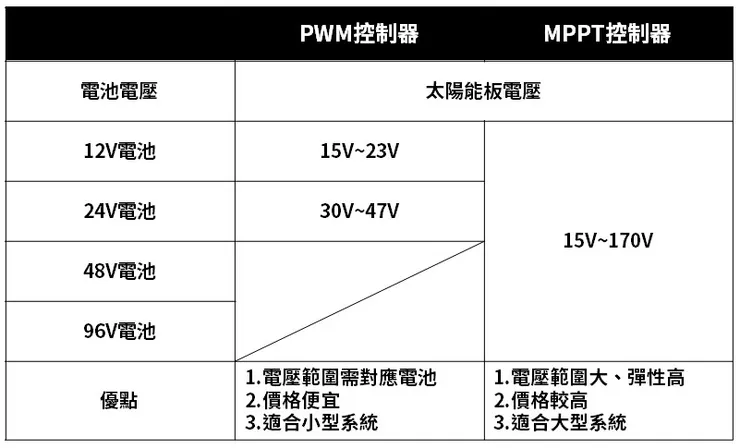

系統搭配方式

系統搭配方式

相關參考: 最大功率追蹤太陽能板控制器: MPPT Controller (應用篇)

延伸閱讀: 太陽能應用篇
