如何設計自發自用太陽能發電系統? (進階篇)

自發自用型系統主要由太陽能板、太陽能控制器及蓄電池三個所組成。

太陽能板受到日照後，將太陽光轉換為電流，之後再到太陽能控制器，藉由太陽能控制器將電流輸出給蓄電池進行充電。與一般的售電型的電廠系統差別在與有儲能的電池組。

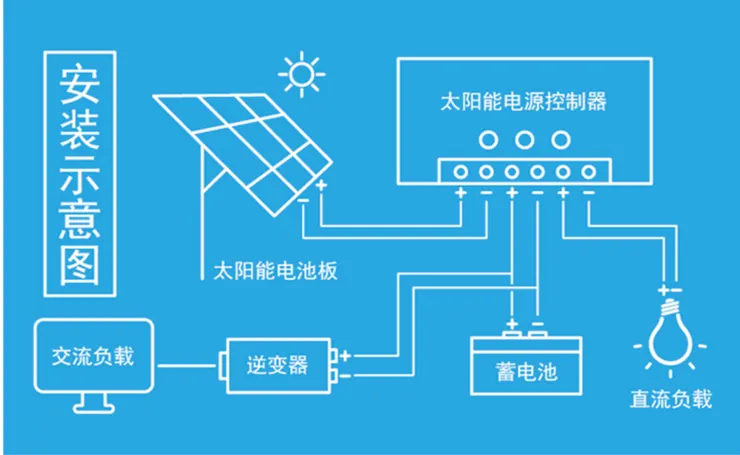

自發自用型太陽能系統

太陽能板

可以參考:

1. 自發自用 & 電廠投資!! 如何計算需要的發電量? (應用篇)
2. 太陽能板自發自用! 多少發電量才夠使用? (應用篇)

太陽能控制器

常用的分為MPPT及PWM控制器兩種，MPPT能把太陽能板的發電效率利用到最大，但價格上往往破千甚至破萬元台幣。PWM控制器相對就較便宜，價格上不會超過千元台幣，但在效率使用上就較低許多，其實在使用上主要還是依系統大小、使用需求、成本考量來設計。

可以參考:

1. 便宜又好用的PWM太陽能控制器! (應用篇)
2. 最大功率追蹤太陽能板控制器: MPPT Controller (應用篇)
3. 發電系統的最佳選擇! 太陽能專用逆變器! (應用篇)
4. 夏天到了太陽能板發電能力越好? 溫度與發電的關係! (進階篇)
5. MPPT 控制器怎麼看規格才不會買錯？3 個數字決定能不能用! (應用篇)

蓄電池

常使用在太陽能系統的電池有鉛酸電池及磷酸鋰鐵電池，主要差別在價格、壽命及效率。目前小型的系統大都會使用鉛酸電池，雖然效率不及磷酸鋰鐵電池，但因為價格上相當便宜加上近年來推出的深循環型鉛酸電池，讓它不僅具有了高壽命及價格便宜的優點而廣受喜愛。

可以參考:

1. 電池的挑選! 鉛酸 VS. 磷酸鋰鐵! (應用篇)
2. 電池充不飽? 電充不進去? 太陽能板與電池電壓的搭配!! (應用篇)
3. DIY 系統的新寵兒「深循環鉛酸電池」，是如何撐住每天用電的？（應用篇）

如果對自組裝有興趣的可以參考:

萬元以內! 打造自發自用太陽能供電系統! 斷電不再害怕! (應用篇)

關於安裝環境條件可參考:

影響太陽能系統效益的"環境"關鍵！ (專業篇)

相關參考:

1. 電廠! 售電! 併網型太陽能發電系統! (應用篇)
2. 自發自用的好選擇! 離網型太陽能發電系統! (應用篇)

本文為原創技術分析內容，著作權屬作者所有。轉載、引用請註明作者與原文連結，未經同意請勿全文轉載。
