EP33 - ex5. SVG

哇！開始用SVG畫圖了～越來越實用了～
設計一些實用的可縮放向量圖形～
應該可以做一些簡單的動畫吧！

這次有四個檔案，App.vue、AxisLabel.vue、PolyGraph.vue、util.js

App.vue

<!--

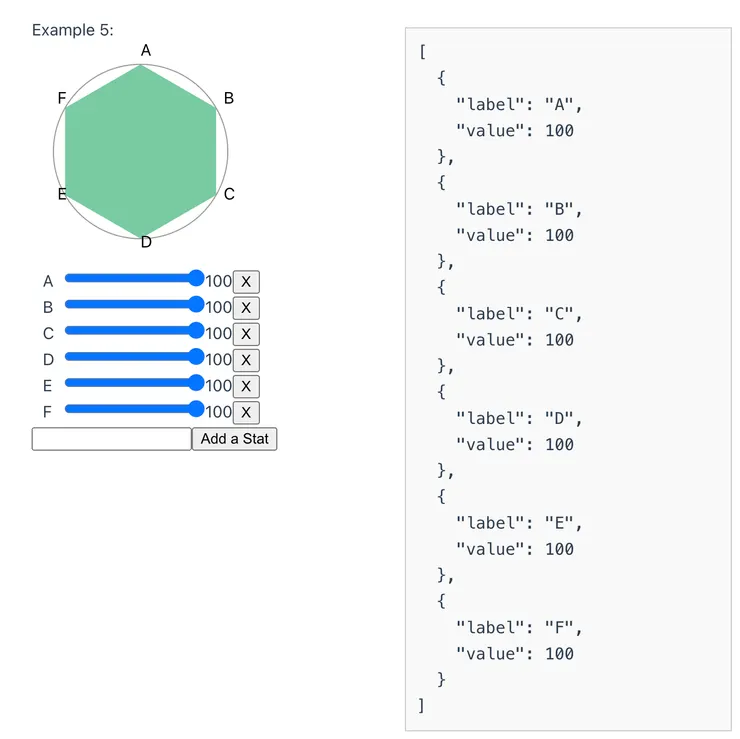

An SVG graph
-->

<script setup>
import PolyGraph from './PolyGraph.vue'
import { ref, reactive } from 'vue'

const newLabel = ref('')
const stats = reactive([
  { label: 'A', value: 100 },
  { label: 'B', value: 100 },
  { label: 'C', value: 100 },
  { label: 'D', value: 100 },
  { label: 'E', value: 100 },
  { label: 'F', value: 100 }
])

function add(e) {
  e.preventDefault()
  if (!newLabel.value) return
  stats.push({
    label: newLabel.value,
    value: 100
  })
  newLabel.value = ''
}

function remove(stat) {
  if (stats.length > 3) {
    stats.splice(stats.indexOf(stat), 1)
  } else {
    alert("Can't delete more!")
  }
}
</script>

<template>
  <svg width="200" height="200">
    <PolyGraph :stats="stats"></PolyGraph>
  </svg>

  <!-- controls -->
  <div v-for="stat in stats">
    <label>{{stat.label}}</label>
    <input type="range" v-model="stat.value" min="0" max="100">
    <span>{{stat.value}}</span>
    <button @click="remove(stat)" class="remove">X</button>
  </div>

  <form id="add">
    <input name="newlabel" v-model="newLabel">
    <button @click="add">Add a Stat</button>
  </form>

  <pre id="raw">{{ stats }}</pre>
</template>

<style>
polygon {
  fill: #42b983;
  opacity: 0.75;
}

circle {
  fill: transparent;
  stroke: #999;
}

text {
  font-size: 10px;
  fill: #666;
}

label {
  display: inline-block;
  margin-left: 10px;
  width: 20px;
}

#raw {
  position: absolute;
  top: 0;
  left: 300px;
}
</style>

<script setup>

import PolyGraph from './PolyGraph.vue'
import { ref, reactive } from 'vue'

• PolyGraph 是我們將用於繪製多邊形圖的子組件。
• ref 和 reactive 是 Vue 3 的響應性 API，用來創建響應性數據。

const newLabel = ref('')
const stats = reactive([
  { label: 'A', value: 100 },
  { label: 'B', value: 100 },
  { label: 'C', value: 100 },
  { label: 'D', value: 100 },
  { label: 'E', value: 100 },
  { label: 'F', value: 100 }
])

• newLabel 是一個響應性引用，用來儲存新添加的標籤。
• stats 是一個響應性物件，用來儲存每個標籤及其對應的值。

function add(e) {
  e.preventDefault()
  if (!newLabel.value) return
  stats.push({
    label: newLabel.value,
    value: 100
  })
  newLabel.value = ''
}

• add 函數用來添加新的標籤到 stats 中。
• e.preventDefault() 用來防止表單的默認提交行為。
• 如果 newLabel 不是空的，就將其添加到 stats 中，並重置 newLabel。

function remove(stat) {
  if (stats.length > 3) {
    stats.splice(stats.indexOf(stat), 1)
  } else {
    alert("Can't delete more!")
  }
}

• remove 函數用來從 stats 中移除標籤。
• 當 stats 長度超過 3 時，允許移除；否則，顯示警告信息。

<template>

<svg width="200" height="200">
    <PolyGraph :stats="stats"></PolyGraph>
 </svg>

• 使用 svg 元素來顯示多邊形圖。
• PolyGraph 組件接收 stats 作為道具，繪製圖表。

  <div v-for="stat in stats">
    <label>{{stat.label}}</label>
    <input type="range" v-model="stat.value" min="0" max="100">
    <span>{{stat.value}}</span>
    <button @click="remove(stat)" class="remove">X</button>
  </div>

• 使用 v-for 遍歷 stats，顯示每個標籤及其對應的控制項。
• input 元素用來調整標籤的值。
• button 用來移除標籤。

  <form id="add">
   <input name="newlabel" v-model="newLabel">
    <button @click="add">Add a Stat</button>
  </form>

• 表單用來添加新標籤。
• input 用來輸入新標籤的名稱，綁定到 newLabel。
• button 用來觸發 add 函數，添加新標籤。

  <pre id="raw">{{ stats }}</pre>

• 使用 <pre> 元素顯示 stats 的原始數據，以便於調試。

<style>

<style scoped>
polygon {
  fill: #42b983;
  opacity: 0.75;
}

circle {
  fill: transparent;
  stroke: #999;
}

text {
  font-size: 10px;
  fill: #666;
}

label {
  display: inline-block;
  margin-left: 10px;
  width: 20px;
}

#raw {
  position: absolute;
  top: 0;
  left: 300px;
}
</style>

• polygon 樣式用來設定多邊形的顏色和透明度。
• circle 樣式用來設定圓形的填充和邊框。
• text 樣式用來設定文本的字體大小和顏色。
• label 樣式用來設定標籤的顯示方式。
• #raw 樣式用來設定顯示原始數據的位置和樣式。

AxisLabel.vue

<script setup>
import { computed } from 'vue'
import { valueToPoint } from './util.js'

const props = defineProps({
  stat: Object,
  index: Number,
  total: Number
})

const point = computed(() =>
  valueToPoint(+props.stat.value + 10, props.index, props.total)
)
</script>

<template>
  <text :x="point.x" :y="point.y">{{stat.label}}</text>
</template>

<script setup>

import { computed } from 'vue'
import { valueToPoint } from './util.js'

• 從 Vue 中引入 computed 函數，用來創建計算屬性。
• 從 util.js 文件中引入 valueToPoint 函數，用來將值轉換為座標點。

const props = defineProps({
  stat: Object,
  index: Number,
  total: Number
})

使用 defineProps 定義組件的 props，包括：

• stat：一個物件，表示統計數據。
• index：一個數字，表示當前統計數據在列表中的索引。
• total：一個數字，表示統計數據的總數。

const point = computed(() =>
  valueToPoint(+props.stat.value + 10, props.index, props.total)
)

• 使用 computed 函數創建計算屬性 point。
• valueToPoint 函數接收三個參數：
  • +props.stat.value + 10：將統計數據的值轉換為數字並加上 10。
  • props.index：當前統計數據的索引。
  • props.total：統計數據的總數。
• point 是一個響應性物件，包含計算出來的 x 和 y 座標。

<template>

<template>
  <text :x="point.x" :y="point.y">{{props.stat.label}}</text>
</template>

• 使用 <text> 元素在 SVG 中顯示文本。
• :x="point.x"：綁定 x 屬性到計算屬性 point 的 x 值。
• :y="point.y"：綁定 y 屬性到計算屬性 point 的 y 值。
• {{props.stat.label}}：顯示 props.stat 中的標籤文本。

PolyGraph.vue

<script setup>
import AxisLabel from './AxisLabel.vue'
import { computed } from 'vue'
import { valueToPoint } from './util.js'

const props = defineProps({
  stats: Array
})

const points = computed(() => {
  const total = props.stats.length
  return props.stats
    .map((stat, i) => {
      const { x, y } = valueToPoint(stat.value, i, total)
      return `${x},${y}`
    })
    .join(' ')
})
</script>

<template>
  <g>
    <polygon :points="points"></polygon>
    <circle cx="100" cy="100" r="80"></circle>
    <axis-label
      v-for="(stat, index) in stats"
      :stat="stat"
      :index="index"
      :total="stats.length"
    >
    </axis-label>
  </g>
</template>

<style>
	polygon {
	    fill: #42b983;
	    opacity: 0.75;
	}

	circle {
	    fill: transparent;
	    stroke: #999;
	}
</style>

<script setup>

import AxisLabel from './AxisLabel.vue'
import { computed } from 'vue'
import { valueToPoint } from './util.js'

• 從當前目錄中的 AxisLabel.vue 文件中引入 AxisLabel 組件。
• 從 Vue 中引入 computed 函數，用來創建計算屬性。
• 從當前目錄中的 util.js 文件中引入 valueToPoint 函數，用來將值轉換為座標點。

const props = defineProps({
  stats: Array
})

使用 defineProps 定義組件的 props，包括：

• stats：一個陣列，表示統計數據。

const points = computed(() => {
  const total = props.stats.length
  return props.stats
    .map((stat, i) => {
      const { x, y } = valueToPoint(stat.value, i, total)
      return `${x},${y}`
    })
    .join(' ')
})

• 使用 computed 函數創建計算屬性 points。
• total 變數計算 stats 陣列的長度，表示統計數據的總數。
• props.stats.map 遍歷 stats 陣列，對每個 stat 和其索引 i 進行以下操作：
• • 使用 valueToPoint 函數計算出 stat.value 對應的 x 和 y 座標。
  • 返回格式為 ${x},${y} 的字串。
• join(' ') 方法將所有座標字串用空格連接起來，形成 SVG polygon 元素需要的 points 屬性值。

<template>

<template>
  <g>
    <polygon :points="points"></polygon>
    <circle cx="100" cy="100" r="80"></circle>
    <axis-label
      v-for="(stat, index) in stats"
      :stat="stat"
      :index="index"
      :total="stats.length"
    >
    </axis-label>
  </g>
</template>

SVG 元素群組 <g>

• 使用 <g> 標籤將 SVG 元素分組，這是一個容器元素，用來組織其他 SVG 元素。

多邊形 <polygon>

• 使用 <polygon> 元素繪製多邊形。
• :points="points" 綁定 points 計算屬性作為多邊形的頂點座標。

圓形 <circle>

• 使用 <circle> 元素繪製一個圓。
• cx="100" 和 cy="100" 設置圓心的 x 和 y 座標。
• r="80" 設置圓的半徑。

自定義標籤組件 <axis-label>

• 使用 <axis-label> 元素來顯示每個統計數據的標籤。
• 使用 v-for 指令遍歷 stats 陣列，為每個 stat 創建一個 axis-label 元素。
• :stat="stat" 綁定當前的 stat。
• :index="index" 綁定當前的索引。
• :total="stats.length" 綁定統計數據的總數。

<style>
	polygon {
	    fill: #42b983;
	    opacity: 0.75;
	}

	circle {
	    fill: transparent;
	    stroke: #999;
	}
</style>

style部分，我從App.vue搬到子組件裡頭，因為我App.vue使用style scoped的關係唷！為什麼會使用呢？就是因為全域的style又會影響到其他祖先組件的內容了

util.js

export function valueToPoint(value, index, total) {
  const x = 0
  const y = -value * 0.8
  const angle = ((Math.PI * 2) / total) * index
  const cos = Math.cos(angle)
  const sin = Math.sin(angle)
  const tx = x * cos - y * sin + 100
  const ty = x * sin + y * cos + 100
  return {
    x: tx,
    y: ty
  }
}

這個函數 valueToPoint 用來將某個值轉換成在圓形坐標系中的點，常用於繪製雷達圖或其他基於極坐標的圖形。下面是逐行解釋：

• export function valueToPoint：定義並導出名為 valueToPoint 的函數。
• value, index, total：這個函數接受三個參數：
  • value：要轉換的值。
  • index：當前點在多邊形中的索引。
  • total：多邊形的頂點總數。
• const x = 0：定義一個 x 變量並初始化為 0。這表示在極坐標系中，所有點的初始 x 坐標都在 y 軸上。
• const y = -value * 0.8：定義一個 y 變量並將其初始化為 -value * 0.8。這裡的 value 是要轉換的值，乘以 -0.8 是為了縮放並翻轉 y 坐標，使得值越大，點越遠離圓心。
• const angle = ((Math.PI * 2) / total) * index：計算當前點的角度。
• • Math.PI * 2：表示完整的圓周（360度）。
  • / total：將圓周分成等份，每份的角度。
  • * index：將角度乘以當前點的索引，確定當前點在圓周上的位置。
• const cos = Math.cos(angle)：計算該角度的餘弦值，用於旋轉變換。
• const sin = Math.sin(angle)：計算該角度的正弦值，用於旋轉變換。
• const tx = x * cos - y * sin + 100：計算變換後的 x 坐標，並將其平移 100 個單位，使得點在畫布中心（100, 100）周圍旋轉。
  • x * cos：x 坐標旋轉後的新 x 值。
  • - y * sin：y 坐標旋轉後的新 x 值。
  • + 100：將 x 坐標平移 100 個單位，使其位於畫布中心。
• const ty = x * sin + y * cos + 100：計算變換後的 y 坐標，並將其平移 100 個單位。
  • x * sin：x 坐標旋轉後的新 y 值。
  • + y * cos：y 坐標旋轉後的新 y 值。
  • + 100：將 y 坐標平移 100 個單位，使其位於畫布中心。
• return { x: tx, y: ty }：返回一個包含變換後 x 和 y 坐標的物件，表示在圓形坐標系中的點。

這題的CSS，我有改過一些～有興趣可以再看一下github摟
讓我想到這個範例可以改一改拿來當作獵人的念能力分佈圖
2024連載再開！希望能活著看到結局～看到庫拉皮卡下船www
