MSI MEG X870E GODLIKE 的 USB4 和M2_2 插槽設定
閱讀時間約 2 分鐘
MSI 旗艦主機板 MEG X870E GODLIKE 的 BIOS有個選項叫做"ASM4242/M2_2 Switch"，這個是作什麼用的?
原來是可以選擇要怎麼使用主機板的USB4 接頭和M2_2插槽。
新的AMD X870E系列主機板支援USB4, 不過這不是CPU原生支援，而是透過獨立的Asmedia ASM4242控制晶片支援。MEG X870E GODLIKE這張主機板的設計可以讓USB4和M2_2插槽來共享來源自CPU的PCIe 5.0 x4通道，所以才有這個BIOS選項。

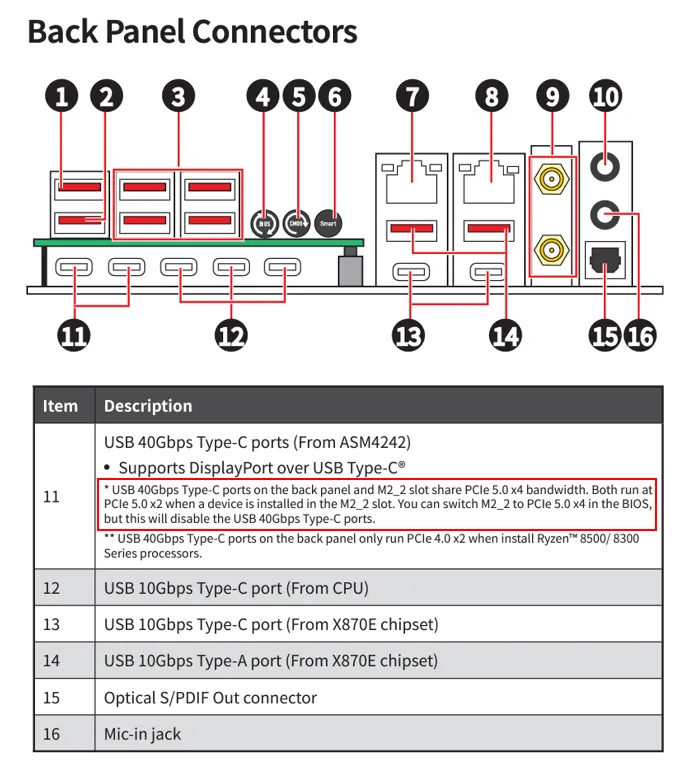

這個功能提供的選項為Auto和M2_2 x4兩種。根據產品說明書，當M2_2 插槽有安裝裝置時，USB4和M.2會共享PCIe 5.0 x4通道，也就是兩邊各跑PCIe 5.0 x2。
把BIOS選項設定成為"M2_2 x4"時，M2_2插槽支援PCIe 5.0 x4，不過此時USB4(背板兩個USB4接頭)的是沒有作用的。
所以使用者有三種選擇，使用者可以依照需求選擇要使用的模式:
- BIOS預設設定下，M2_2插槽沒有裝置時，背板的USB4接頭可以享用完整PCIe 5.0 x4通道
- BIOS預設設定下，M2_2插槽有裝置時，USB4和M2_2插槽各自跑PCIe 5.0 x2
- 在BIOS設定成M2_2 x4時，USB4不能使用，M2_2跑PCIe 5.0 x4

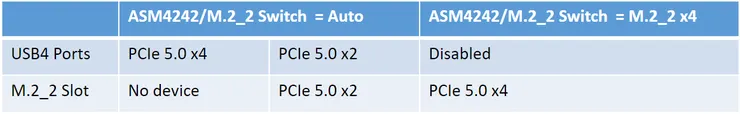

BIOS預設時，如果M.2_2沒有裝置，USB4跑PCIe 5.0 x4。如果M.2_2有裝置時，USB4和M.2_2各跑PCIe 5.0 x2。

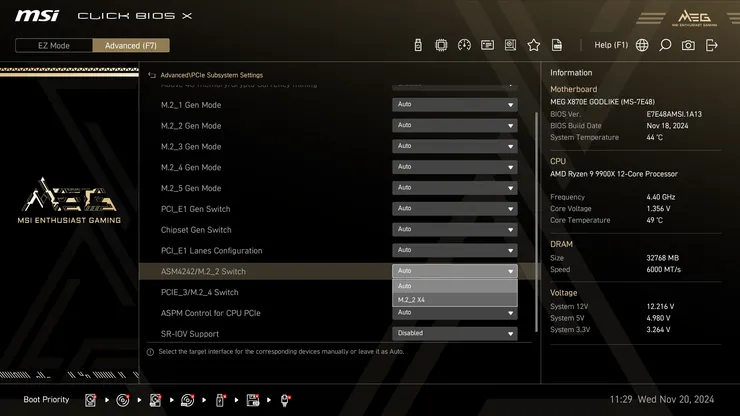

選擇M.2_2 x4時，M.2_2會跑PCIe 5.0 x4，但是USB4會被關閉
