剛接觸 SIMPLIS 電路模擬，常被雜亂的波形困擾嗎？別擔心！本文將分享幾個實用技巧，教你如何設定 SIMPLIS 的波形顯示，讓模擬結果清晰易讀，大幅提升分析效率。
Step-by-Step 設定教學
假設我們有以下這個電路圖要進行模擬：
當模擬完成後，我們要如何設定波形顯示呢？
- 編輯探棒 (Edit Probe): 在電路圖上，對著你想要觀察訊號的探棒點擊兩下，就會跳出「Edit Probe」的設定視窗。
- 活用「Use named grid」讓波形分開顯示： 在「Edit Probe」視窗中，我強烈建議直接勾選「Use named grid」。接著，將「Curve label」和「Axis name」設定為相同的名稱（例如：SW, IL, Vo 等）。同時，在右邊「Graph」區塊，勾選「Use named graph」並為相關的波形指定一個易於辨識的群組名稱 (Graph name)，例如 "Signal"。
這樣做的好處是： 相同群組名稱的波形會顯示在同一個格線圖 (grid) 中，不同群組則會分開顯示，避免所有波形都擠在同一個Y軸，造成閱讀困難。
- 調整波形顯示順序 (Display order): 如果希望波形按照特定順序由上而下排列，可以在「Display order」欄位中輸入數字 (例如：1, 2, 3...)。數字越小，波形就會顯示在越上方。
透過以上設定，你的波形圖將會變得更加清晰、專業，方便你進行後續的分析與判讀！
小撇步：善用設定，節省整理時間！
一旦你按照上述建議完成設定，未來每次執行模擬後，SIMPLIS 就會自動按照你的設定顯示波形。這樣一來，你就不再需要每次模擬完畢後，都手動執行「Curves > Stack All Curves」的動作，大大節省了整理波形的時間！
進階技巧：直接在電路圖上顯示量測值
SIMPLIS 還提供了一個非常實用的功能，可以直接在電路圖以及量測波形上顯示重要的參數值。
- 在探棒上點擊右鍵，選擇「Edit/Add Measurement...」。

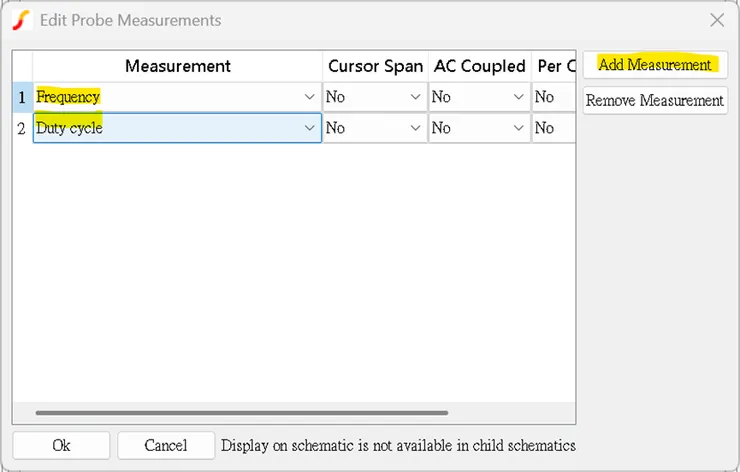

- 在跳出的「Edit Probe Measurements」視窗中，點擊「Add Measurement」，然後從下拉選單中選擇你想要量測的項目，例如 Frequency (頻率) 或 Duty cycle (工作週期) 等。
這樣設定後，相關的量測數值就會直接顯示在你的電路圖或波形圖上，讓你一目了然！
希望這些 SIMPLIS 波形顯示的設定技巧對你有幫助！趕快動手試試看，讓你的電路模擬分析更有效率吧！
