記錄於2022/1/29
自從上次升級藍芽和手機無線鏡像後， 心中小惡魔又不斷招喚，想繼續加持VIOS 的倒車顯影功能，於是又在沒屋頂賣場尋找DA-7的線材，網路上已經有許多人分享如何拉線，原本對於加裝倒車鏡頭會破壞車子外觀的疑慮，廠商提供貼心的DIY倒車攝像頭產品，不需破壞車體就可以滿足需求，也讓我對此次的DIY更加放心了！

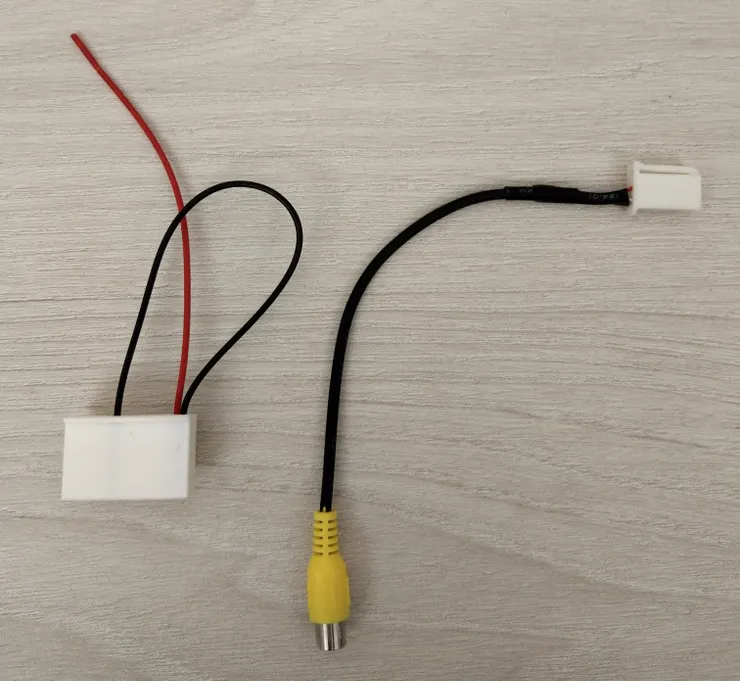

這次選用的線材是要配合DA-7主機後面 28pin和6pin的接頭，6 pin是轉出CVBS輸入訊號可以連接攝像頭的影像訊號，28pin轉接線是為了能夠連動倒車檔，觸發DA-7主機切換顯示畫面到倒車畫面。

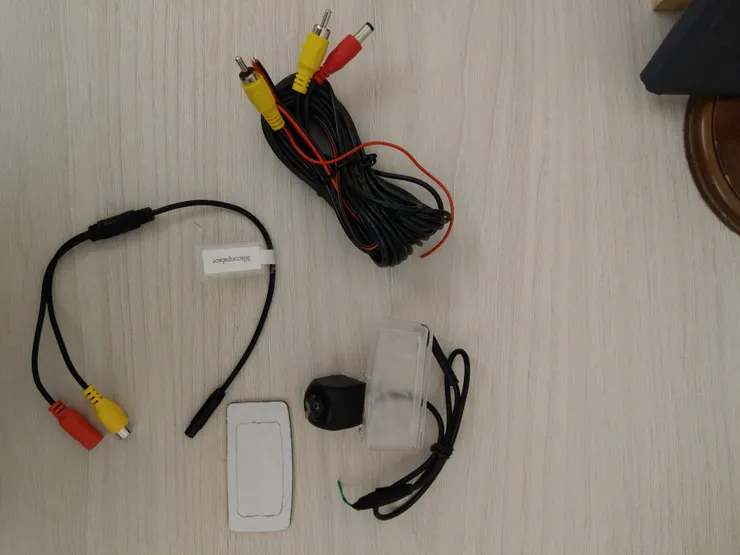

廠商附上的攝像頭接線有6米，兩頭除了CVBS接頭之外，還有一條紅色的線，這條線就是透過打倒檔開啟倒車燈的方式觸發DA-7主機切換到倒車影像。

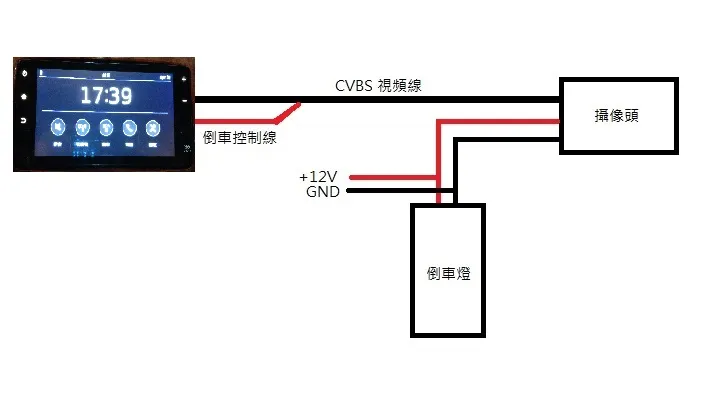

接線圖示如上
利用年假第一天動工，無奈光是要把牌照燈罩給拆下來就花了我兩個小時，還把舊的燈罩給扯壞了，果然不是專業，手腳不夠俐落，新的燈罩和牌照燈座的尺寸也不是很吻合，還需要稍打磨才能把牌照燈座塞進去
另一個重點是要把攝像頭的電源連接到倒車燈座上，先確認了左邊倒車燈座上紅藍相間的是12V, 旁邊黑色的是地線，攝像頭的正極和負極要接在倒車燈座上。採用的是這個所謂的烏龜夾，可以不拆燈座線頭的情況下搭接攝像頭的線！
拉線是另一項大工程，幸好之前拆主機中控飾板已經有經驗了，比較陌生的是要從後車廂牌照燈的位置穿線到駕駛座，車側有穿線板可以拉線！從後車箱沿著車體左側走線，要先把後座的椅墊先提起來分離一部份，再把椅背往前搬這樣可以露出連通後車廂的穿線孔，線是從後車廂穿過來，我先把線頭纏繞一個小螺絲起子，從後車箱的穿線孔塞進去，再從後座椅背縫隙中很容易就抓到螺絲起子，接下來就沿著椅座側邊走到地板，把線塞進穿線板一路到駕駛座，後來發現好像駕駛座左邊沒什麼路徑可以走到中控台，索性從駕駛座的地毯走到中控台，完成了艱鉅的走線任務！

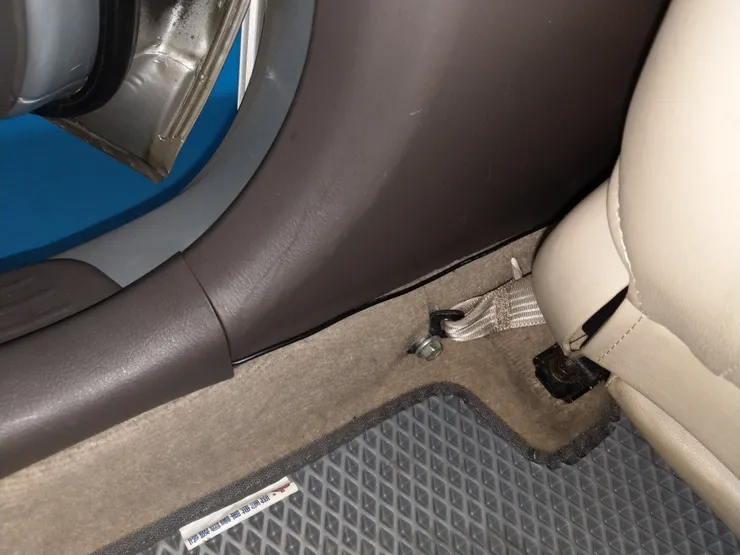

從後座走線到駕駛座

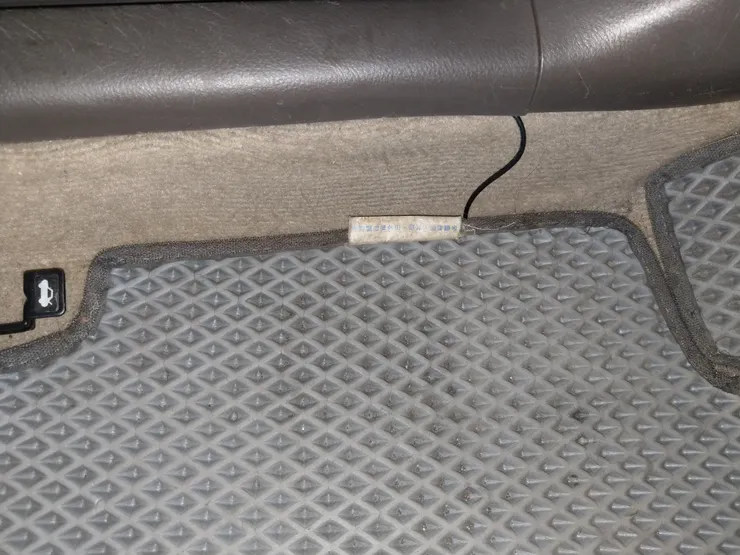

從駕駛座左側進入地毯

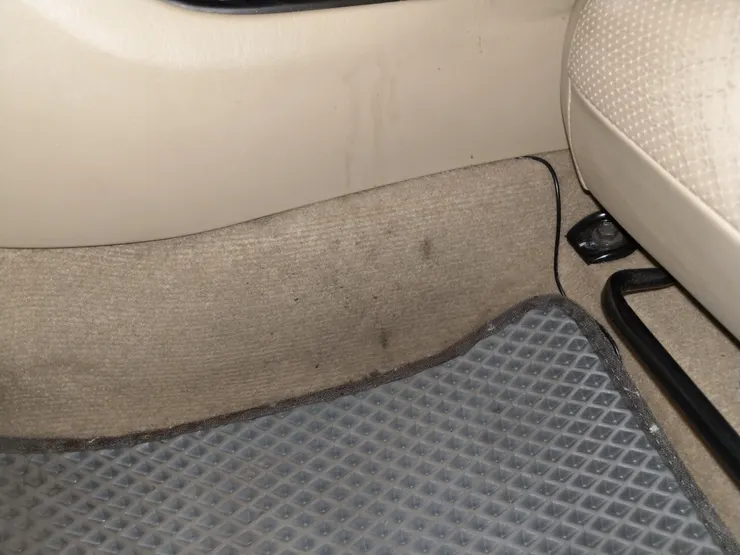

從駕駛座右側進入中控區

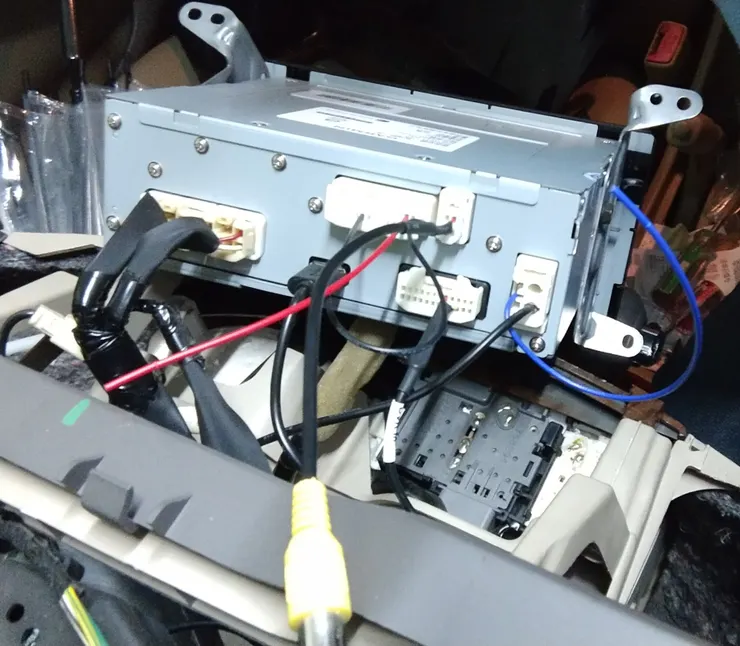

DA-7主機後面的接頭都插滿了！上方左邊是觸發倒車影像輸入訊號線，會和六米長線一端的紅線連接，DA-7背板右邊直立的接頭就是接到攝像頭的CVBS訊號。

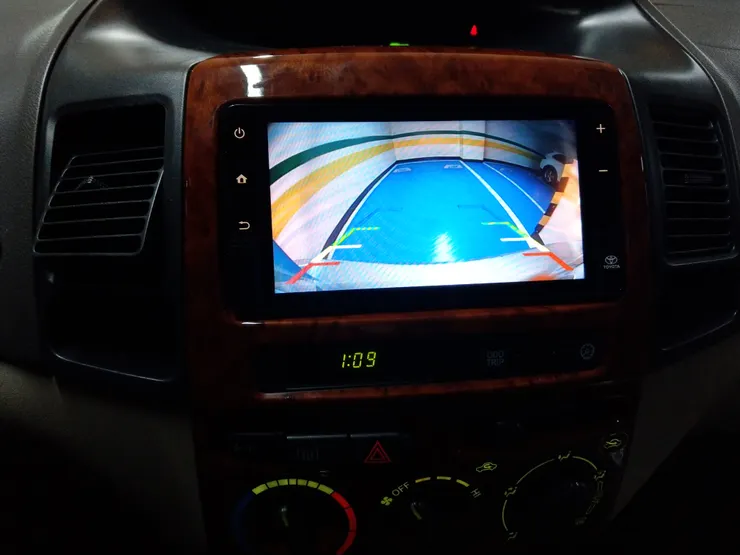

打倒車檔就會強制切到倒車鏡頭，看到後面的清晰影像，以後倒車就可以一目了然了!
