各位好，我是台灣黑手，黑手的黑，黑手的手， 據說是朋友去國外玩在游泳池漂流了十多分鐘，因拿到時已經拆完了，所以就不拍拆機了
拿到主板時，可以看到防潮試紙，已經變紅了（主板正面）
主板背面
防潮試紙特寫

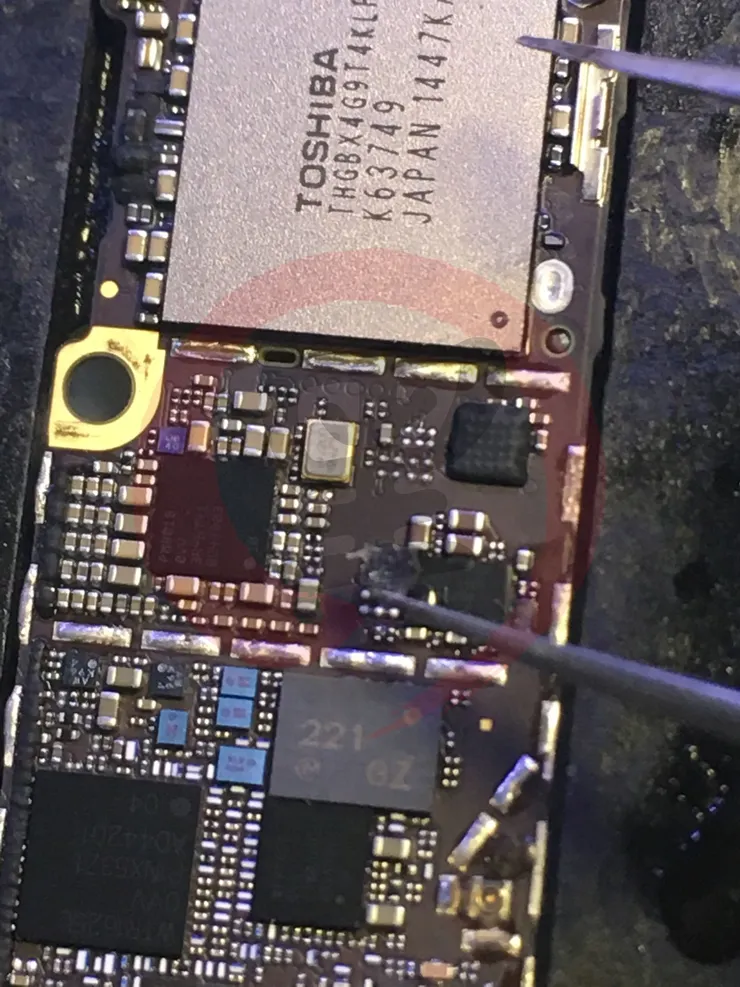

TOSHIBA 64G NAND FLASH

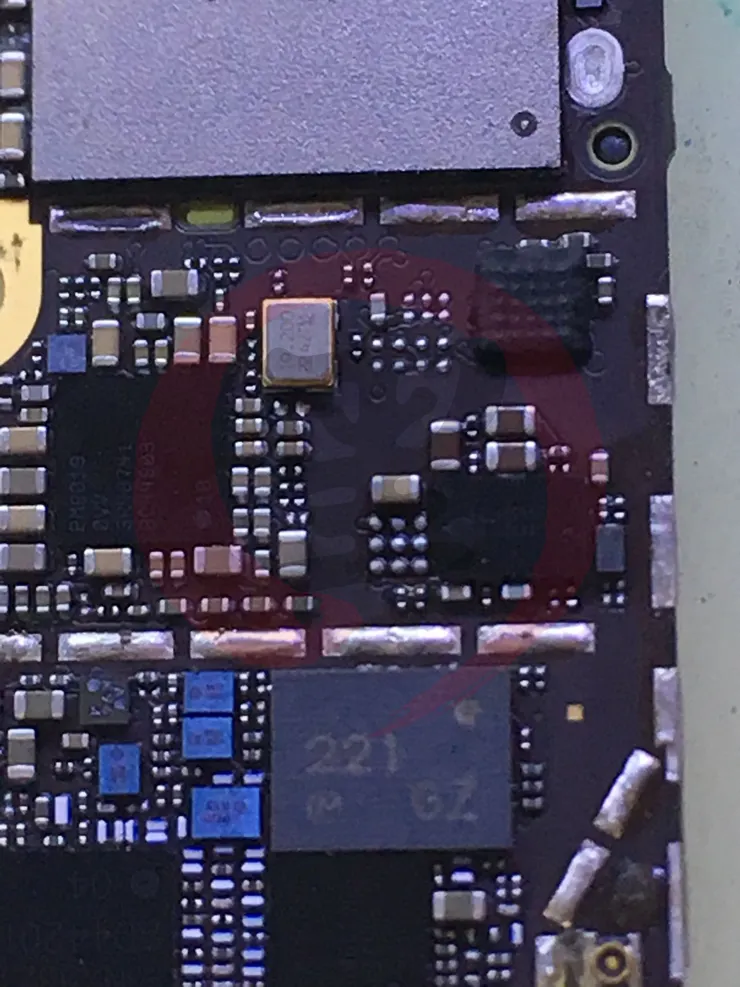

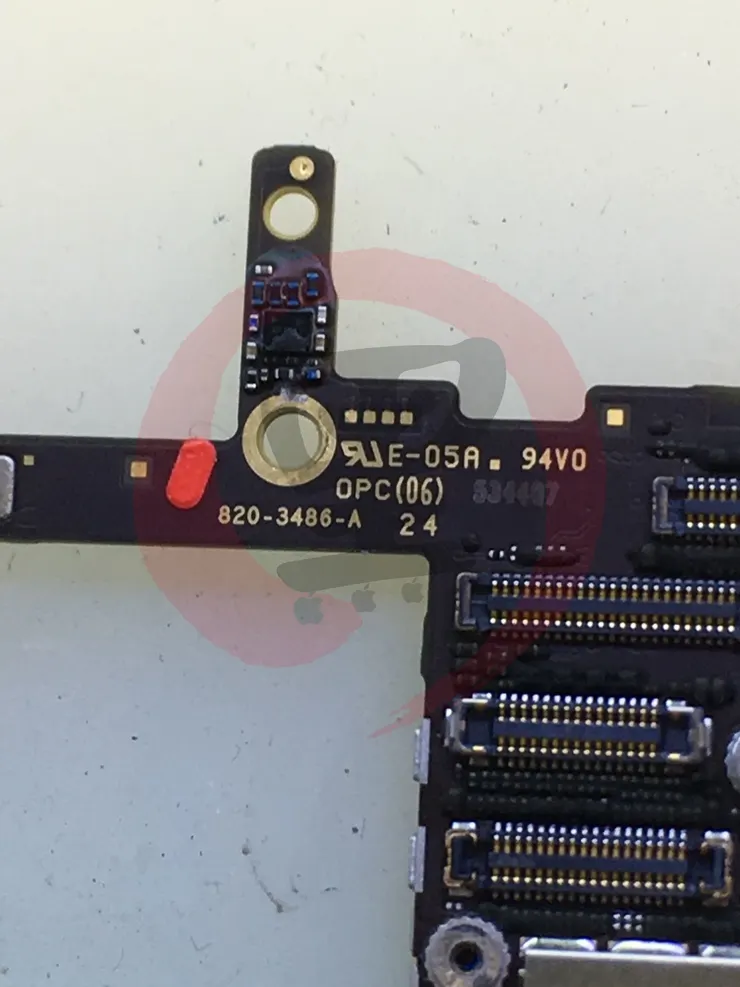

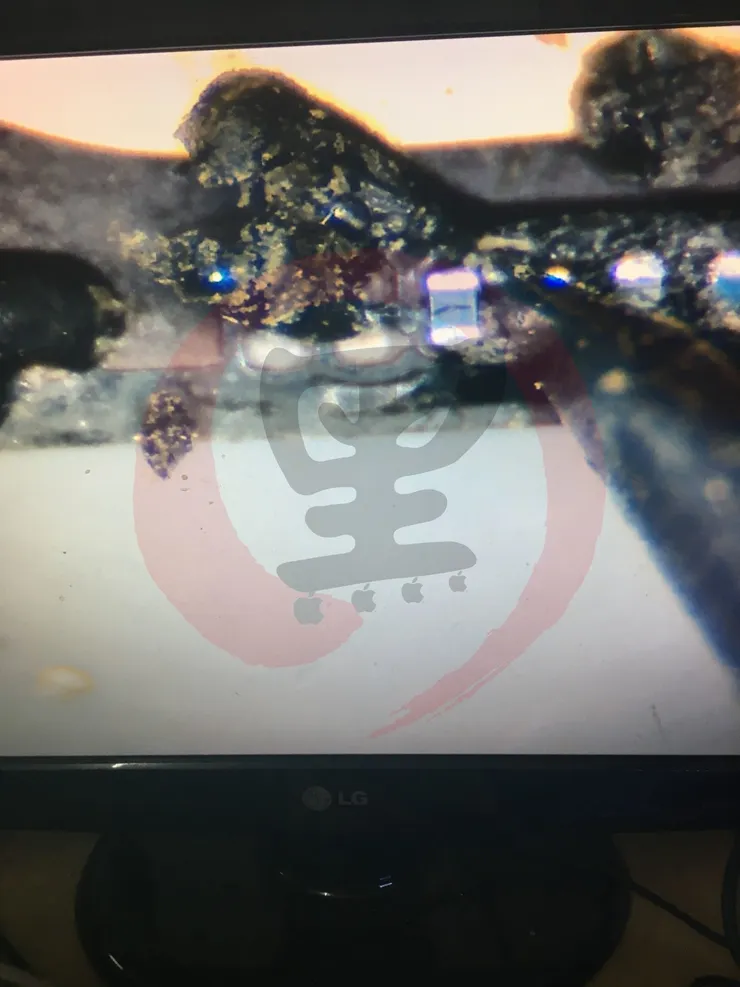

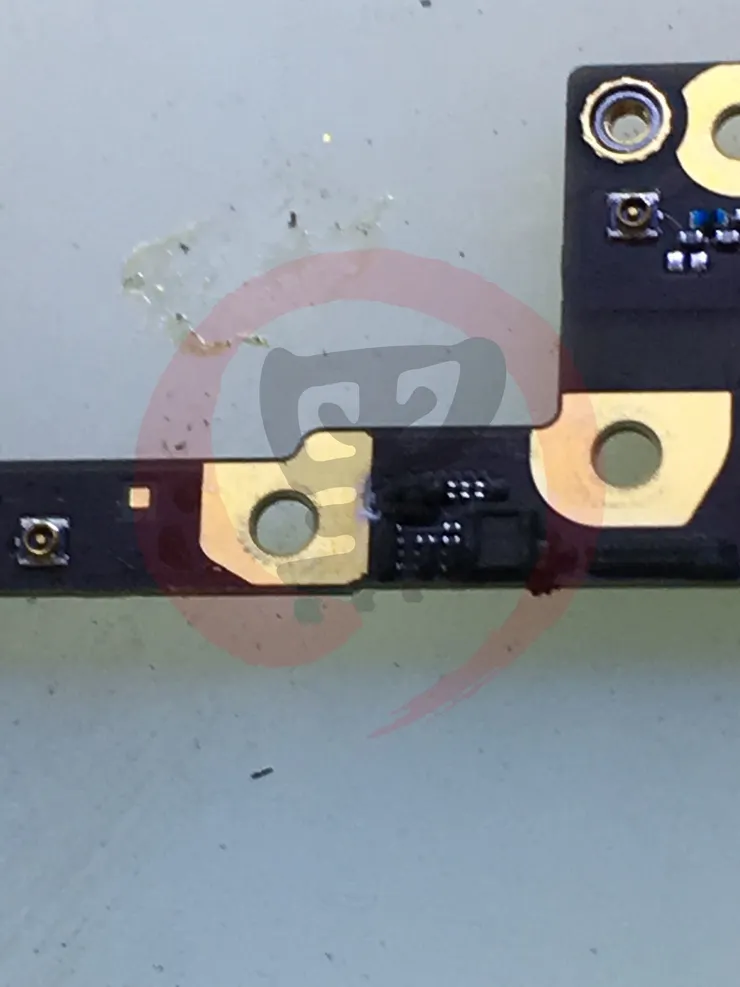

從外部看，都可以見到腐蝕的電子元件
先使用手術刀將貼紙撕掉

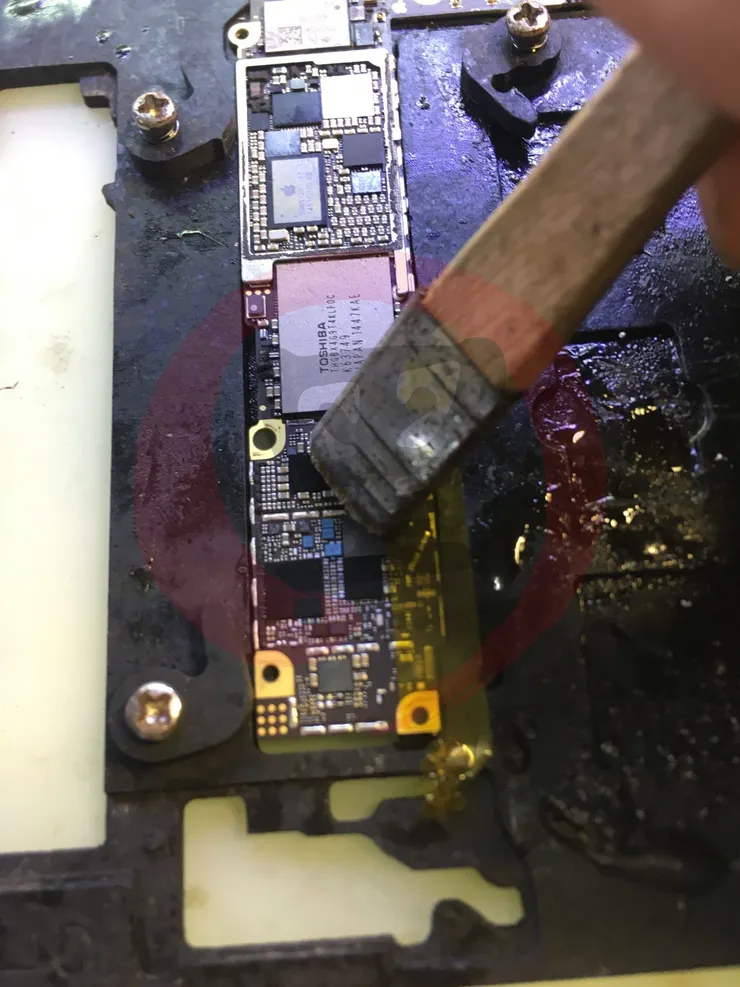

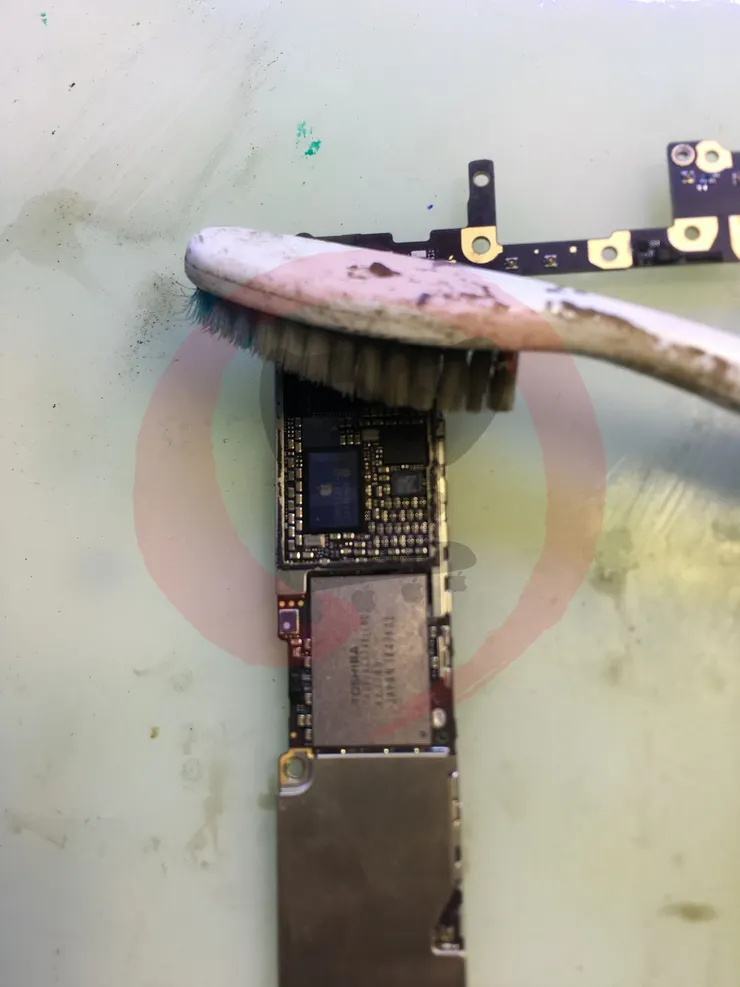

使用有機溶劑做基礎清理

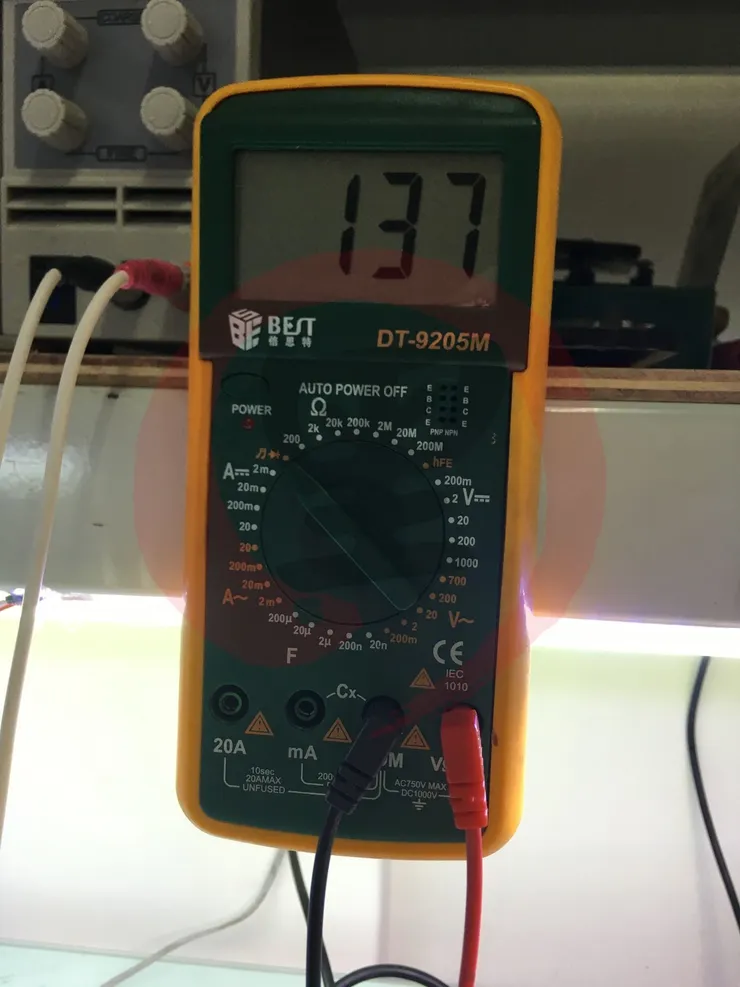

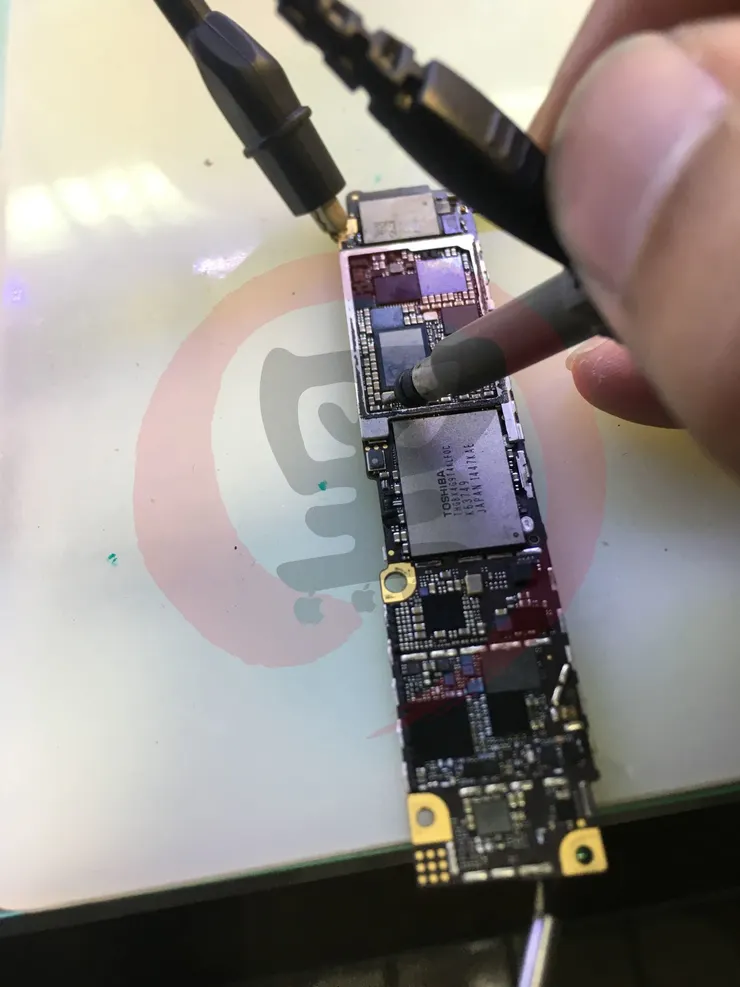

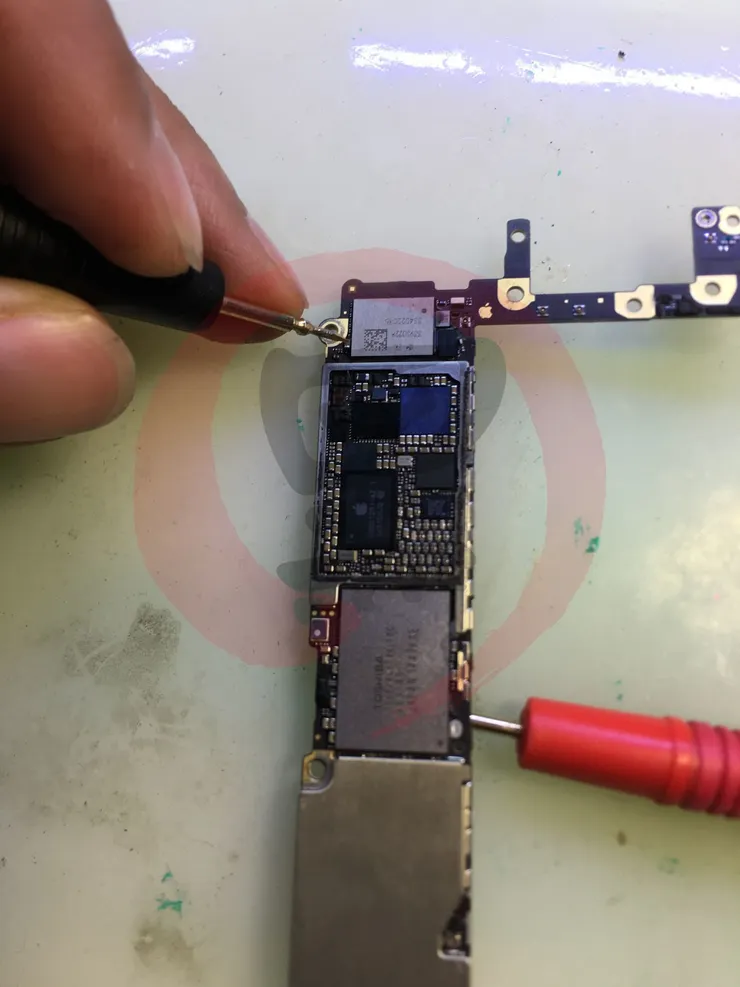

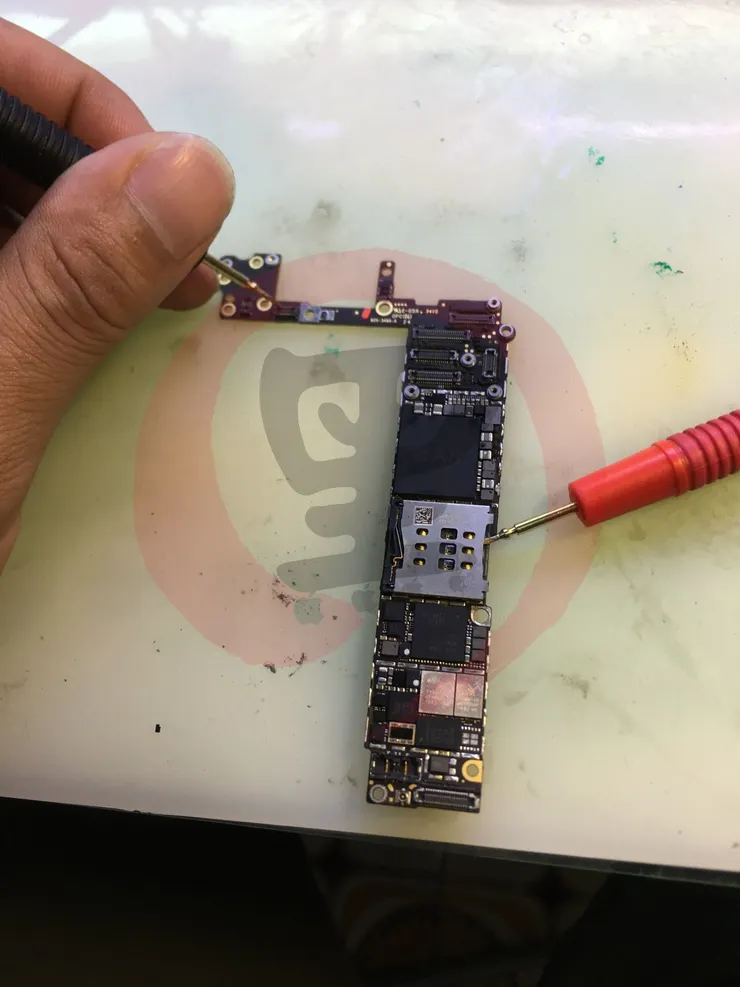

開始測量幾個主要供電線路
測量後發現管壓降偏低

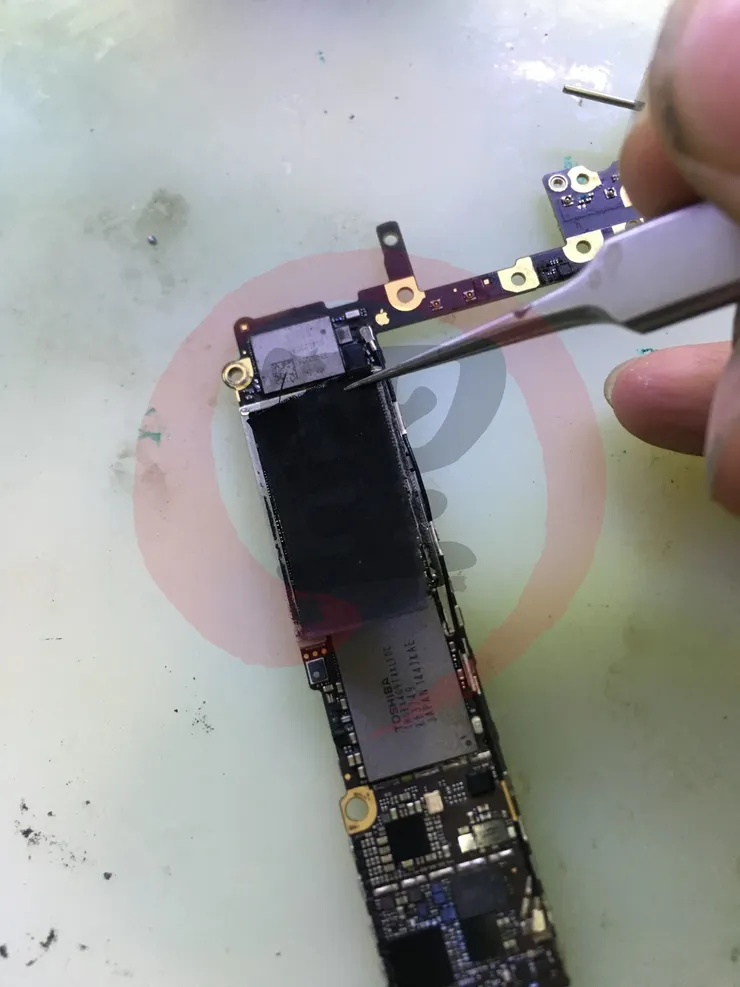

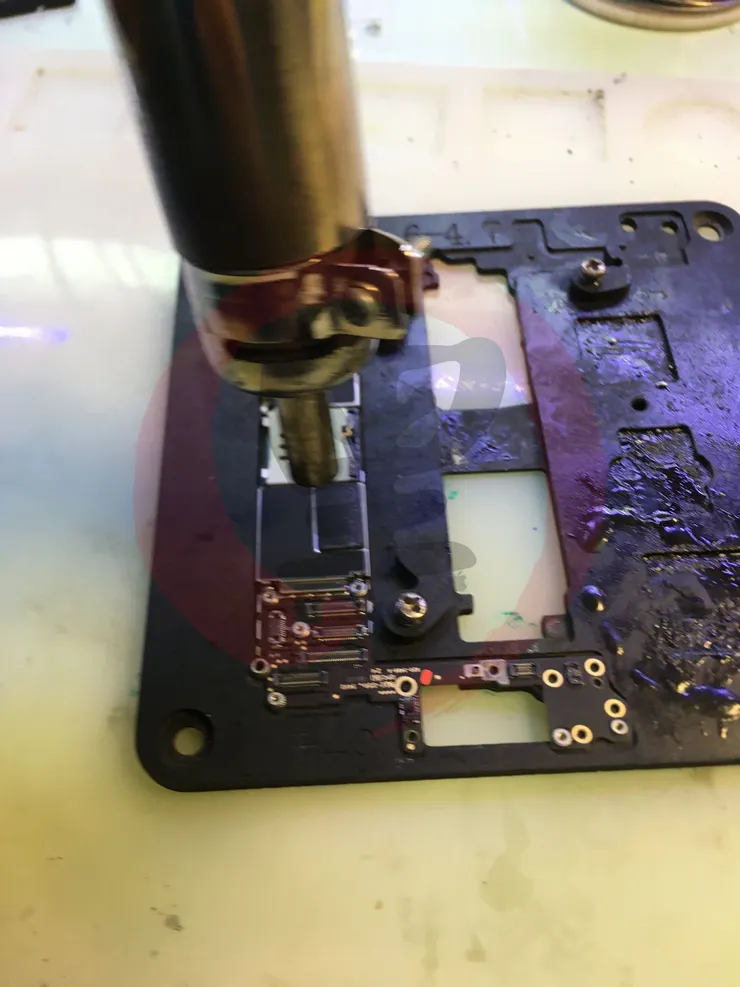

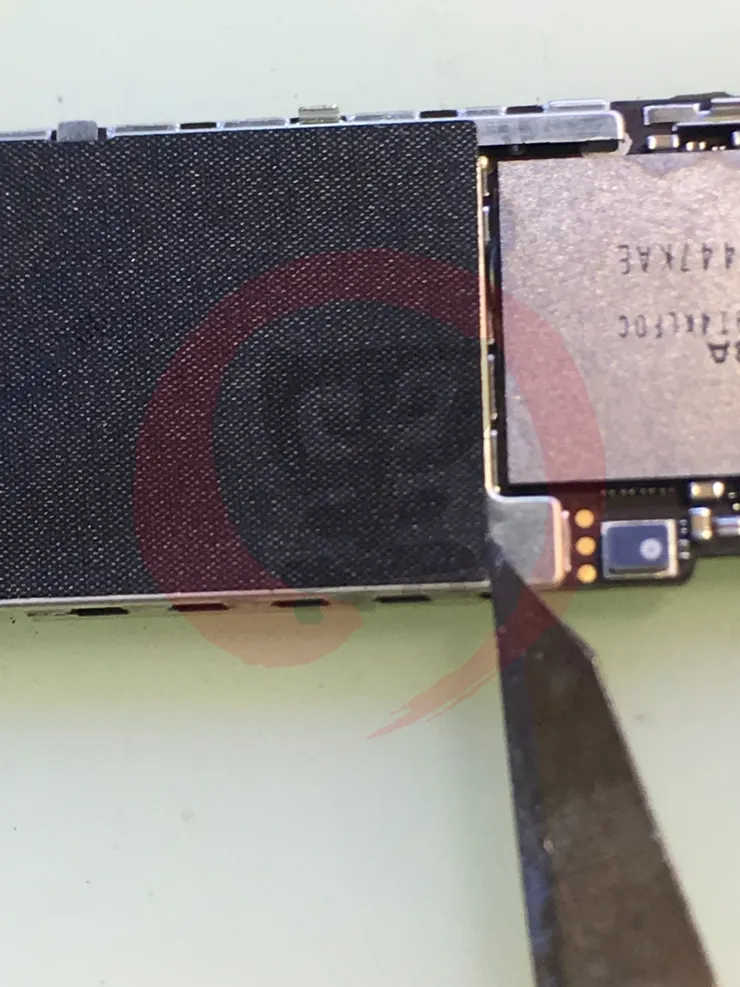

使用熱風槍開始拆除金屬蔽避板

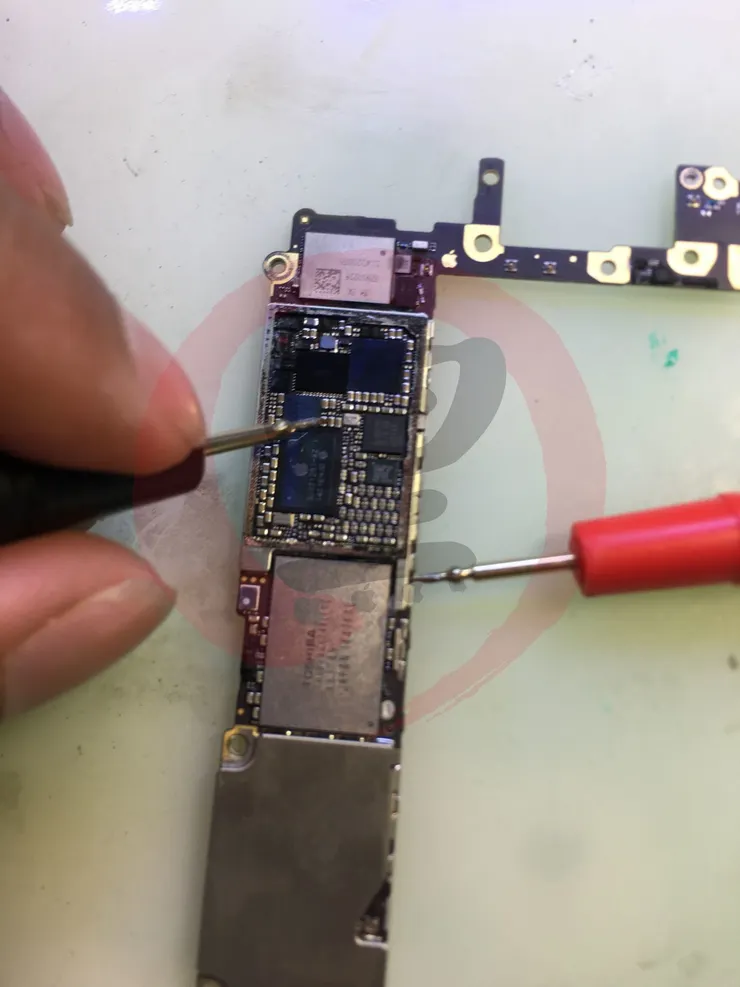

拆除後在開始測量，應用處理器的供電線路與 I2C、I/O 總線

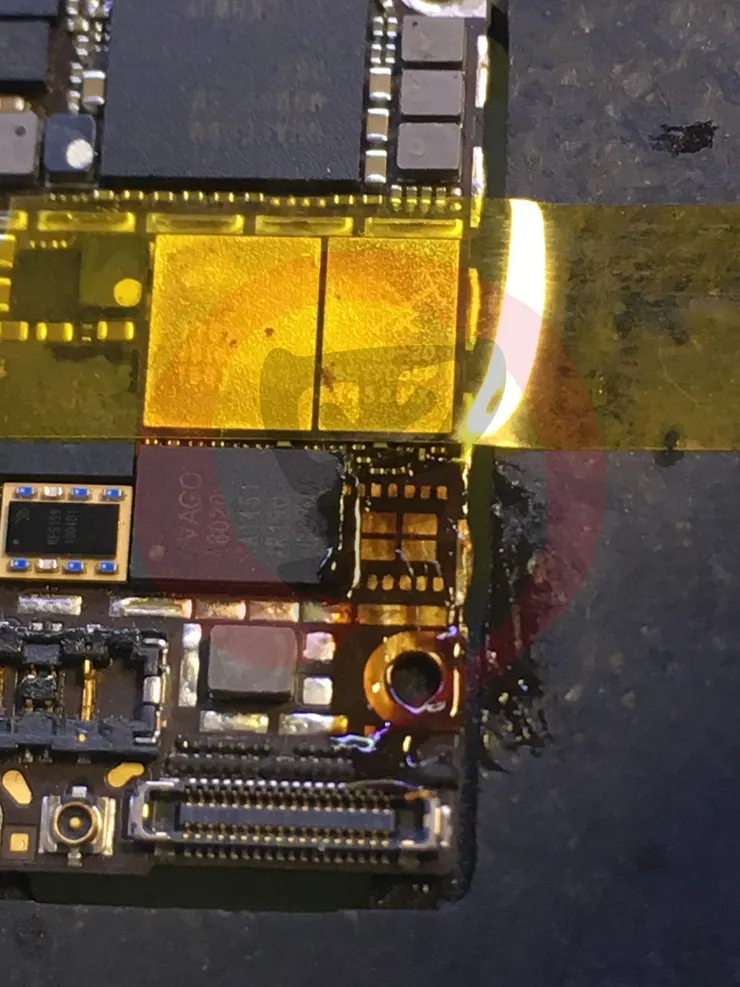

有幾路比較影響的，開始拆除晶片
拆除後的樣子

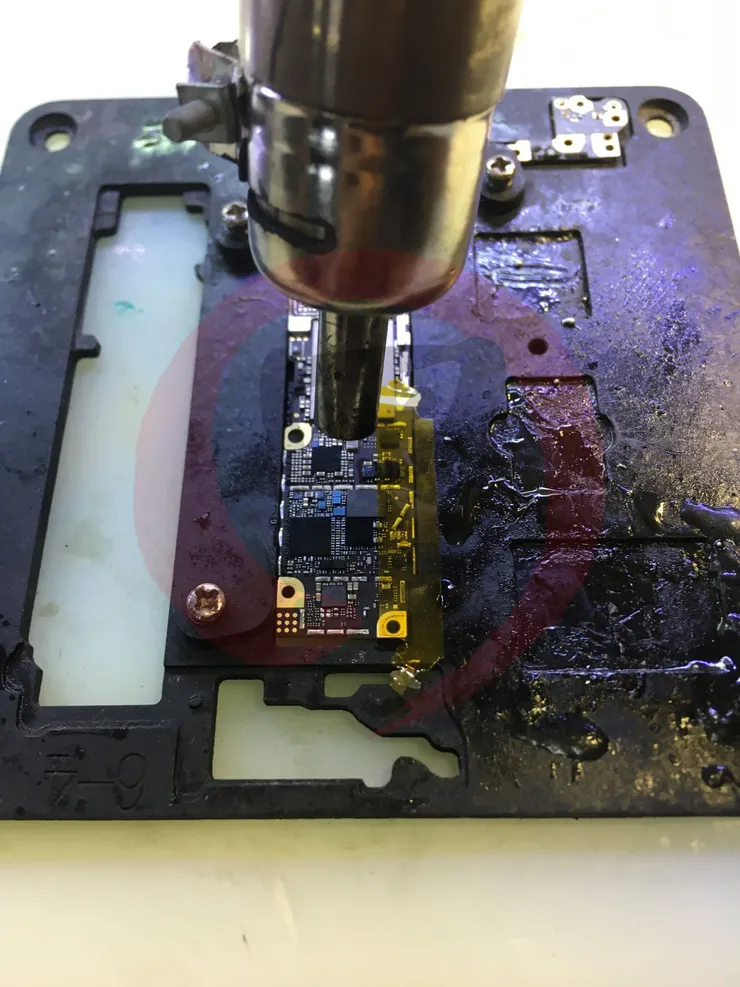

更換晶片

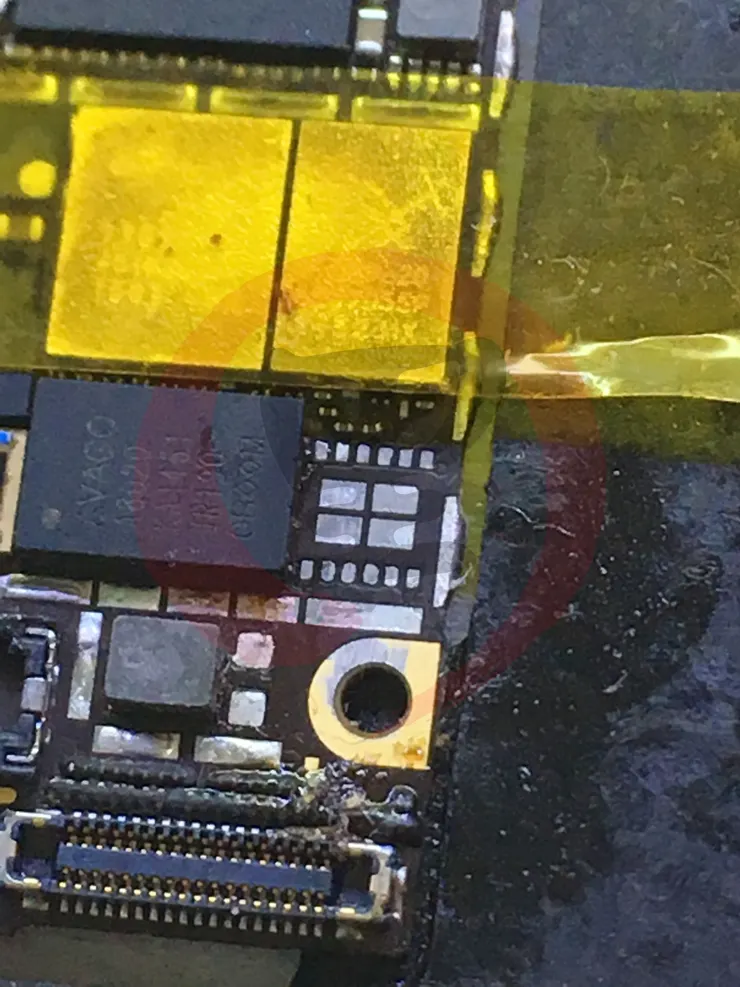

當然不光是只有一路異常，包含正面射頻部份的 2G PA 也有影響到
更換 2G PA 功放晶片
排查完成後，上電測量頻率

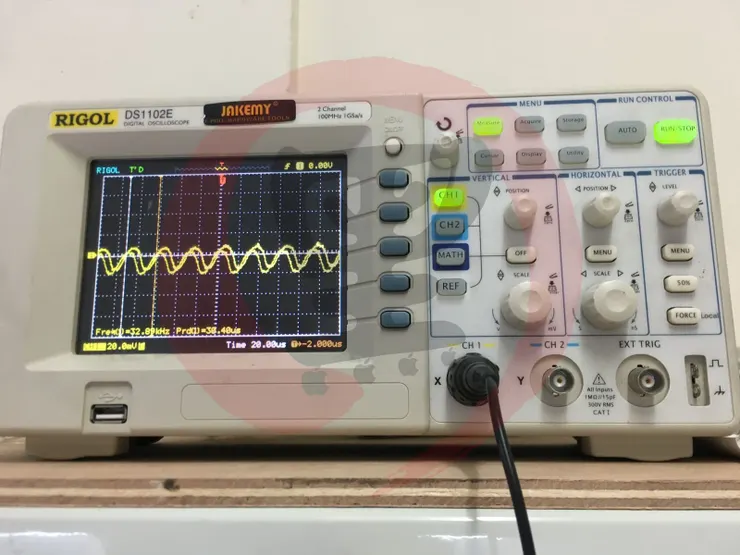

使用示波器觀察波行，使用沒有異常（示波器其實快壞掉了）

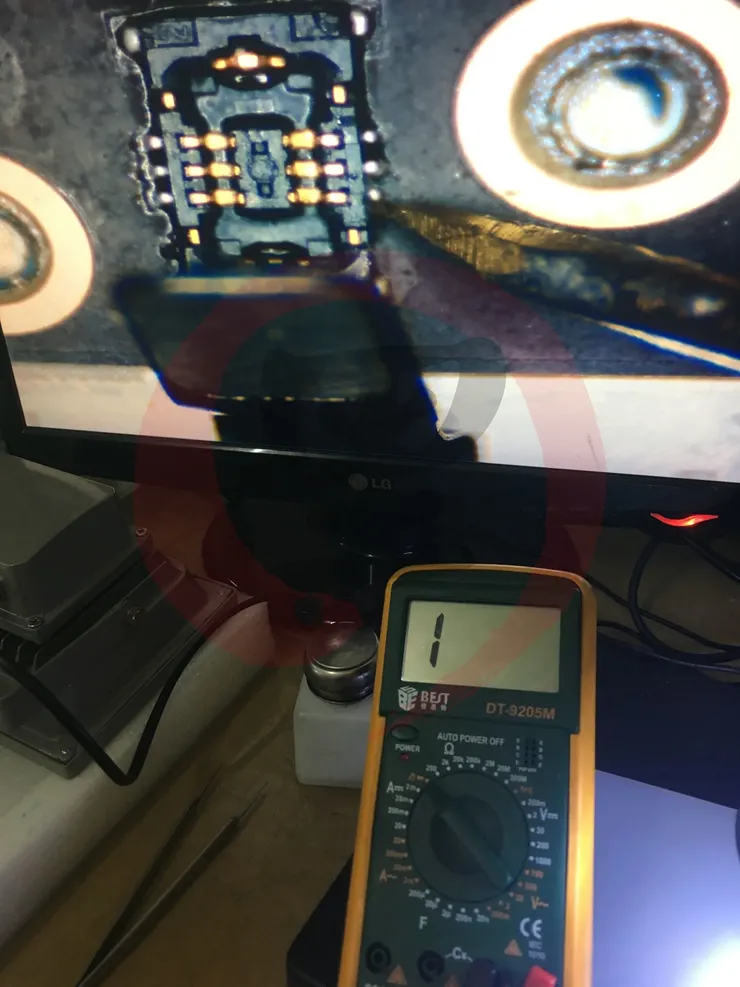

在測量時，發現 ALWAYS 的的低電平，處於異常，在將 J0801 取下，測量對地值
焊點的對地值，還算正常，在重新上錫，將腐蝕的部份修補

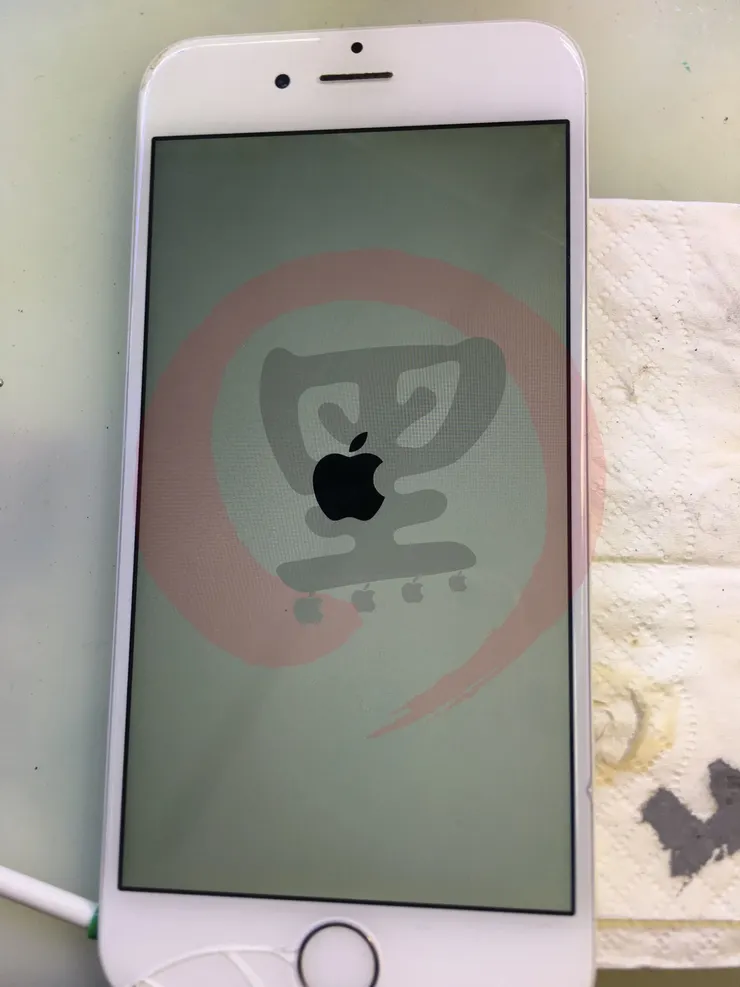

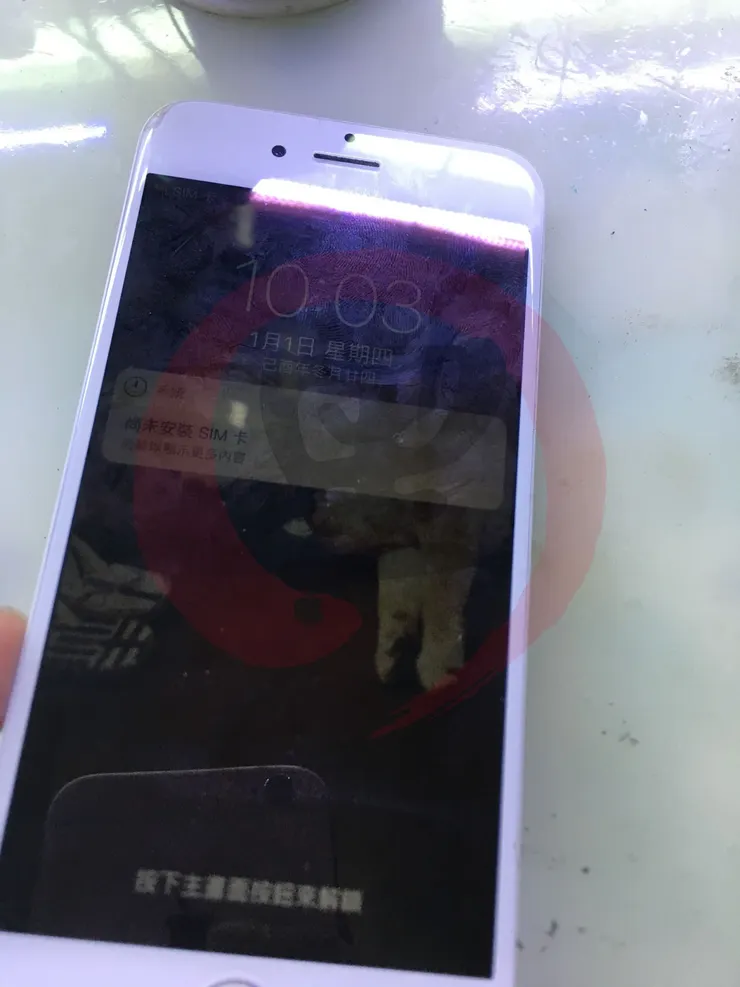

上電觸發開機，可以看見蘋果的畫面，但同時在中間有一條明顯痕跡
進入系統囉

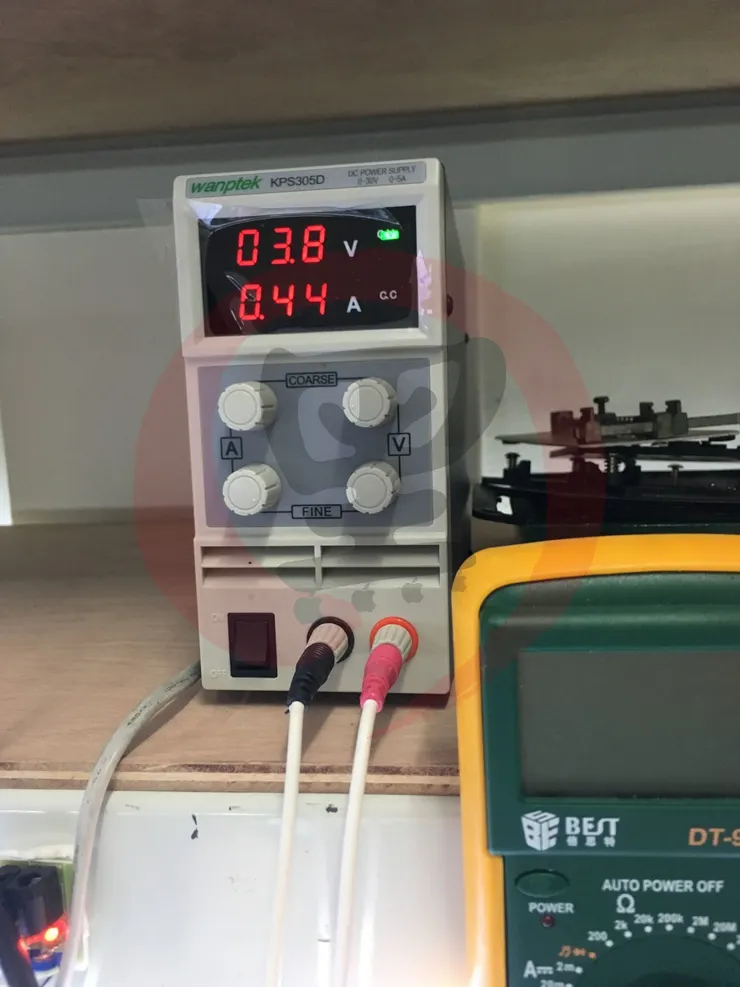

電流正常，沒有漏電或電流偏大的情況

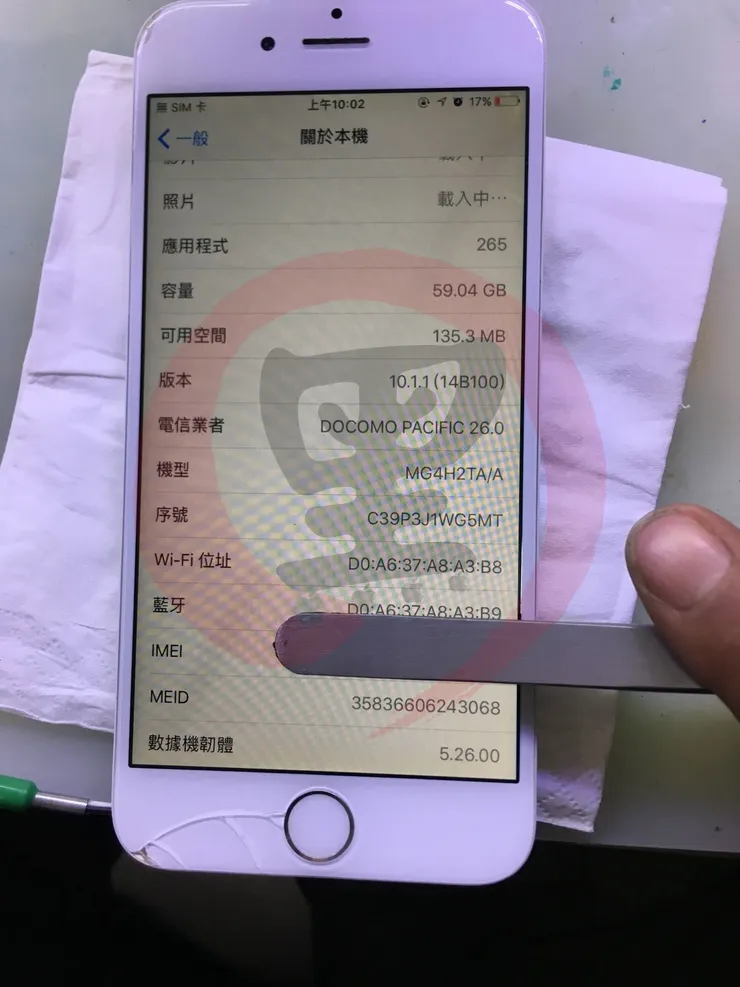

檢查序號，無異常，就是液晶上的線條，有點礙眼，容量也正常，但後來發現通話時，沒有聲音

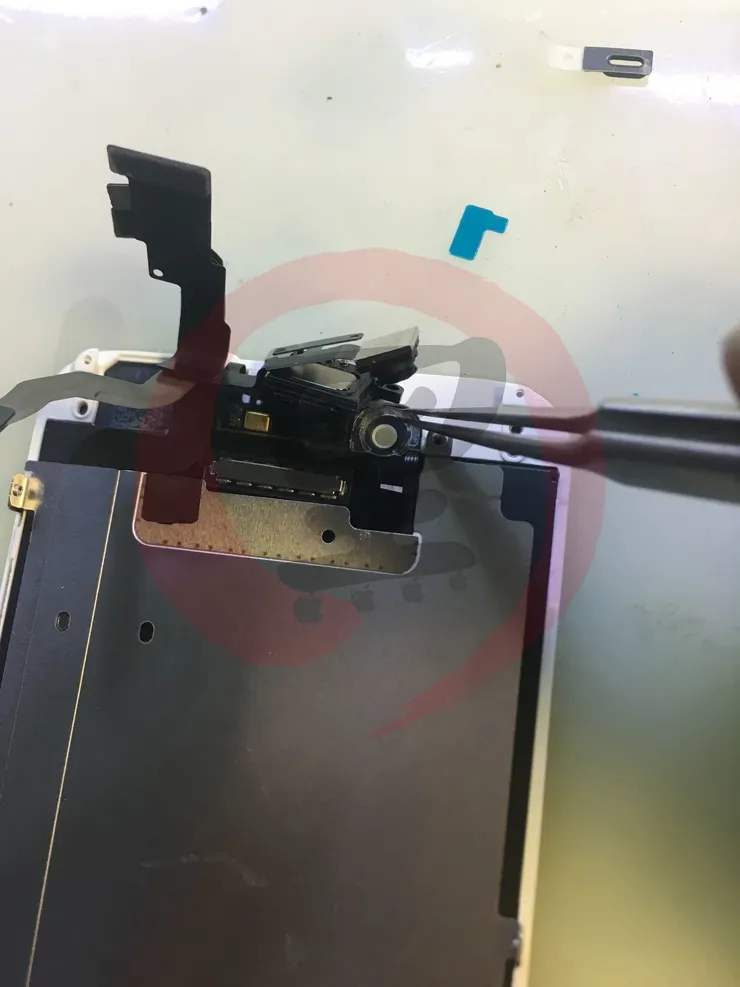

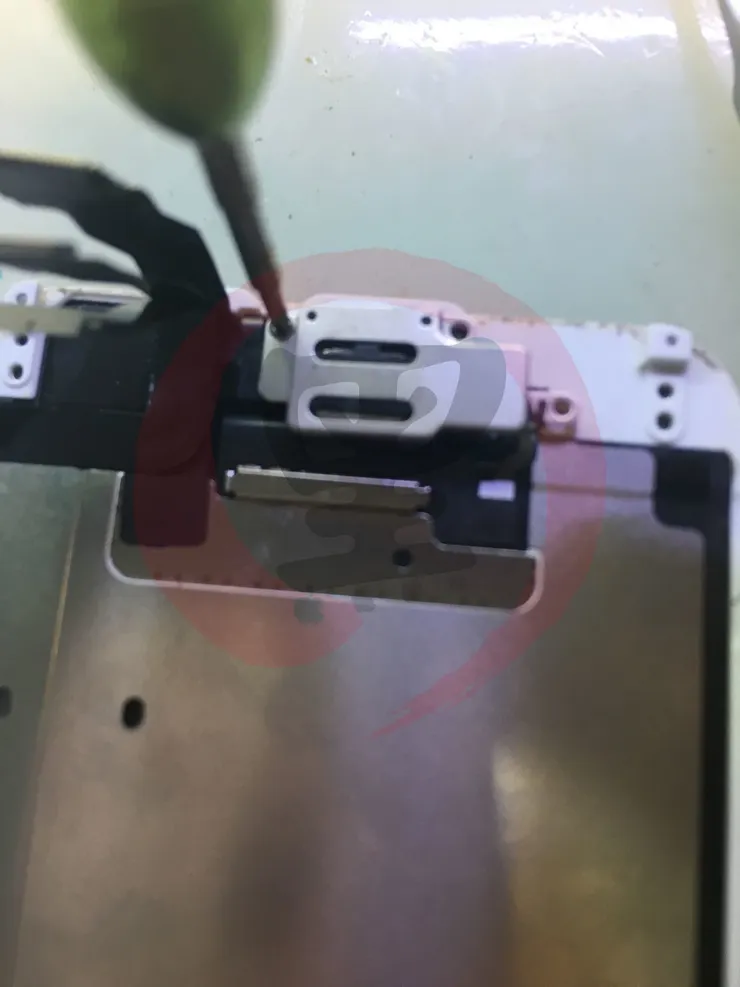

接者將聽筒取下

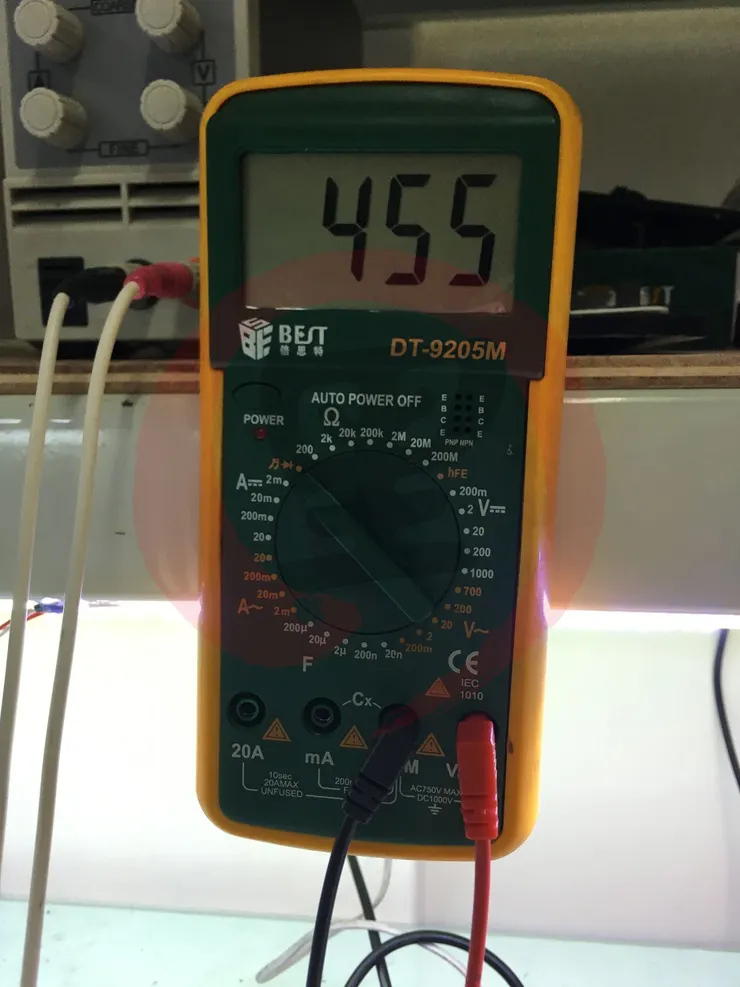

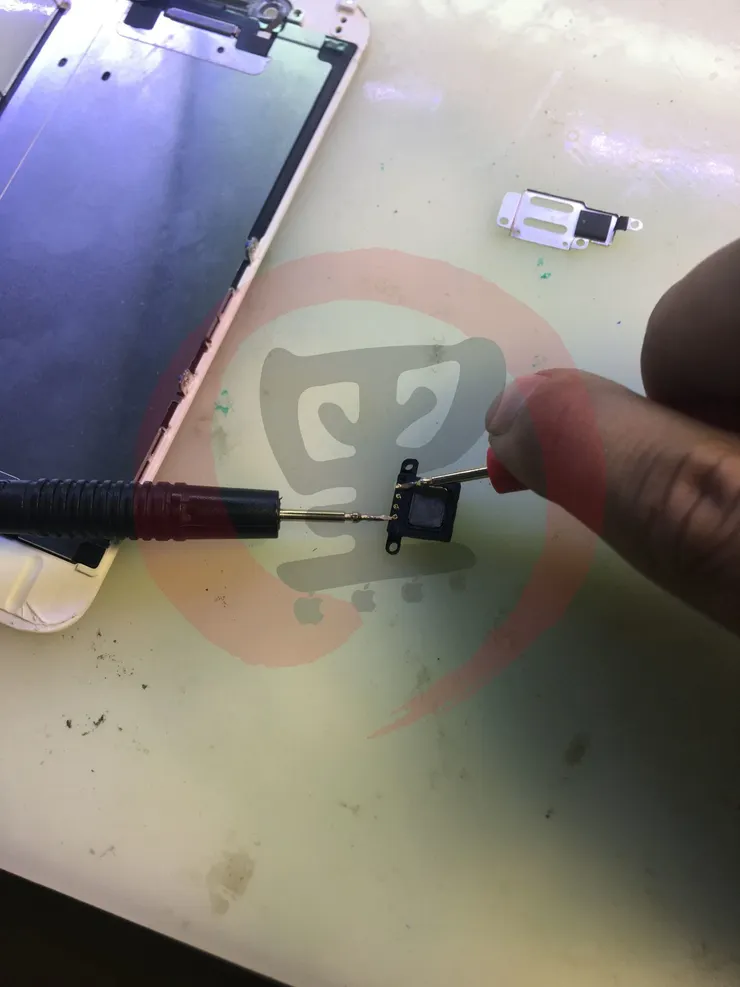

使用三用電錶測量聽筒

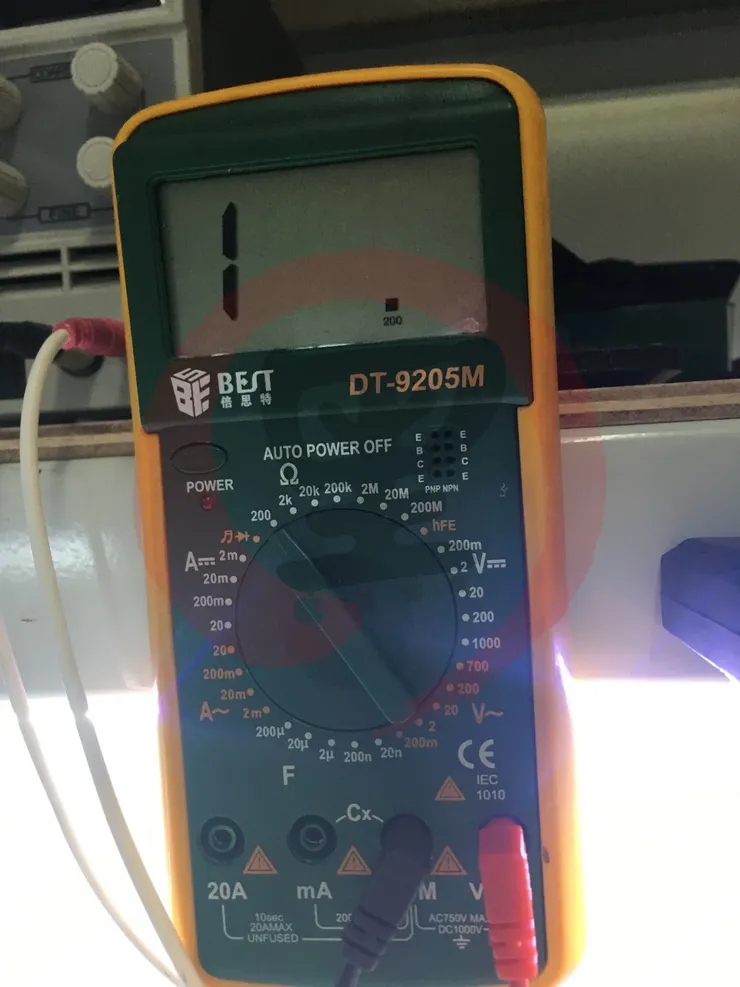

發現聽筒異常

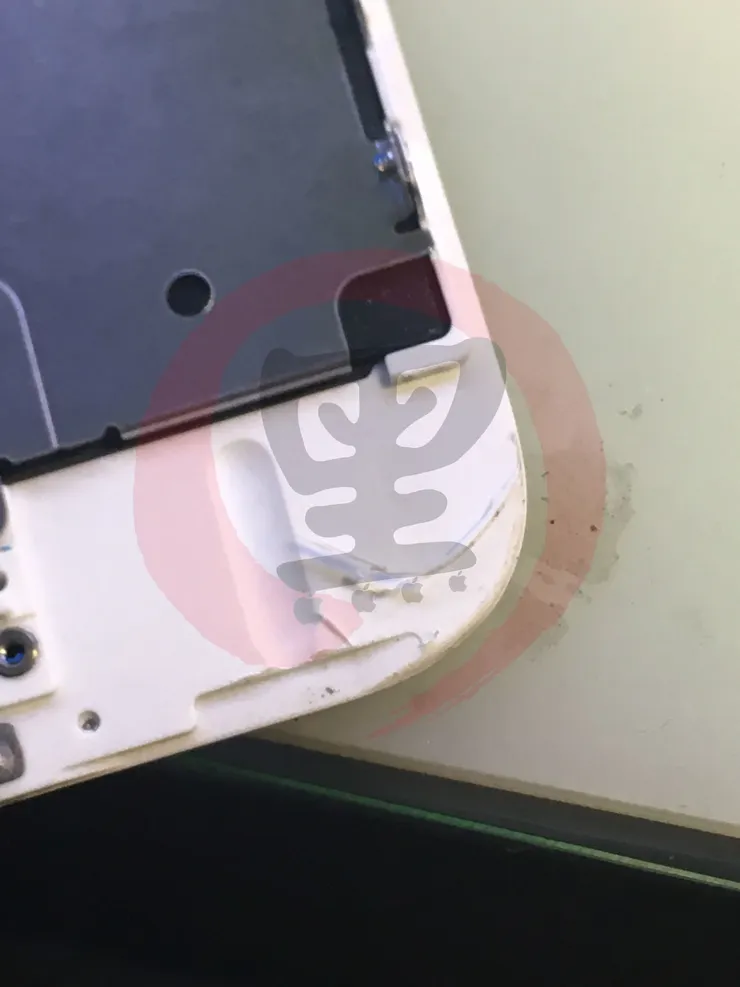

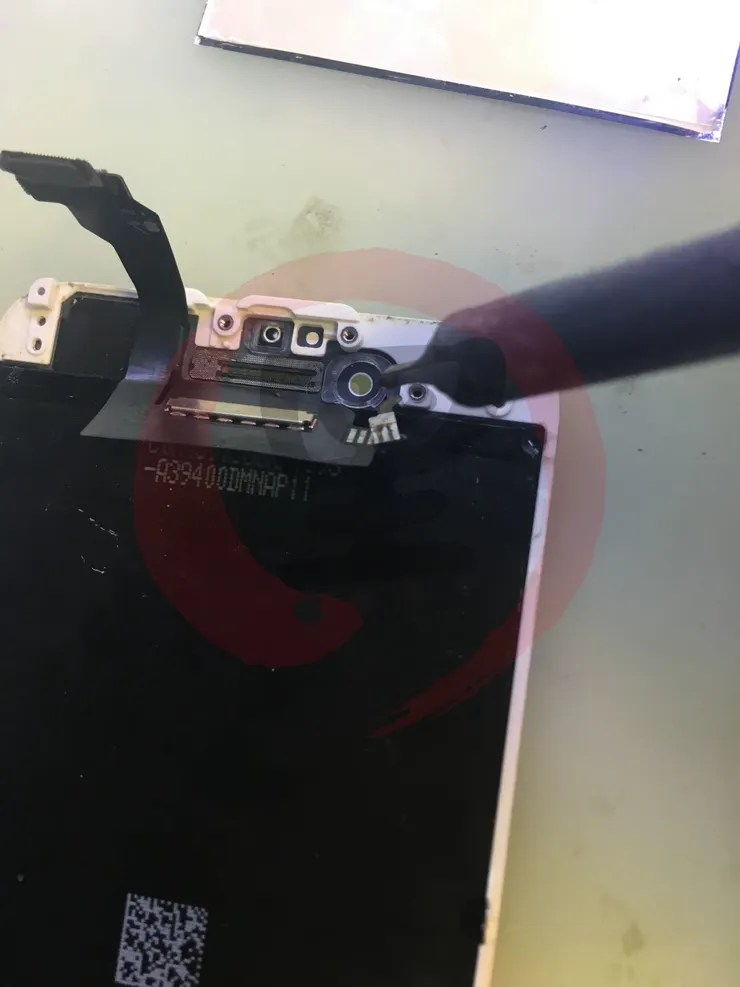

在面板的右下角，發現有傷，應該是曾經換過面板的，因支架的大小不合導致

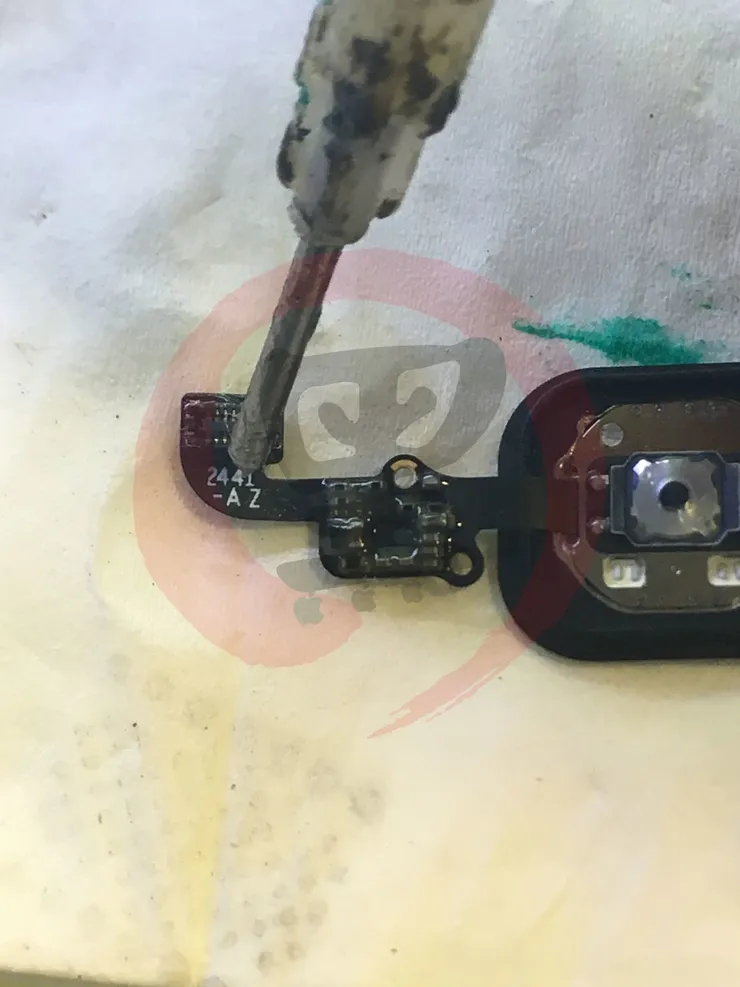

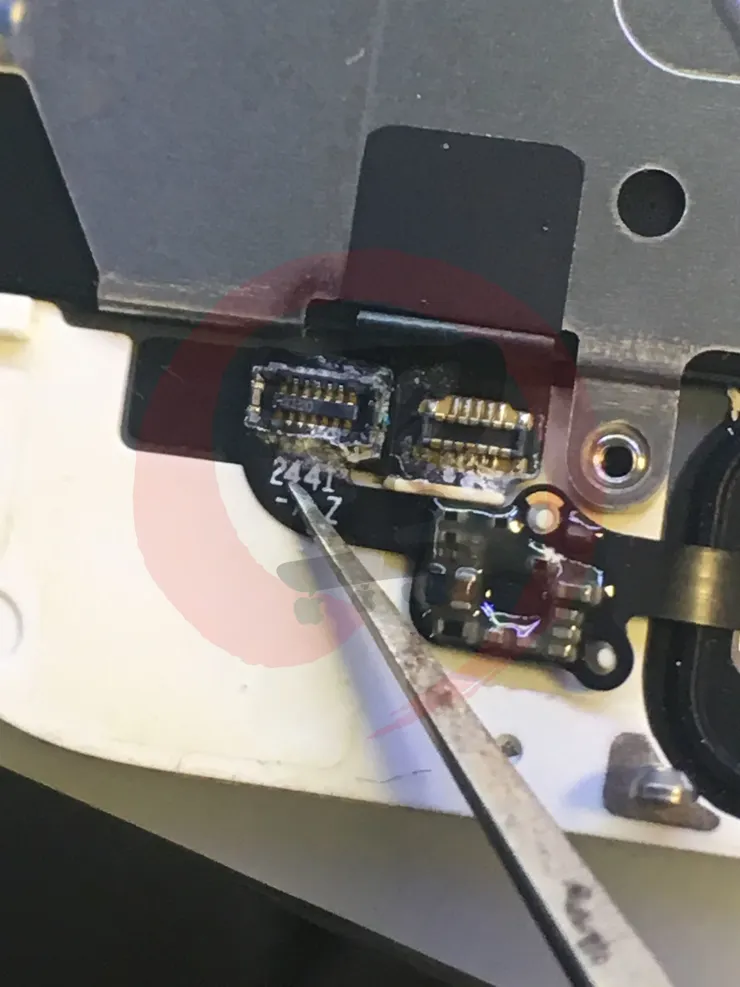

把指紋排線取下，也是驚為天人，整個座子都爛掉了
如果是延伸線還好說，結果是 Touch 的連接座給我腐蝕，只好取下來在重新修補
接者在將延伸線取下
取下後，也可以看到水痕乾的到痕跡

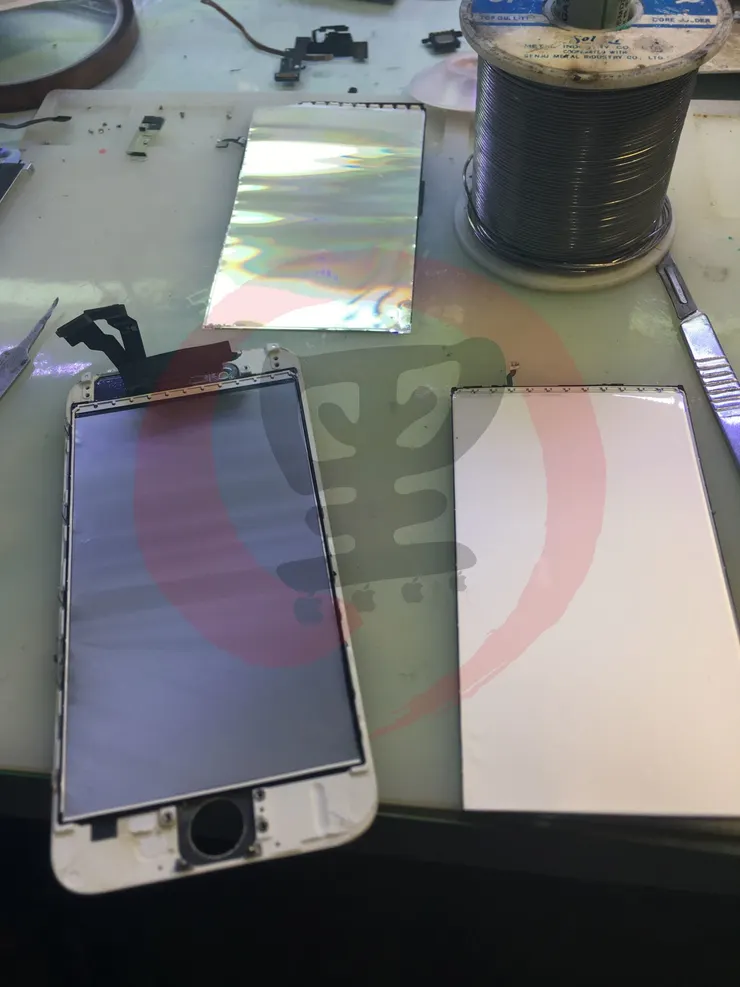

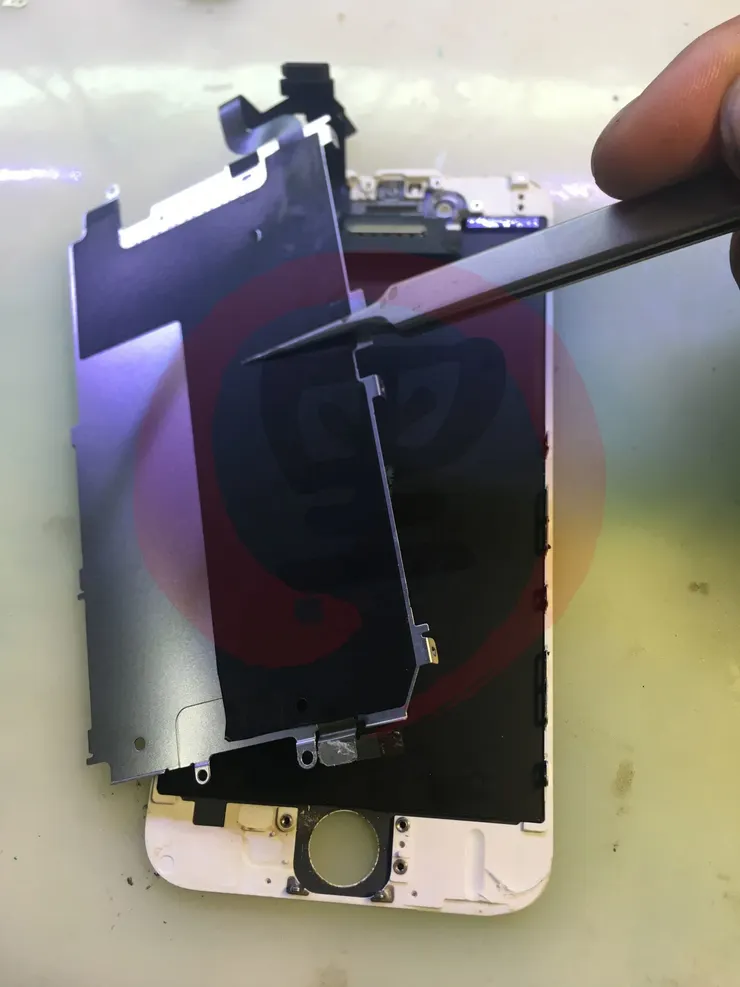

因為要處理面板內的水痕，先將背光模組拆除
拆除後，發現水痕在底偏光的位置，因為風險較高，暫時先不離會

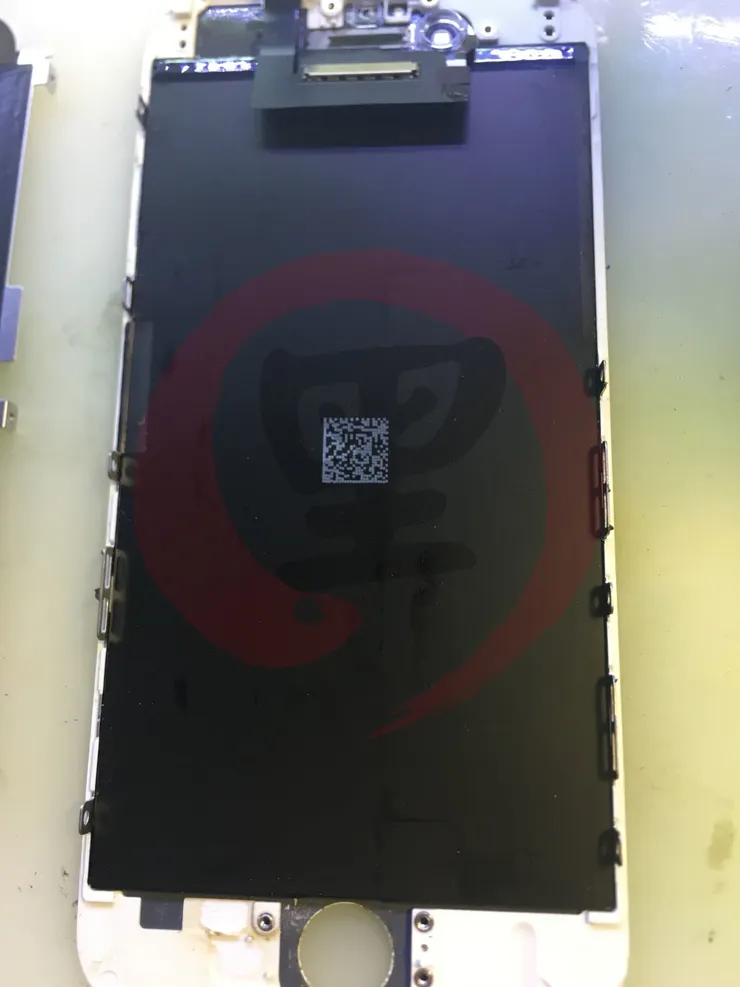

先換一片新的面板上去，聽筒裝上後，發現還是沒有聲音
依電路圖上的標示，開始打值測試

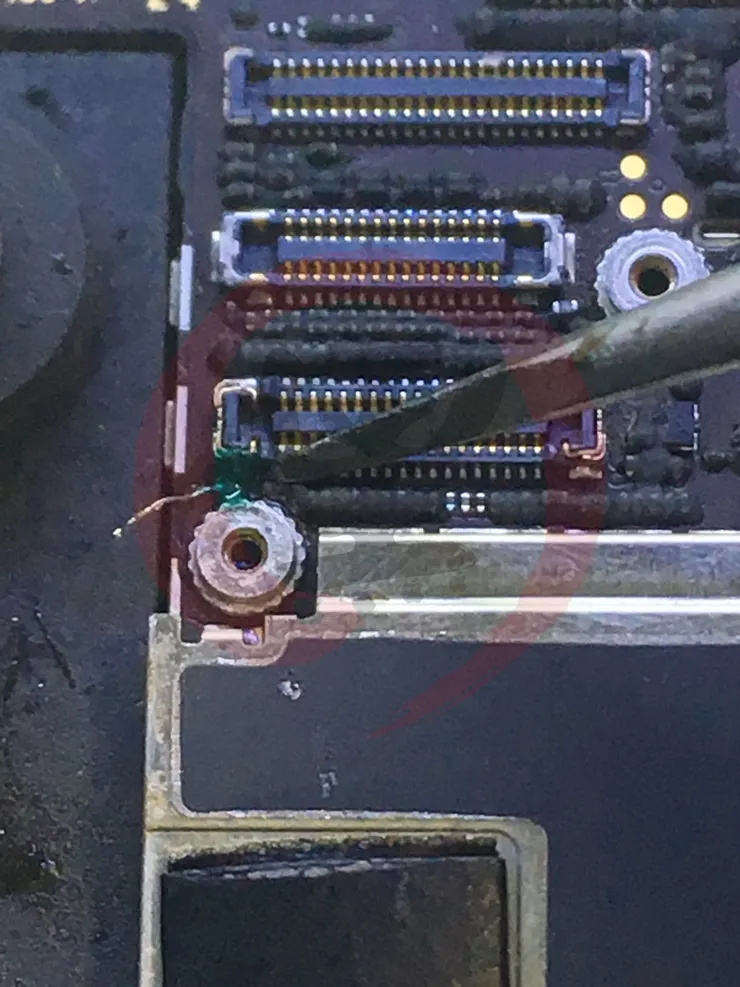

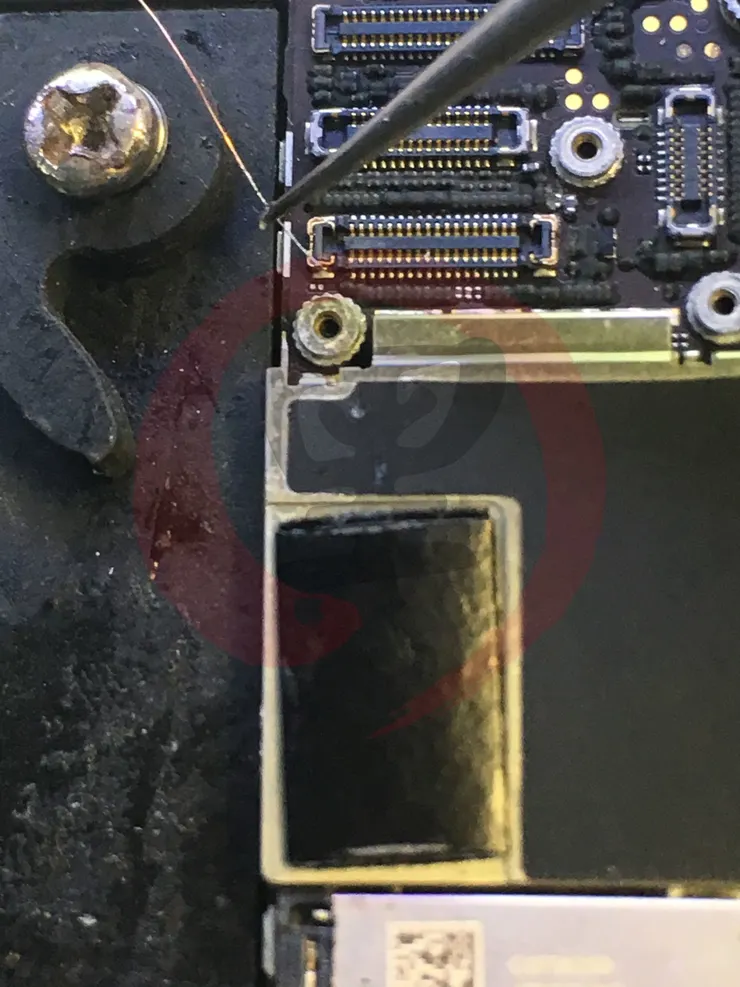

發現電路為斷路，準備好漆包線做飛線

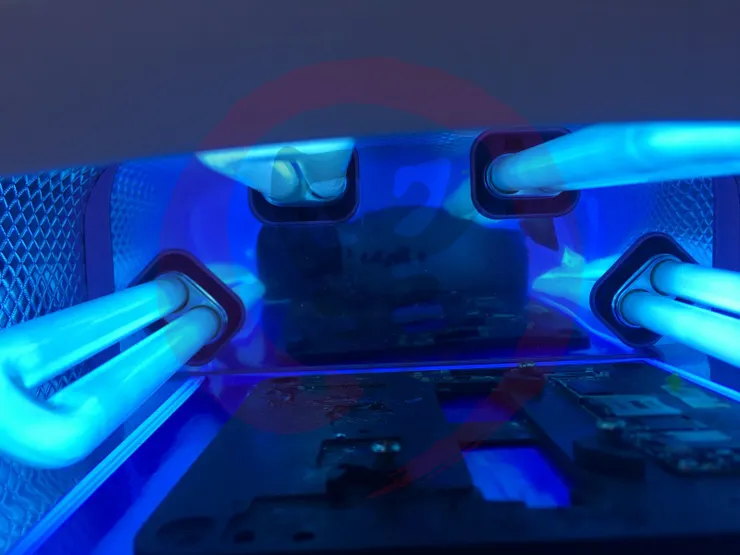

飛線完成，打上絕緣漆並且使用紫光燈固化

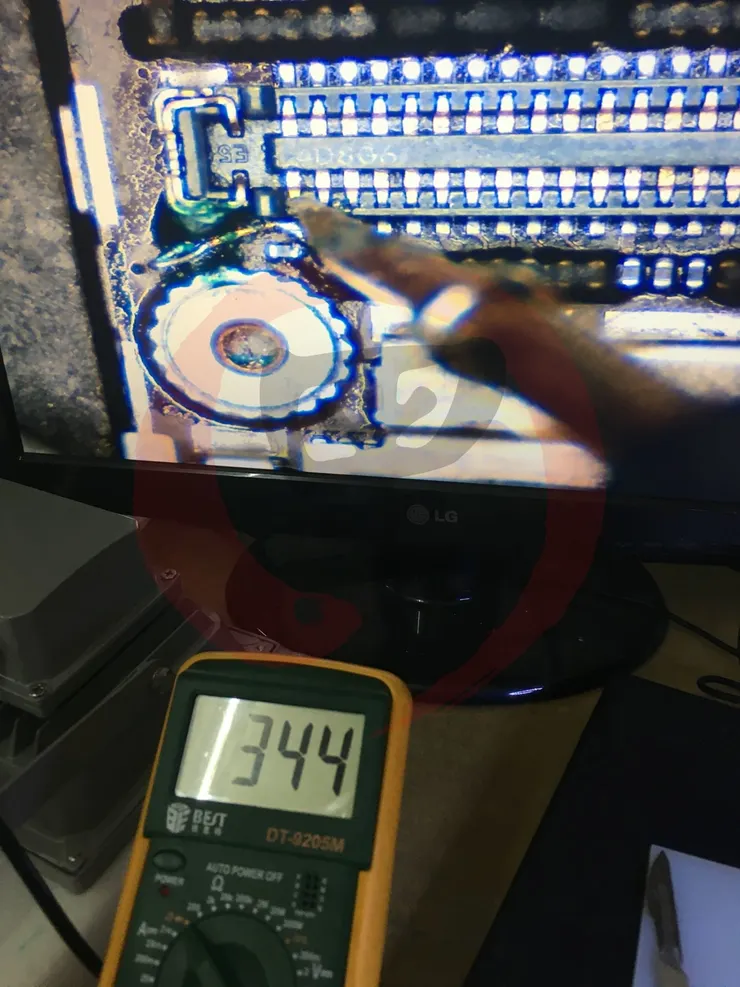

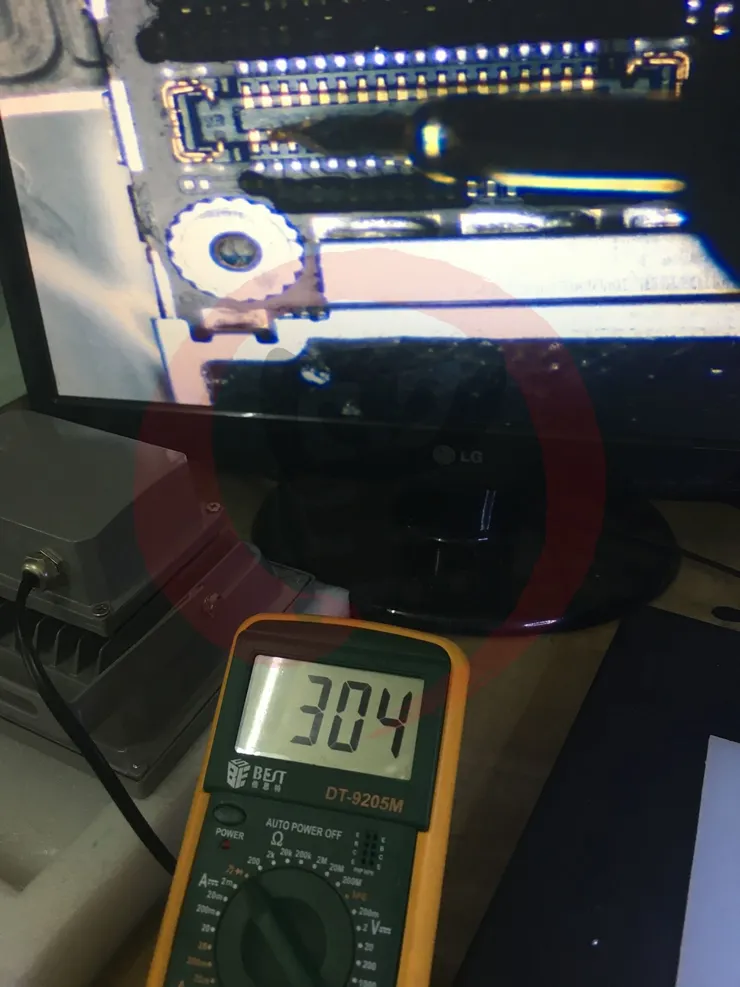

測量斷路的位置，可以得到二極體值，為正常

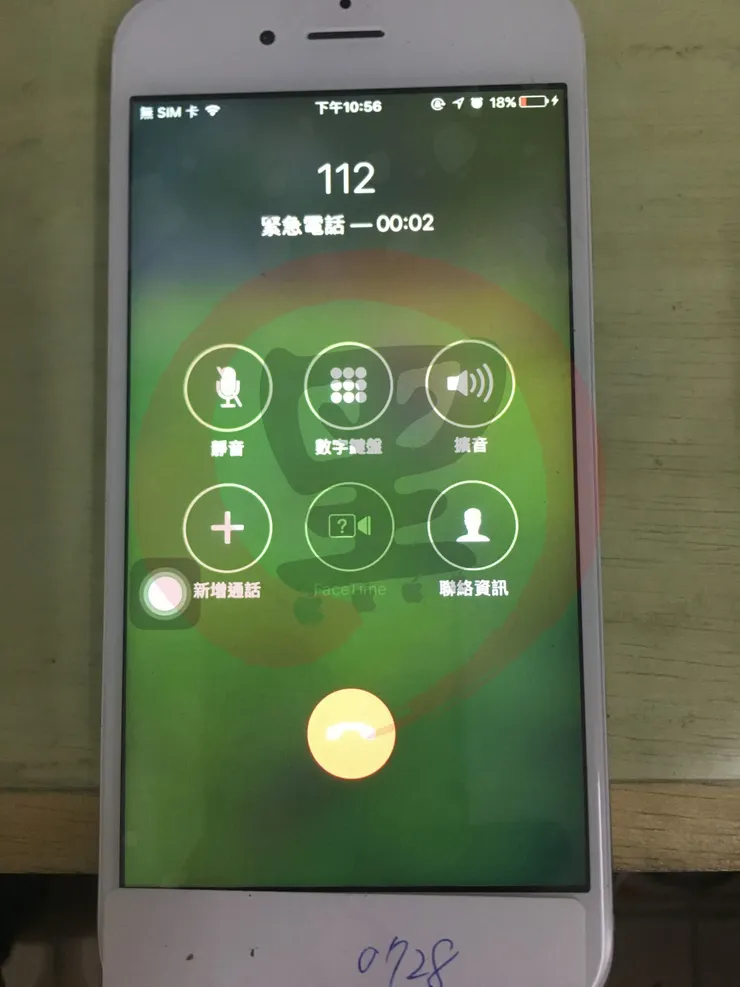

重新上機測試，可以聽的到聲音，同時面板正常，感光元件正在
但是又有一件事是，就是在測試時，發現實體按鍵的音量 - 是不能使用的，只有 + 可以使用

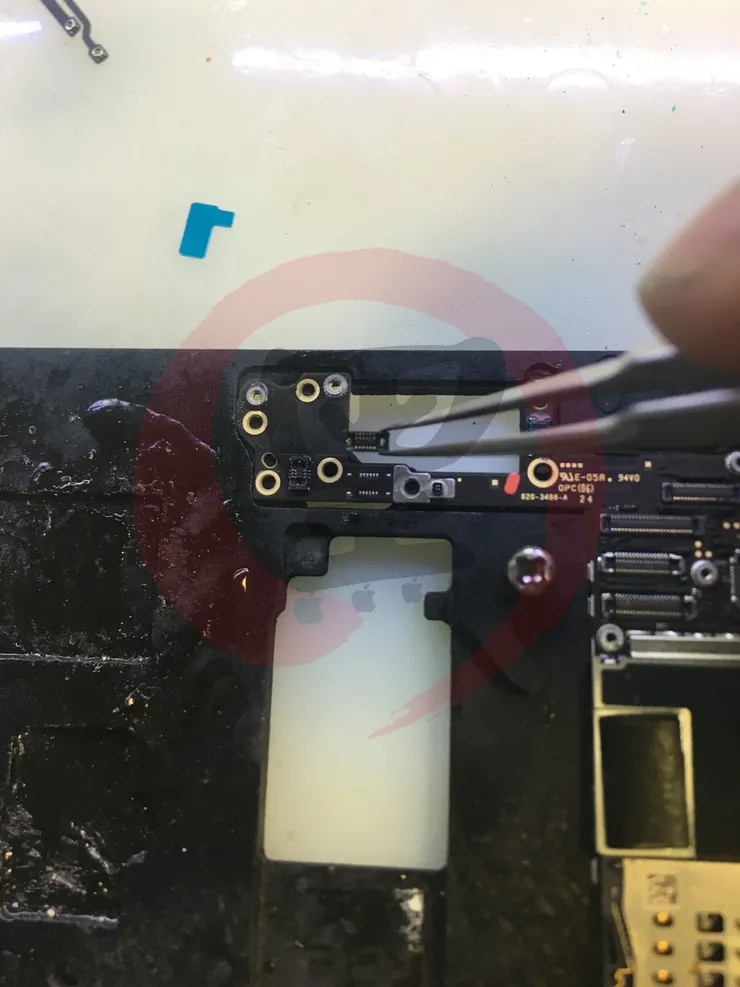

到 J0802 的位置，測導通，發現音量 - 的部份也是一樣斷路

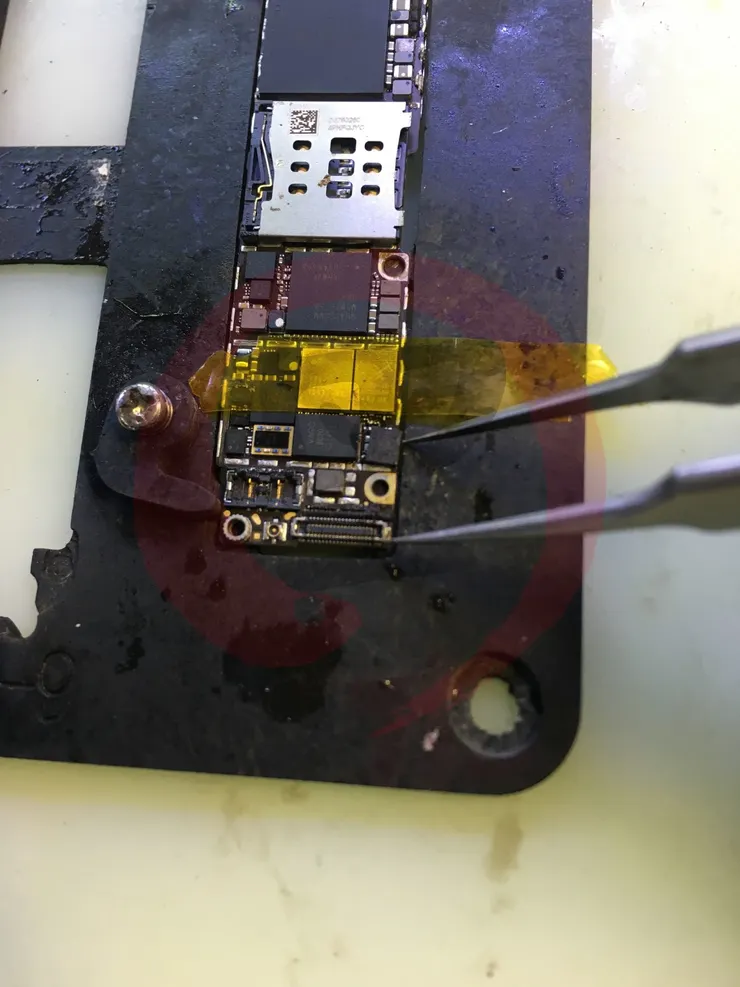

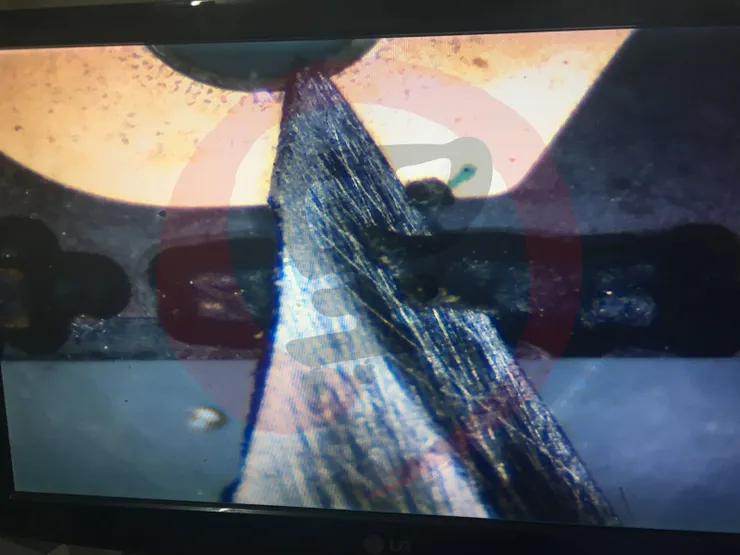

找到導通的元件，使用手術刀將軟膠刮除

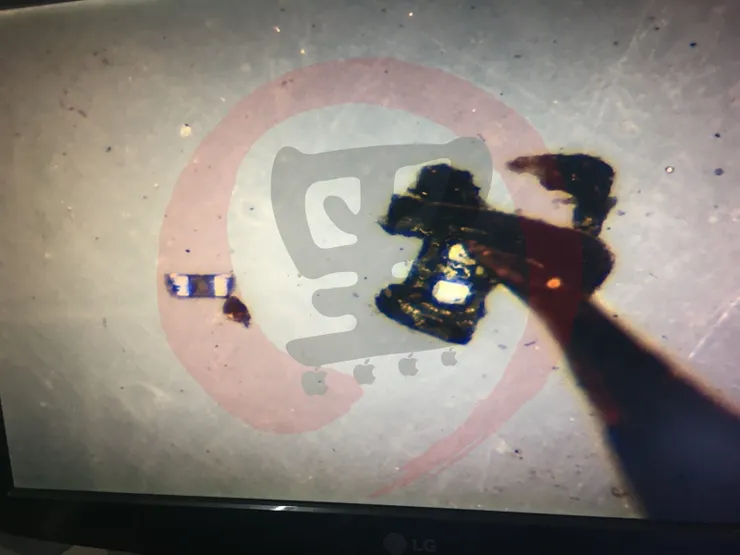

在軟膠刮除後，兩顆元件就已經掉下來了
一顆電容、一顆電感
別罪了方丈還想跑，跑的了和尚跑不了廟，硬是要把它裝回去
在次重新上電測試

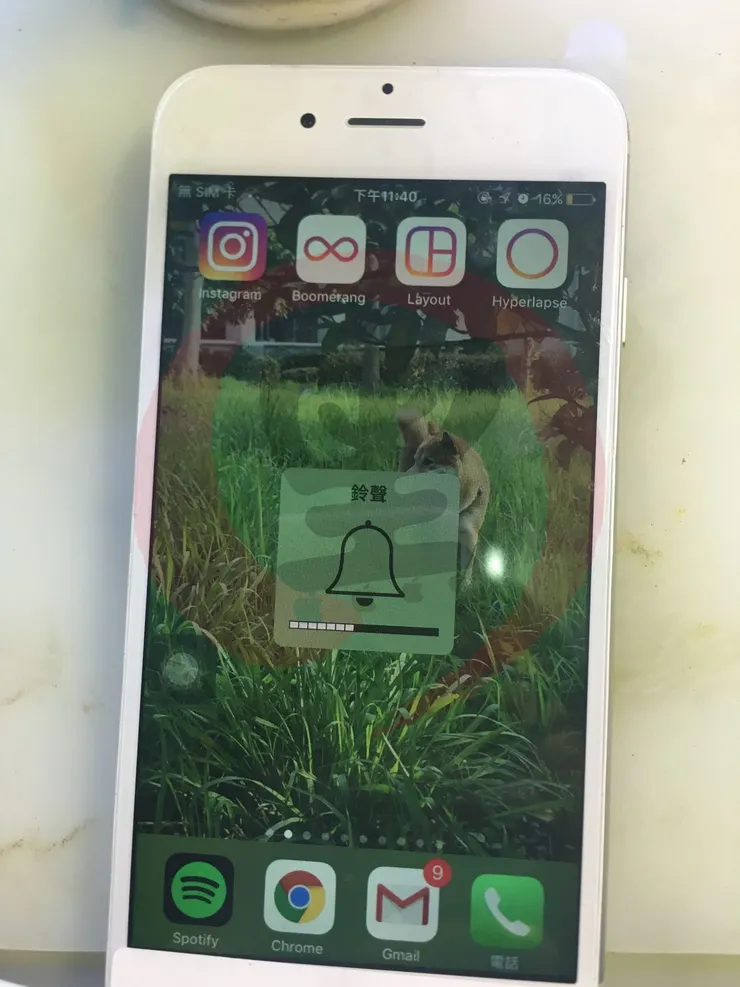

音量 - 可以使用了

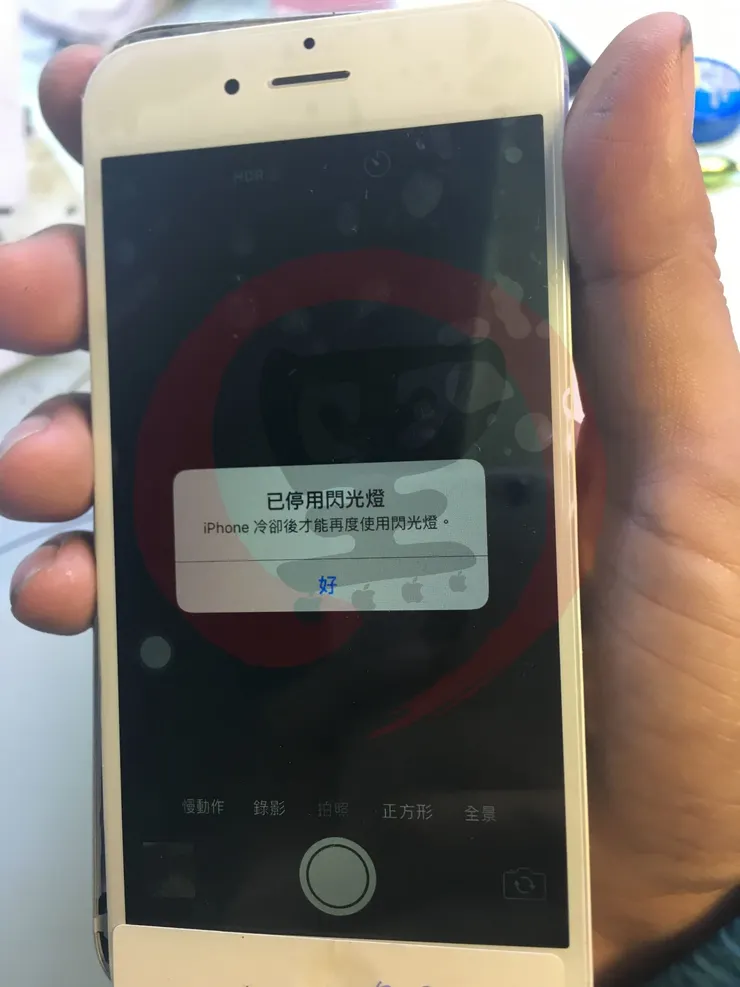

真的是一波三折，折完在折，馬上又發現後鏡頭不能使用

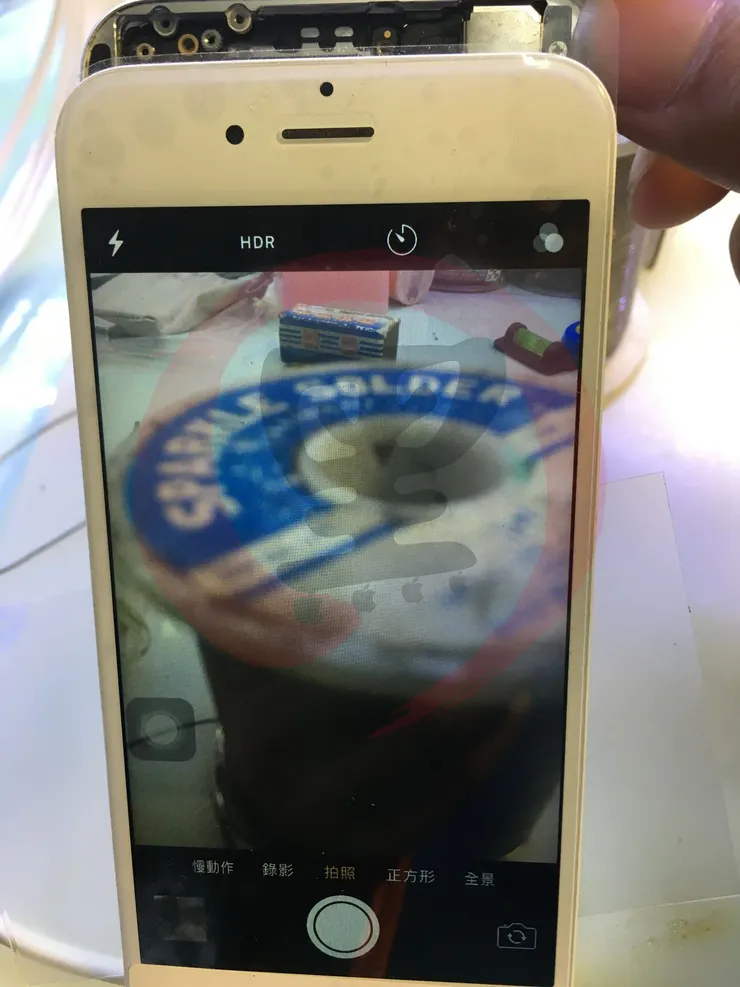

後鏡頭修復的過程，我就不寫了，因為問題太多了，懶的寫了，修復後拍張照

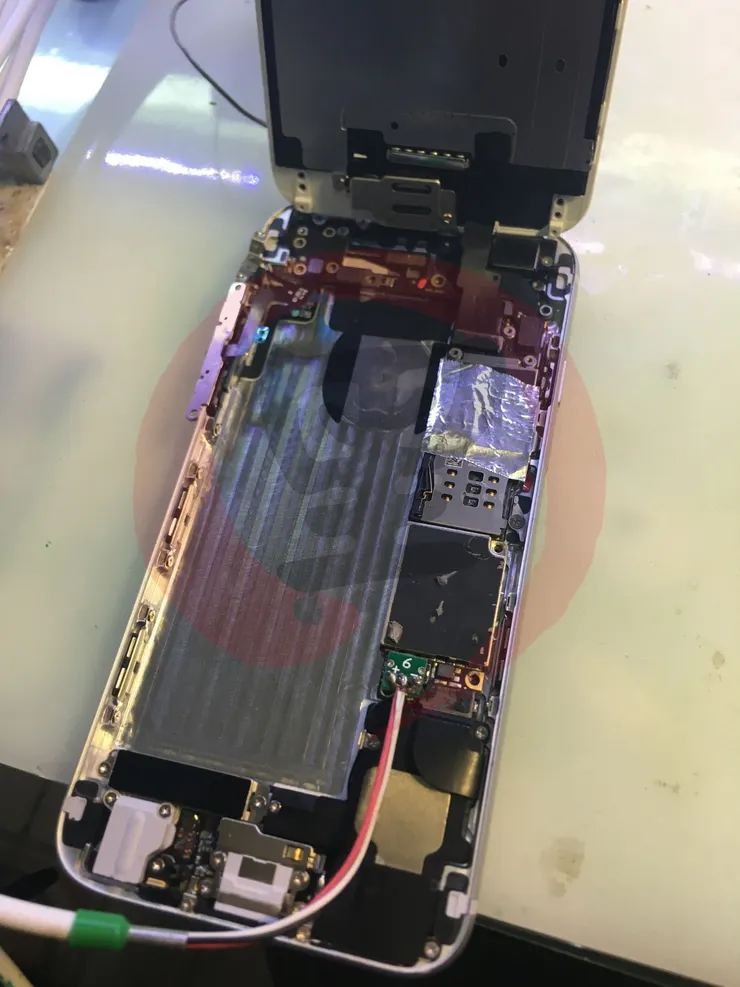

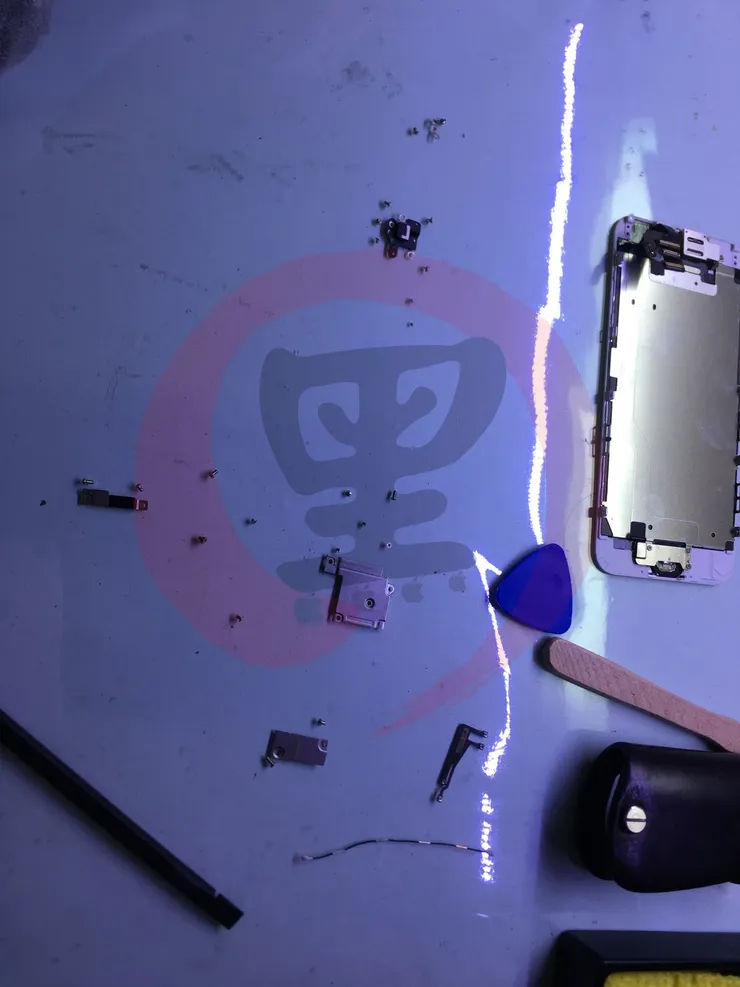

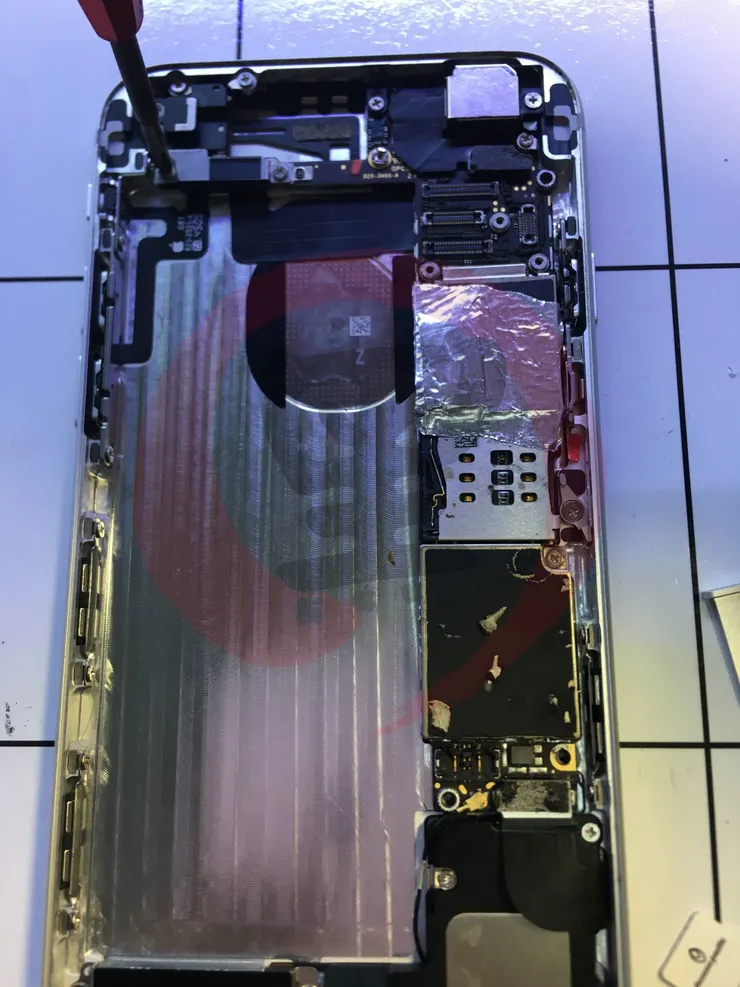

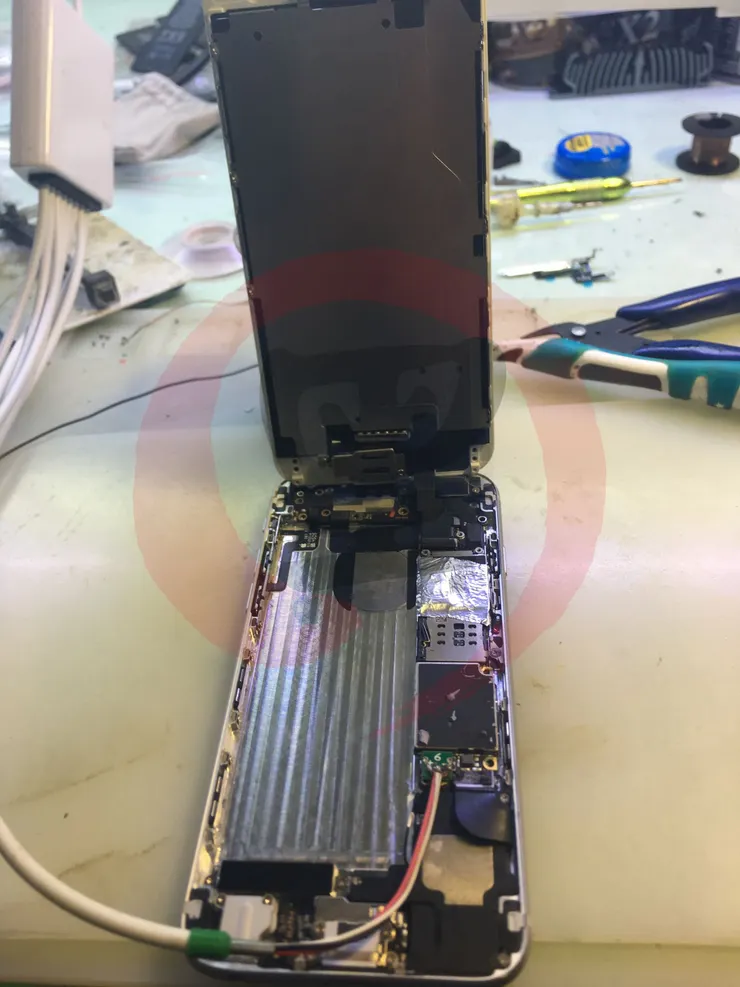

全部開始重新裝機
裝機
原本指紋連接座爛掉，更換後也可以正確讀寫指紋碼片，收工！！
