各位好，我是台灣黑手，黑手的黑，黑手的手，今天講的是一台二修的 ZB633KL，客戶送修時有表示原本這顆 IC 發熱，所以有拆下來重新安裝過，我看晶片本體是有些許破裂，就先不管它到底是不是好的，反正先更換良品再說，只是在此之前，我們要先確認一下那條線路引起的
先將 PMI 的引腳定義調閱出來，可以確認該晶片 PMI 本體有控制 B+ / LDO OUT / PWR / CHG 這幾個部份，再測量外圍線路時，已確認 PWR 為異常，拆除後雖然數值上升，但依舊不是屬於正常值，還是偏低
高通的手機，除了較早期的電源外，其它都是雙電源或三電源構成，所以除了 PMI 外，一定還有一顆 PM 主電源，我將金屬蔽避板取下後，確認也找到了主電源，可以看到上頭有擊穿的現象
從分件分佈圖，並沒有提到該顆晶片的，這部份可以去翻晶片手冊，這裡就不多說，我將晶片卸下後，數值大幅提升，此時為正常，因為其中一個負載被卸除，並且也更換好良品
PWR 已回復正常，接者要觸發，同樣找了一下電路圖，可以找到 ANT 的 POWER ON 的定義，既然是 ANT 來表示，那代表開機觸發，是用天線彈針的方式，並非是由 CONN 的種類

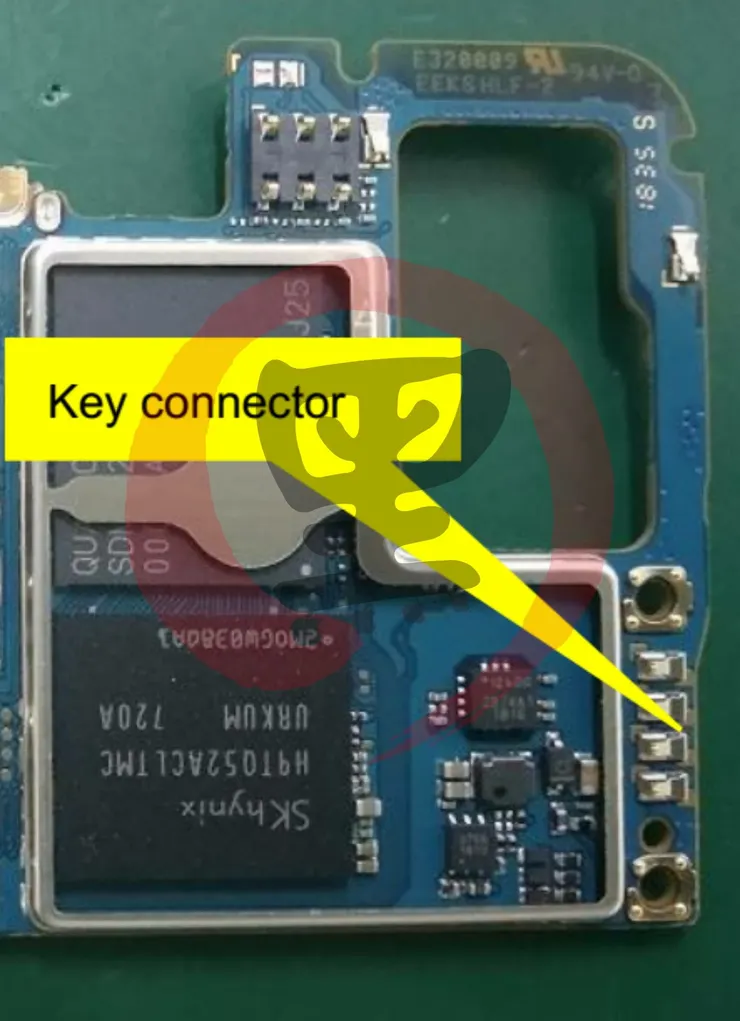

是的，沒錯，依元件分佈圖上，也指示到了，總共有四隻引腳，要怎麼看呢？其實很簡單，一隻為公共接地端，另外三隻分別為，開機鍵、音量上鍵，音量下鍵

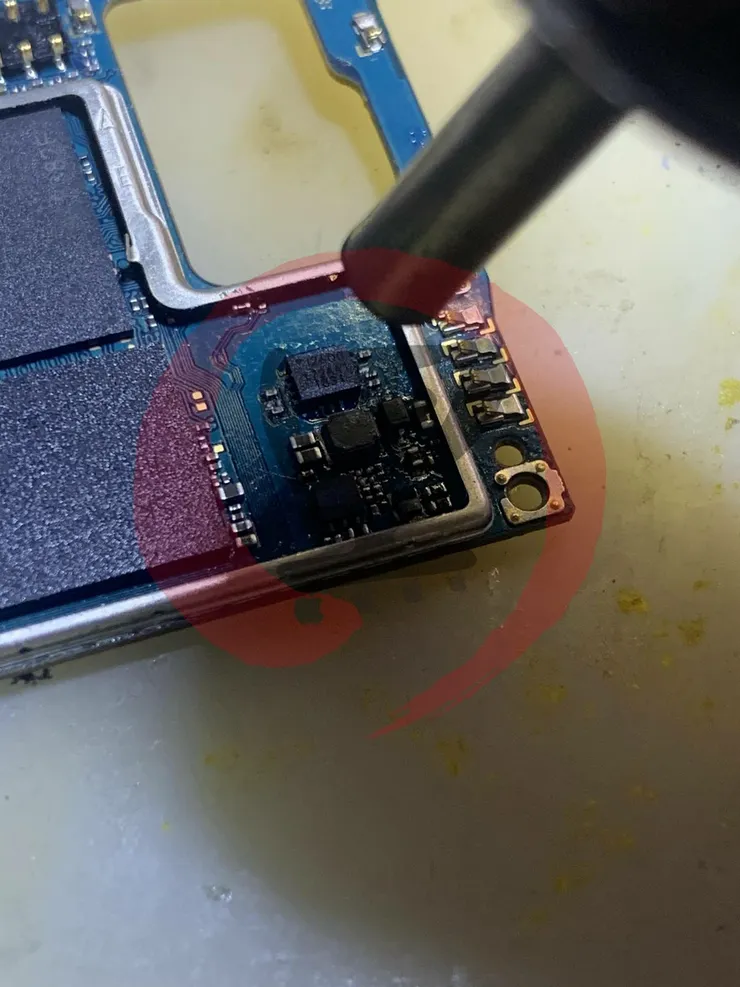

配合相對的電池保護板，夾電 4V 觸發引腳，開機電流還是不正常，大約 0~40~60~72~138ma 左右反覆歸零，有時候是停在 140ma
但目前可以確認的就是，供電部份應該是正常的，接者要排除信號類的問題，首先一樣為主控信號 I2C 來排查，查到一顆 IC

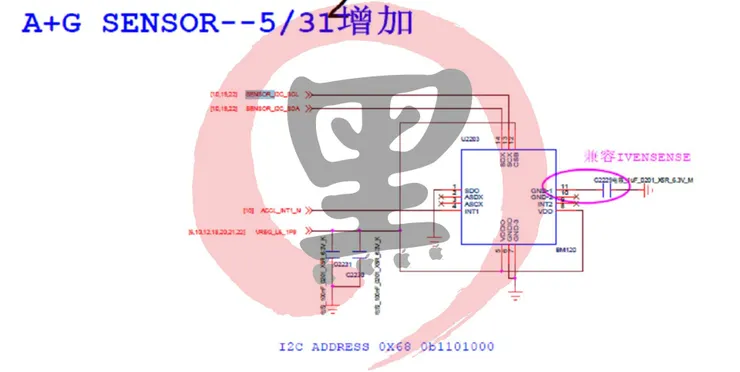

該晶片名稱為 A+G SENSOR 是什麼意思呢？因為電路圖上都是縮寫，所以這種寫法是很正常的，縮寫可以縮寫到只有一顆字，還可以看出來是什麼東西，這就神了吧！
A 指的是加速度器，也就是 Accelerometer，常見的縮寫有 Accel
G 指的是陀螺儀，也就是 Gyroscope 常見的縮寫有 Gyro

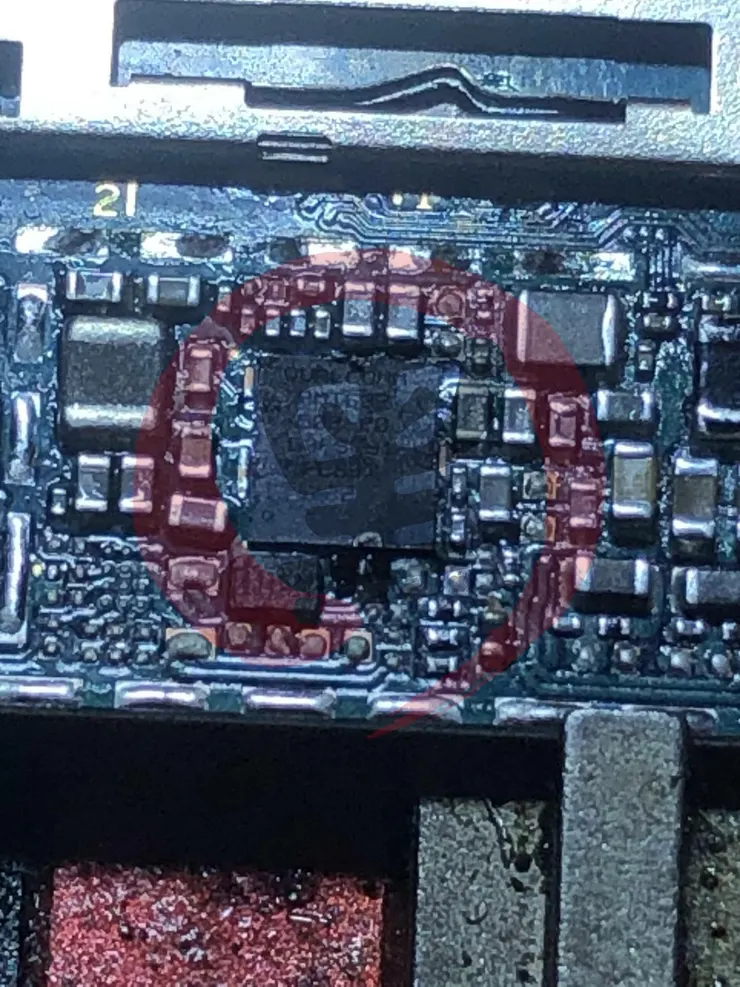

所以 A+ G SENSOR ，也就是「Accelerometer and Gyro Sensor」，該晶片的 I2C_SCL 主控信號，該信號在總線觸發後，晶片異常（俱體什麼異常說不準），反正示波器抓不到該總線，導致自檢程序失敗，而無法開機，更換良品即可

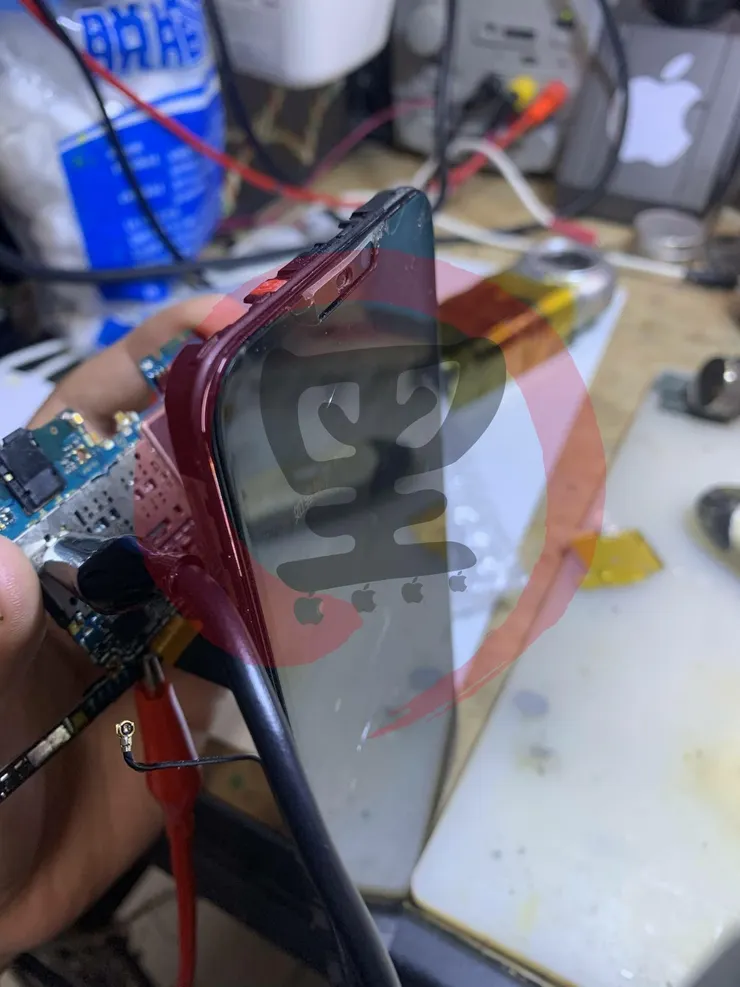

更換後觸發電流回復正常，且達到峰值電流，並將面板安裝上

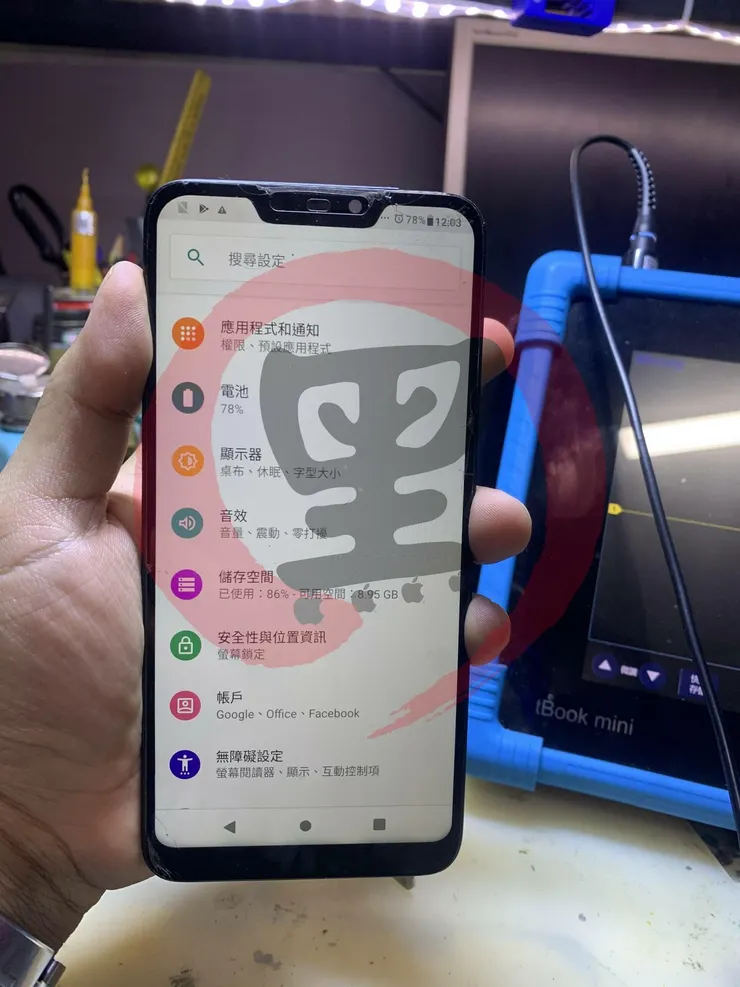

成功救回客戶的資料，完美修復，自己動手，豐衣足食！
