各位好，我是台灣黑手，黑手的黑，黑手的手，今天講的是一台 iPhone 11 Pro MAX 沒有無服的故障，客戶送修手機後，首先檢測 *#06# 是有出序號的，但撥打 112 是通話失敗

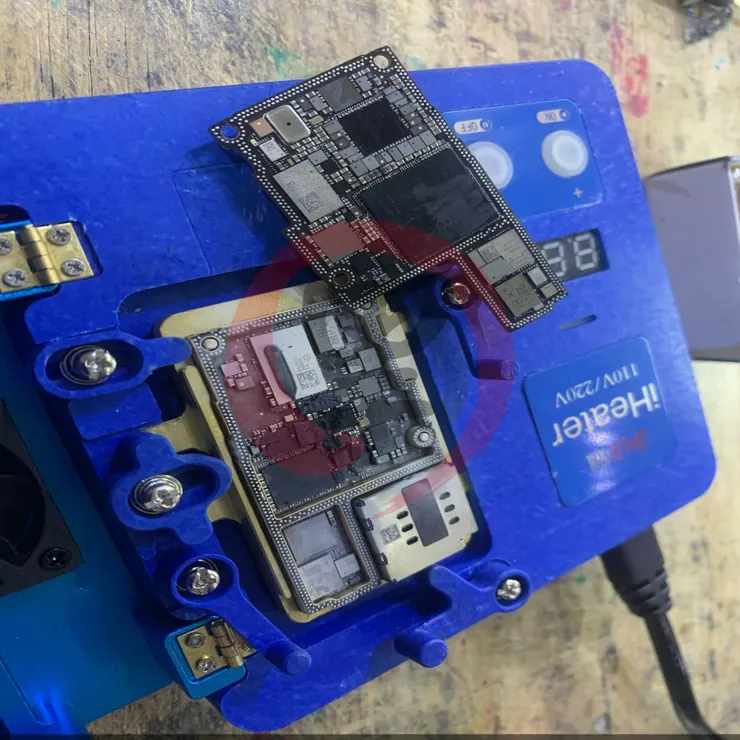

iPhone 11 Pro MAX 其實有幾個位置是比較容易故障，先上加熱平台分層開

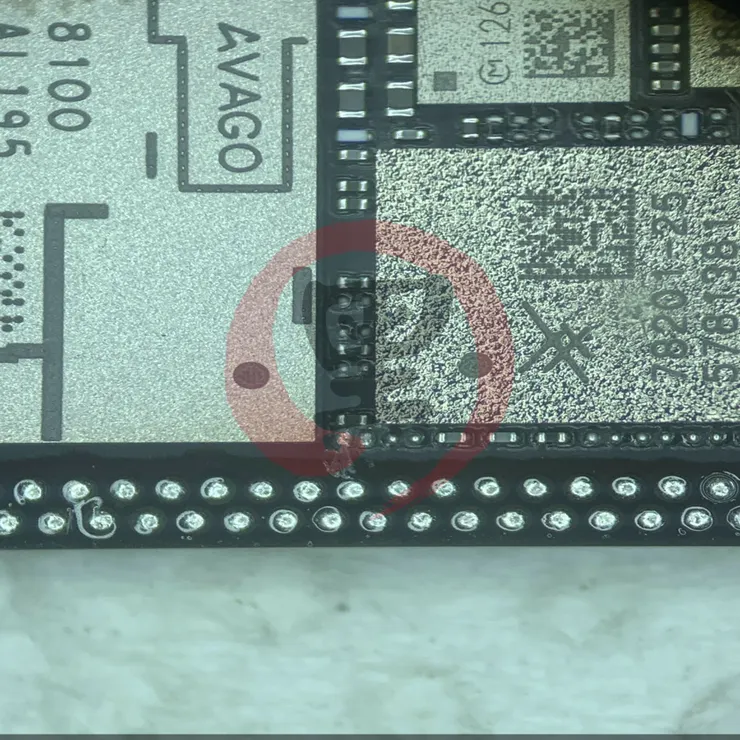

首先也是先檢測功放旁路電容這裡，確實在回路中是處於短路的
但在拆除兩顆常見的故障後，發現線路依舊是異常，直接上電大約 2V 的左右，確是擊穿到另下一端的電容
沒發現什麼異常後，就開始重新結合回去

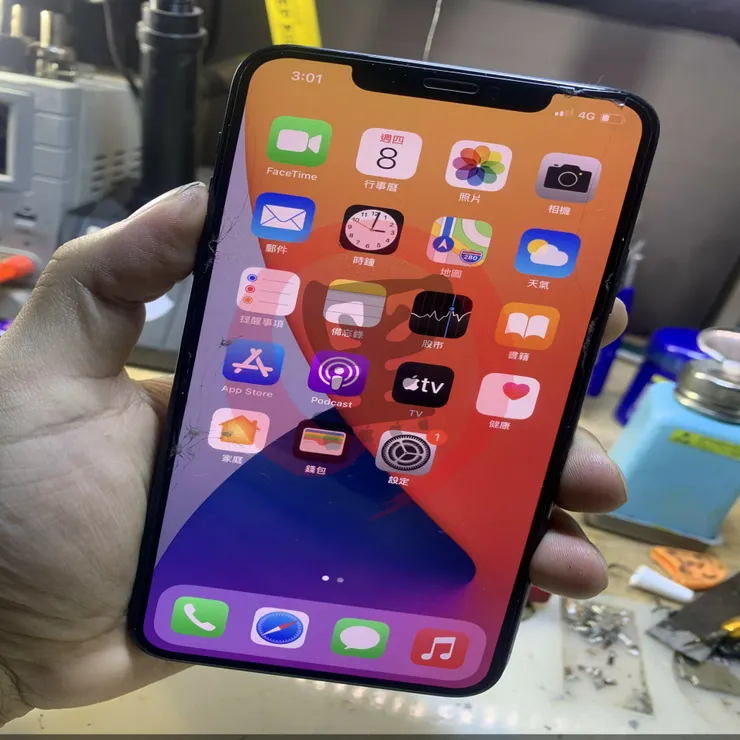

結合回去之後，一切都還算蠻正常的，可以看到右上有讀卡識別，上網通話也都正常，後來我就放者熱機，不過到了第二天就發現，他的數據機不見了，一開始以為是中框沒有貼好虛掉了，重新接者測試器也不正常
那到底是上層引起的？還是下層呢？說實話，我到沒有特別去查，就直接動下層板了，我先將基頻處理器卸下，檢測一下焊點沒有掉點，因為這台可能原先是摔機導致的故障，不過很可惜，沒有掉點

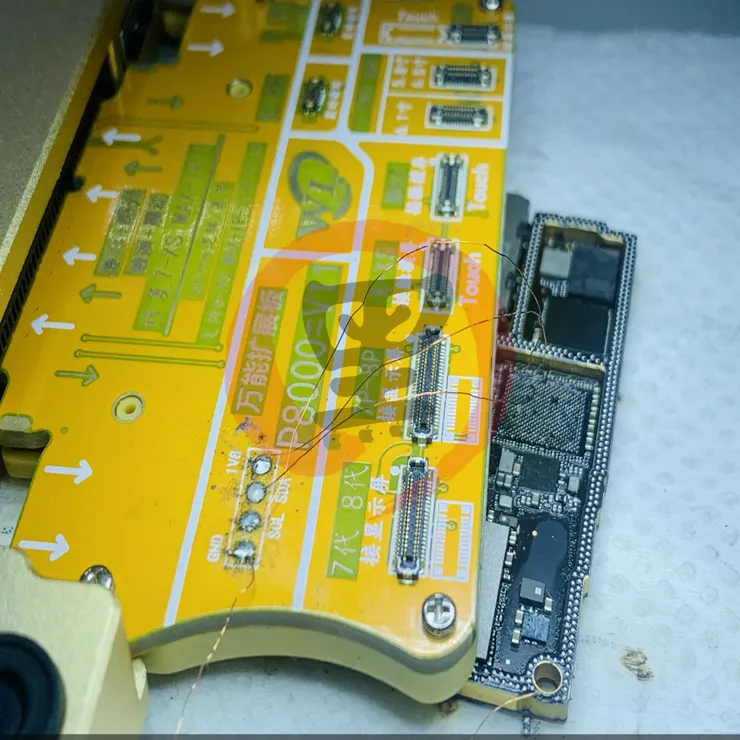

接者使用萬隆 I2C 的燒錄器，將 I2C_SDA/SCL/1.8V/GND 都跳線在轉接板上

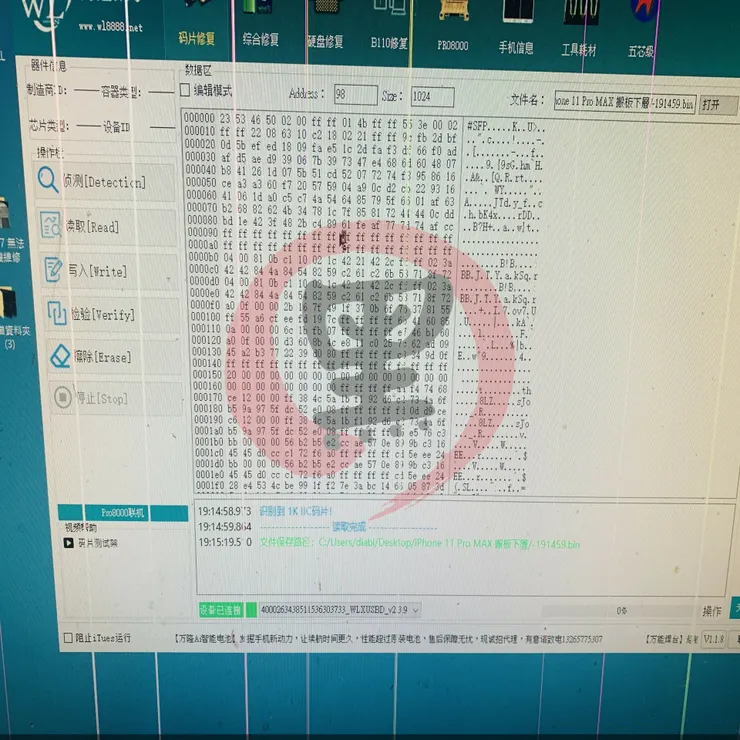

並且使用主程式將 BB_EEPROM 的機碼資料讀出來，確認起始點為 #SFP 代表開頭沒有問題，如果開頭有問題，可以透過修復方式，將機碼修復

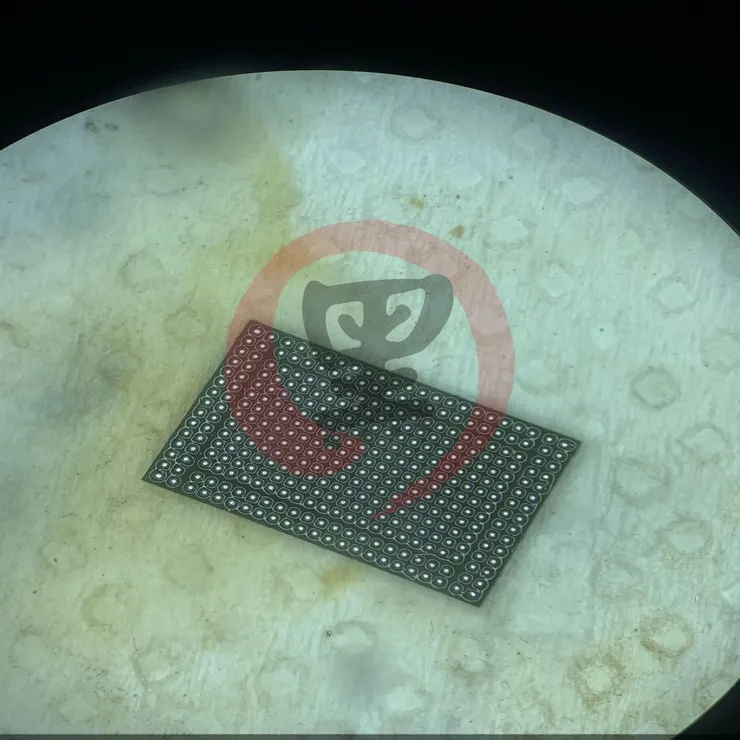

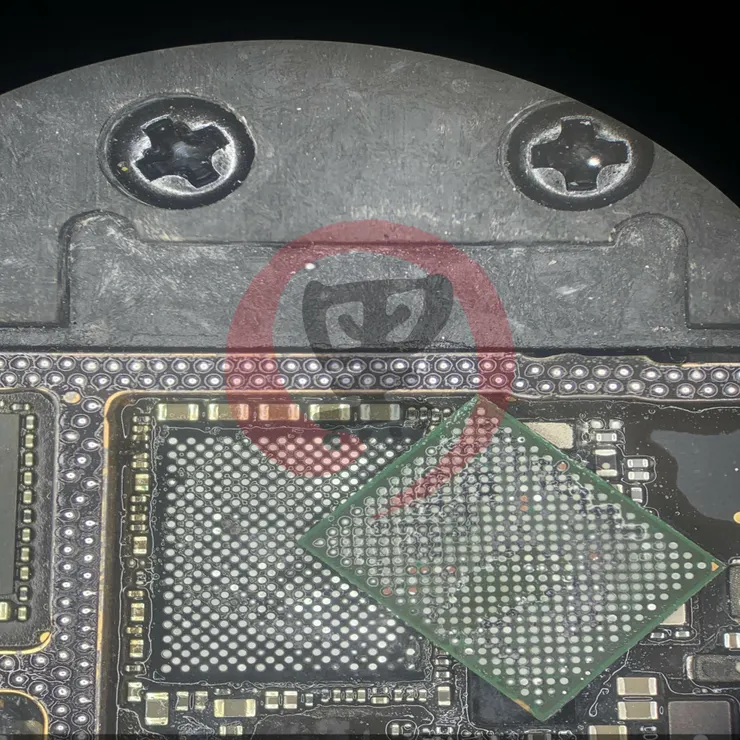

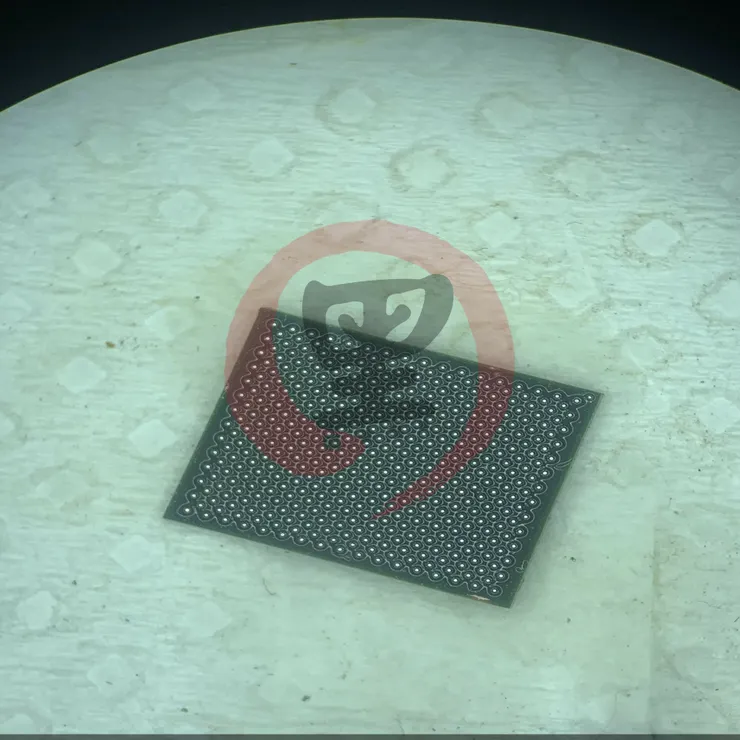

將基頻處理器重新植錫
冋時也需要將 WIFI IC 一併拆下，因為有與 NAND FLASH 綁定，雖然現在精誠有出設備，可以透過中框的部份去做綁定解除，不過那台好像要大約近七張小朋友，我沒錢，所以沒有買

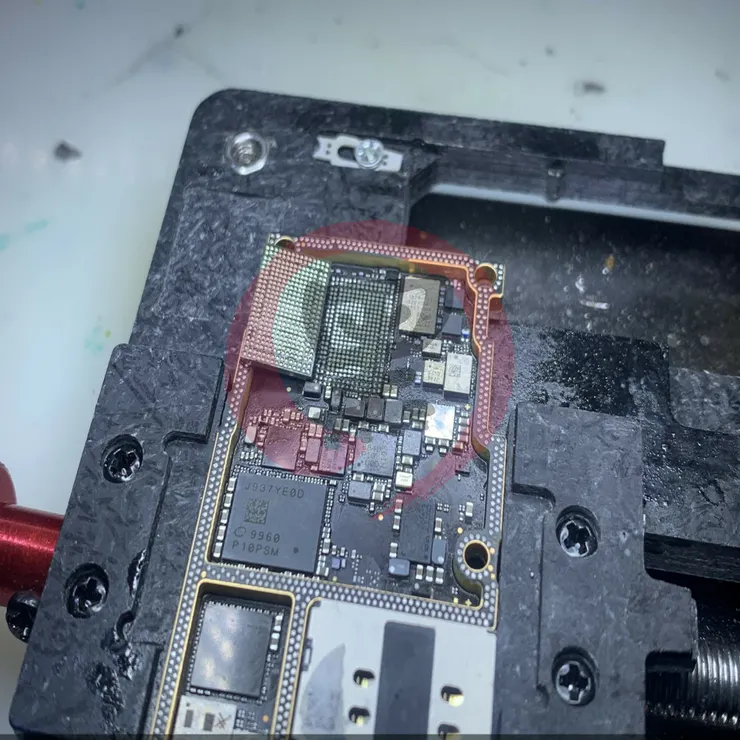

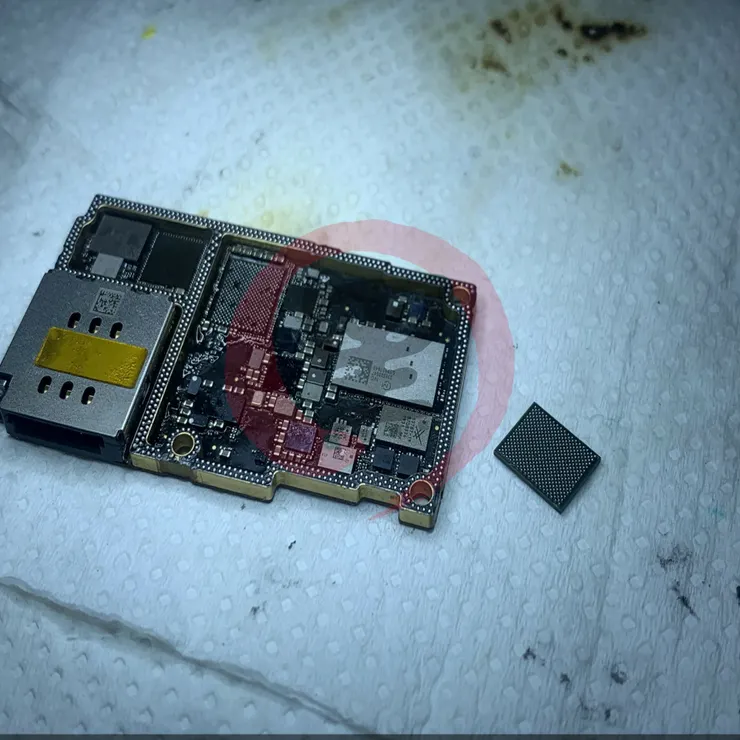

將另一片主機板準備好，同時將基頻處理器、無線區域網路都給卸下，並且重覆燒錄器的操作寫入 EEPROM

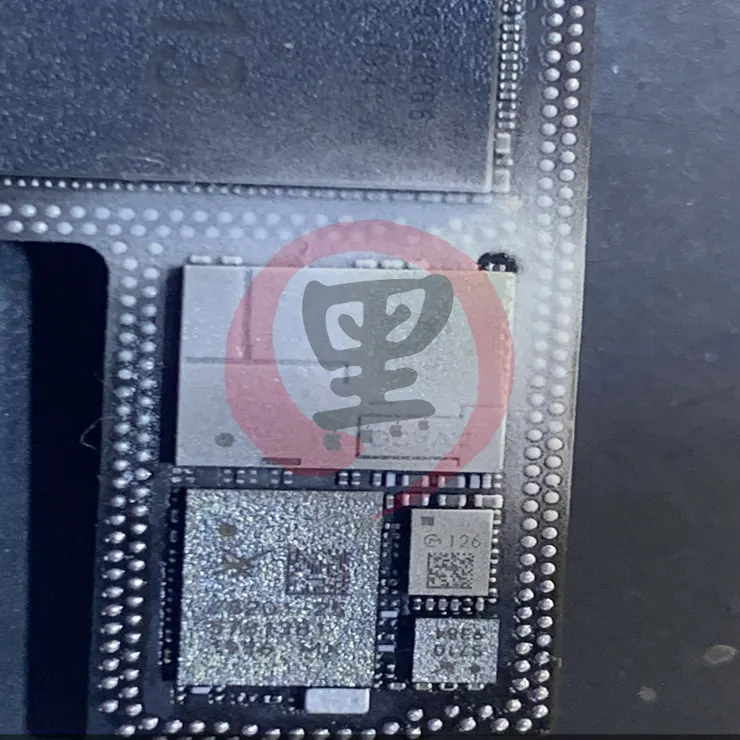

無線區域網晶片植錫

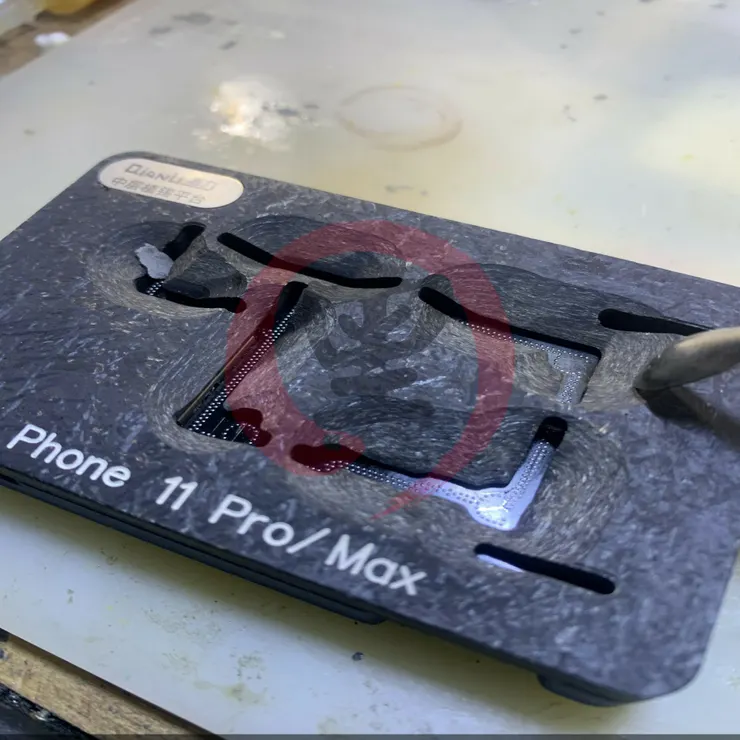

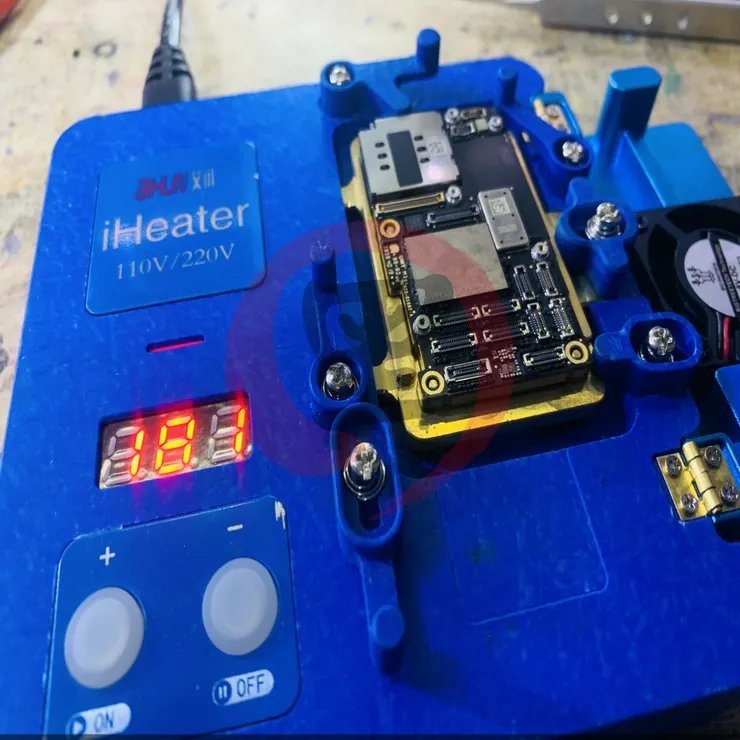

中框全部拖掉植錫，將雙層板結合

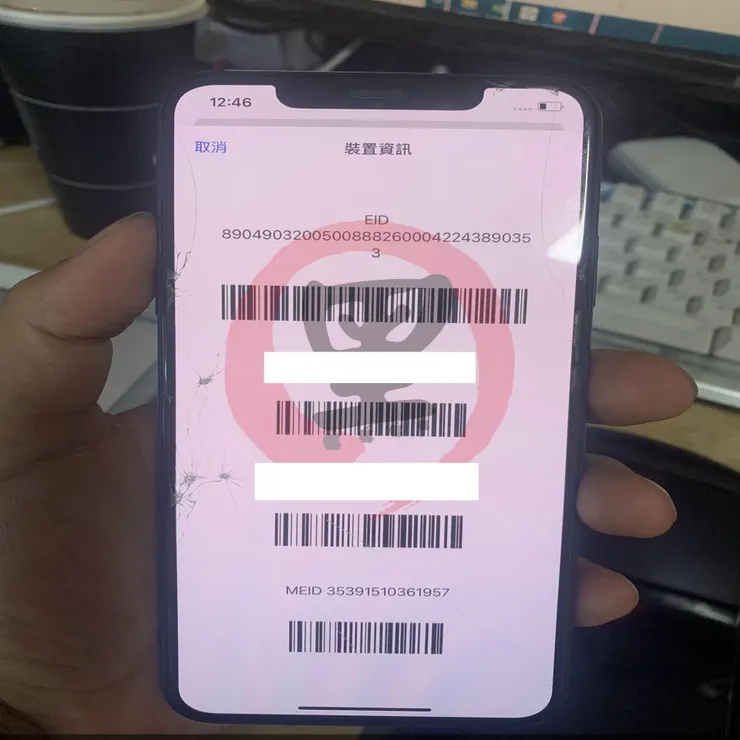

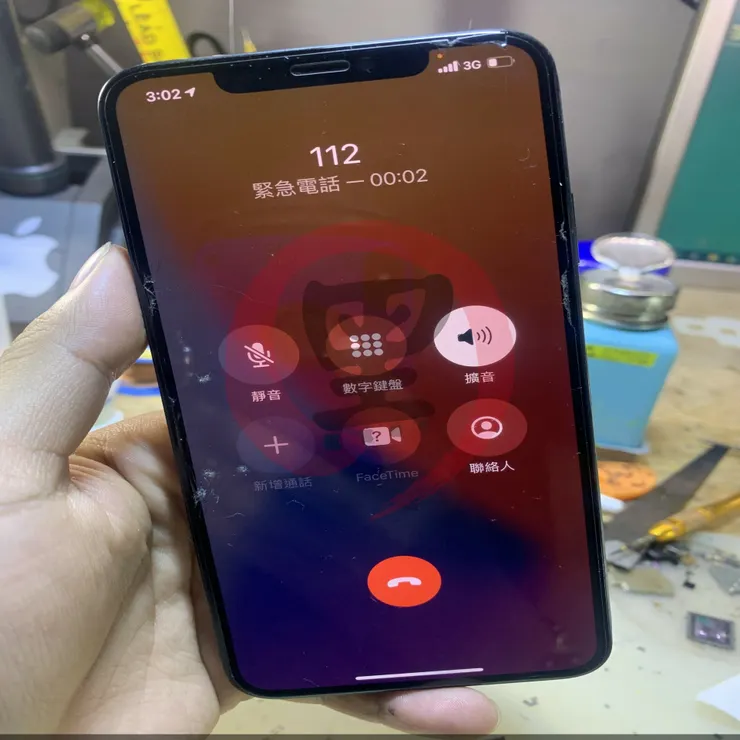

數據機出來了，通話也都正常了，所以很確認引起數據機的是下層板，但其實這台重頭到尾，都沒修到下層，維修嘛，不要糾結這種問題，自己動手，豐衣足食！
