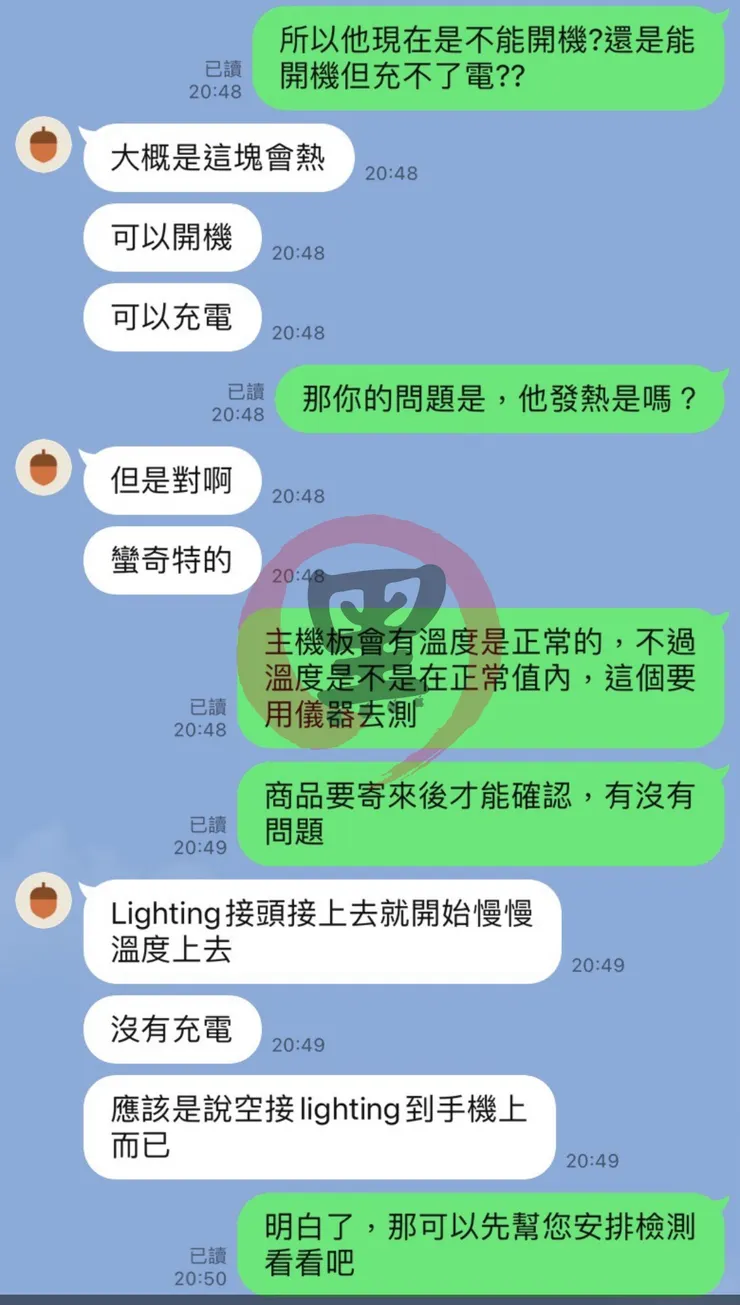

各位好，我是台灣黑手，黑手的黑，黑手的手，今天要講的是一台，有點趣味的 iPhone 14Pro Max，故障如圖客戶描述是，充電時手機會比較熱（大概在處理器附近）
因為手機能正常開機，也可以正常充電，無其它異常，我最初認為，可能是用戶太過於緊張，因為充電因電流大小會有溫度實屬正常現象，收到件後，我測了開機電流正常，沒有待機漏電，也沒有靜態漏電 ，充電電流也正常（約 1.5A），但我發現了一件事情，充電時掉電比不充電更快！
後來發現一件事情，只要是插者充電線（不管有沒有充電），開機電流會多出近 2A 的電流！！

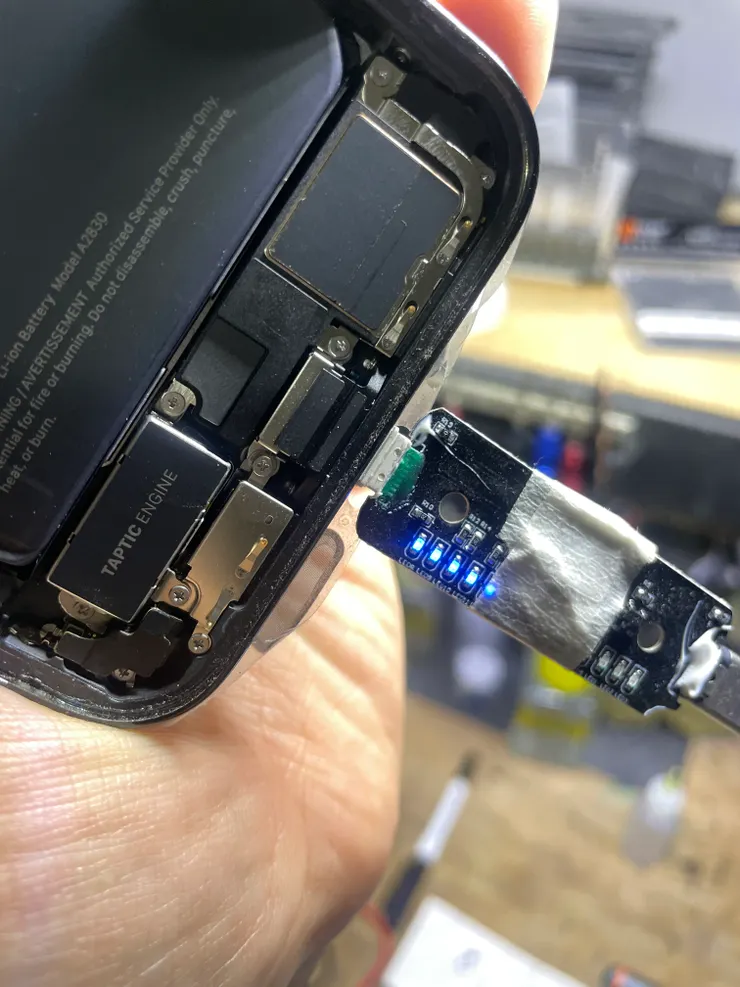

感覺很奇怪啊，充電電流是正常的，開機電流也是正常的，但插線空載也會造成大電流（但可以正常開機使用），難不成是其它的引腳有短路，插了測試器上去，全燈顯示正常～哦！？

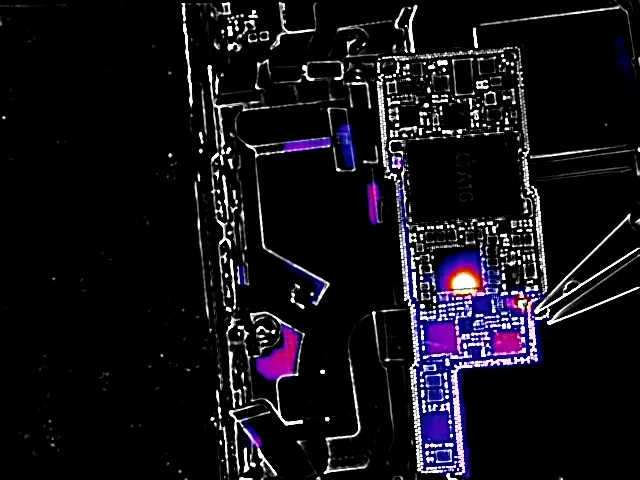

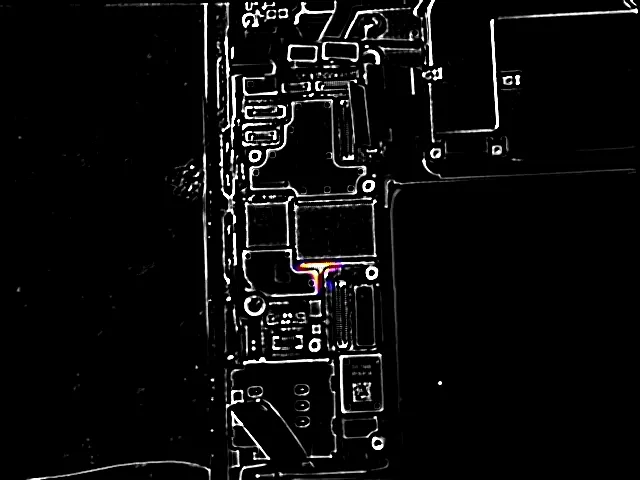

若不論插線時開機的電流，充電電流是完全正常，並沒有大電流等情況，尾插測試良好，若不插線，開機電流正常良好，沒有漏電，靜態電流平穩，在熱顯像儀底下可以看到，在插線時，瞬間觸發 2A 發熱點在 NAND 的下方（也就是背面）

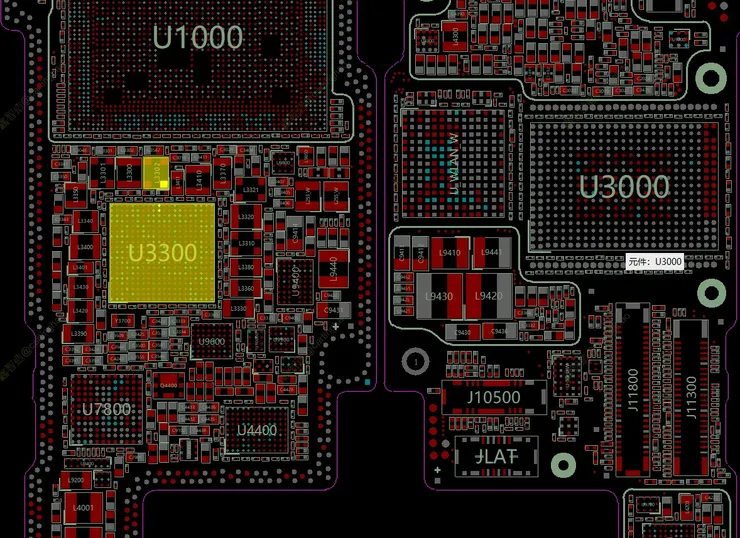

看了一下 PCB 的位置，若 NAND 的下方背面，那也就是主供電了，難不成有其它 VDD_MAIN TO BUCK 的 LX 有問題？但尾插除了 E75（統稱）會旁路供電外，應該沒有直接導通 AP 的 LX 才對。

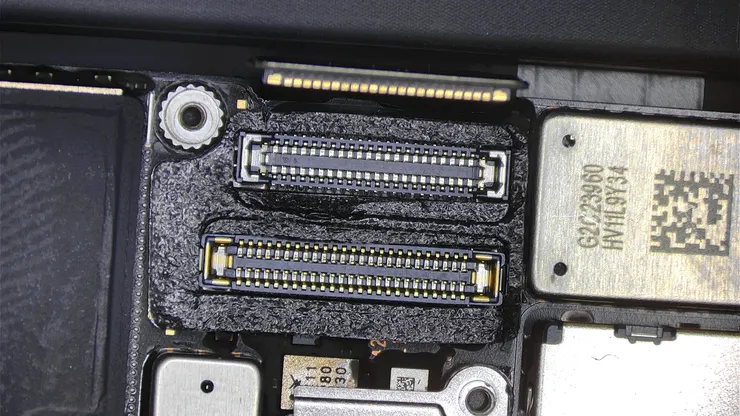

保險起見，我尾插連接座的二極體測也全測過了，一點問題都沒有！
沒辦法好了，只好分層見真章了，再分層後，確實如先前熱顯表示的一樣，主供電下緣與右側（快充 PD）的 3.3V 有問題，沒有短路，但確實有異常
雖然測到的是外圍 3.3V 造成的異常，但充電迴路這種項目，很有可能會因為電流偏大，容易造成未來壽命較短，所以我的預劃是【全換】，就是包含【電源管理晶片】【快充晶片】【旁路電容】，主要引起的為旁路電容

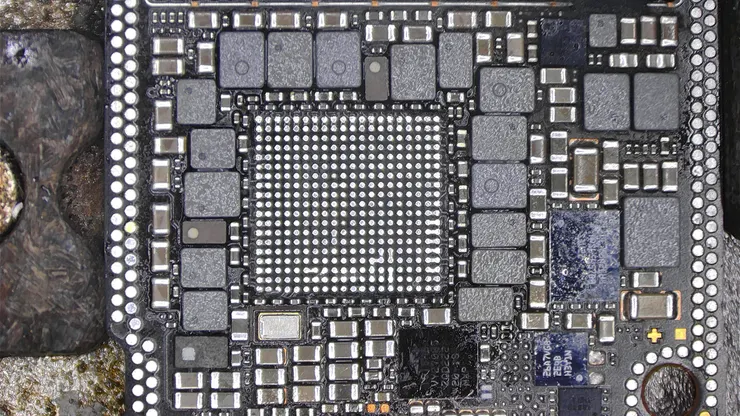

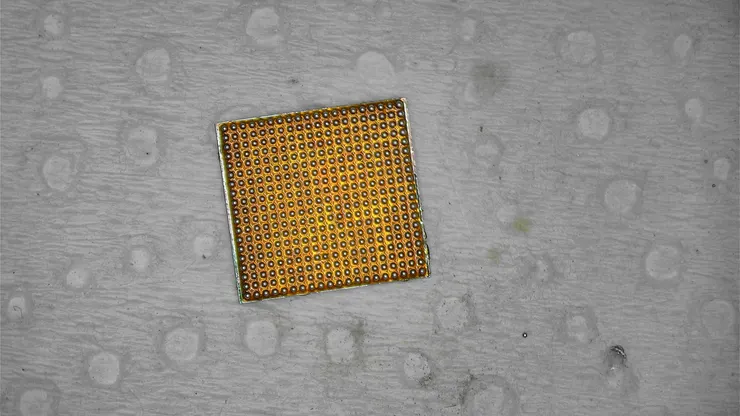

雖然實測還是 3.3V ，但雜訊過大會造成 PD 的握手失敗，充電電路比起一般電路來的更兇更猛，該迴路有問題，最理想的做法就是【全換】，先準備好一顆電源管理晶片

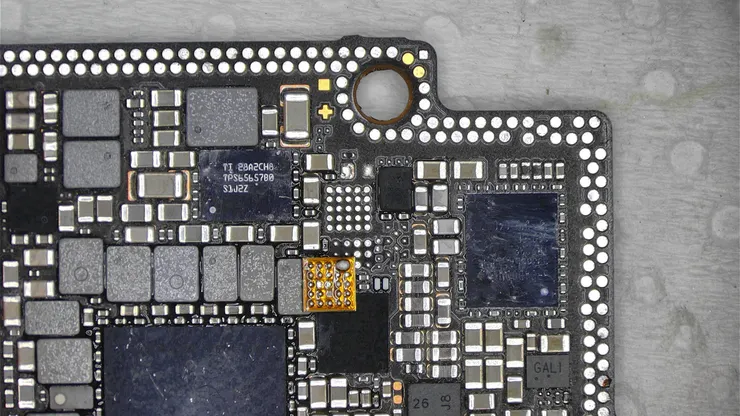

再來是將快充也拆掉，更換一組新的

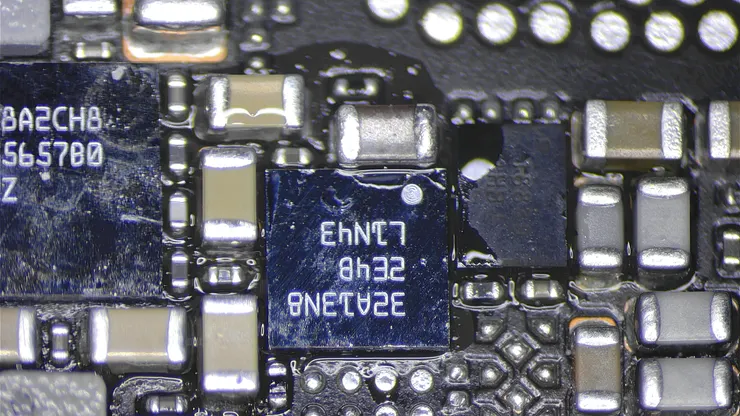

我如果沒記錯，應該 12/13/14 都是這顆 2E4B 包含部份 iPad 系列，上方電容選了一個耐壓值較高的，雖然會以最低做計算（這條迴路總共就兩顆電容），但就是補好補滿就對了

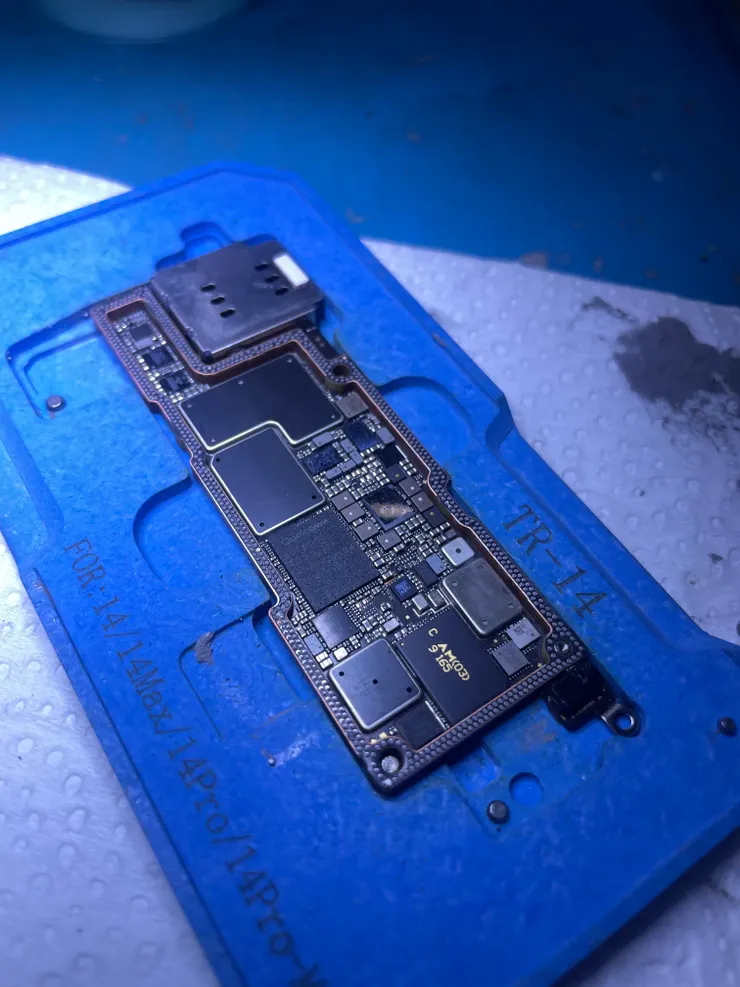

最後就開始收尾，中層植錫回焊雙層板

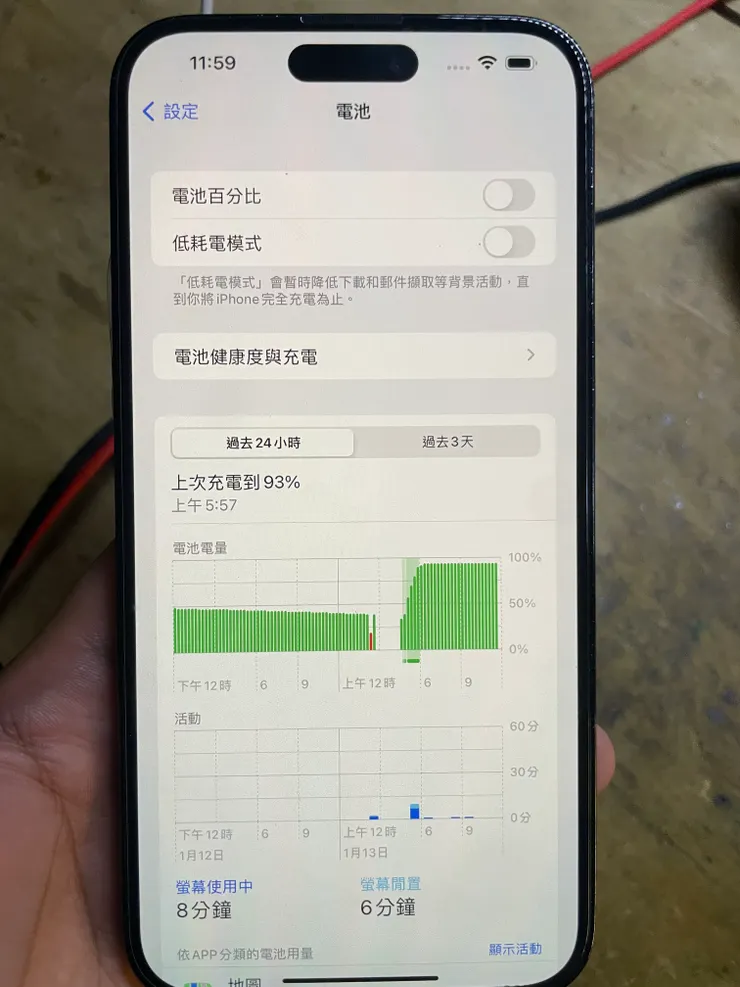

測開機後，可以明顯見到，再維修之前充電時明顯是越充越少，修復後充電時的梯型電流明顯往上爬升，完美修復，自己動手，豐衣足食！
