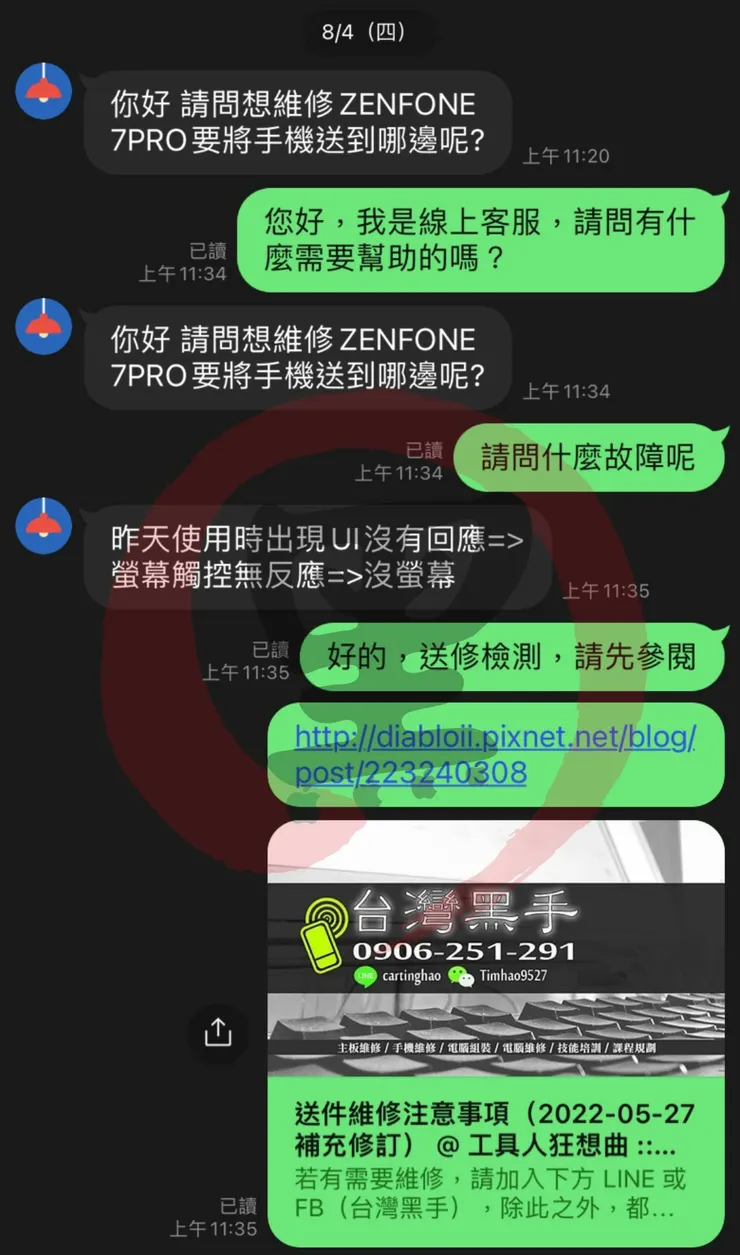

各位好，我是台灣黑手，黑手的黑，黑手的手，今天講的是一台 ASUS ZS671KS 也就是 ZF7Pro 客戶描述如下，出現 UI 異常無法觸控，再後來過一陣就連畫面都沒有了

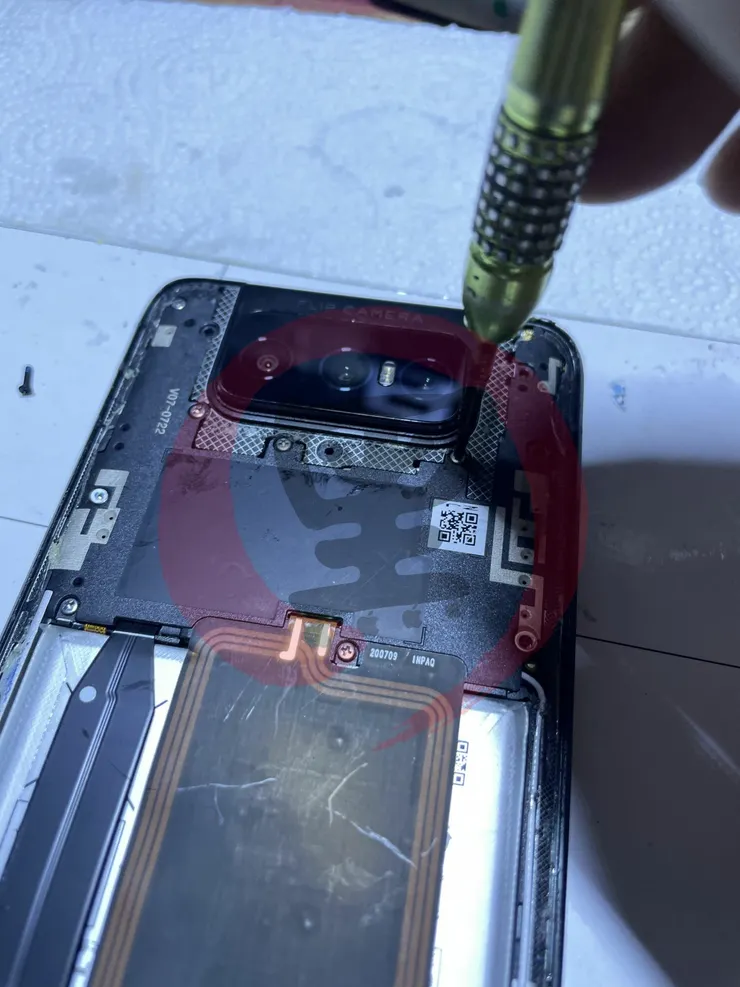

拆的時候感覺有拆過的痕跡，因為手邊機子太多，後來我也忘了到底有沒有人拆過，但主板確實是沒修過的
無法顯示的問題，在 ZS671KS 算是蠻頻繁引起的故障，當然他有兩種可能性
一種就是由處理器引起的，另一種是由顯示供電引起的，我這裡修到的絕大部份，都是由處理器引起的，這台 ZS671KS 其實己經不錯了，比起前一代 ZS630KL 來說，設計上造成的故障己經少很多了，想到 ZF6 那才是慘不忍賭，對了，還有更慘的 ZS620KL，賣一台手機可以創造三倍的 GDP ，以前還有 HTC 可以互相牽制，現在霸主己經是華碩天下了

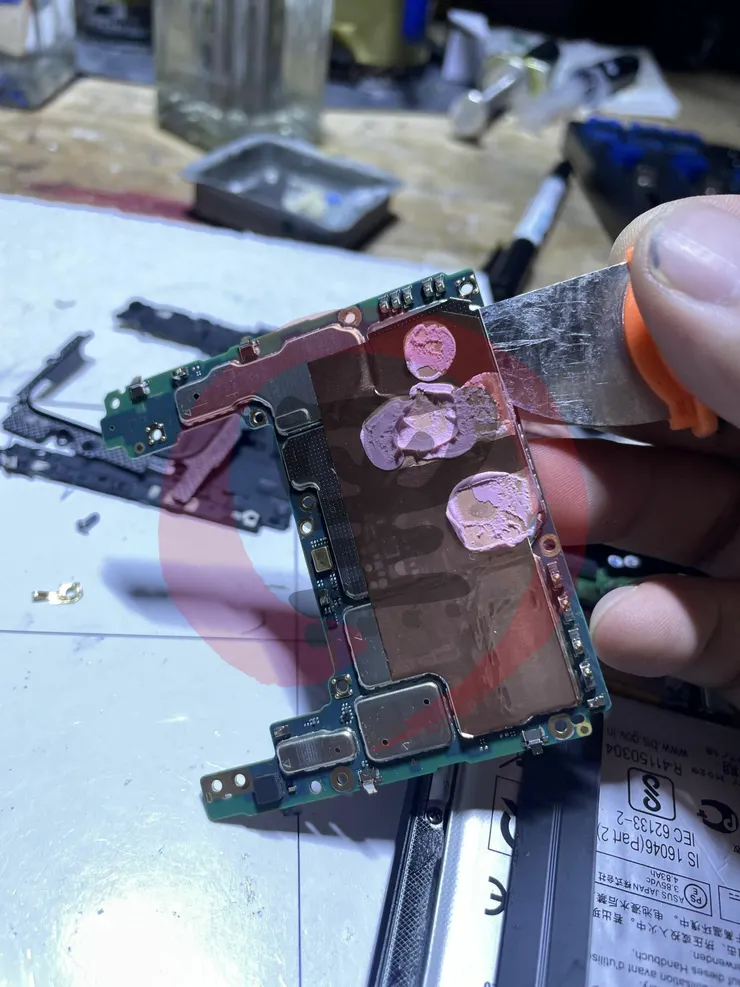

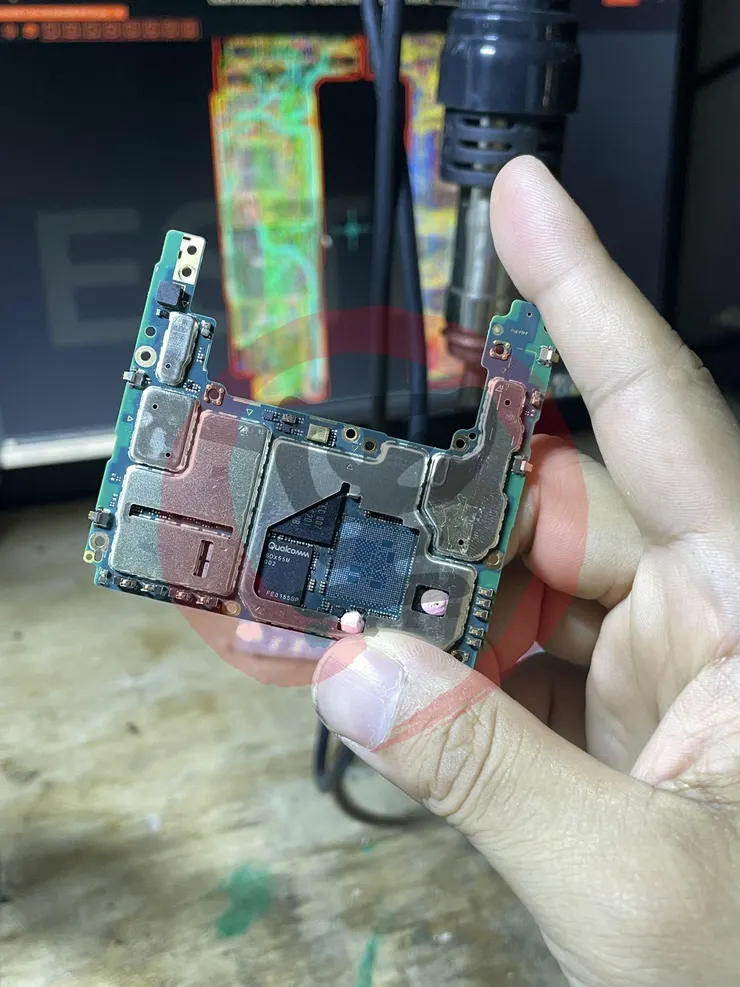

其實這樣也好，我專心研究華碩一家就好了，不用太分神去研究宏達電了，經過在線值的測量，判斷為處理器引起的無畫面，除膠後分別將記憶體與處理器卸下

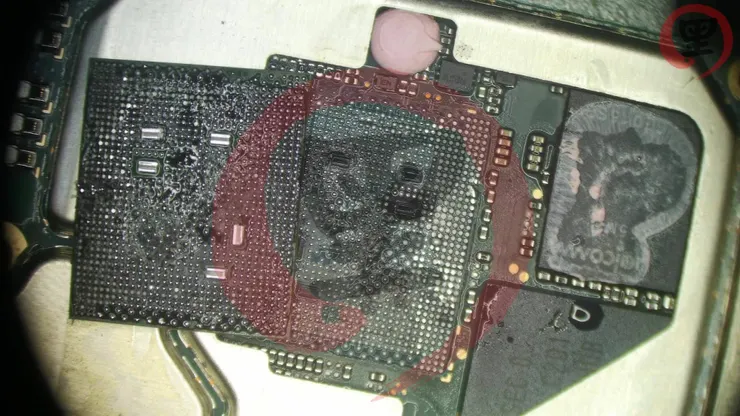

兩大件下來後，就可以進行除膠了，有人問能不能兩層一起拆，其實可以，但下來之後，還是要要分開的，這是每個不同師傅慣用手法不同的差別

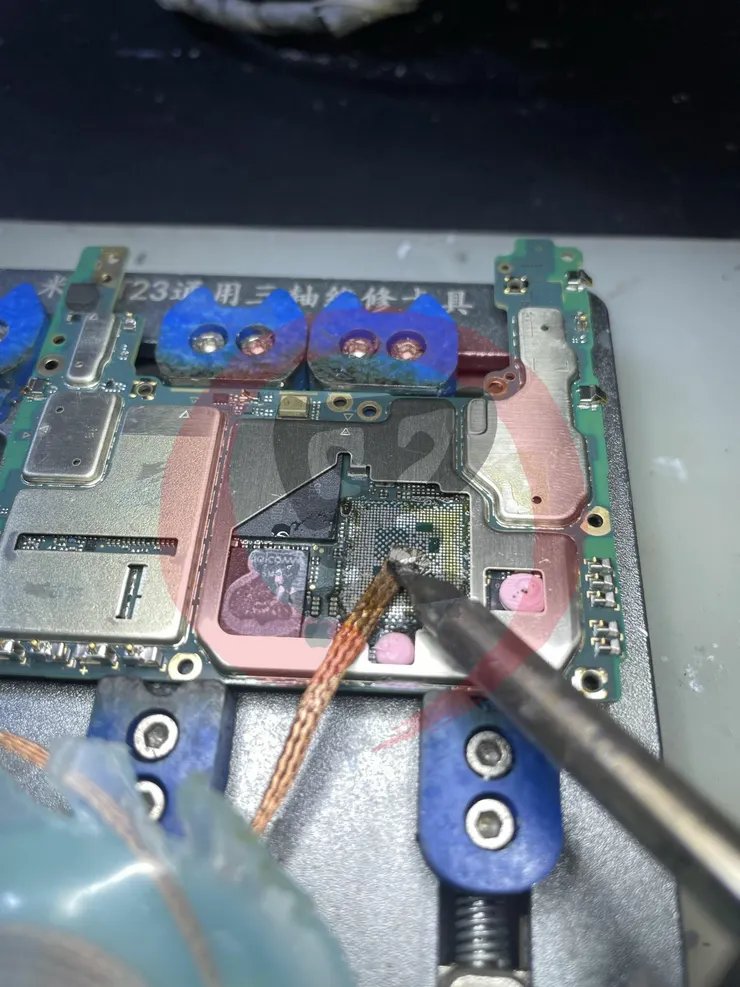

針對兩大件與主機板進行除膠整理的作業

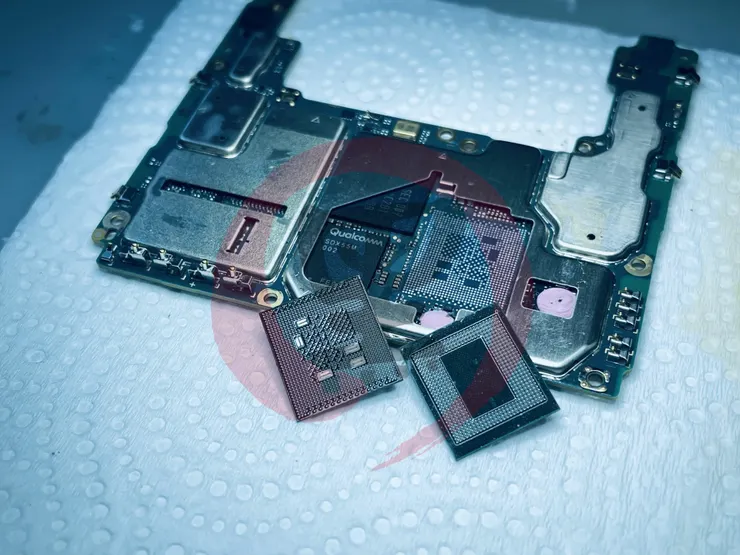

右側是處理器（AP/CP），左側是記憶體（RAM）

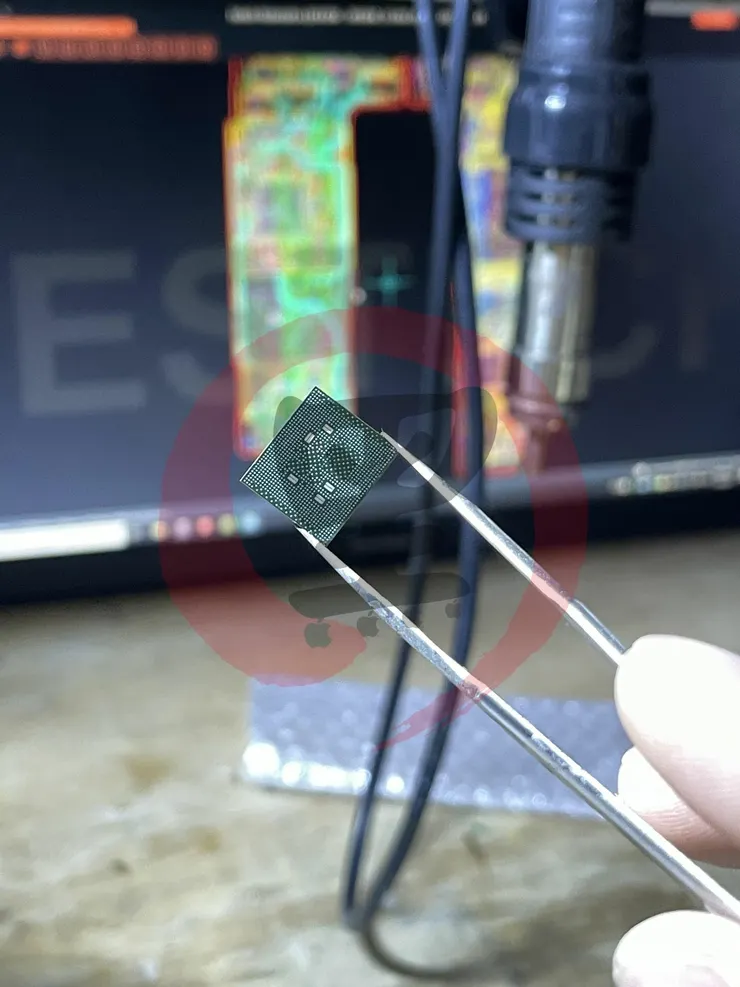

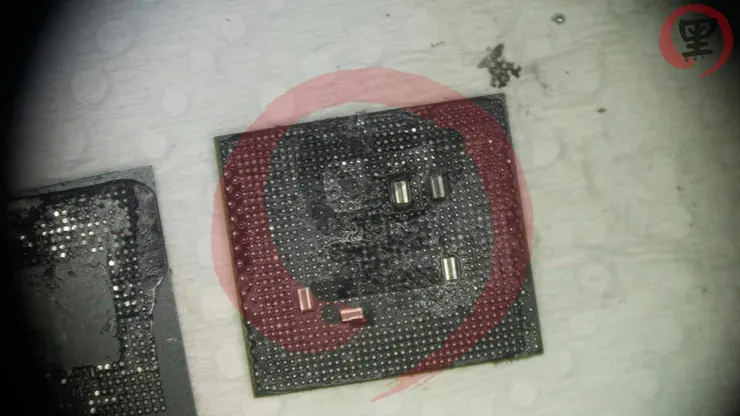

除好膠的處理器長這樣

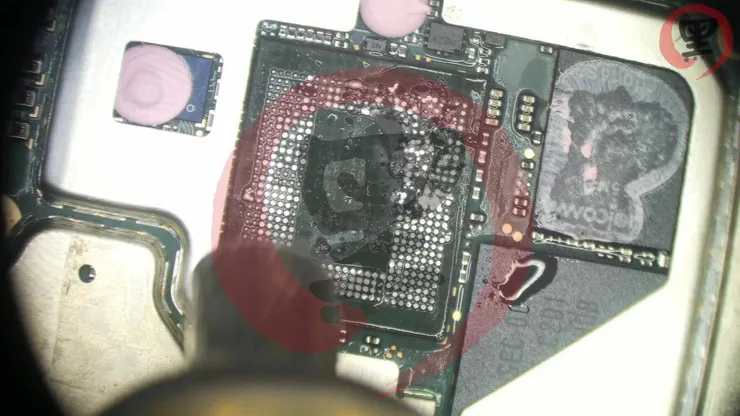

主機板除好膠長這樣

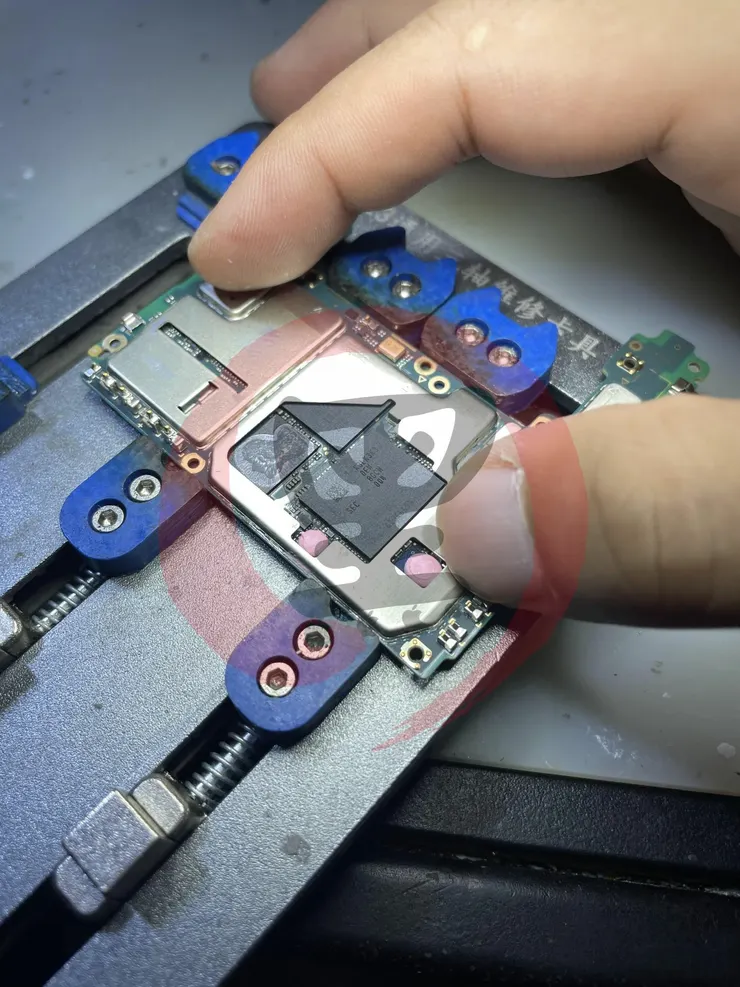

最後將兩個大件用植錫網，植好錫球就可以了

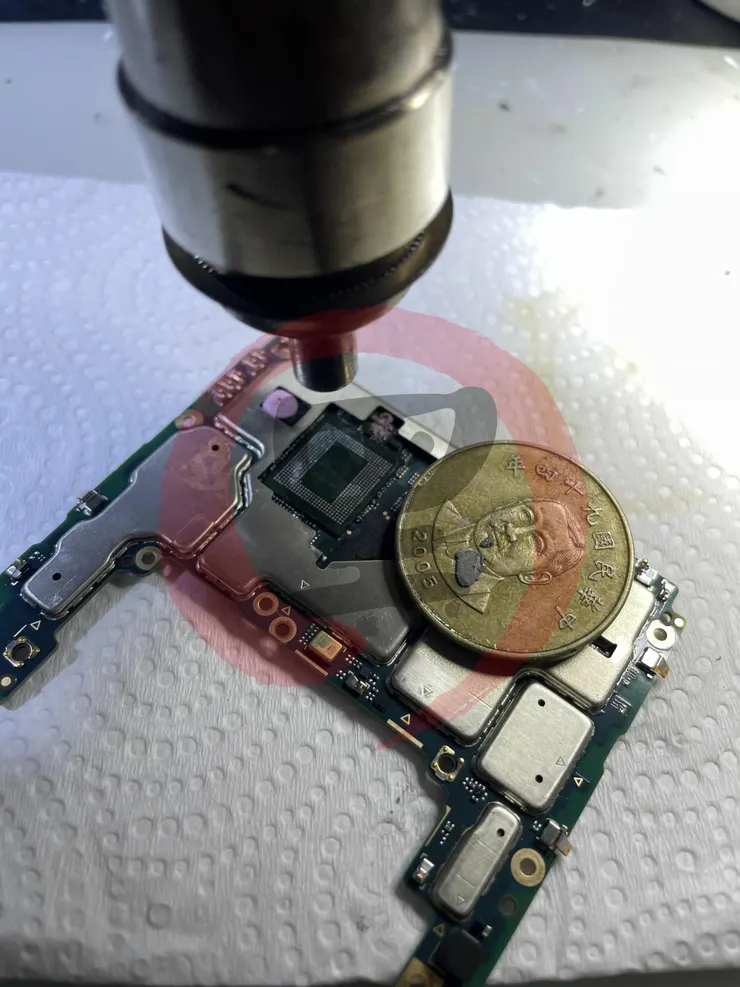

分別再將兩大件回焊
裝機後確實可以正常開機了，但是 UI 異常還是會出現，而且開機的閃現LOGO時間偏長一點
後來檢測才發現，它這台是兩個問題，其中一個是不顯示的問題，另一個是 UI 的問題，檢測後發現 AUDIO CODEC / AMP SPK / RCVR 等等都是異常的

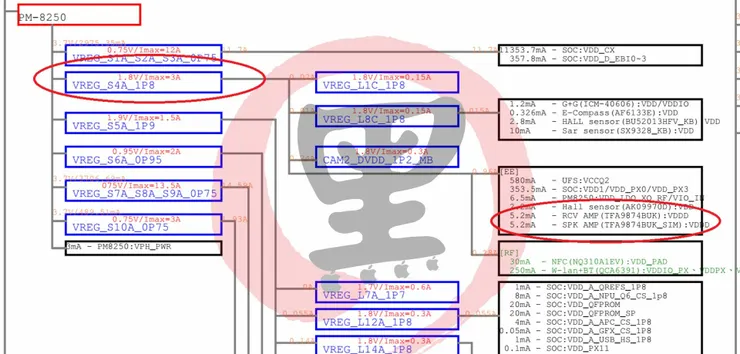

找到電路框架，先確認供電的部份，可以看到 RCVR 與 SPK AMP 都是由 PM8250 進行供電，而處理的晶片有 NXP 的 TFA 系列，不過這個 S4 很明顯跟其它系統設備的意思一樣，有包含到 UFS 寫入，所以基本上不考慮 PM8250 引起的

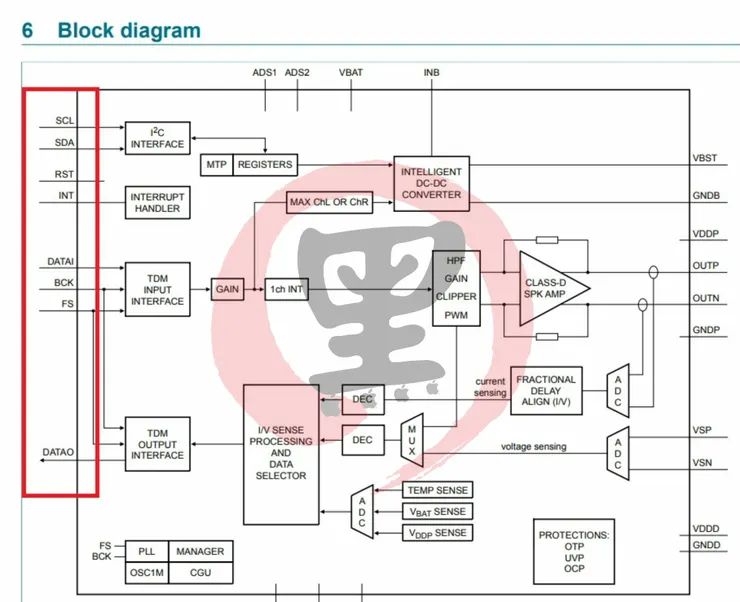

接者找到 TFA 系列的晶片內核圖，右側輸出基本上可以先不管，因為啟動都沒啟動，所以會從左側來看

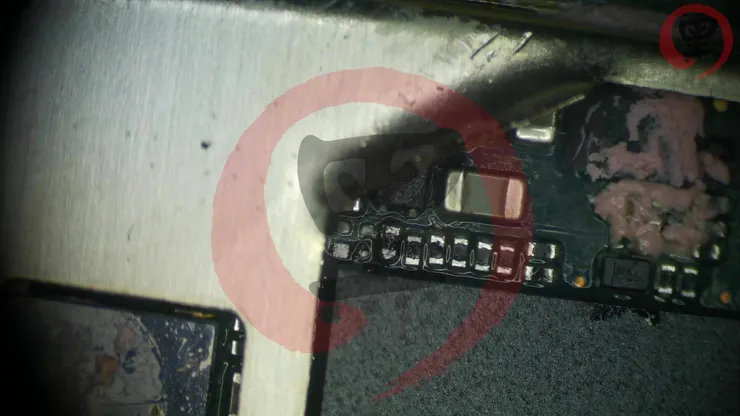

後來找到確認是由鐵蓋下的 2.2K ohm 引起的，數值偏高在線測有 11K 左右，這個一眼就可以看的出來，不可能採用串聯，那並聯的話，數值應該是略小才對，所以代表電阻是故障的，從 iPhone 料板拆了一顆上拉電阻過來替換

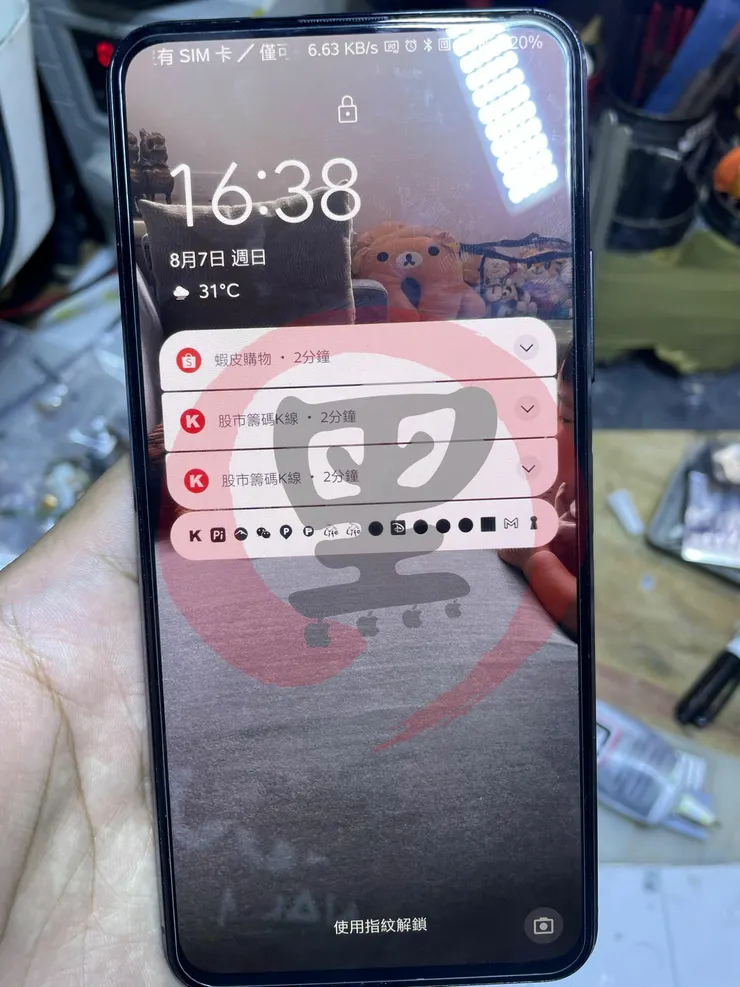

這樣就全部修復正常了，開機時間也正常，UI 異常也修復好了，當然還有不顯示的部份全都完修囉，自己動手，豐衣足食！
