各位好，我是台灣黑手，黑手的黑，黑手的手，今天講的是一台二修的 iPhone 12，依先前描述這台初始故障，可能是摔機導致無服務之類的故障，再重新刷機後，變成無法啟用，接者送修後，分層貼合後就無法再次開機，不排除可能吹爆處理器或者主供電之類的的各種可能，所以現在這台要面對的，有好幾種可能性或者說應該要處理的有幾好種
（一）初始故障無服務，可能是無數據機或者中層虛焊、掉點等等
（二）無法啟用，跟上面有連帶性問題，但也有可能被獨立出來的故障
（三）後來造成的不開機，各種可能皆有
（四）疑似摔機造成的其它故障，包含配件等，或者主板有其它故障，因為送修就己經不開機了，所以無法證實或舉證其它功能是好的，且前後均有人為因素
收到件後，先針對最後造成的問題，進行排除，疑似爆錫或者短路，先將主供電一併拆除，再重裝
兩者重裝後故障沒有改善，電流一樣是不正常的，但也不排除主供電有問題，無法直接進行連機，考慮到修復後，又可能有其它故障，所以決定做套件移植
將處理器先行卸下

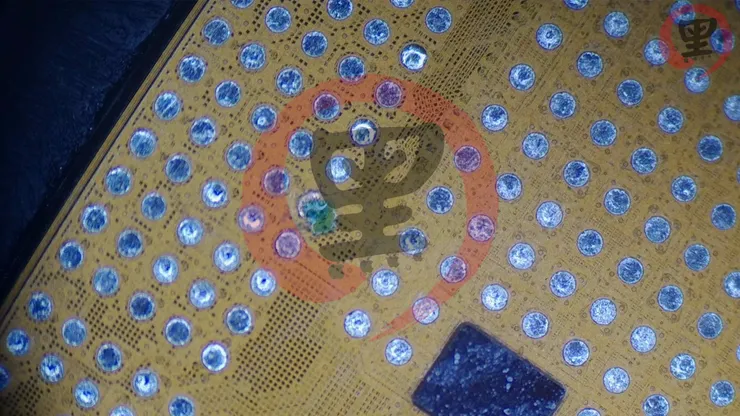

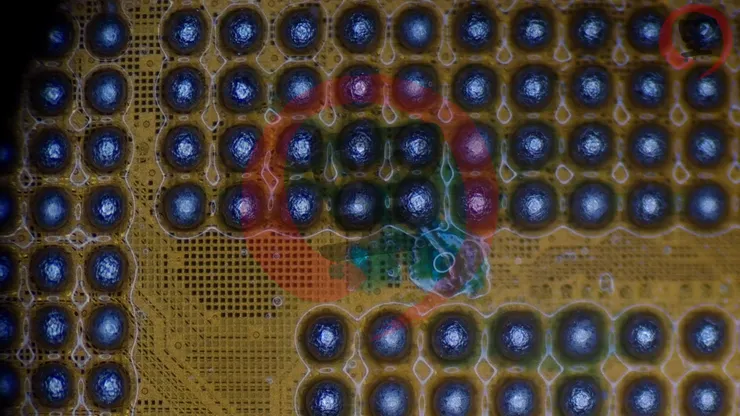

檢查過各個焊點，發現有一處是處於浮動的，將點移除後，重新刮出露銅

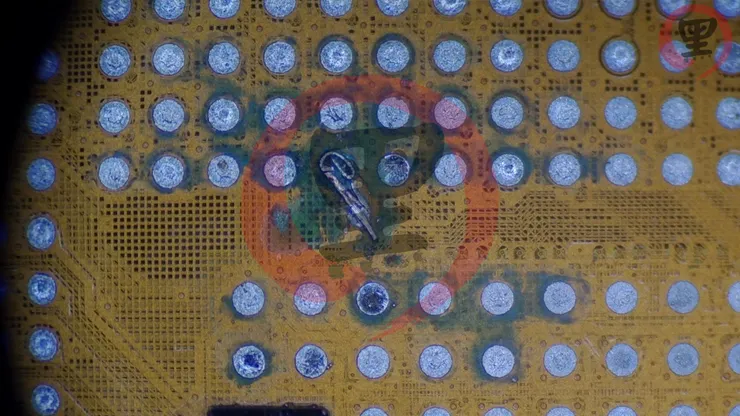

從原線路上將線接回
並且將上層的線再次打薄，紫光燈完整固定

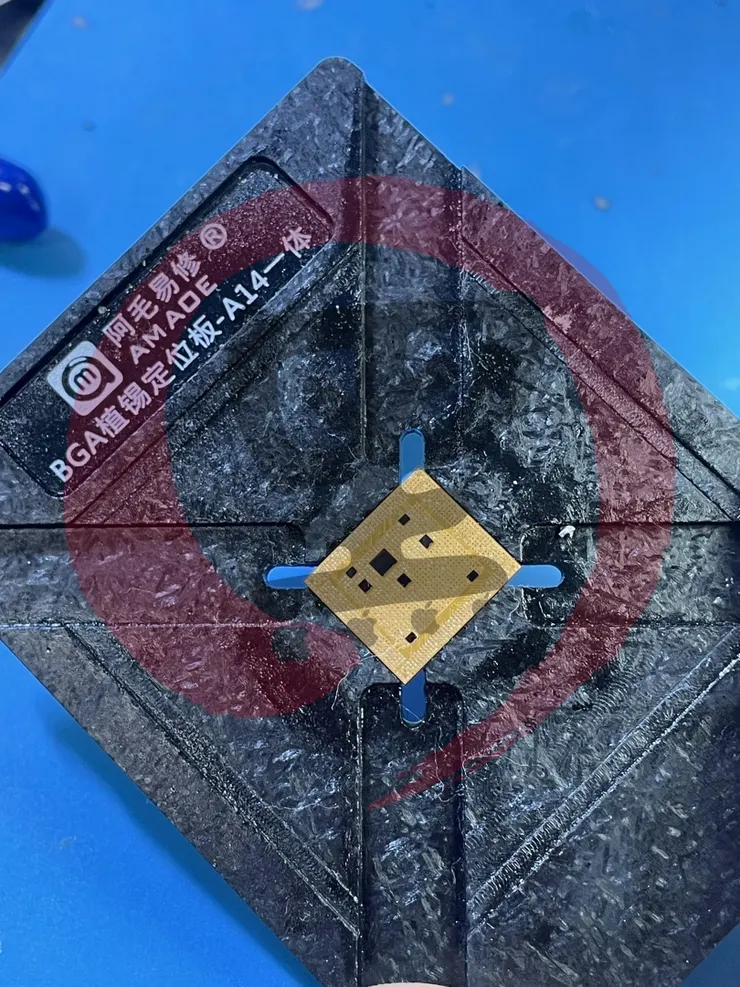

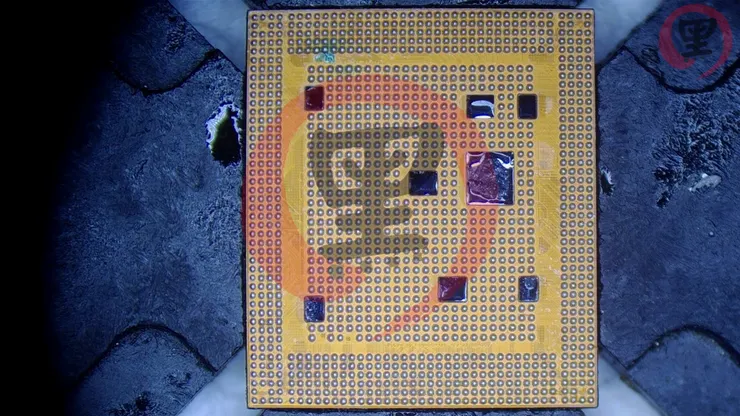

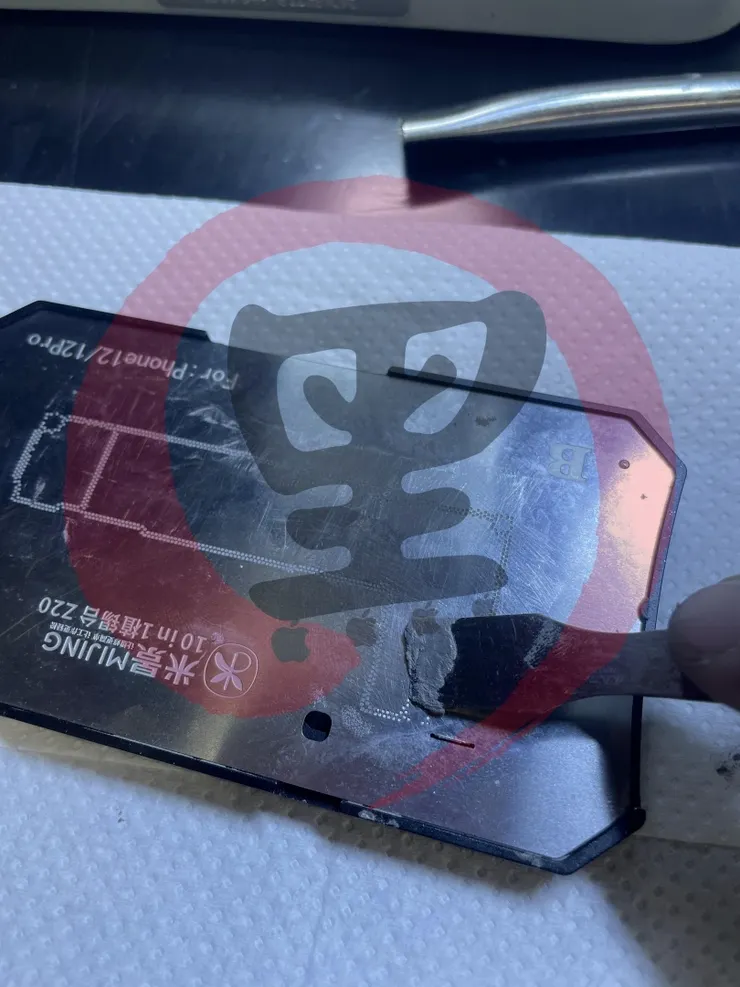

最後先將 A14 處理器植好錫

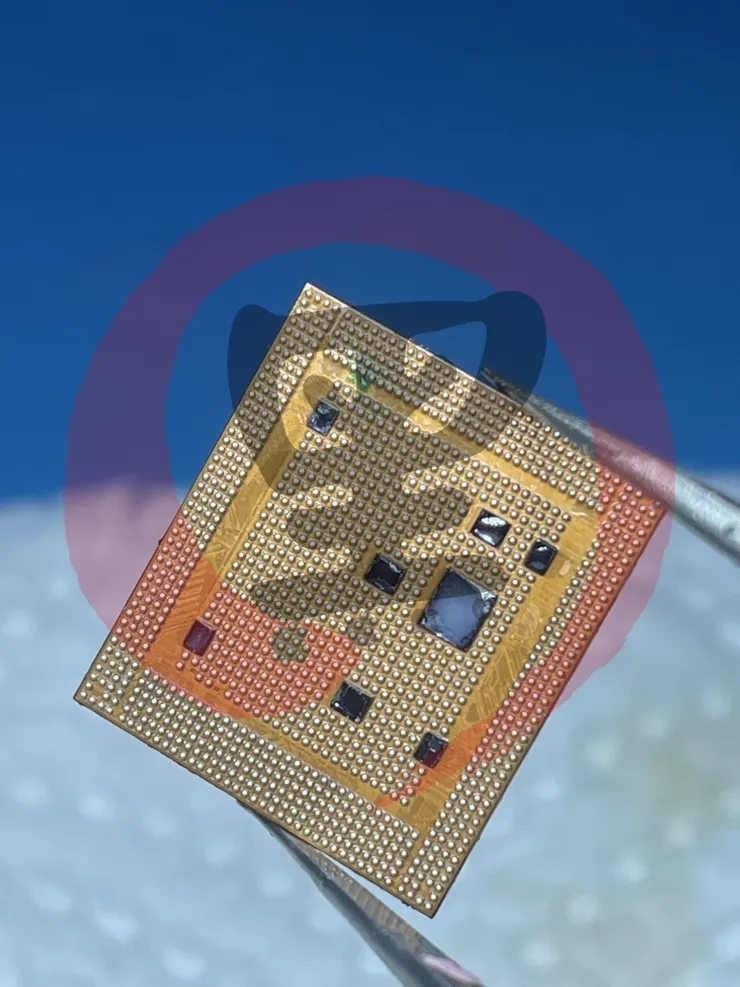

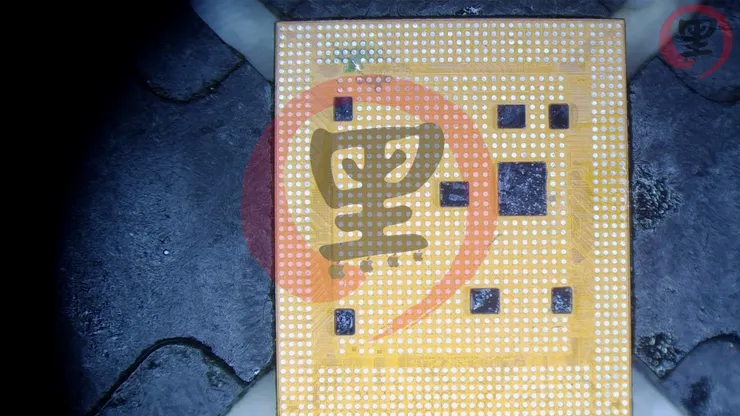

植好錫會變這樣，看起來還行，雖然有一點點歪

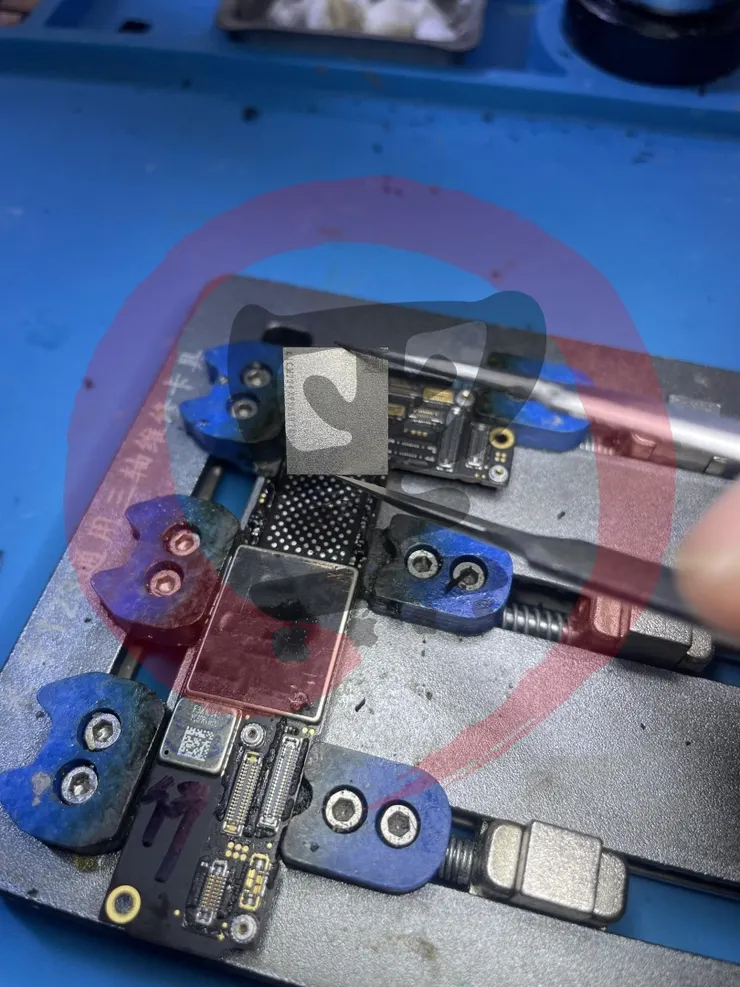

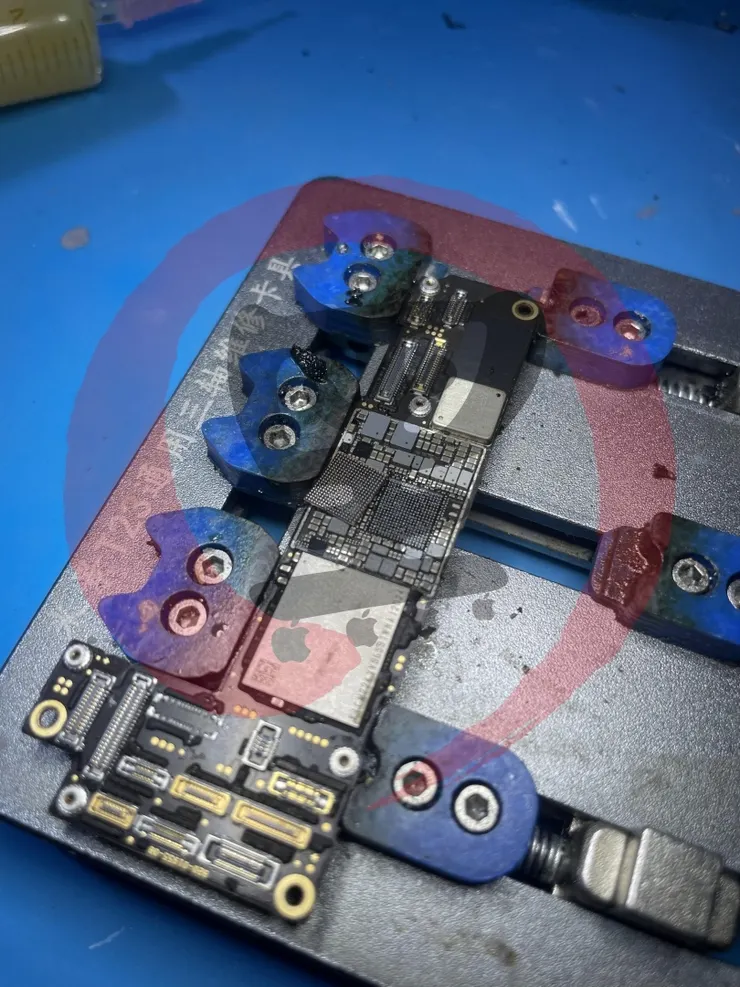

將處理器先移植到另一片主板上
我這裡用的是 183 度的錫

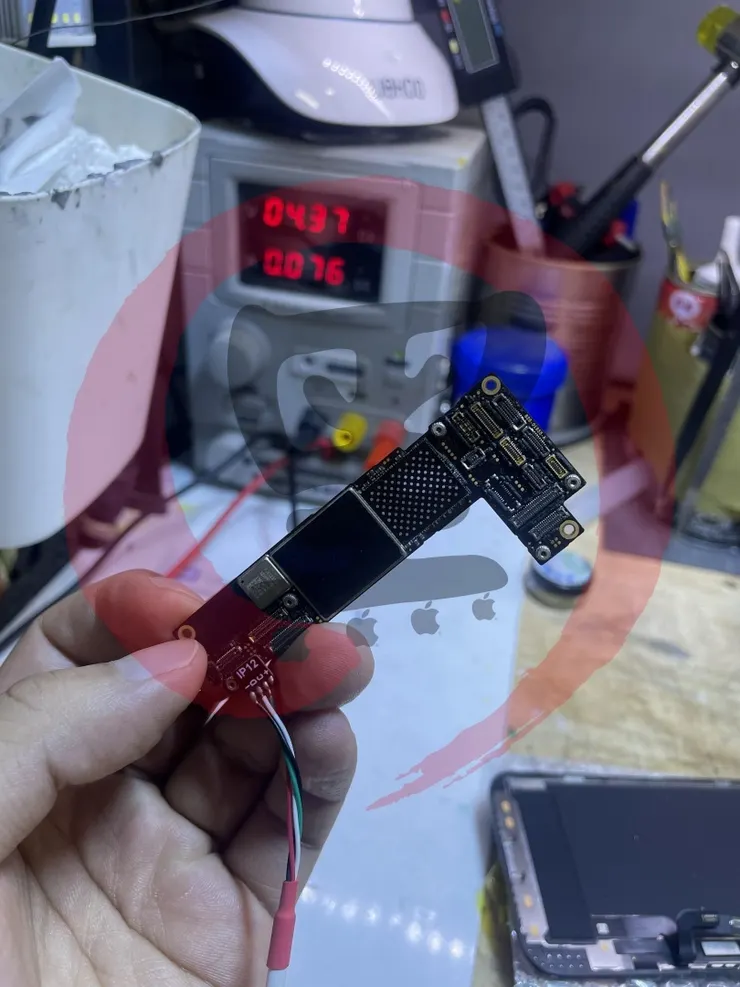

測了一下觸發電流與連機，是沒有問題的

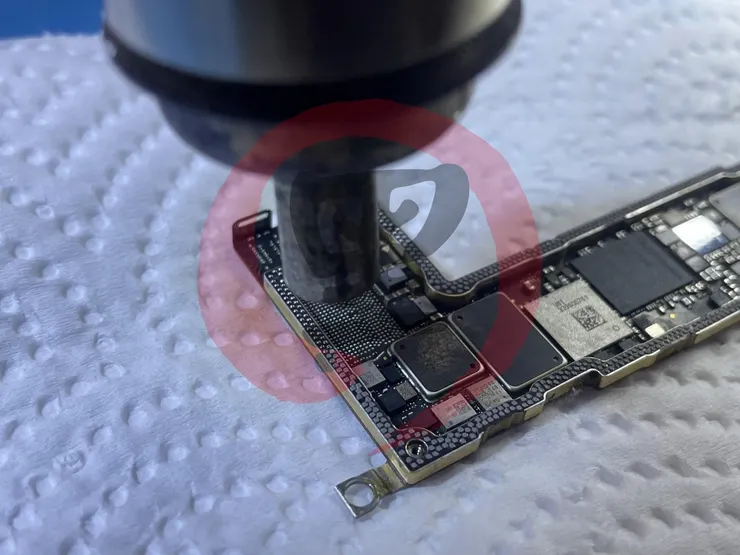

接者再將原板的 NAND FLASH 拆卸
植好錫後移植到新板上
接者再將二顆近場通訊晶片與加九腳加密器移植
處理器上方一顆小的是加密器，圖片上兩個空載的位置分別為兩顆近場通訊（左邊的不是，那原本就空的）
按客戶描述的，原本是刷完整無法啟用，後來才修到不開機，依正常的情況，現在不用在刷機，就可以正常開機是合理的
開機是開機了，不過馬上就碰到另一個問題，就是沒有觸控，觸控完全不能滑
考量的部份有可能是面板，也有可能是主板，但我會先考慮主板，因為後來移植的這片主板，空載觸發電流偏高，我其實一直覺得這板子有問題（文章最後會寫），後來查了一下，移植的主板，發現觸控電路上是有問題的，從顯微鏡上看，由左往右數，第五顆電阻
將異常電阻去除，並且上錫短接起來
從電路圖上可以看到 R1401 是一顆 SPI 的 0 歐電阻，有異常的情況，不能觸控是合理的，短接後觸控就正常了，所以搬板這件事呢？
理論是【它確實是可以大多數的故障問題】，但實際上你會碰到的，就不一定是這樣，因為你搬板的板子，也不一定是正常的！！
如果有人跟你說，搬板就能解決所有問題，那他搬過的板一定不夠多！W__W
既然觸控己經弄好了，接者將原本的下層板與新移植好的上層板，安裝到測試器中
這個東西我當初買大概要五六千，雖然我很少用它，但它確實能節省一些沒必要的精力
我現在不貼合，主要是為了確認這片下層板會不會造成無數據機的問題，因為先前客戶己經重置，所以就算修好了數據機的問題，不重新刷機，它還是不會重新寫入數據機的，所以就直接用測試器將上下層結合起來，帶入 IPSW 重刷一次，因為我沒有尾插跟電池，所以只能這樣扣到測試器上去刷機
刷完數據機就出現了，也能啟用也正常了，這就代表我可以去將上下層貼合起來了，也證實客戶之前無數據機，很有可能是摔到錫裂導致上下層分離問題
在貼合之前，先將處理器與碼片位置都打上黑膠固定

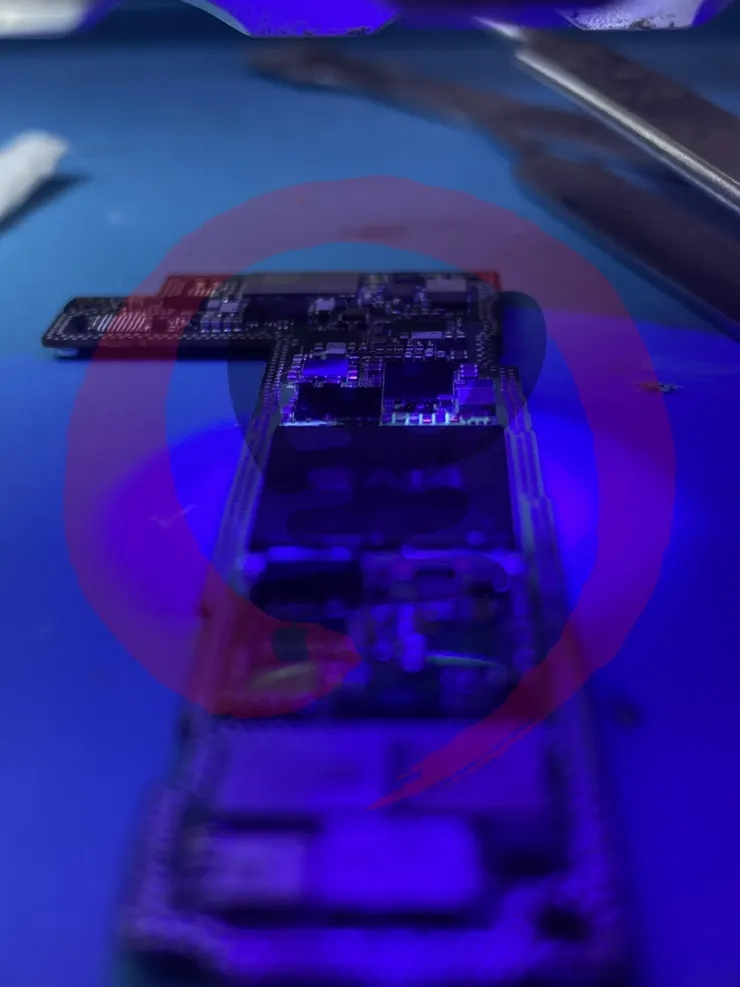

並且照射紫光燈硬化，因為處理器都己經掉點了，怕後面又有摔，增加風險

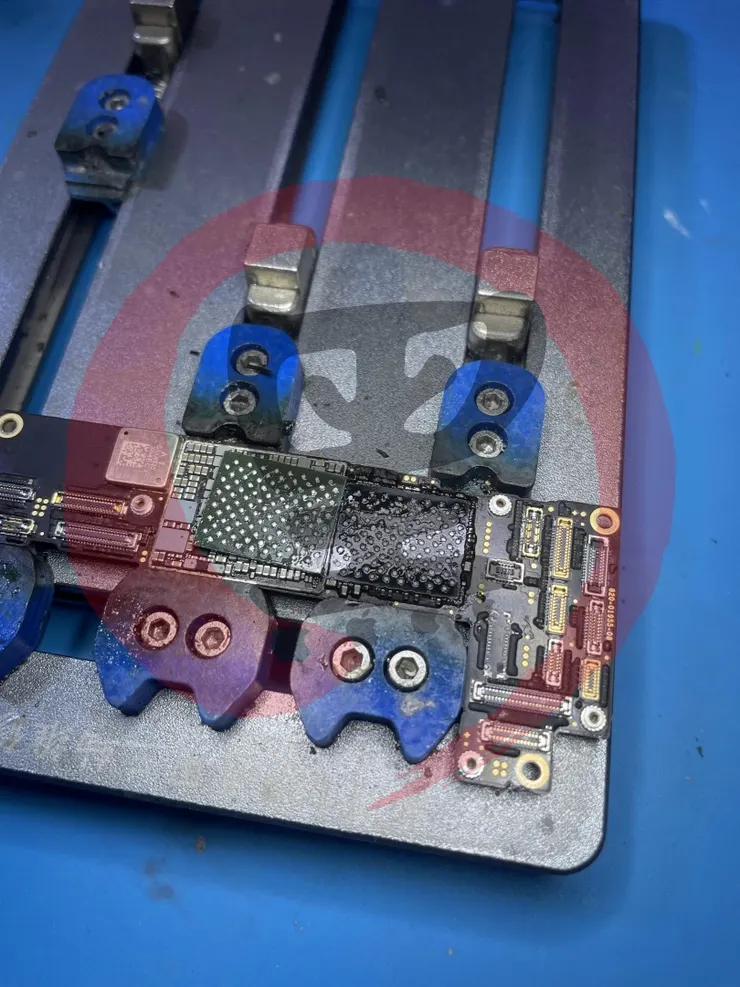

原下層板植錫

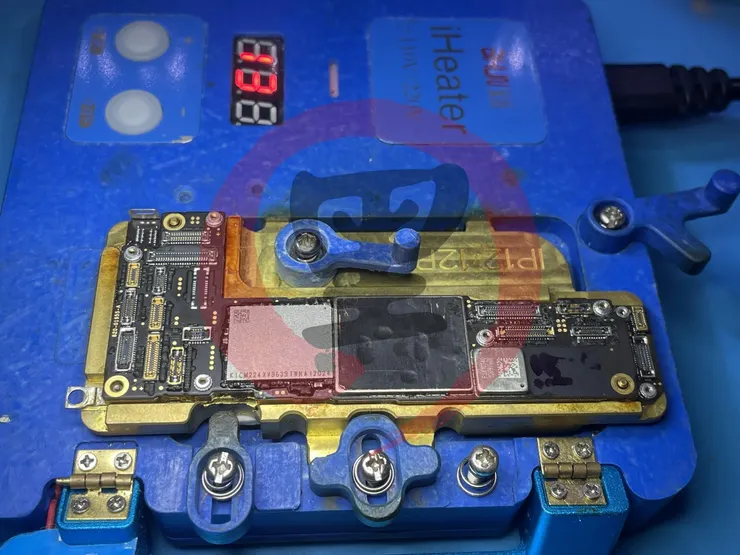

加熱台下風 190 、上風 280 回焊
手機正常啟用，測了功能，基本上都正常，但是不能打電話—＿—
對！有數據機韌體了，但我那時沒去注意到一件事，它有數據機，但沒有 IMEI ，插卡會跳卡，確定是 RFFE 的問題，但到底是 1~7 的那一組有問題，不確定

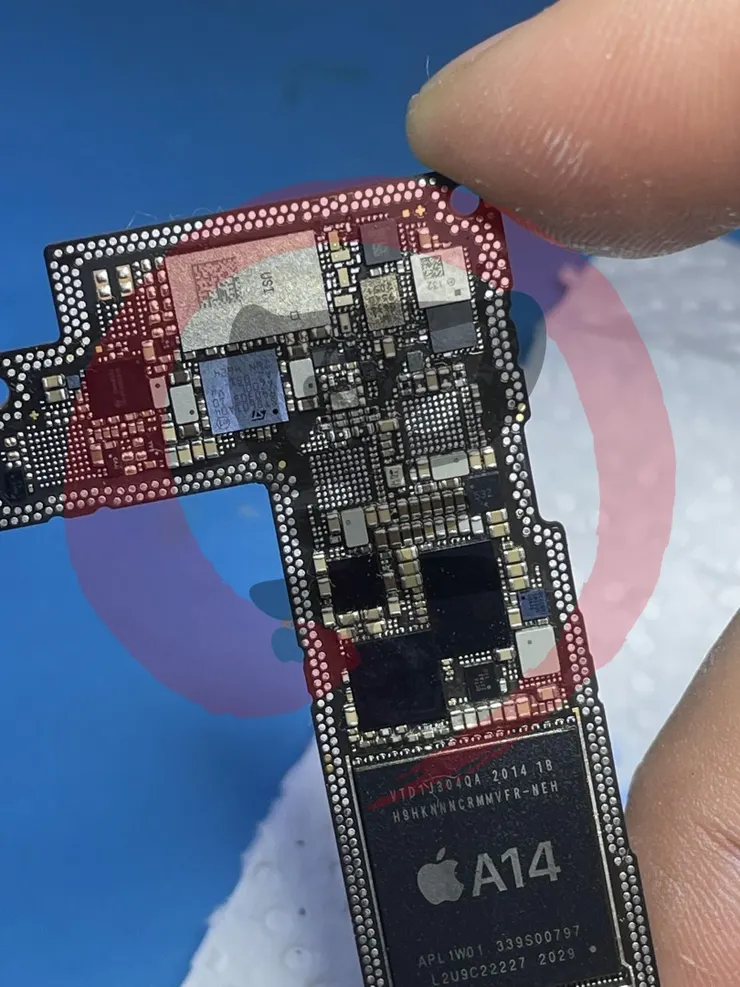

所以我又重新搬了一片上層板，把 CPU、NAND FLASH、EEPROM、NFC*2 全部拆下來，為什麼我不直接搬下層就好

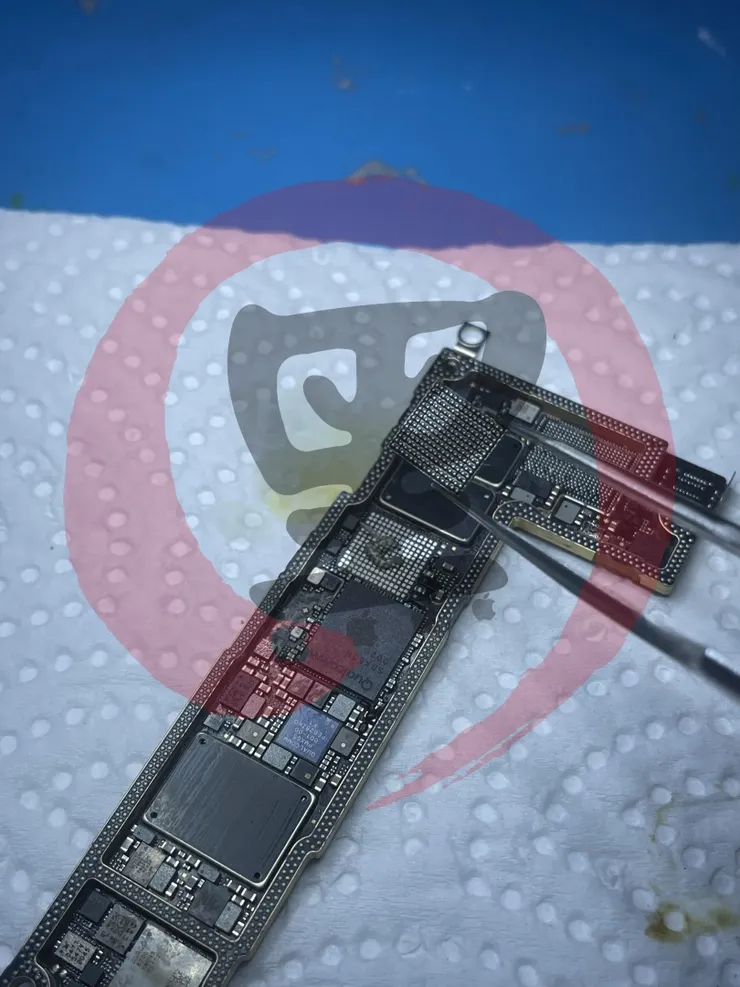

剛剛前面有提到，它這個移植的主板，好像有問題（文章最後寫），所以我又搬了一次上層，問題一模一樣，沒有改善，最後才搬起了下層，把 BB、WIFI 一併拆了下來
這顆是 BB 基頻處理器

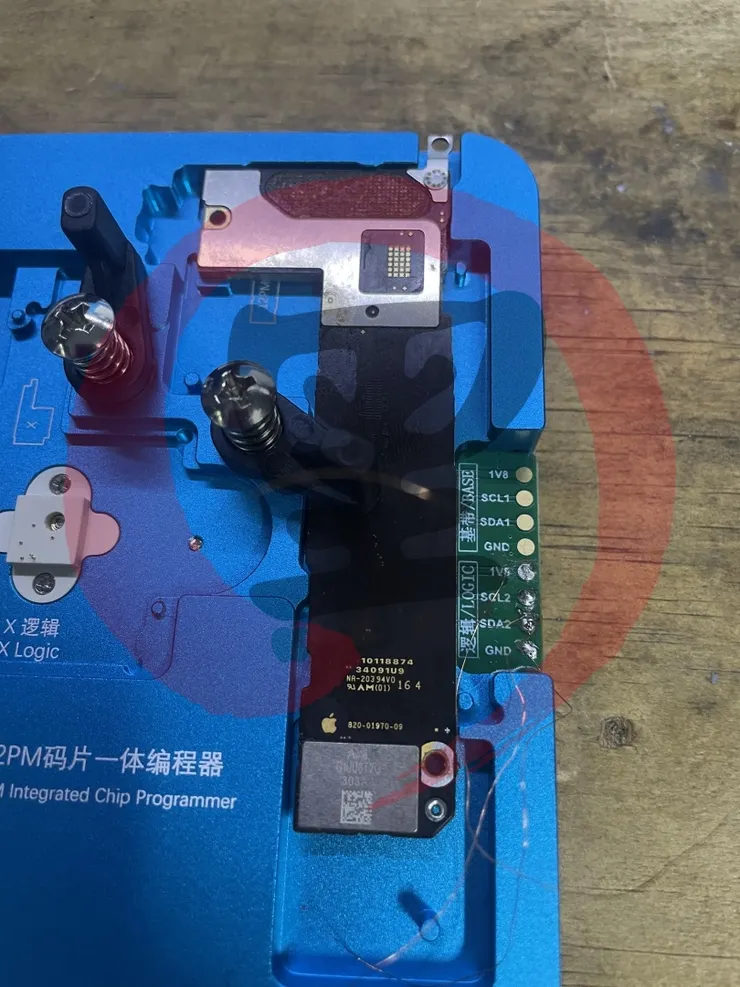

接者再將下層的兩片主板，過一次 BB_EEPROM 燒錄器進行讀取、寫入、校驗等操作
再來搬 iPhone 12 的 WIFI 晶片
弄好了之後，再來植下層

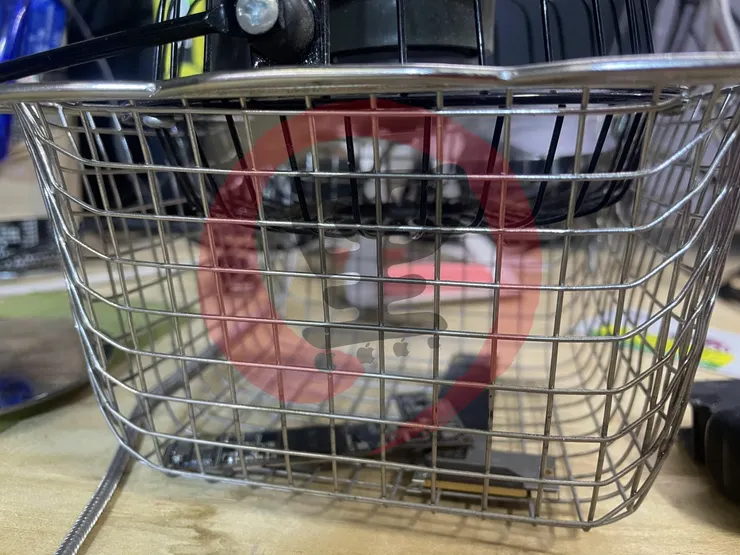

最後將兩片主板，丟超音波清洗了一遍，風乾約 15 分鐘

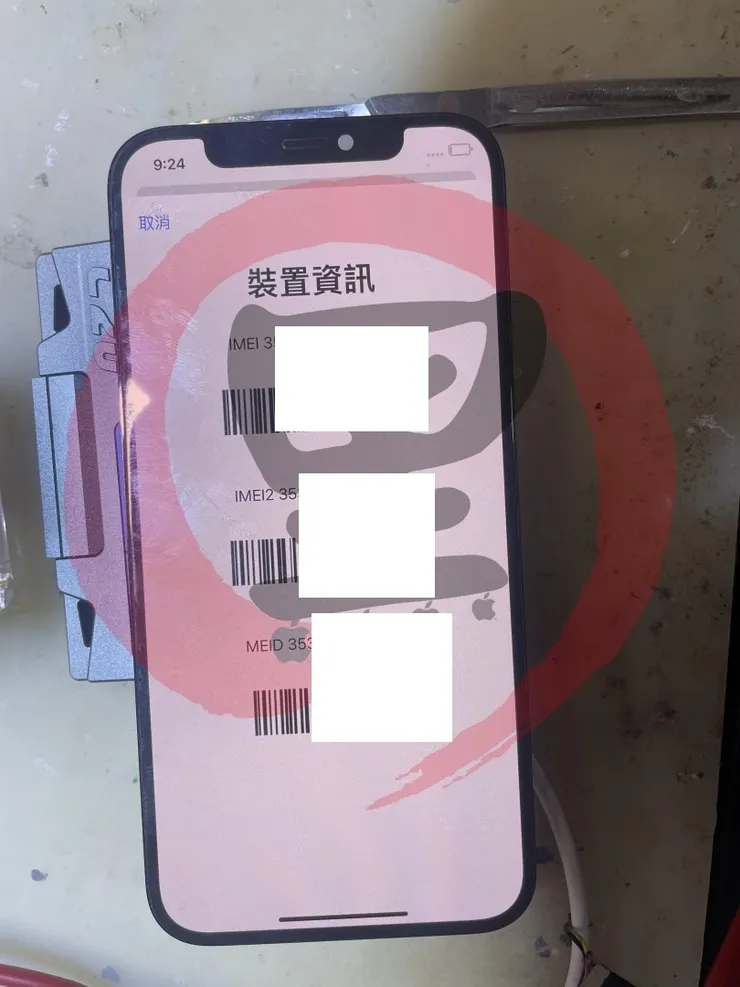

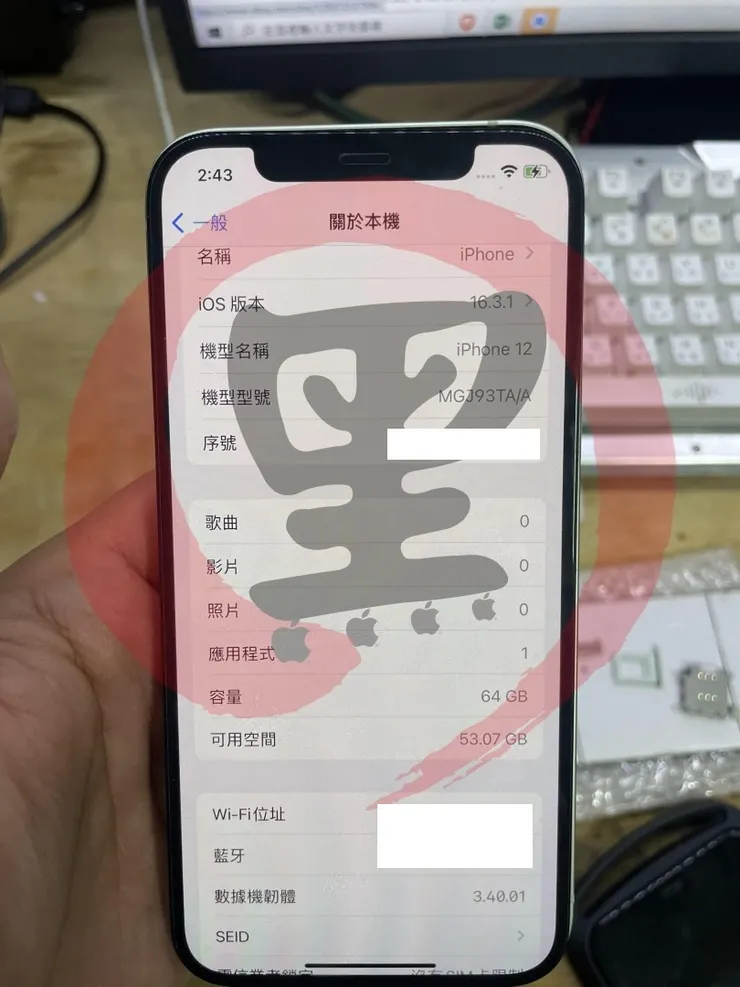

再上測試器，這次不用再刷機了，直接測開，帶 *#06# 可以順利出 IMEI 了，插卡也不會跳卡，那也就是說，除了原本的中層錫裂，下層板還有另一個跳卡 RFFE 的問題，當然也有可能中框下層掉點，不排除這種可能，但就不糾結這個問題了

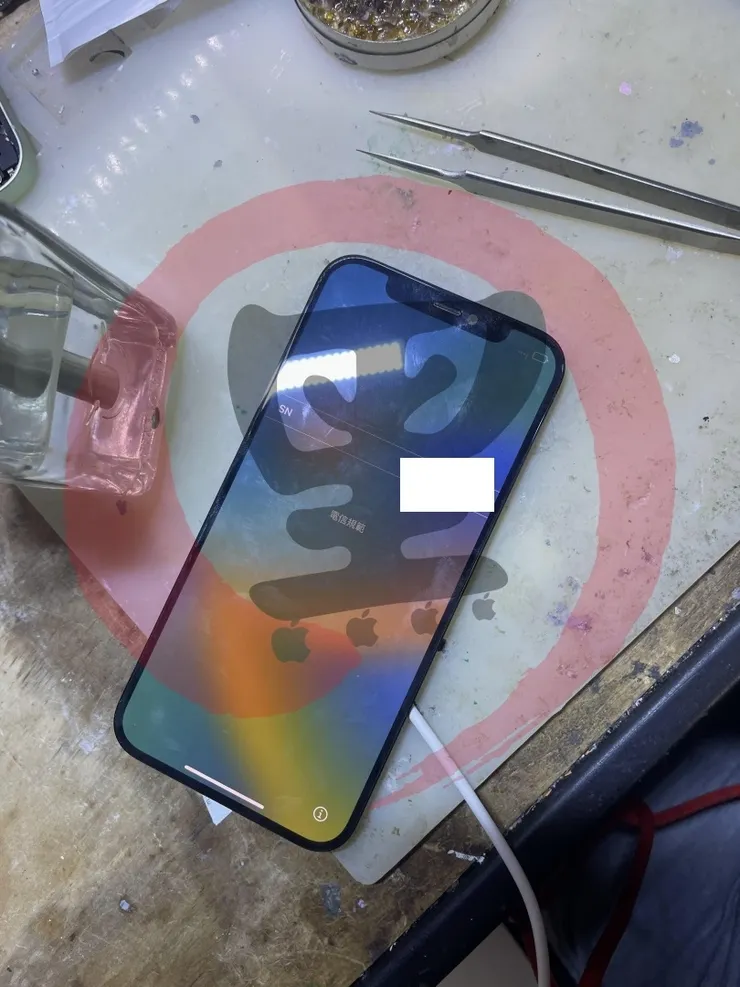

最後重新組裝，把前後鏡一併組上，帶上 FACE ID 跟全配，再刷一次機，全機測試功能正常，所有功能都正常！
維修還沒結束呢！？這台雖然己是全機功能正常，但會跳溫度警示，不定時的跳（確定不是高溫引起），文章最後就是要講這個，最一開始，我收到兩片要移植的主板，空載電流就不太正常，偏高，原則上這兩片是可以換的，12 系列電流會大一點也沒錯，但 80mA 也太高，我一開始其實是打算再換板，這兩片先不要用，不過客戶時間上比較緊急，可能沒辦法等了，那我也沒辦法，就只能先拿這二片疑似有異況的主板去搬了（因為板我一動就不能回工廠換了）
所以現在最後碰到一個問題，溫度過熱的警示，到底是因為我拿的這兩片板就有問題，還是配件引起的問題（因為送來就不開機，無法得知配件好壞），在加上我也沒配件測，還是移植的過程中有問題，或者任何可能性都不排除，其實這些問題，都可以得到驗證，我一個一個測就一定會有答案，大不了，我上下層板再重新搬一組，一定會有結果！
不過這些都需要時間驗證，我要叫貨，調貨或者跟別人借，可惜與客戶時間配合不上，就只能先作罷，退回了，就可惜了一套 iPhone 12 的套件了，好端端的套件，就只能這樣廢了，拿去解 ID 多好 ｏ＿ｏ
自己動手，豐衣足食～～收工～～下班！！
