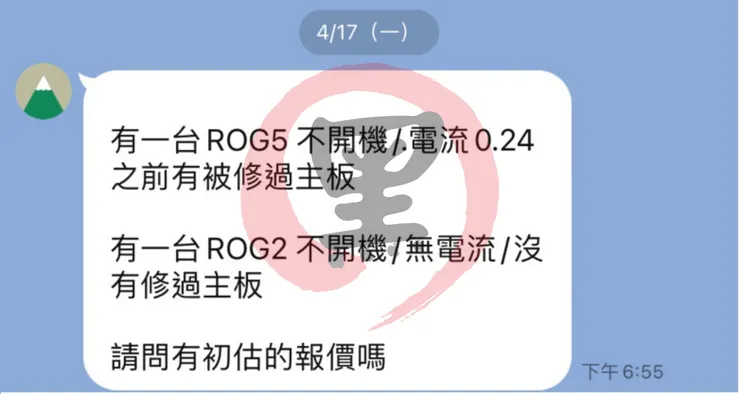

各位好，我是台灣黑手，黑手的黑，黑手的手，今天講的是一台 ASUS ZS676KS ROG5S，客戶描述有送修過了，反正目前就是不開機

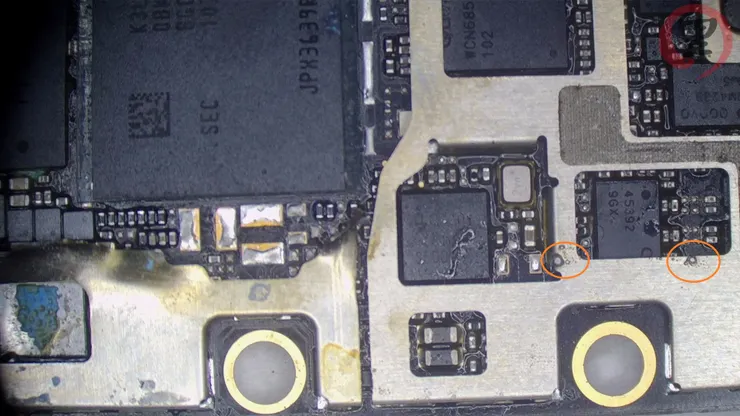

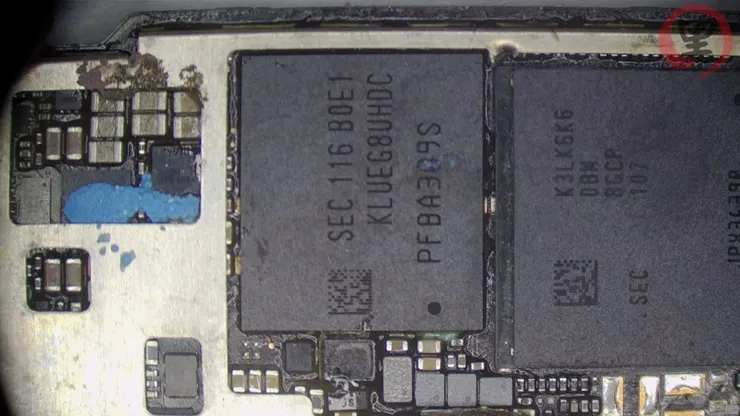

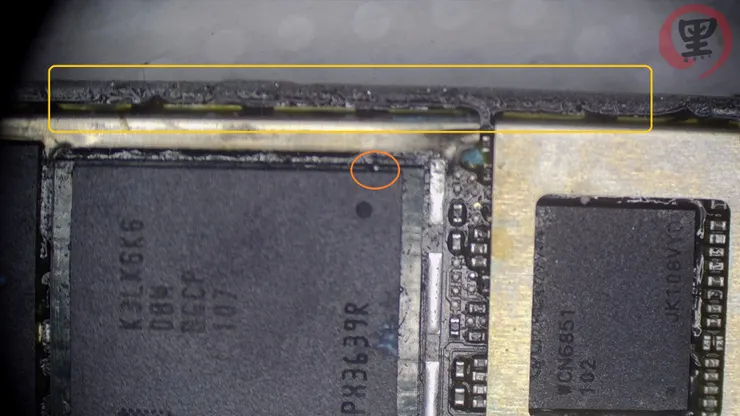

收件後我大概環視了一下，主板看起來超噁心，滿滿的連錫，滿滿的錫球在主板上游走
殘留的大量助焊劑、松香，而且重點是這台，散熱凸型蓋被拔走沒有裝

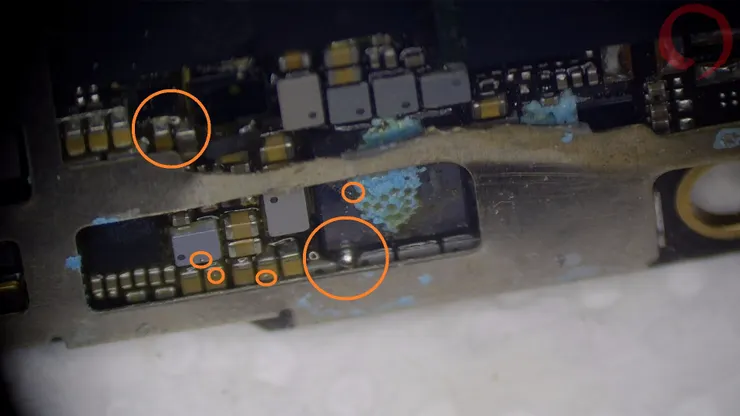

除了處理器週遭，其它無關的地方也很多散落的錫球跟松香
反正就是圖片中看到的這樣了
其它我就不多說了，也不太想解釋了

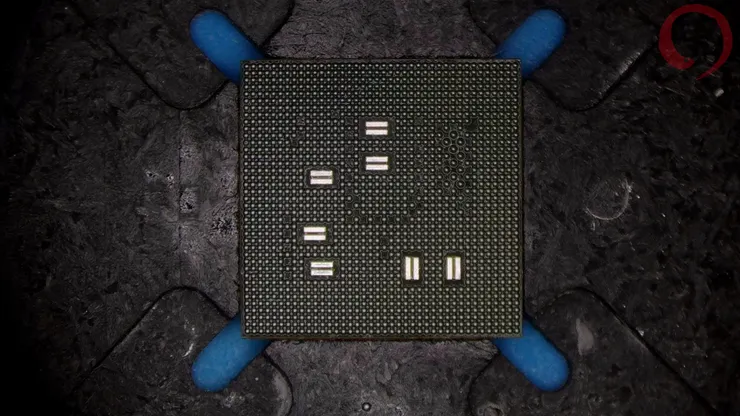

直接打錢不要問，先前店家維修過的部份，需要重新整理，大件重置這部份就是必須的
前半截的維修影片可以點下面觀看
主板維修完成後，可以開機了

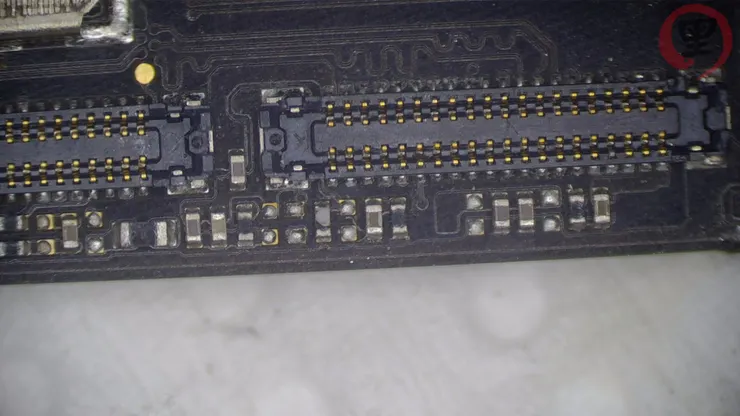

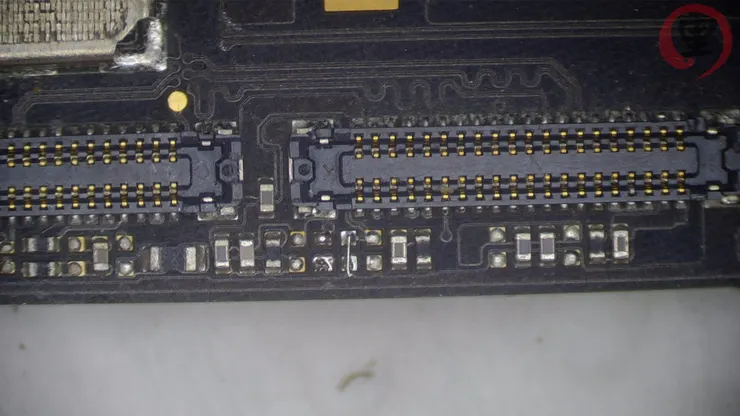

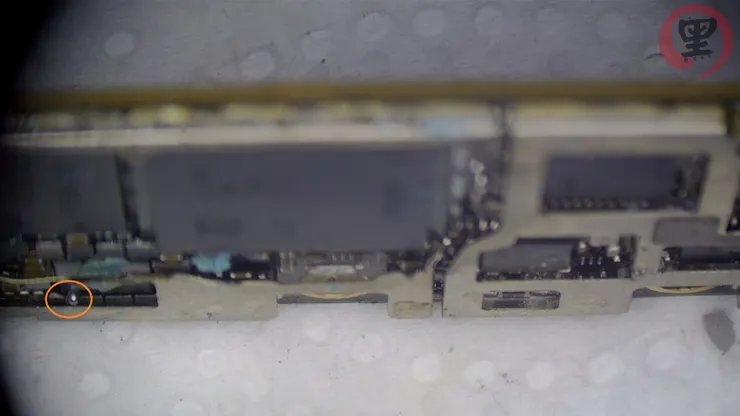

修開機只是其中一部份，這台因為弄的有點難看，所以其它部份還得要去修一修，前鏡頭無法使用，但後鏡頭三顆都能使用，先找到連接座下方，由右往左算第十顆，應該是隔離電阻，但己經有點故障了
將其電阻拆卸後，並且將兩端連接起來，並且打上絕緣即可
側面接口部份己氧化，將氧化處刮除
再來就是針對 QM 射頻電路與 RX 端的修復
確定晶片損壞，直接更換良品即可
還有 C TO C 9V 充電保護管更換
再來就是陀螺儀部份故障，應該說垂直的部份是故障的，但水平是好的
找到主控 ICM 的部份，將元件取下，並且測量再線值確認一下與 CPU 的部份

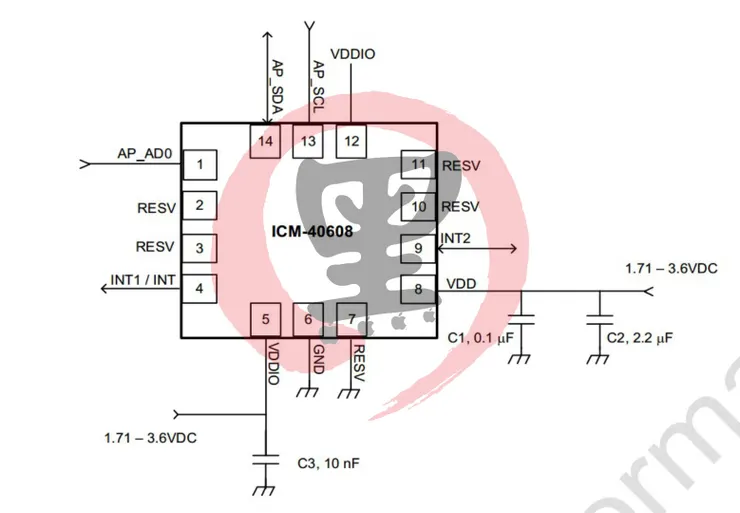

依照原晶片手冊 icm-40608 的指示，測量主板定義是沒有問題的，判定單純就是晶片損壞，同樣更換了良品
更換後也確實回復正常了，完修，自己動手，豐衣足食！
