三年半前將這台F8SR做了點升級，當文書上網機還是依然順暢，上半年疫情期間，小朋友也都是用這台F8SR來完成學校線上課程，閒暇之餘看Youtube影片或撥放1080P影片都綽綽有餘。
2008年用到現在也很值得了，不過9月底某天用到一半突然斷電，一看就感覺不妙，這種突然斷電後開不起來的常常是主機板掛點，八成是某個元件爆掉了，這個處理起來難度比換周邊升級還要複雜許多。雖說我沒有維修筆電主機板的成功經驗，但秉持著死馬當活馬醫的心態，還是拆來研究看看...

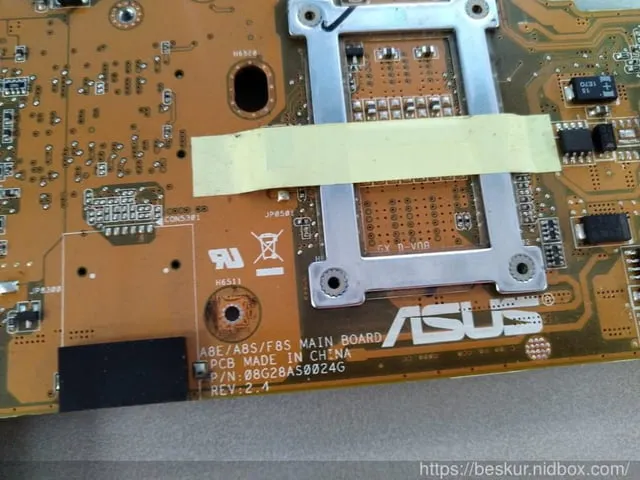

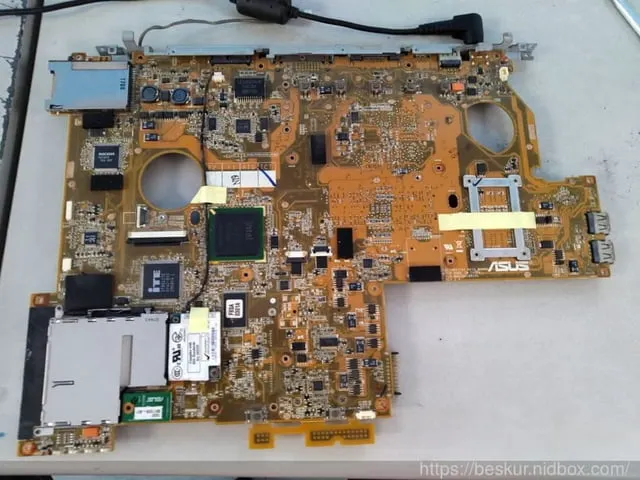

當年華碩出了一狗票F8/A8系列筆電，幾乎都是用這塊板子A8E/A8S/F8S，主架構都一樣，就是周邊做一些增減而已。

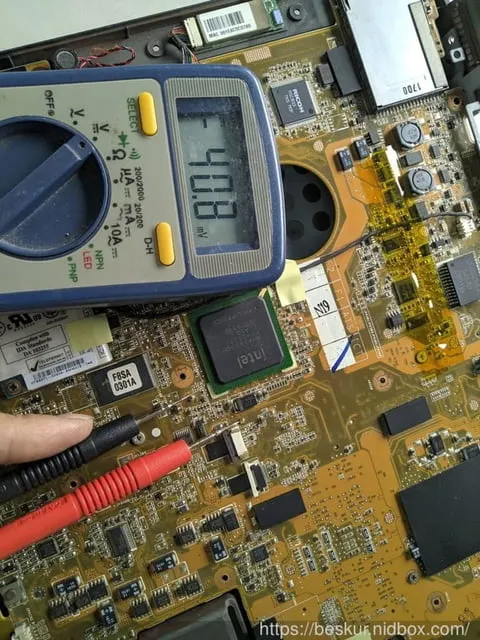

插上變壓器後的19V供電正常，但量了一下電感的待機電壓，5V和3.3V都沒出來，上網跟一些前輩請教之後，參考點位圖和電路圖，懷疑是電源晶片PS51020掛點了，而且發現CMOS電池的電量也很低了(不到2.5V)，畢竟用了13年都沒換過。

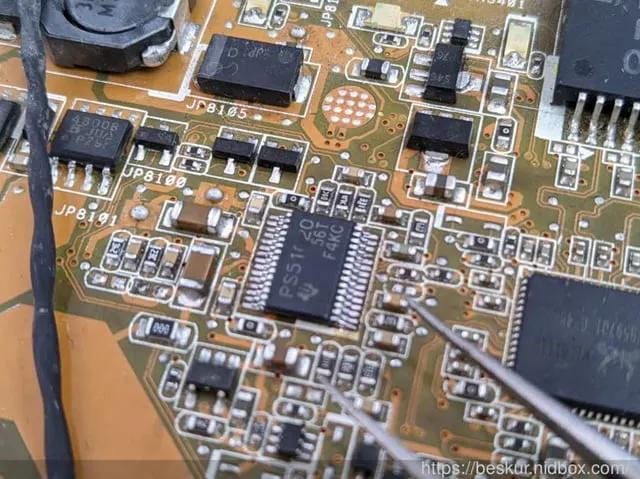

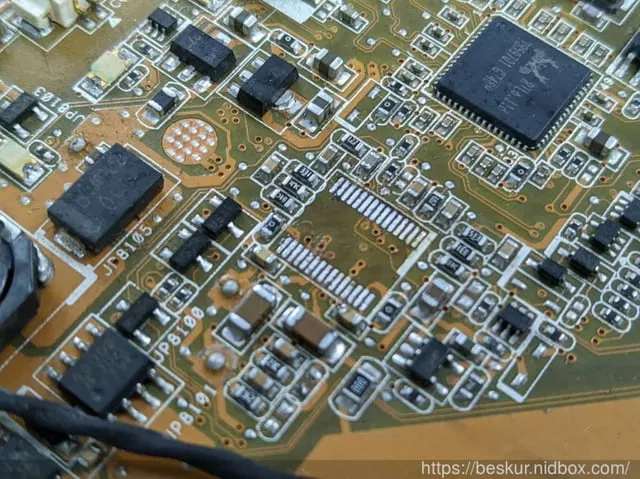

先把PS51020拆下再說，但沒有熱風槍，只用烙鐵也是考驗了一下技術，畢竟我很少焊這種IC。

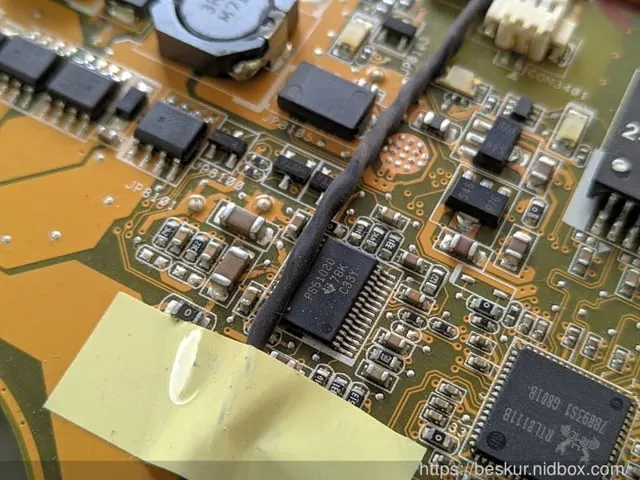

上淘寶買新的PS51020來換上後，還是一樣沒有待機電壓，想了半天抓不到原因，已經超出我的能力範圍了，乾脆先晾在一旁不管。

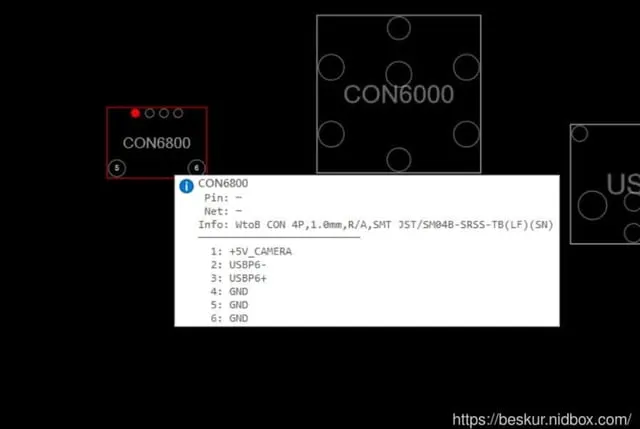

因為兒子有線上課程的需求，筆電可以直接使用，但桌機X300沒有視訊鏡頭，本來是用舊手機裝Droidcam搭配使用，但架設流程比較繁瑣，不然把筆電webcam改成USB接口，可以直接安裝在桌機上隨插即用就方便許多。既然要改裝，前置作業就是先弄清楚webcam的cable pinout，就參照F8SR點位圖想抓出5V和GND的位置。

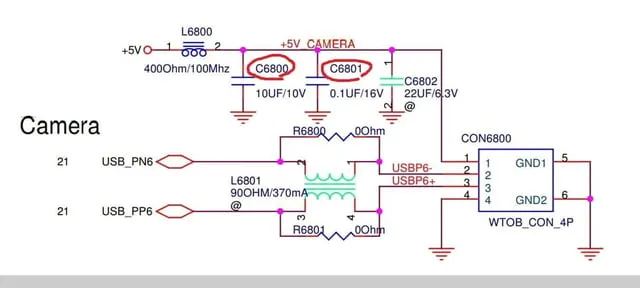

不量不知道，一量嚇一跳，這才發現+5V_CAMERA和GND居然是短路的！難道是因此造成無法開機？看了一下電路圖，最有嫌疑的只有C6800或C6801這兩顆電容。

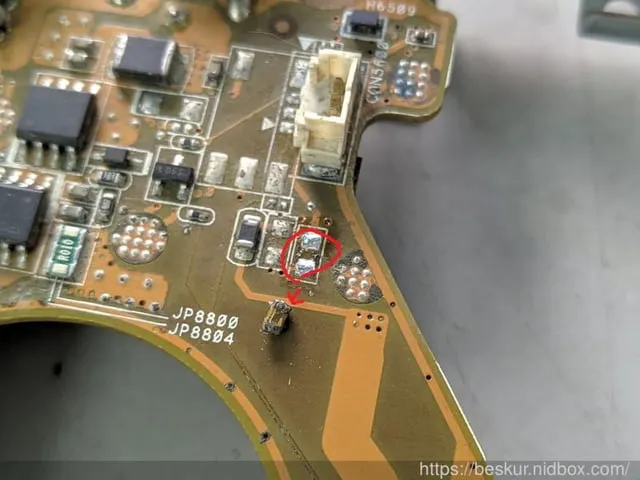

目視覺得C6800不對勁，先拿它開刀，拆下後就真的不短路了！

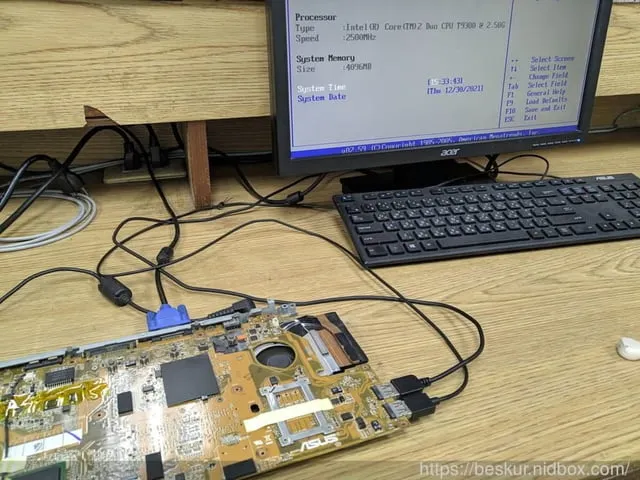

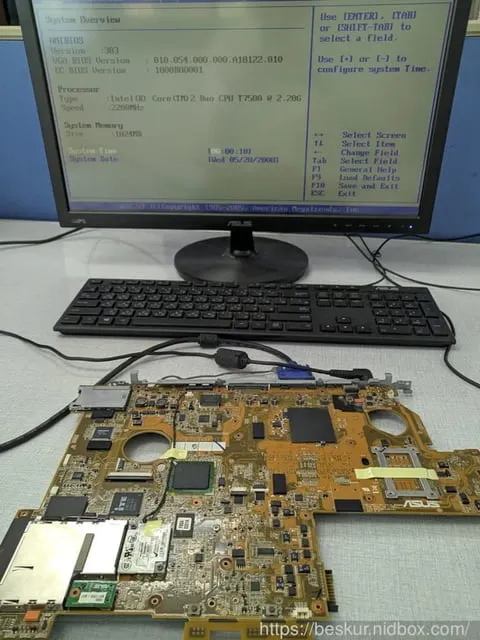

這顆MLCC電容10uF/10V(0805)是華碩主機板常用的料件，功能是濾波，有裝的話運作更穩定，但其實不裝也沒關係，很多時候主機板掛點都是電容爆掉造成短路。剛好手邊有片廢棄的同型主機板，就拆一顆同規格的正常電容換上去，上電測試，3.3V和5V都出來了，再接螢幕測試，畫面點亮了。
人生第一次修好筆電主機板，超爽der，雖然是誤打誤撞。
雖然可以開機，但還有兩個問題
(1)一上電就自動開機
(2)CMOS電池換新了，但是BIOS無法儲存設定。
後來上網查了一下，上電自動開機往往跟CMOS電池有關，因為筆電開機是在按下開關的瞬間拉低電位來觸發，而CMOS電池沒電時，會常時處於低電位，導致一插上電源就直接觸發開機。實際測量後，這個CMOS電池座真的接觸不良，難怪換了新電池還是量不到電壓。

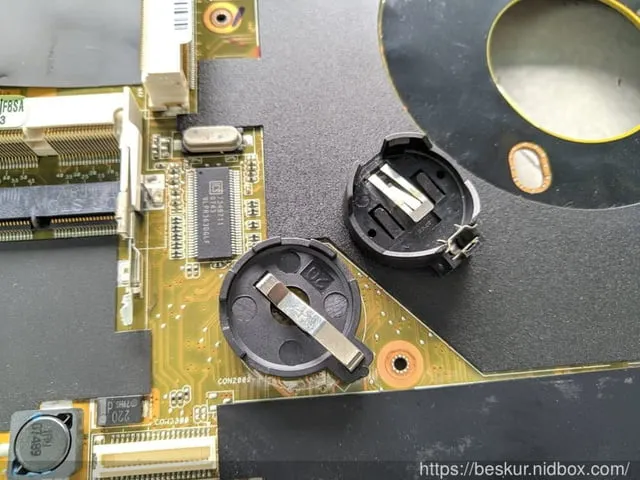

但電子材料行就買得到新品換上，換了新電池座後裝上新電池，就不會上電自動開機。
沒想到換了新電池座後，變成上電開機沒畫面(但風扇有轉)...挖咧幹～！本來有點小瑕疵但還可以開機使用，現在連畫面都沒了，讓我血壓瞬間飆高。本來想說是不是要重刷BIOS，但我沒有刷BIOS的工具啊～想嘗試盲刷又沒經驗，先試幾次Clear CMOS，似乎也無效。
最後把記憶體拔起來，用橡皮擦清潔了一下金手指再插回去....然後就亮機了。
記憶體插槽接觸不良似乎是這塊板子的通病～只能多抽插幾次試試，一旦插好沒事就別再去動它。
現在不僅BIOS能正常記憶，連同上電自動開機的問題也一併解決，完修！
這邊要抱怨一下，這A8/F8系列要換CPU或RAM都很容易，底部的蓋板卸下就可以看到了，但要更換CMOS電池就必須全機拆光光，非常麻煩！然後華碩舊機型的CMOS電池座又很容易壞，不過像我這樣用超過10年的應該也沒幾個，可能大家在察覺之前就已經先汰換掉了。

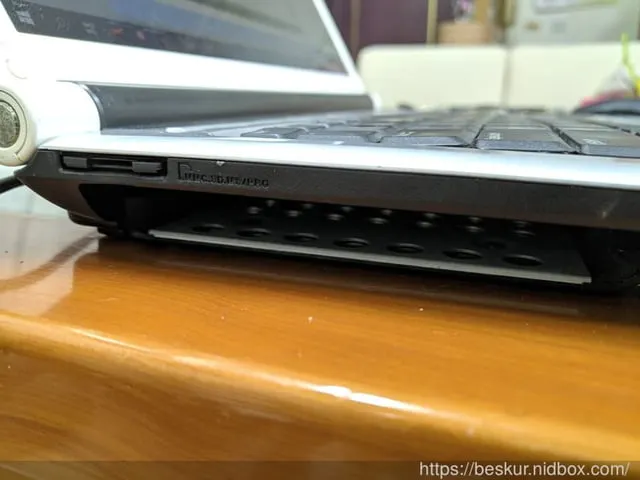

光碟機早就讀不到了，乾脆拔掉來減重。
雖說修好了還能繼續用，我是不期待能用到2028年(整整20年)啦，畢竟用久了其他元件也會老化，啥時再掛點也說不準，至少再戰個3年應該還可以吧！
跨年前最後一PO，新年快樂！
