家裡有人出現初老的症狀,常忘記關閉車庫的鐵捲門,屢次提醒無效,無奈之下只好動動腦設計一個警示器,畢竟沒關門會影響居家安全。

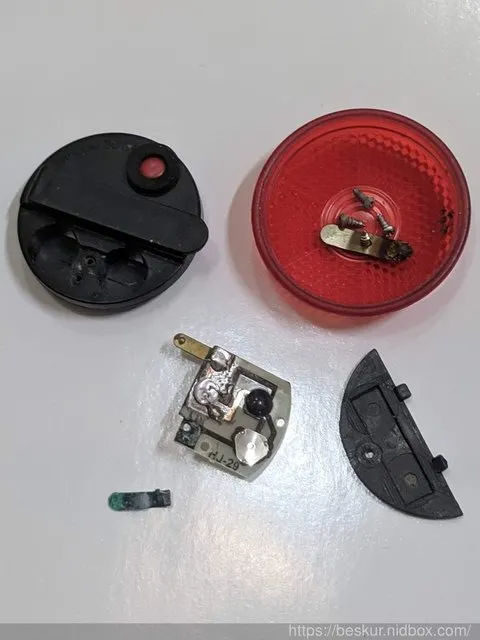

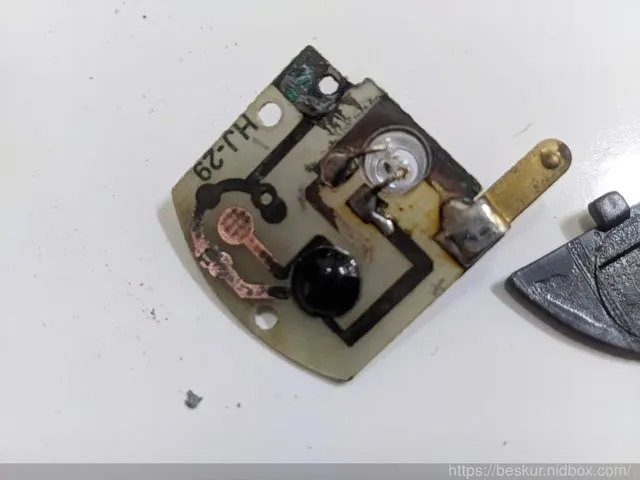

從某個抽屜深處發現了已廢棄多年的單車警示燈,拆解來研究一下,電池液外漏導致銅片腐蝕斷裂,銅箔表面也嚴重氧化,完全不過電。
拿砂紙拼命磨,總算磨出一片天,上電測試結果發現LED及閃爍IC都沒壞,真是萬幸。

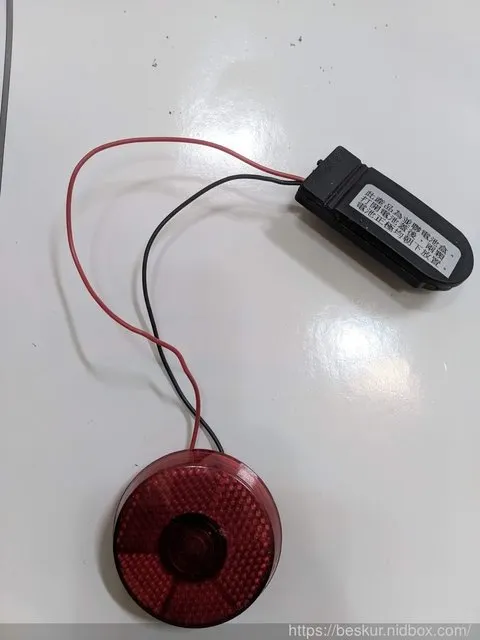

兩顆CR2032並聯接上警示燈,可以正常閃爍了。

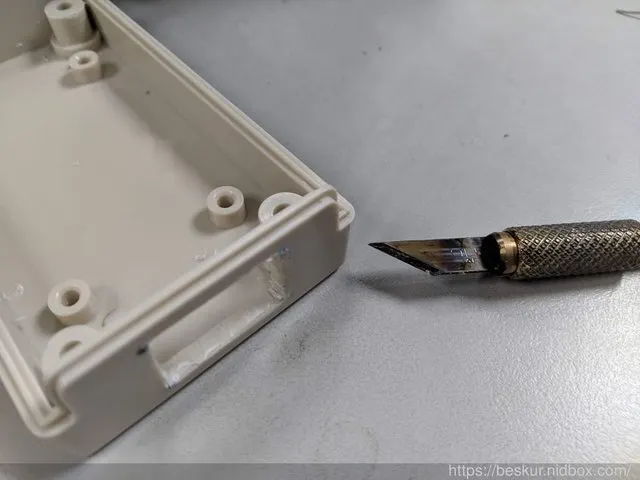

在電子材料行買個萬用盒,用電熱刀切出需要的大小。

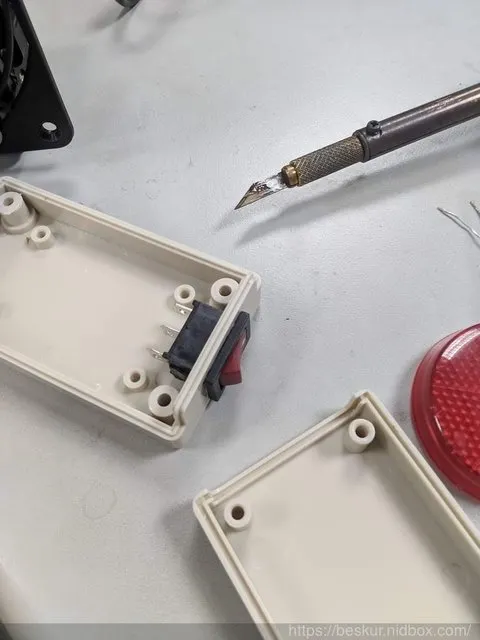

考慮到洗車等需要長開鐵門的場景,持續閃燈除了挑戰電池壽命外別無意義,所以設計一個總開關來關閉這裝置。

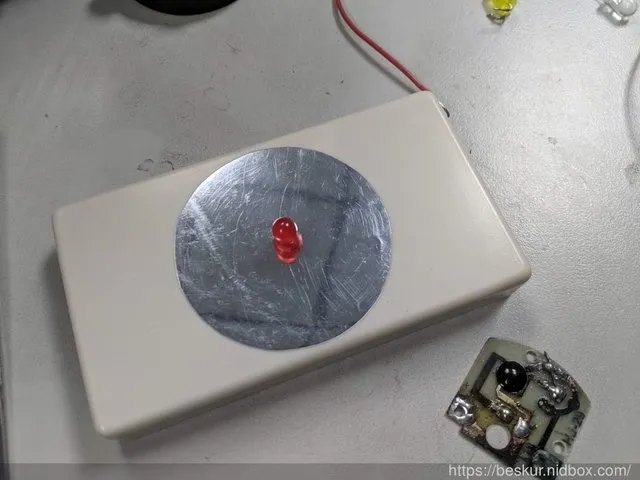

萬用盒表面貼上鏡面貼紙,讓LED的光線能夠完全向外反射,不要浪費。

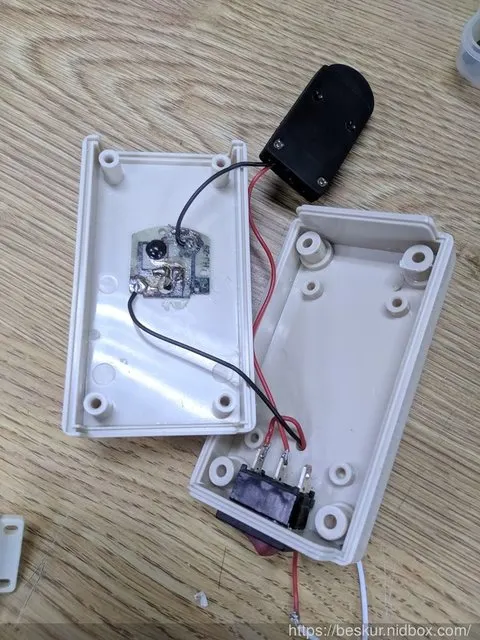

再用熱融膠把電路板黏上去,電池收納於其中後蓋上盒體。

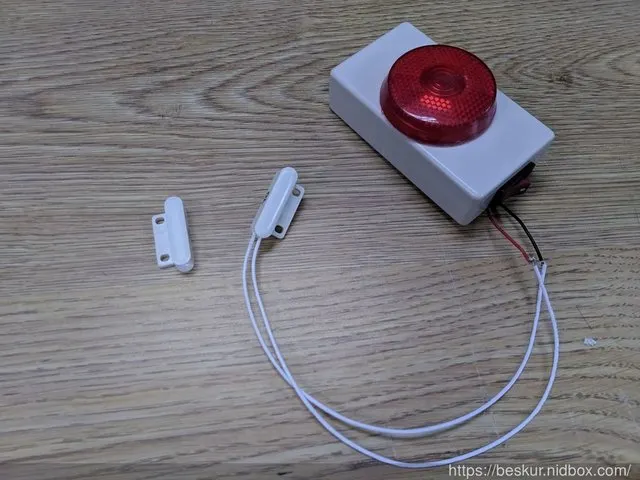

黏上紅色燈罩並外接一組NO的磁簧開關就完成了。

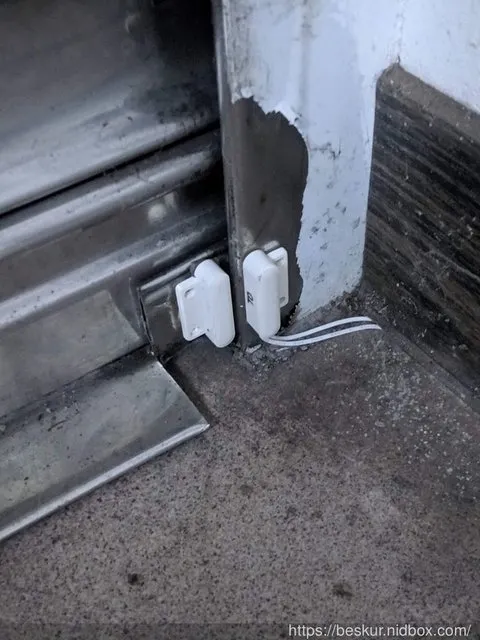

拉線和藏線其實有點麻煩,但還是要盡力完成,再把磁簧開關安裝在鐵捲門上,當兩個開關接近時,迴路為open使得LED不會閃爍,其實就是防盜警報器的基本原理。

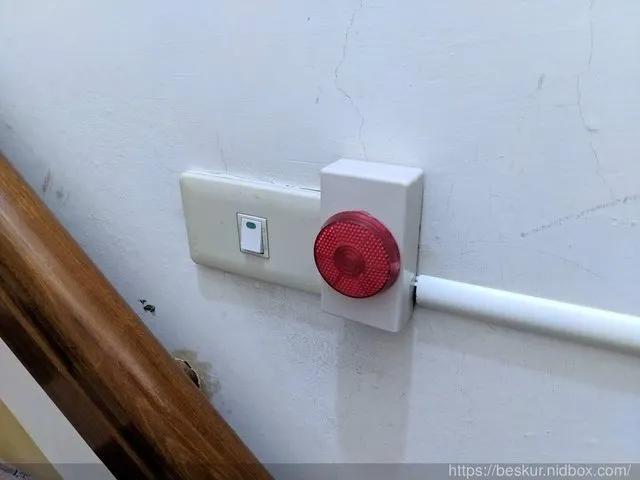

警報器就裝在照明燈開關旁邊,這樣提示應該夠明顯了吧?

這是測試影片,開啟喇叭就可以聽到鐵捲門開啟和關閉的聲音,警示燈也根據不同狀態做出反應。
如果加裝閃爍燈還是會忘記關門,我下次就要加裝錄音模組,請Google助理罵人了。
