Modelsim_testbench設定

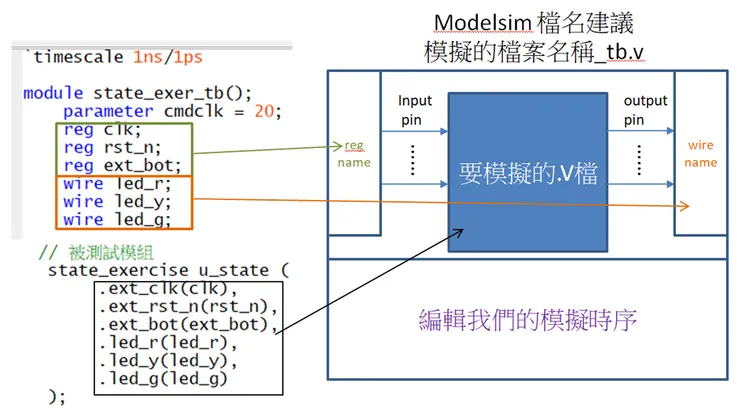

每次我都搞不清楚testbench要怎麼設定開頭，整理成一個簡單的示意圖，這樣就很清楚了。

1. `timescale設定(第一行一定要定義的東西)
   格式說明：`timescale <time_unit> / <time_precision>
   1ns代表該testbench時間單位，所有的#開頭的delay都會是ns的時間
   1ps代表時間的精度
   常見的幾種組合：
   1ns/1ps：最常見，精度高
   1ns/1ns：精度普通
   10ns/1ns：常用於舊專案
   1ps/1ps：高速電路模擬


   `timescale 1ns/1ps

2. 設定Testbench的PIN，就像一般的.V檔一樣把這個testbench當成一個元件，這邊定出來的PIN name，就會出現在Modelsim上的波形上。


   module state_exer_tb();
      reg clk;
      reg rst_n;
   	 reg ext_bot;
   	 wire led_r;
   	 wire led_y;
   	 wire led_g;


3. 定義我們要模擬的.V檔的PIN，與我們的tessbench PIN做連結
   Testbench pin link：


      // 被測試模組
       state_exercise u_state (
          .ext_clk(clk),
   			.ext_rst_n(rst_n),
   			.ext_bot(ext_bot),
   			.led_r(led_r),
   			.led_y(led_y),
   			.led_g(led_g)
   				    );

   Module state_exercise pin define

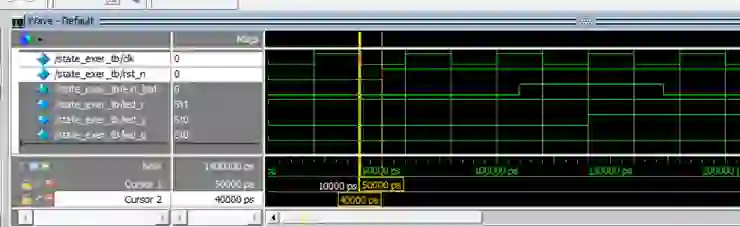

4. 開始定義我們的動作，主要就是一些input動作的0或1的設定，接著敲我們的clk，可以看到我們的rst_n從50ns後開始轉太，而clk則是固定40ns。


       // 初始化
       initial begin
           clk = 0;
           rst_n = 0;   // 一開始 reset
   		  ext_bot = 0;
           #50 rst_n = 1; // 50ns 後釋放 reset
       end

       // 模擬時鐘，假設 25MHz -> 40ns 一個週期
       always #20 clk = ~clk;

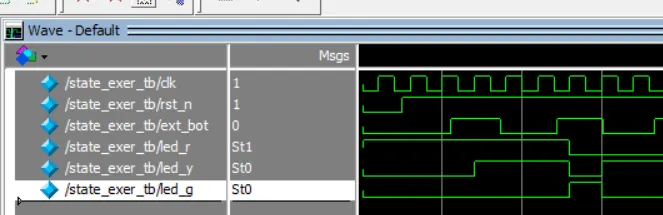

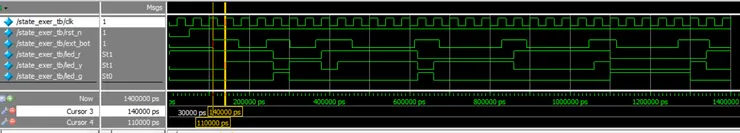

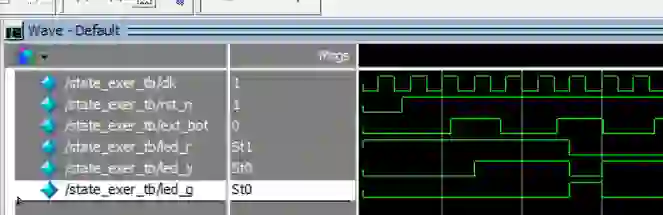

5. 後續就是我們其他input的設定，而led_r, led_y, led_y，則是照我們在程式內設定的方式來動作。當我的ext_bot每轉態一次，而clk在rising的時候，就會觸發led的動作更新。


   //testbench_tb.v
   	initial
   	begin
   		  #110	ext_bot = 1;
           #63		ext_bot = 0;

   		  #70		ext_bot = 1;
           #58		ext_bot = 0;

   				  #65		ext_bot = 1;
           #91		ext_bot = 0;

   		  #155	ext_bot = 1;
           #63		ext_bot = 0;

   		  #155	ext_bot = 1;
           #62		ext_bot = 0;

   			  #155	ext_bot = 1;
           #68		ext_bot = 0;

   		  #155	ext_bot = 1;
           #77		ext_bot = 0;
   	end
   endmodule



   //欲模擬的.V檔​
   always @(posedge ext_clk or negedge ext_rst_n) begin
       if (!ext_rst_n)
           state <= S0;
       else
   	   if (ext_bot)
           state <= next_state;
   end
