其實這個部分是請AI教我的，不完全是自己的創作，而且期間很多的error，要不是靠AI，這個部分我今天應該是弄不起來。
首先，要注意的是，目前我有遇到一個問題還無法解決，因為跟AI試了很多次都無法成功，因此這個部分暫時也不糾結了，若有人懂的再麻煩留言給我讓我了解一下。
這個動作盡量避免要模擬的.V檔中有Quartus建立的IP，我本來用IP產生了一個PLL的clk，無奈怎麼樣都不會動，所以退而求其次模擬專案內的個別.v檔，其實也是不錯的。
其實這個方式模擬的好處是很省時間，雖然從Quartus編輯，不過不用從那邊重新做compiler，只要存檔就行了，在Modelsim那邊會有類似的檢查機制，如果寫錯了也可以從Transcript視窗中看到。
其實整個流程大致如左介紹，第一步就是指定.v檔的路徑，之後的指令就是實現該步驟流程。

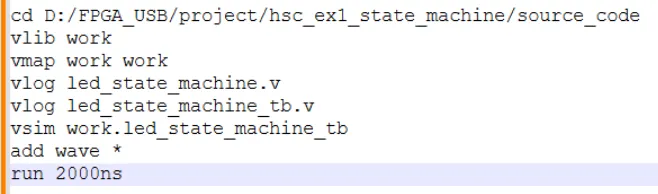

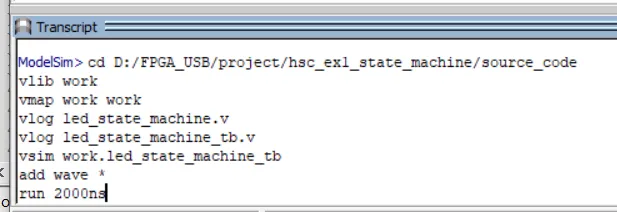

其實那那些指令有點麻煩，怕麻煩的可以像我一樣先寫在記事本中，這樣直接在Transcript視窗複製貼上整段就會直接跑出最後的波型，不過你要確保中間的過程是沒錯誤的，不然你還是要往上檢查錯誤訊息。

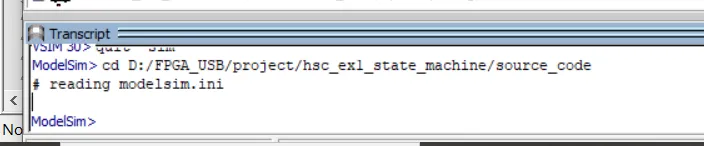

開啟Modelsim的第一件事就是指定我們.v檔的路徑。
這兩個指令簡單來說就是建立work=Modelsim temp document(放編譯後的電路)，並建立一些連結，點單來說指定資料夾和這兩個指令是必須的。
vlib work
vmap work work
把Verilog編譯進work library
vlog led_state_machine.v
vlog led_state_machine_tb.v

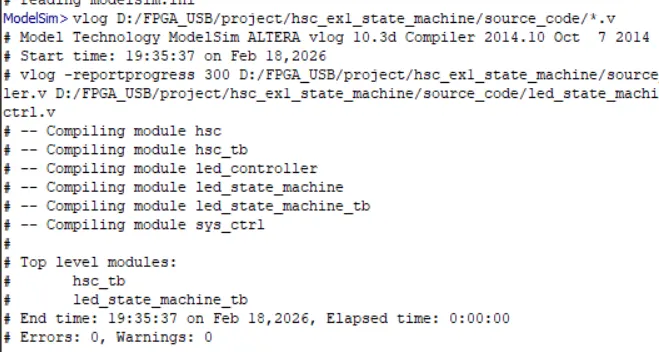

如果你的.v檔很多，其實也可以用*.v代替，Modelim會一次全部處理
vlog D:/FPGA_USB/project/hsc_ex1_state_machine/source_code/*.v
啟動模擬器，載入「top module」
vsim work.led_state_machine_tb
把所有訊號加到波形視窗，讓時間開始流動 2000ns
add wave *
run 2000ns

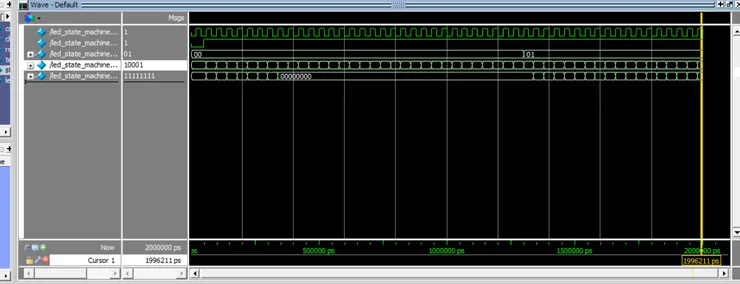

最後就可以看到跑出來的波形
