隨著超大型積體電路（VLSI）與高功率運算晶片持續演進，半導體產業所面臨的核心瓶頸，已由長期主導發展路徑的「製程微縮」，逐步轉向更為根本的「熱阻極限」問題。當單位晶片面積所承載的功耗密度急遽攀升，熱通量開始逼近材料導熱與流體傳熱所能承受的物理上限，傳統仰賴放大散熱器尺寸、提高風量或堆疊氣冷結構的工程手段，已難以支撐新世代運算架構的需求。此一轉折，在AI伺服器動輒數千瓦等級的功耗條件下，尤為明顯。在這樣的產業背景下，解方並非憑空誕生。早在1980年代，美國專利 US 4,450,472（以下簡稱 472 專利）即已前瞻性地指出突破高熱通量限制的關鍵方向。該專利的價值，並不僅在於提出液體冷卻作為替代選項，而在於其於理論與實務層面，首度將「微尺度流道幾何」、「層流熱傳行為」與「晶片級整合」系統性地結合，建立一套可分析、可計算、可驗證的散熱設計框架。
472 專利所界定的「微通道液冷技術」，透過在微米尺度下大幅提升有效熱交換面積，根本性地改寫了晶片散熱的物理條件。這項源自史丹佛大學、並由DARPA資助的研究成果，不僅奠定了後續微通道冷板（Microchannel Cold Plate）發展的技術基礎，更可視為今日AI與高功率運算所採用之晶片級液冷架構的原始藍圖。
探尋微通道液冷技術的智財根源：美國專利 US 4,450,472
這份具備里程碑意義的美國專利 US 4,450,472（以下簡稱 472 專利），於 1981 年 3 月 2 日正式提交申請 ，並於 1984 年 5 月 22 日獲准公告 。專利名稱為「利用冷卻室與微觀通道改善緊密半導體積體電路及類似器件移除熱量的方法與手段」（Method and means for improved heat removal in compact semiconductor integrated circuits and similar devices utilizing coolant chambers and microscopic channels）。兩位發明人 David B. Tuckerman 與 Roger F. W. Pease 當時均任職於加州史丹佛大學（Stanford University），而專利權人（Assignee）則為史丹佛大學董事會。該項技術的研究背景獲得美國國防高等研究計劃署（Defense Advanced Research Projects Agency，簡稱DARPA）的支持。
在專利審查過程中，專利審查官引用了多項IBM相關的早期技術通報（Technical Disclosure Bulletin），顯示當時各大技術機構對液冷技術的探索。然而，Tuckerman等人提出的微通道優化公式與結構設計，成功解決了VLSI 時代隨組件密度增加而急遽上升的熱密度問題。這件專利與其同年發表的經典論文High-performance heat sinking for VLSI（1981）[1]相互呼應，共同開創了現代「微通道冷板（Microchannel Cold Plate）」的工程先河，成為當今AI資料中心液冷散熱技術的最原始物理原型。
472 專利重點摘要與較佳實施例解析
472專利旨在解決因超大型積體電路陣列（VLSI）元件密度增加而導致半導體晶片表面單位面積產生熱量增加的問題，提供一種具有改良散熱能力的半導體晶片及利用層流冷卻液流道來實現半導體晶片熱量移除的方法。該發明包括半導體晶片的背面設有由鰭片（fins）構成的微細通道（microscopic channels），鰭片與晶片緊密接觸。蓋板（cover）固定於鰭片上以封閉通道，使冷卻流體（coolant fluid）能以層流（laminar flow）方式流過。晶片可安裝於雙列直插式封裝（dual in-line package, DIP）的凹槽（recessed）部位，並由與封裝一體成型的導電管路負責冷卻流體的輸送。優點是，這些管路（tubes）同時可作為積體電路的電源匯流排（power busses）。
根據US 4,450,472（簡稱472專利）美國專利說明書所載，其最佳實施例的核心在於將微尺度的散熱結構直接與半導體晶片（10）整合，如472專利說明書中FIG. 1至FIG.3、以及FIG.5與FIG. 6所示在晶片(10)背面透過化學蝕刻加工凹槽(12)，保留寬度僅50微米的平行微細鰭片(14)。矽或玻璃蓋板(20)固定於鰭片頂部，形成封閉冷卻腔室。冷卻流體由輸入埠(16)進入，經寬度Wc約50微米通道以層流方式高效移除熱源(22)熱量。整組件置入支架(44)凹槽(42)，經封裝管路(50)注入冷卻液。實驗顯示，鰭片高度(d)300微米時，每平方公分可移除790瓦熱量（請見圖1）。

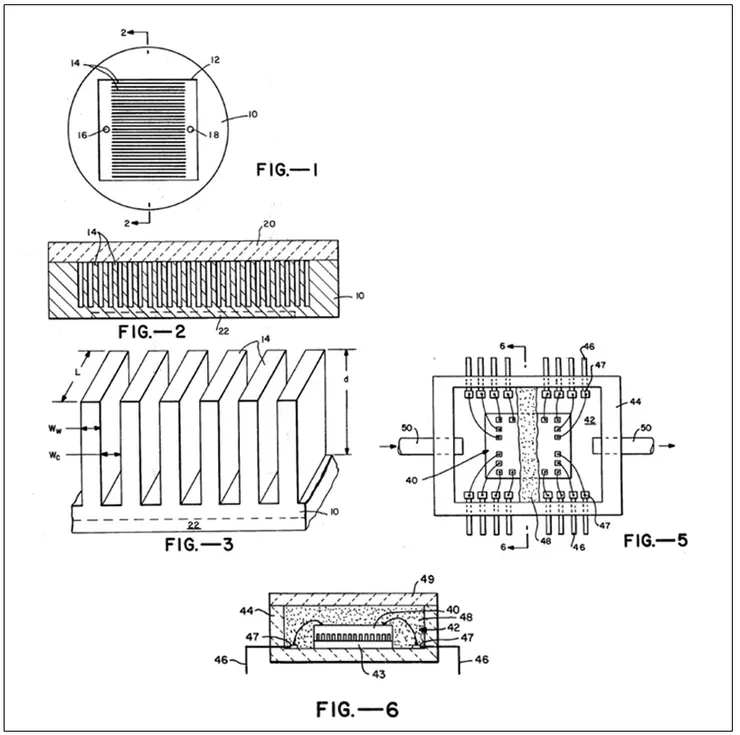

圖1. 472專利示意圖；圖片來源：USPTO
472專利權利請求項主要特徵
根據美國專利US 4,450,472的Claim 1（申請專利範圍第1項），其核心技術重點與可專利性特徵（Inventive Step）主要聚焦於如何將散熱結構與熱源進行「物理級的整合」，並透過精確的數學優化來達成極限散熱。以下為Claim 1的四大技術特徵解析：
直接整合的「微米級」熱交換結構技術特徵
由一系列微米級鰭片（microscopic fins）定義出的流道，且這些鰭片必須與發熱體的散熱表面處於「緊密接觸（intimate contact）」狀態。換言之，它要求散熱微通道不能只是「貼」在晶片外，而是要像從晶片背面直接長出來一樣，與我們之前提到的「晶片層作為熱源起點」無縫接軌，從而消除傳統界面材料產生的巨大熱阻。
此文未完，完整內容請參見原文連結。
