使用 DIALUX EVO 快速上手

室內設計中的燈光設計是一個關鍵元素，它不僅能夠為空間帶來光線和能量，還能夠塑造氛圍、強調特定區域，並提升整體設計的視覺效果和舒適性。燈光設計在室內空間中扮演著舉足輕重的角色，幫助實現人們的功能和美學需求，創造一個舒適、安全、美觀的照明環境。

在一般室內裝修設計方案的燈光設計通常使用過去累積的經驗，包括照度、色溫、昡光、演色性及光源選擇..等，但通常沒有具體數據來確認所設計的燈光方案是否符合標準或滿足使用者體驗，所以推薦介紹這一個免費燈光設計的軟體 Dialux Evo，幫助創建出色的照明方案，同時也可以通過節能分析來提高能源效率。近期更發現有本土廠商加入 Dialux Evo 燈具品牌，雖然說產品庫尚未十分齊全，但可見也受到了更其多人的重視。

Dialux Evo（DIALux Electronic Visualization）是一個專業的室內照明設計軟件，由德國的DIAL（德國照明學會）開發和維護。它用於規劃、模擬和評估各種室內照明方案，以確保在建築物內部創建最佳的光環境。以下是Dialux Evo的一些主要功能和特點：

• 光學計算：Dialux Evo允許用戶進行精確的光學計算，以確定在室內空間中如何分佈光線，並預測照明效果。
• 3D室內模擬：軟體提供強大的三維建模工具，用戶可以建立精確的室內空間模型，包括牆壁、天花板、地板等，以便進行照明設計。
• 燈光設計：Dialux Evo允許用戶選擇不同類型的照明設備（如燈具、燈泡等），並將它們放置在室內模型中，以創建不同的照明場景。
• 效果模擬：用戶可以模擬不同時間、季節和天氣條件下的照明效果，以便更好地了解照明方案的表現。
• 節能分析：軟體還提供了節能分析工具，用戶可以評估不同照明設計方案的能源效益，幫助減少能源消耗。
• 報告和文檔生成：Dialux Evo能夠生成專業的報告和文檔，其中包括照明設計的詳細信息和計算結果，這些報告可供項目團隊和客戶參考。
• 免費軟體：Dialux Evo是免費的軟體，可以從官方網站上下載和使用。
• 插件和擴展：Dialux Evo支持各種插件和擴展，這些插件可以擴展軟體的功能，以適應不同的照明設計需求。

Dialux Evo是一個非常強大且廣泛使用的工具，用於室內照明設計和照度分析十分有用。為照明設計師、工程師和建築專業人員提供了一個優秀的平台，以確保室內空間的照明達到最佳效果，同時節約能源。

照明設計 - 標準照度

平均照度是指在一個特定區域內各點照度值的指示。該值可以用來評估整個區域的照明水平。在均勻的燈光條件下，可以使用以下平均照度的簡化公式：

平均照度（勒克斯） = 總光通量（流明） / 總照明度（平方米）

數學上表示為：

E_avg = Φ_total / A_total = N*n*Φ*Le

其中：

E_avg 是平均照度，單位是勒克斯（lx）。
Φ_total 是光源的總光通量，單位是流明（lm）。
A_total 是被光照亮的總樞紐，單位是平方米（m²）。
注意的是，這個公式假設光線在整個區域內需要考慮分佈。如果光線分佈不均勻，或者不同區域內的照度差異，就需要更詳細的光學和幾何分析。

另外，如果區域內有多個不同光源提供光通量，需要將它們的光通量相加，然後再計算平均照度。

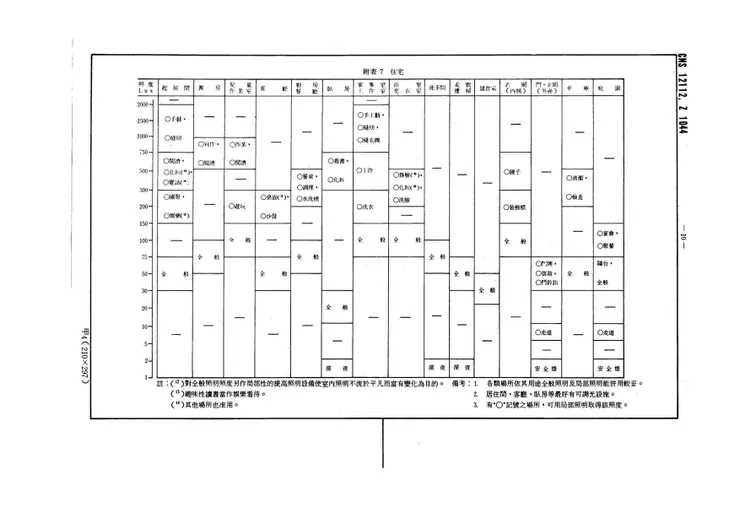

之後再使用實體照度計實際測量，然後用標準照度與使用者的體驗做比對，來了解使用者偏好再微調。下圖為住宅的標準照度範圍，其它場所的標準照度可參考國家標準標準照度。

Dialux Evo 使用程序介紹

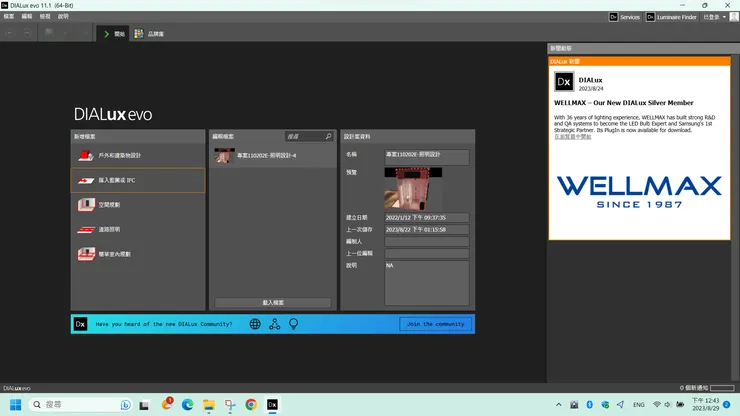

從官方網站上下載和使用免費的軟體 Dialux Evo，安裝完後即可啓用如下:

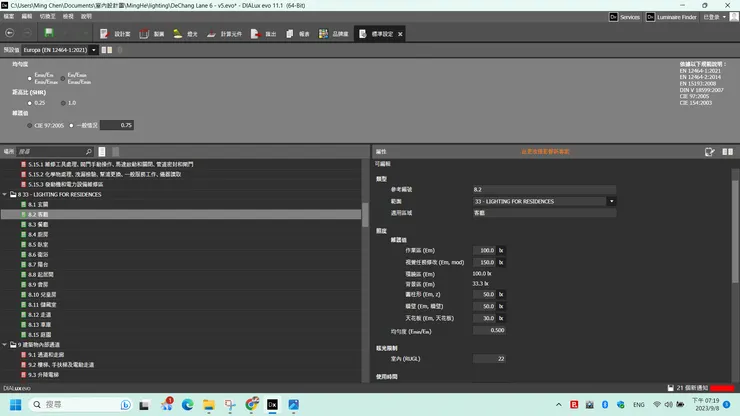

設定標準

[檔案] – [設定] – [標準設定]，可參考CNS標準增加設定不同的空間如下，也可使用一般設定。

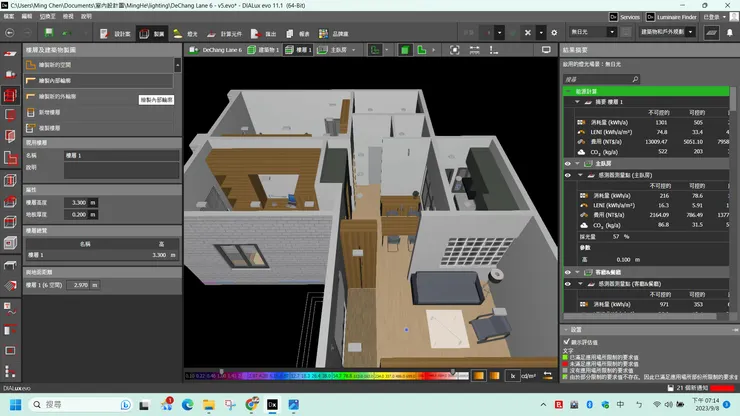

Dialux evo 建立模型空間

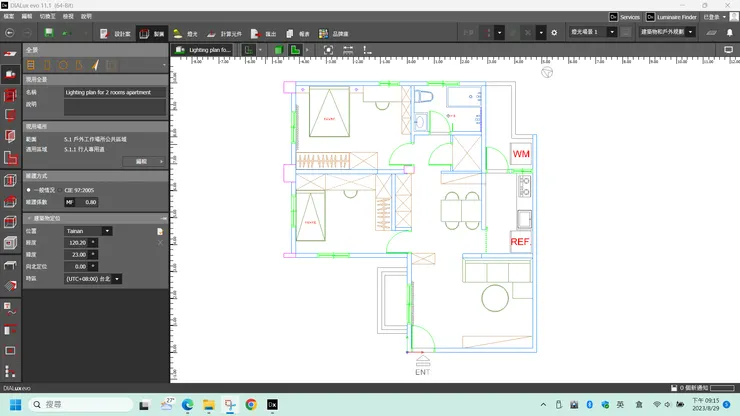

• 導入圖紙
• 新增建築物
• 新增樓層/繪製新的空間
• 放置門窗
• 繪製天花板
• 置入傢具/物件
• 使用材質/素材

Dialux evo 建立燈光及場景

• 設立燈具及光源
• 設定燈光場景
• 繪製工作面

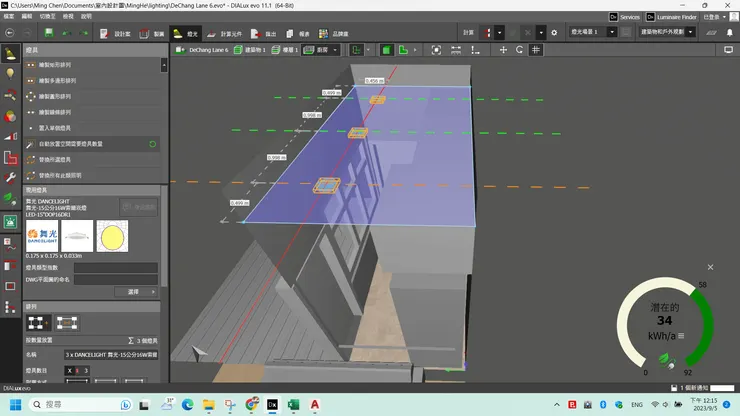

• 設定能源消耗參數 (Option)

Dialux evo 計算及報表

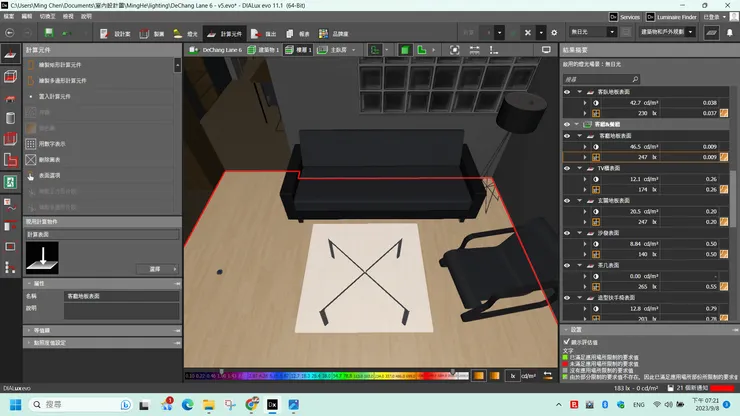

• 置入/設定計算元件
• 繪製作業面
• 設定計算參數 (Option)
• 計算

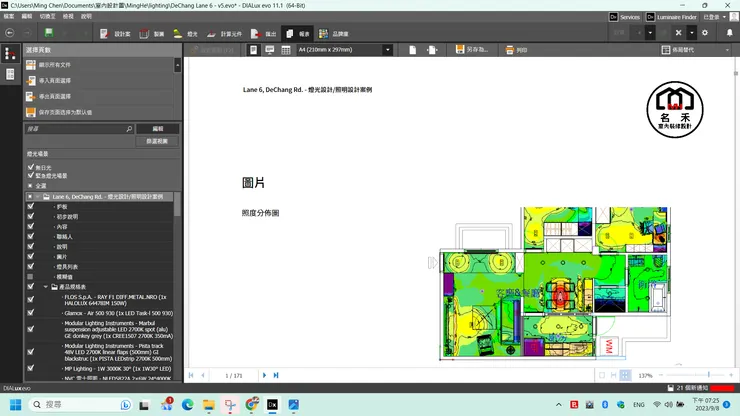

• 報表輸出 (PDF 報表參考範例)

DIALUX EVO 燈光設計

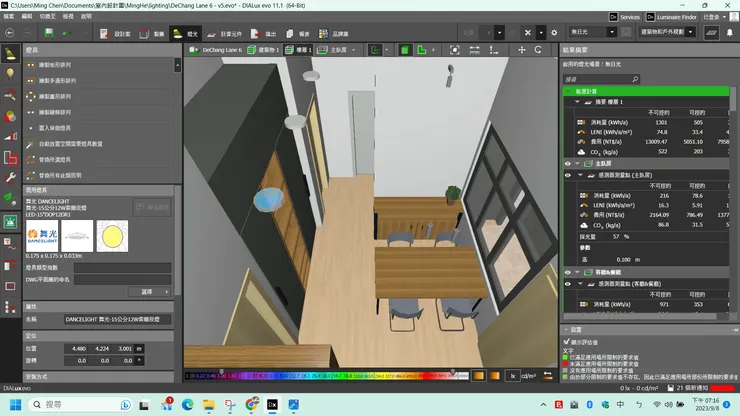

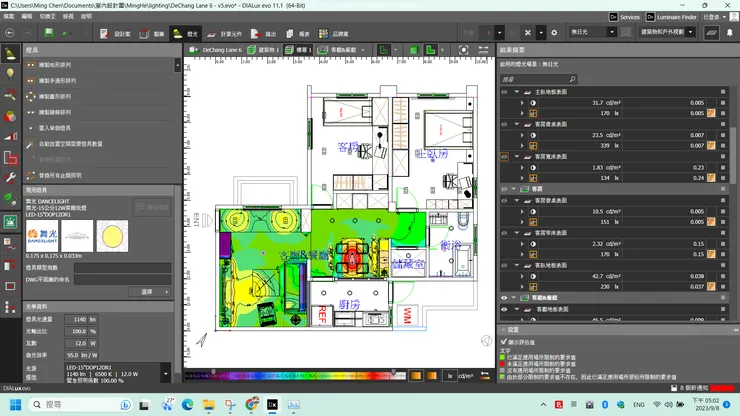

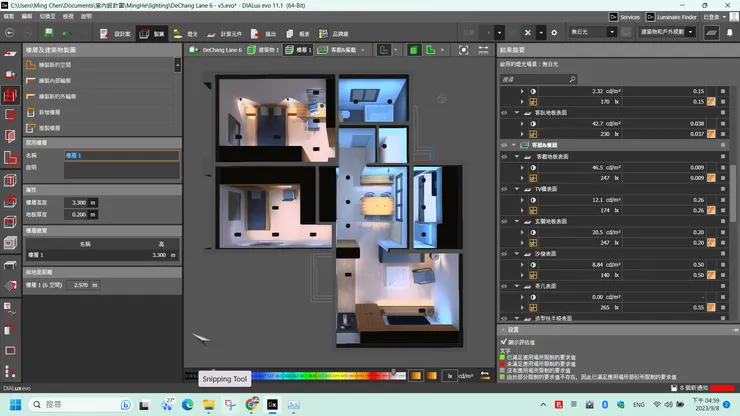

燈光設計 DIALux evo -現況平面圖燈光設計 DIALux evo 照度分佈圖DIALux evo 照度分佈圖 偽色圖燈光設計-照度分佈圖燈光設計-燈具需求清單燈光設計 DIALux evo 主臥 3D燈光設計 DIALux evo 客廳 3D燈光設計 DIALux evo 客廳 3D燈光設計 DIALux evo 客房 3D燈光設計 DIALux evo 餐廳 3D燈光設計 DIALux evo 客廳 - 照度圖燈光設計 DIALux evo 客房 - 照度圖燈光設計 DIALux evo 餐廳 - 照度圖燈光設計 DIALux evo 廚房 - 照度圖燈光設計 DIALux evo 上側視 3D 偽色圖燈光設計 DIALux evo 餐廳 3D 偽色圖燈光設計 DIALux evo 客房 3D 偽色圖燈光設計 DIALux evo 客廳 3D 偽色圖燈光設計 DIALux evo 客廳 3D燈光設計 DIALux evo 客廳 3D 偽色圖 1
