BenQ(明基)型號:49RH6500,啟動後,不亮屏有聲音(有燒焦味),維修。

閱讀時間約 1 分鐘
raw-image

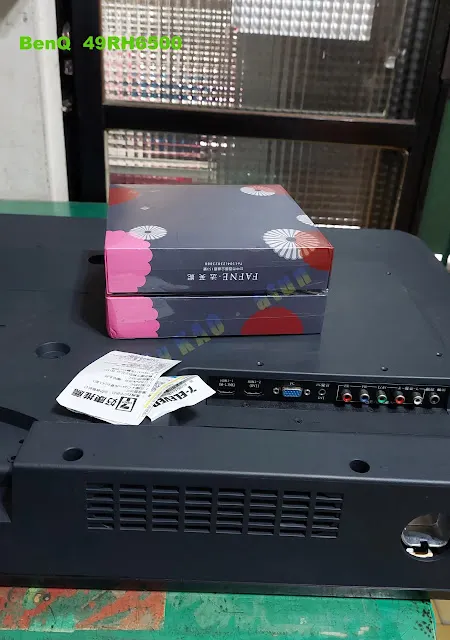

歡迎收看本日『液晶維修』分享! 我是—KAO.atun(高雄.阿唐)專業液晶維修(曾仔!) 各位午安!下圖並非是什麼禮物,只是一組在群組中徵得的本型腳座!

raw-image

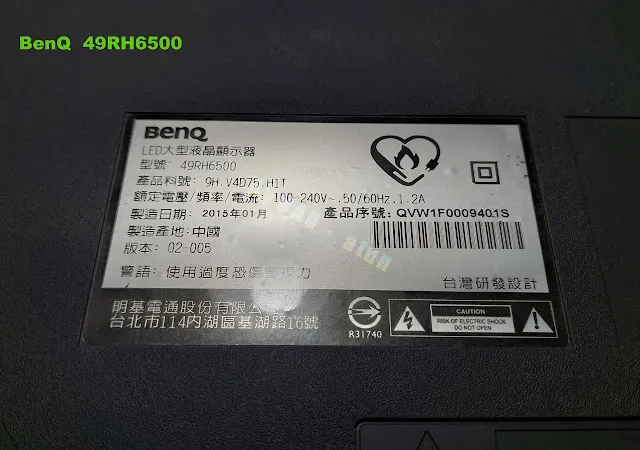

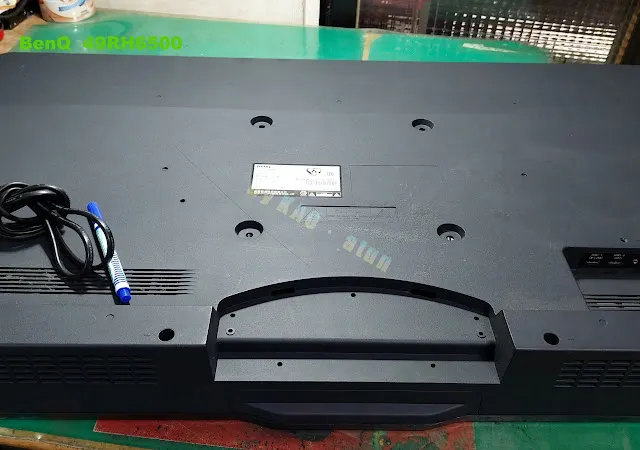

什麼型號ㄋ?它就是BenQ(明基)型號:49RH6500,它是一台背光故障機,是人客送修後,看到我這有二手機,人客也不想再等待,就直接丟下本機,把良品二手機給帶走了!我也是苦惱,是要再次把它修復,還是就此回收了,因為它沒有腳座,我完修後也算是苦惱!

raw-image
raw-image

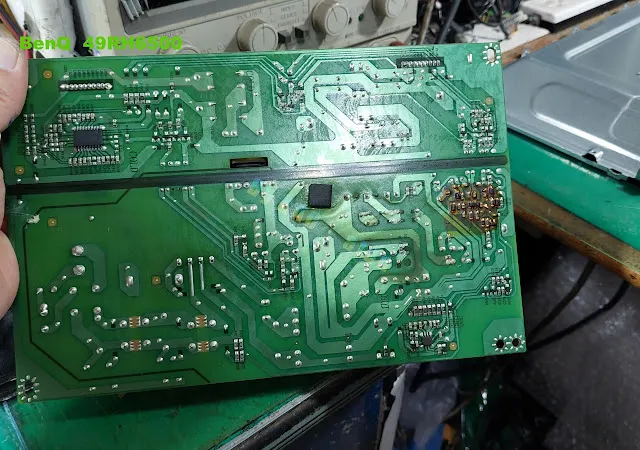

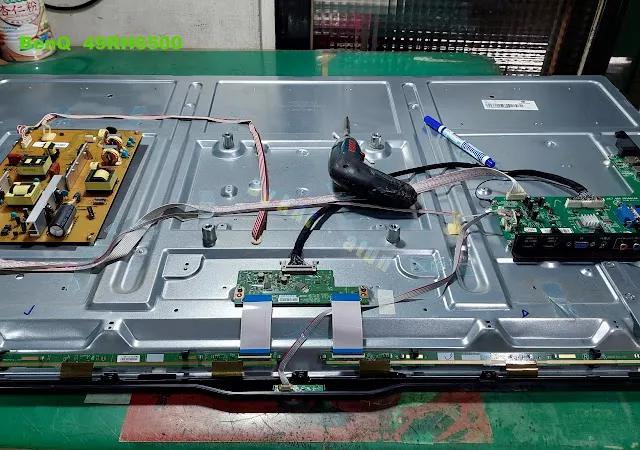

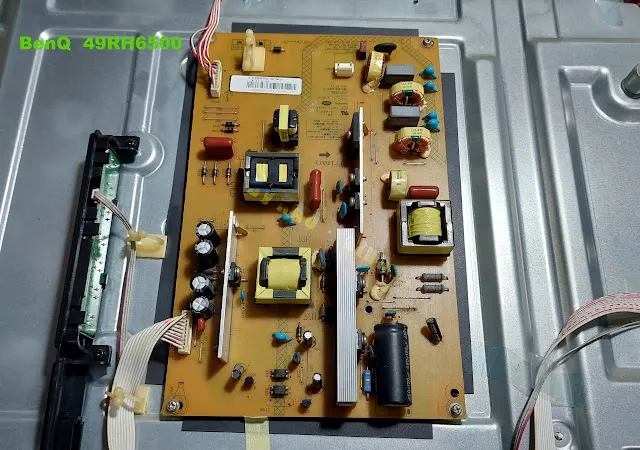

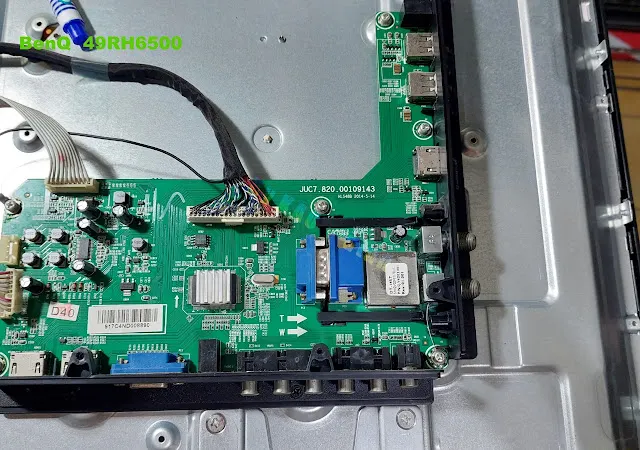

所以!才有開場白的那盒紙箱(內含腳座)!徵得了腳座,那就開始來維修本機的背光,這機器我在拆卸時,就一直聞到電器燒焦的味道!但是在拆殼後的電路查檢中,並沒有看到它們有異常之處?料想!燒焦處可能來自於面板內部的背光源

raw-image
raw-image
raw-image

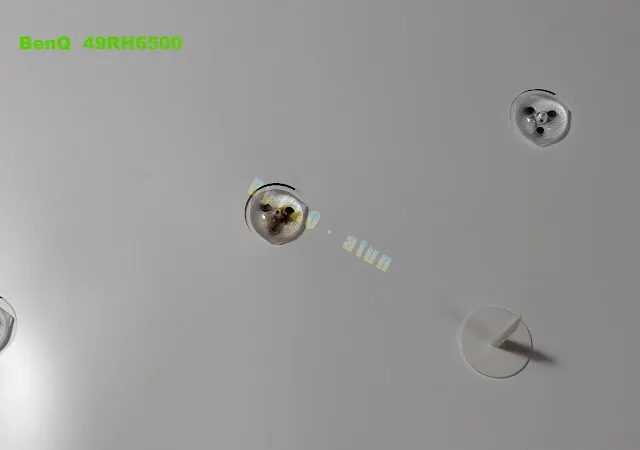

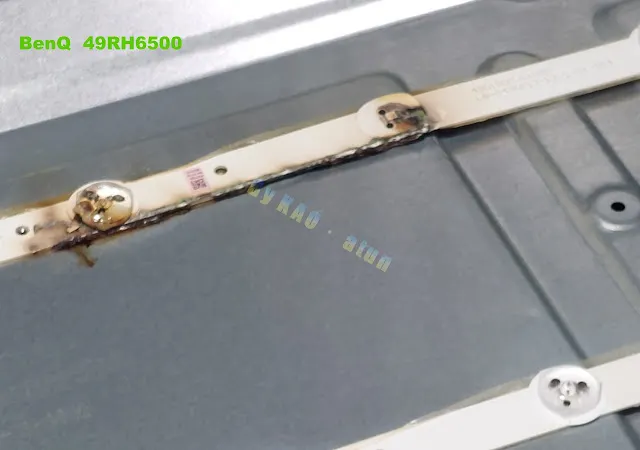

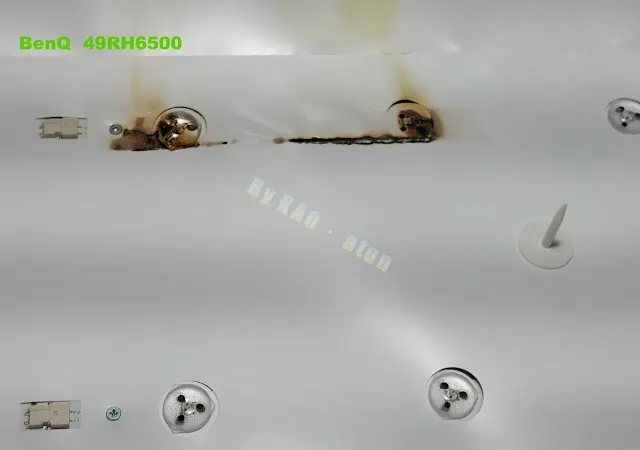

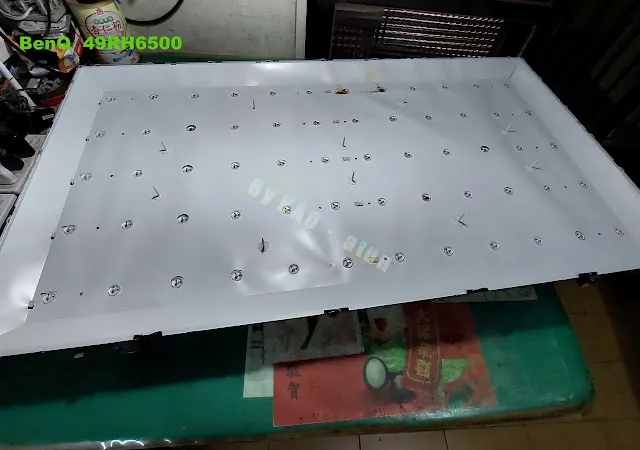

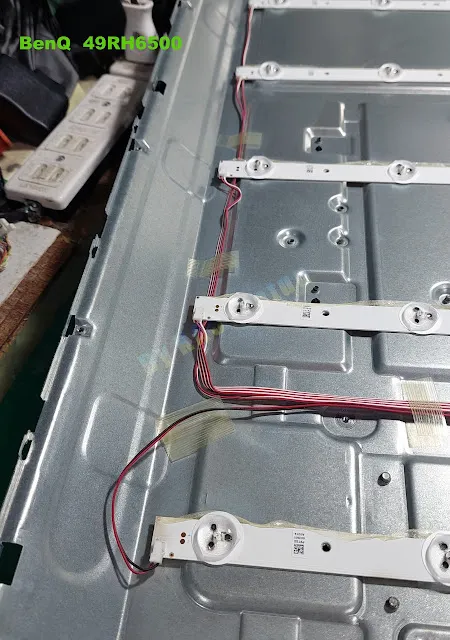

果不其然!在拆解面板後,發現了背光燈條的燒毀處!

raw-image
raw-image
raw-image
raw-image


這個線路架構,在說明它們每一組燈條都是並聯的!

raw-image

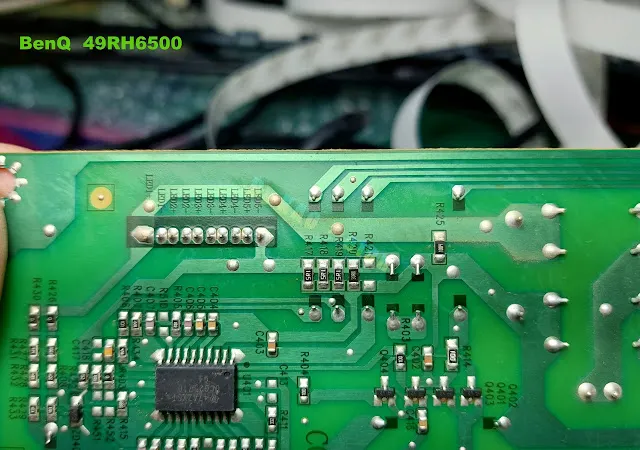

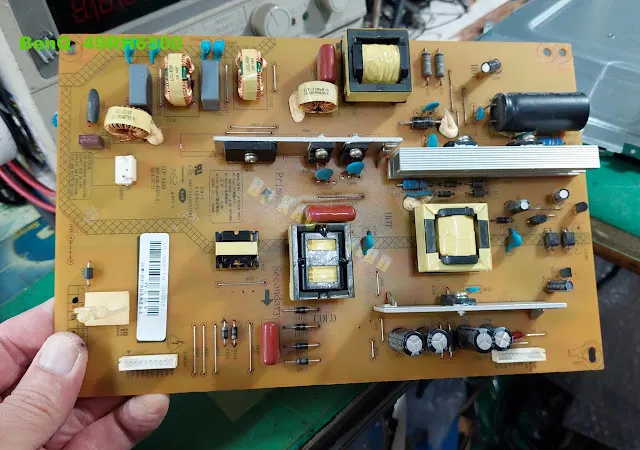

可是我又看了恆流的出線後,卻發現PIN腳的接點兩兩短接,這是每組燈條都串聯在一起ㄟ!!

raw-image
raw-image


這下!這上升的電壓,『粉膏』ㄟ

raw-image


全數換上新品,準沒錯!

raw-image
raw-image

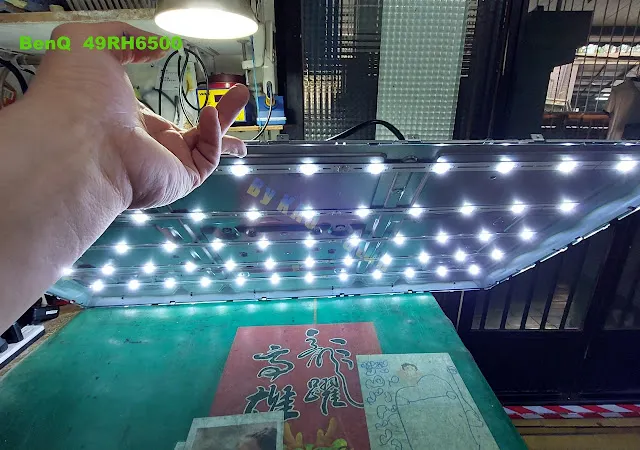

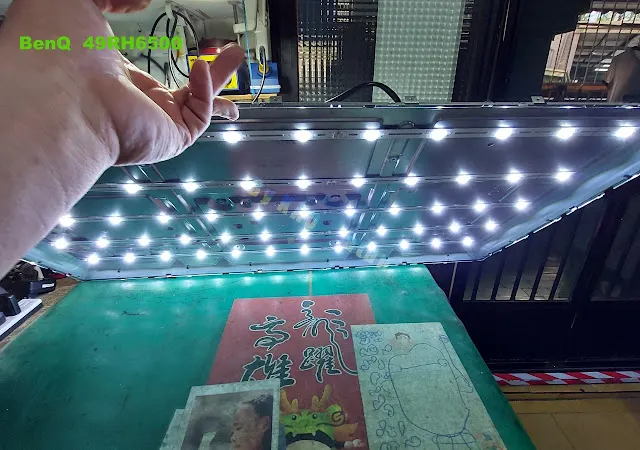

甲看麥ㄟ!伊!又擱是一尾活龍囉!!!

raw-image
raw-image
raw-image

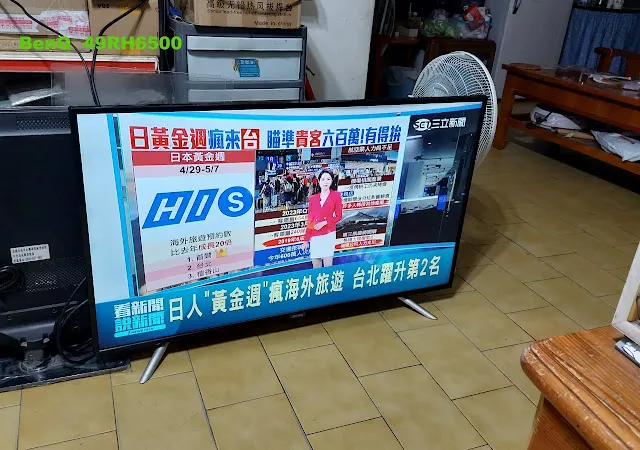

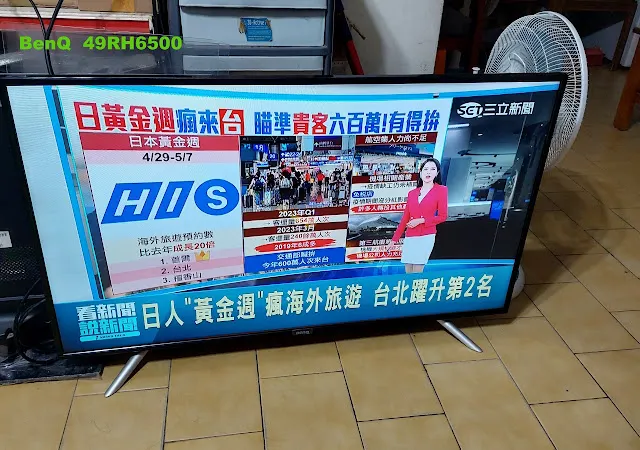

畫質鮮艷!亮麗如新!熱機收工!數日後,它已經給一位眼光獨到、且精打細算的小姐帶走了!

raw-image
raw-image


提供參考,請多指教!

raw-image
raw-image
raw-image
raw-image
raw-image
raw-image
raw-image

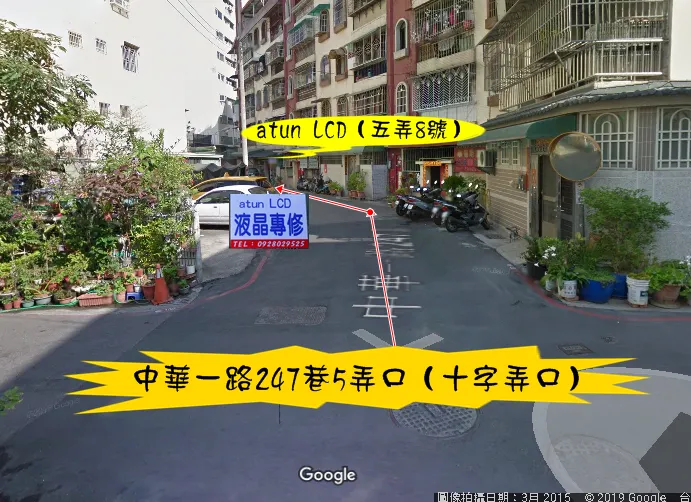

工作室附近Google街景:

raw-image
raw-image
raw-image
raw-image
raw-image
raw-image

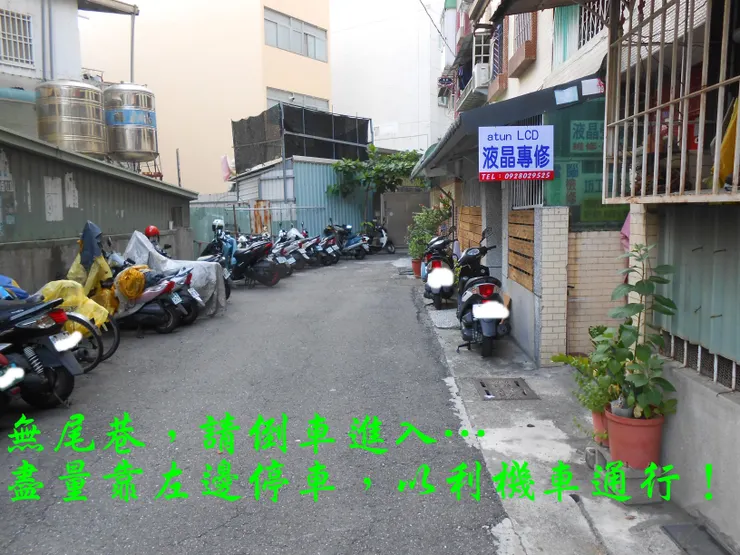

工作室地理位置:
