PHILIPS(嘉捷)型號:43PFH5553,啟動後,不亮屏、有聲音,維修。

閱讀時間約 1 分鐘

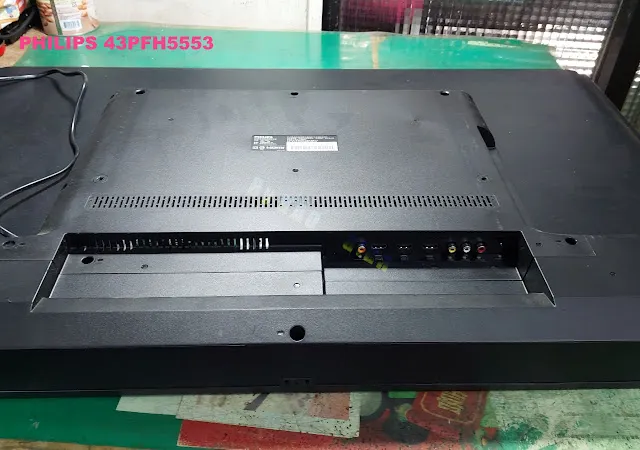

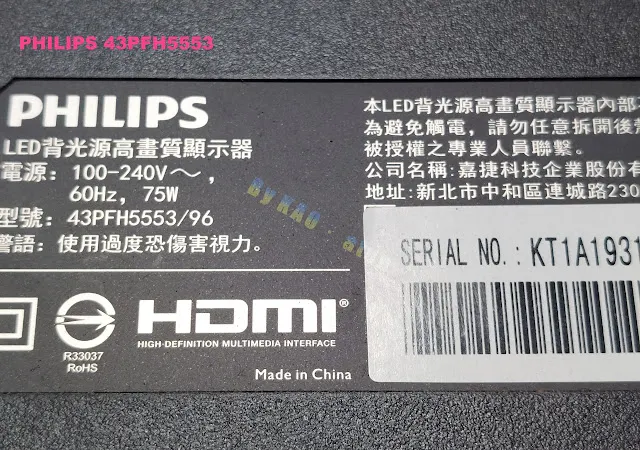

歡迎收看本日『液晶維修』分享! 我是—KAO.atun(高雄.阿唐)專業液晶維修(曾仔!) 各位早安!來看今天的液晶電視維修分享,主角是:PHILIPS(嘉捷)型號:43PFH5553這型是第一次交手的實例,以前沒有遇過!

raw-image
raw-image

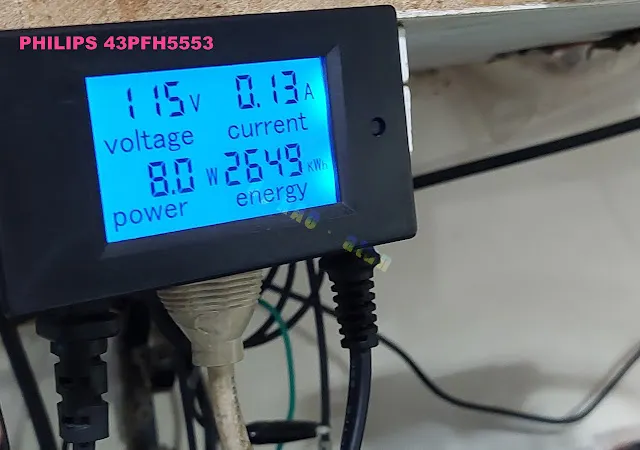

這是它啟動後的功率數值,大家應該都知道,這是背光故障了!

raw-image

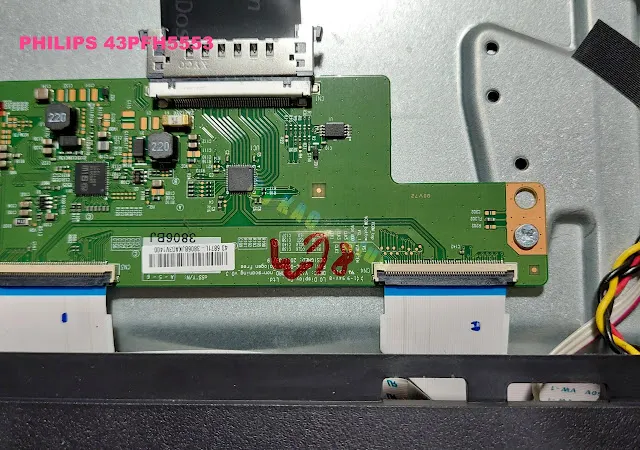

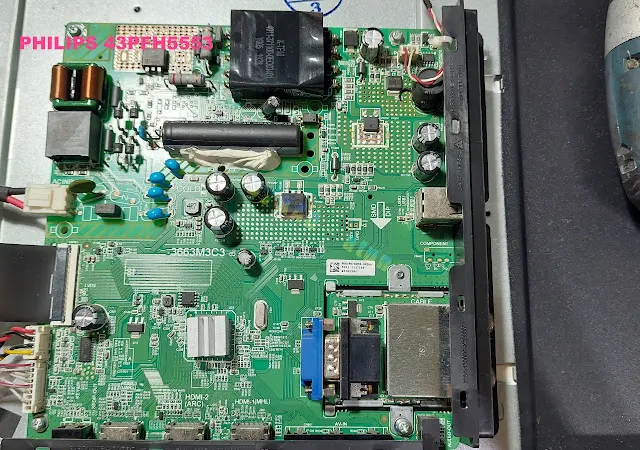

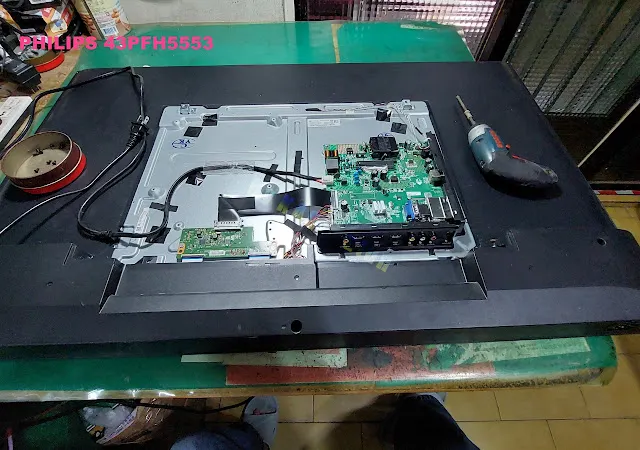

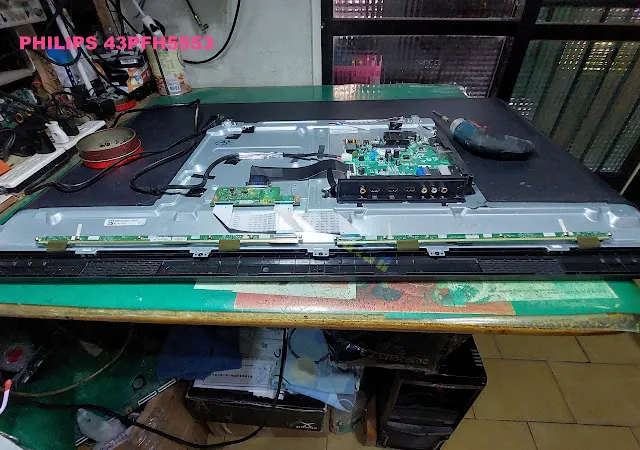

這是它的內部電路:

raw-image
raw-image
raw-image

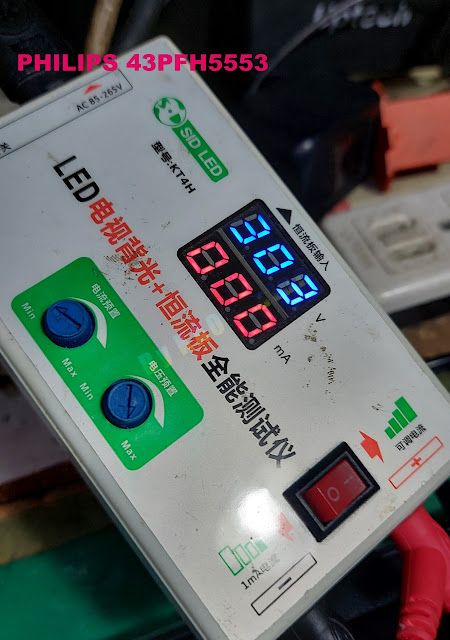

沒交手過的,就謹慎一點!實測背光燈條,是沒有使用電壓,代表著背光燈條並沒有構成迴路!

raw-image
raw-image

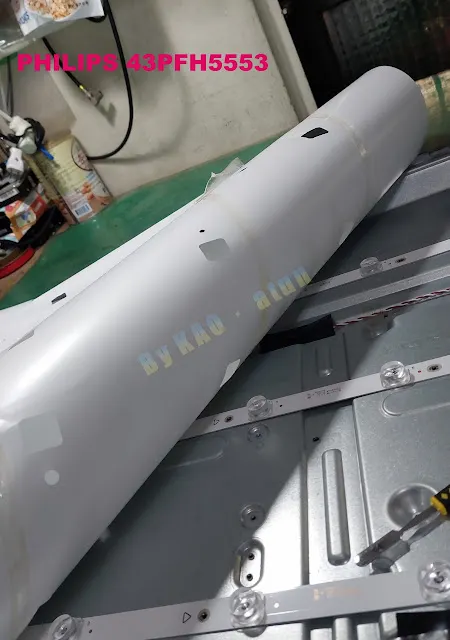

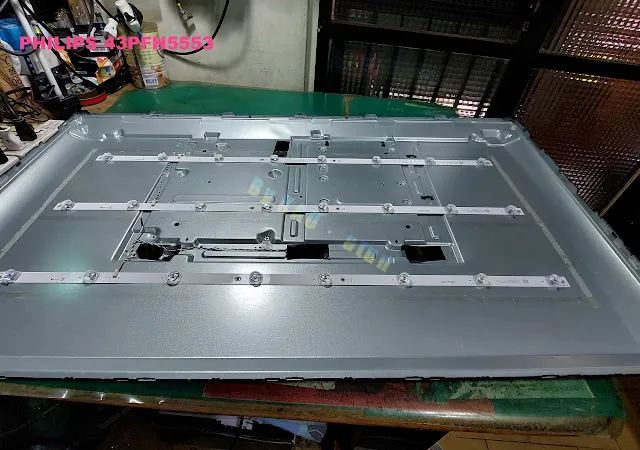

來到燈箱內部:

raw-image
raw-image

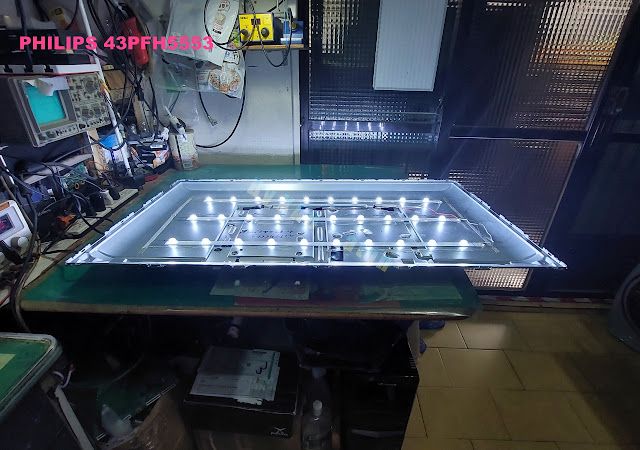

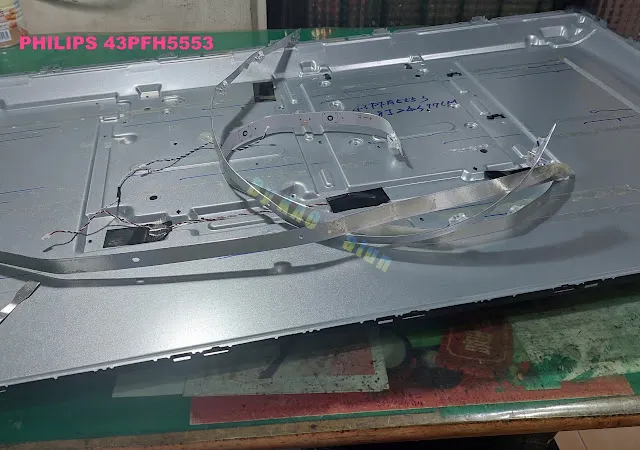

全部砍掉!全部都換新!已經閃亮無比!

raw-image
raw-image

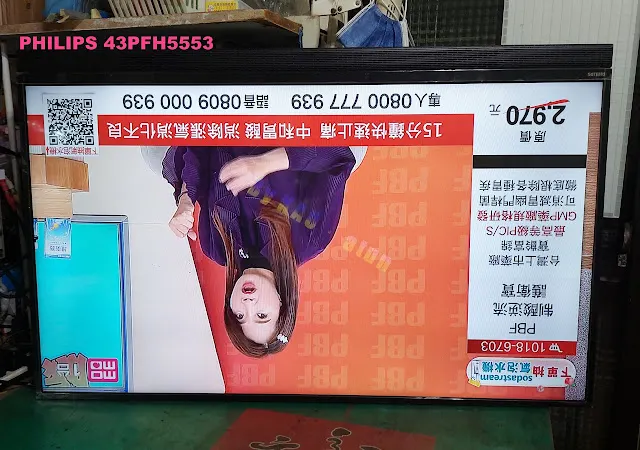

回裝面板,測試影像OK!

raw-image
raw-image

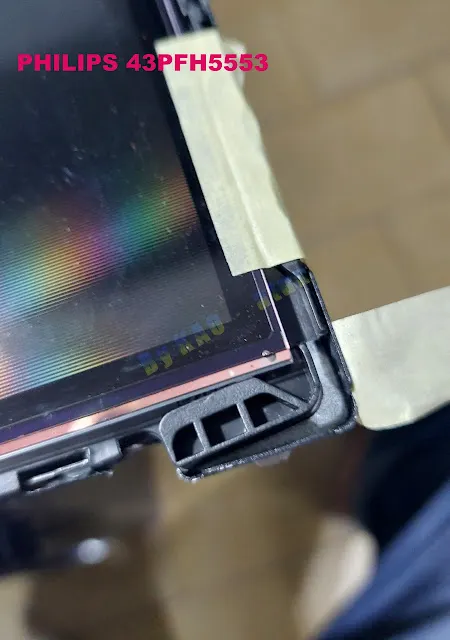

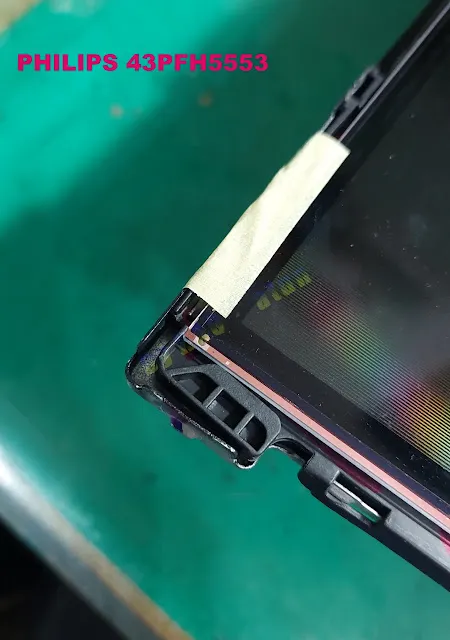

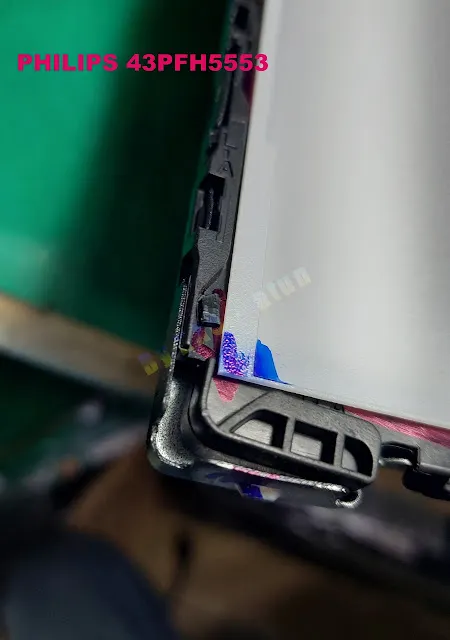

上頭影像是在勉強狀態下,硬著頭皮尬入玻璃基板所呈現的影像!熱機一陣子後,我是越想越覺得不妥,於是乎我又再一次拆解面板不妥的狀況如下:這型玻璃基板的黑色膠框墊,竟然會縮水

raw-image
raw-image

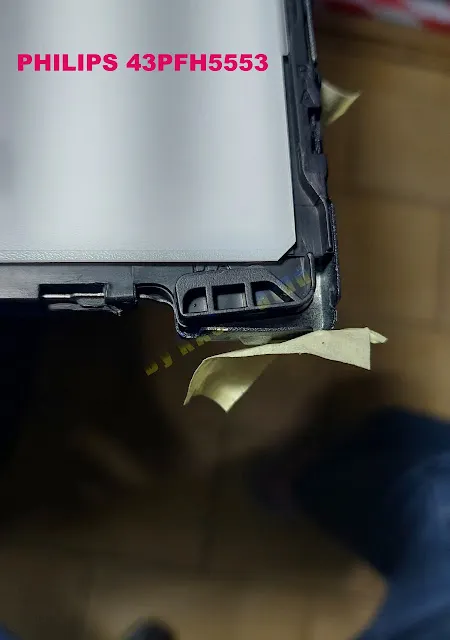

解下玻璃基板又縮了更多(這也意味著黑膠框,是靠著玻璃基板硬撐開來的,那 會不會有一天,膠框縮擠把玻璃基板給擠裂了啊?),左右兩邊加總起來約有8mm~1CM,實在是非常離譜,怎麼會縮水勒?真是滿腦疑惑???於是乎…………,我決定了!!!

raw-image
raw-image

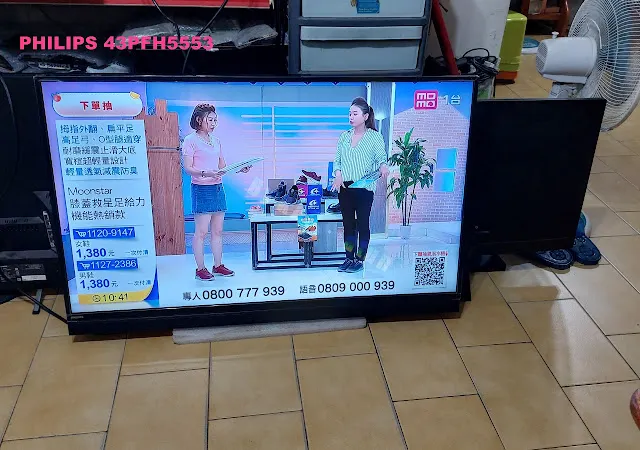

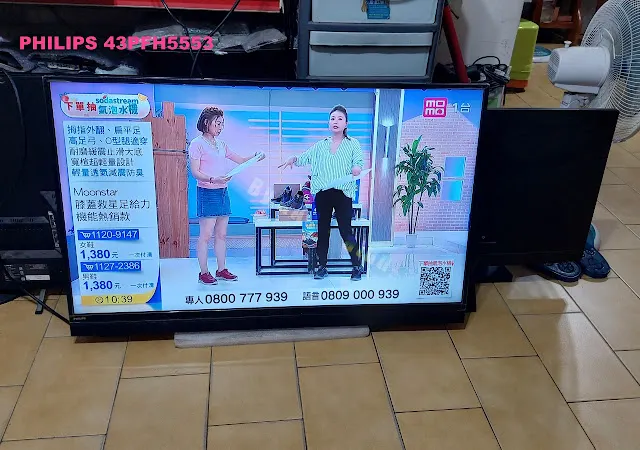

解除膠框縮水問題後!這下!心滿意足的再次組裝起來,安心的熱機中……………

raw-image
raw-image


提供參考,請多指教!
