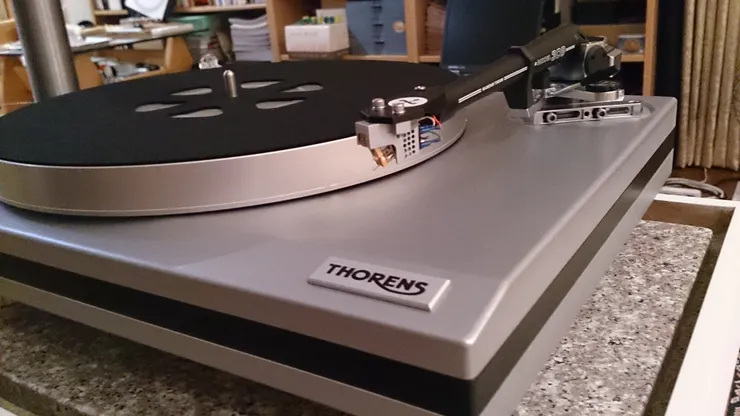

Thorens TD 850 LP 唱盤
馬達外置
我與這 LP 唱盤相處應該有八、九年了，總重 21 公斤，轉盤重 4 公斤，上下為 MDF 板中間夾著鋼材的三明治式設計，唱盤不算重量級但還算有些份量，搭配 SME 309 唱臂。原廠是將馬達置於唱盤左上角處，並以橡膠皮帶帶動轉盤，後來將馬達移出，有一段時間馬達是塞進環形變壓器固定，那顆訂製變壓器本來是要製作 LM3875 或 TDA7294 之類的後級 。現在馬達則固定在桌上型鑽床的平台上，這小鑽床原是 DIY 音響的機具，買來後其實使用頻率並不高，一直放在陽台，幾乎快生鏽了，想想還是物盡其用，卸下鑽床上方的馬達與皮帶組，留下下方的平台後搬進音響室。
說到固定馬達，先拿出一顆花梨木柱，玩音響的人總是有一些閒置的小道具，在靠近下緣周圍處鎖上四顆木工螺絲，底部鑽孔並攻牙 ( 我還有一把手提電鑽 )，利用釣魚線繞過固定孔與木柱上的螺絲，將馬達牢牢地固定在木柱上。之後利用一 M4 螺絲隔著金屬片與墊片將木柱連同馬達鎖在平台上。這平台的好處除了穩固外，還可以調整高低與角度，把圓型水平儀放在馬達 pulley 上，很快就可以調整好高度與水平。

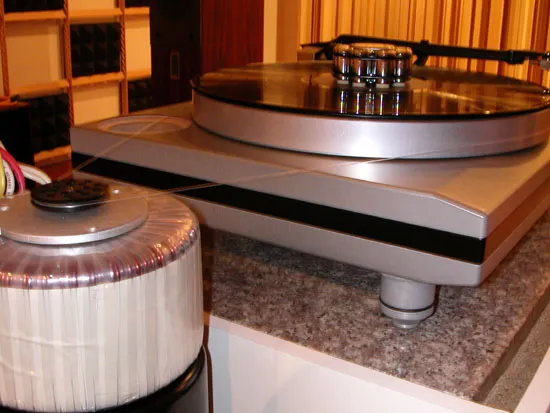

早期曾將馬達塞進變壓器中固定，現在想想還蠻好笑的

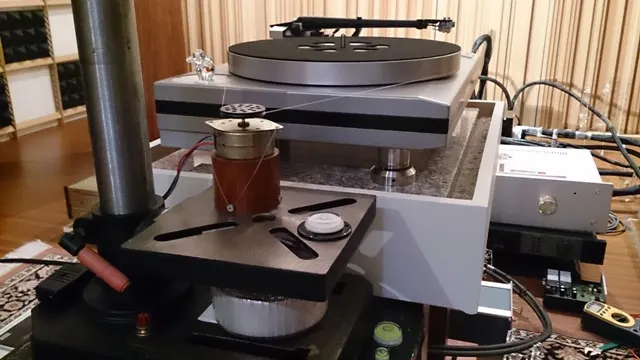

馬達固定在桌上型鑽床平台上，轉盤是靠牙線帶動

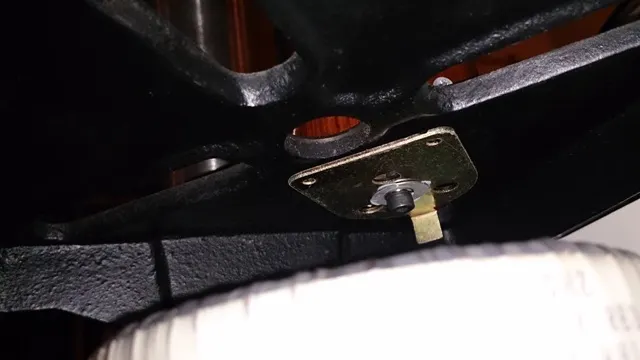

平台底部的照片，以 M4 螺絲將花梨木柱鎖在平台上
將馬達外置後並換上牙線傳動，比其原廠的橡膠皮帶聲音表現更全面且背景寧靜，換上加工後的纖細牙線，將聲音表現更向上提升，聲音細微處有如絲一般的流暢，大場面卻從容不迫，這差異對於學工程的我而言，實在是無法理解，怪不得常有人說玩音響的人盡搞些怪力亂神之說 。
到目前為止都是使用原廠電源。
AC 同步馬達電源
現在回到本文的主角，Thorens TD 850 配置的馬達是 Premotec 荷蘭製的 AC 同步馬達 ( AC Synchronous Motor )，12V 版本。在此之前，我曾替原廠電源另外製作電源供應器，但那僅限於提供給原廠電源內部驅動晶體與 OP 所使用的直流電壓，對於轉速穩定並無太大幫助。請參考下圖，AC 同步馬達基本上有兩組線圈，每組線圈需要提供特定頻率的正弦波訊號，頻率愈高轉速愈快，頻率愈穩定轉速愈穩定。考慮馬達順時針轉動的情況下，AC 訊號是直接接至線圈 2，而線圈 1 則是經過電容 ( 下圖右方示意圖 )，也就是線圈 1 訊號相位較線圈 2 訊號相位領先 90 度 。

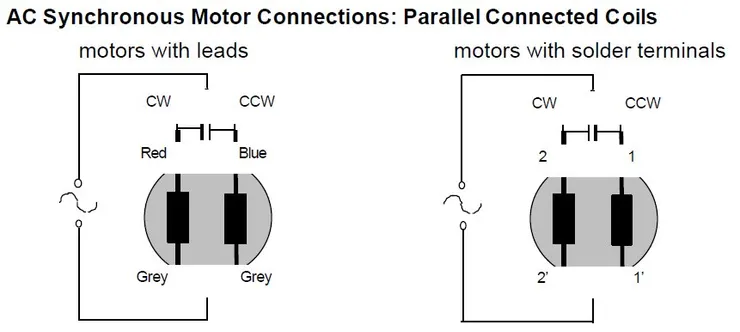

AC 同步馬達接線圖
穩定而精準的頻率對於 AC 同步馬達來說是個非常重要的因素，原廠的波形訊號是以 RC 元件產生，頻率穩定度較差。我先把腦筋動到了早年為了 DIY 音響所裝的一台訊號產生器，訊號輸出接至已閒置的 McCORMACK DNA-2 後級，DNA-2 輸出接上馬達，在馬達兩組線圈間接上一 10uF PP 電容，並且接上示波器，調整訊號產生器輸出頻率與振幅，直到示波器產生 12V 正弦波訊號，此時維持轉盤在 33 轉每分鐘的頻率約為 57Hz；頻率高低取決於馬達放置的位置、皮帶或牙線的鬆緊有關，我是先將這些變數都固定後，再決定訊號頻率。但這訊號產生器所產生的頻率並不十分穩定，會隨溫度有所變化，這樣的作法比起原廠好不了多少，只是波形比較漂亮。

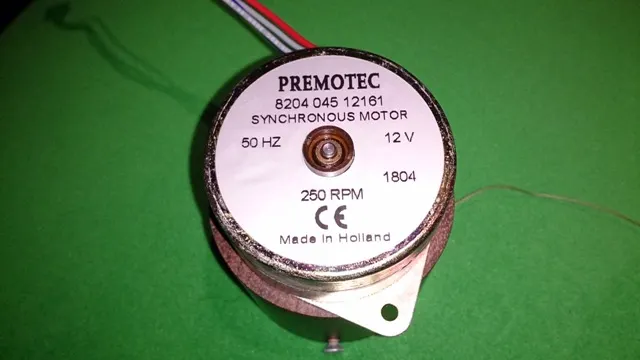

荷蘭製 Premotec 同步馬達
後來想到訊號或音頻產生軟體，Google 幫忙找到了幾種，最後採用的是 Audacity 音頻軟體，此軟體除了能錄音與編輯聲音外，也能產生波形，包括正弦波、方波與鋸齒波，也能任意調整輸出振幅、頻率與播放時間，更重要的是它能改變左右聲道訊號的相位，我將音頻檔匯出成為 WAV 檔，並用另一台已閒置許久的 Compaq 筆記型電腦作為播放器；另外修改了一條耳機線，使筆記型電腦耳機輸出可以直接輸入至後級。
再次接上 McCORMACK 後級，左聲道接線圈 1，右聲道接線圈 2，兩線圈間的電容可以拿掉了，因為訊號已有相位差了，用 LP 測速規觀察，轉速非常的穩定，比起原廠或是用訊號產生器的方式要好太多了，可以用完美來形容。當時看著用筆記型電腦當訊號源，DNA-2 後級驅動馬達，這畫面實在太酷了，而且又得到如此穩定的轉速。

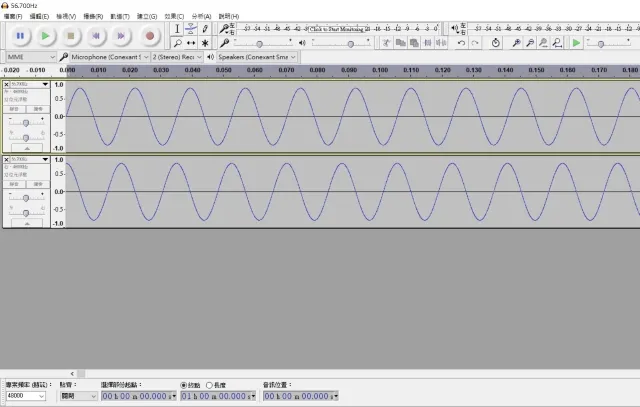

Audacity 音頻軟體，設定訊號為 56.700Hz 的正弦波，左聲道 ( 上方波形 ) 訊號比右聲道 ( 下方波形) 訊號領先 90 度相位，播放時間設為 3600 秒，即 1 小時

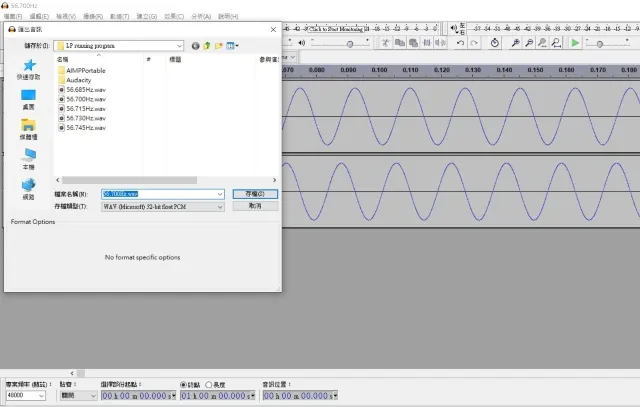

音頻可以匯出多種格式，包括 WAV 或 MP3，可以使用一般播放器播放。電腦中已先儲存數個不同頻率的訊號，微調轉盤轉速時選用不同的訊號播放

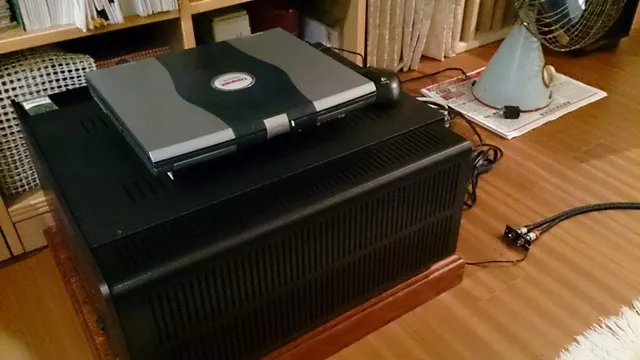

做為訊號播放器的 Compaq 筆記型電腦

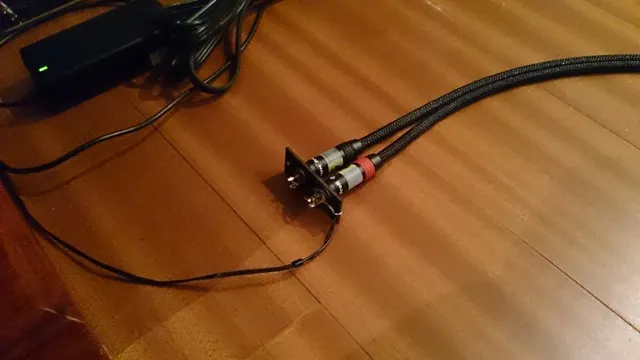

將耳機線另一端修改為 RCA 母座
LM3875 出場
使用 McCORMACK 後級驅動馬達聽了幾個星期後，想想該有一台馬達專用放大器，第一時間就想到了 LM3875，電路簡單又很可靠，重點手邊有 20 顆庫存。機箱仍沿用舊的，變壓器、橋式整流、電阻電容等這些都是手邊既有的，這是我的第一台 DIY LM3875 後級，但卻不是拿來驅動喇叭。

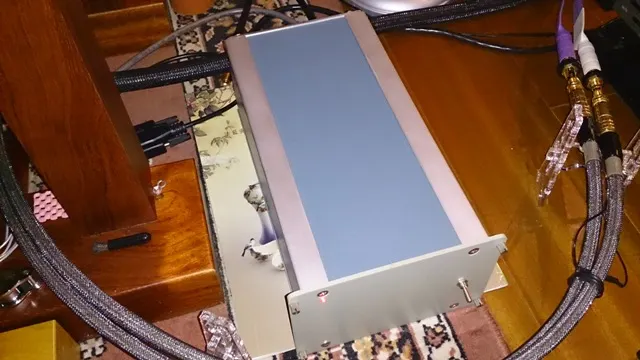

完工後的 LM3875後級，面板上的開關是控制後級輸出至馬達之用

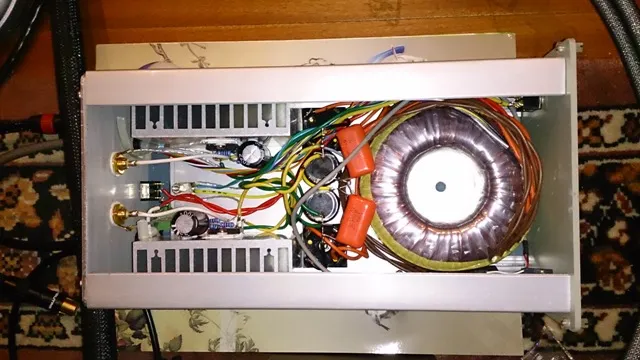

小小的機箱，五臟俱全

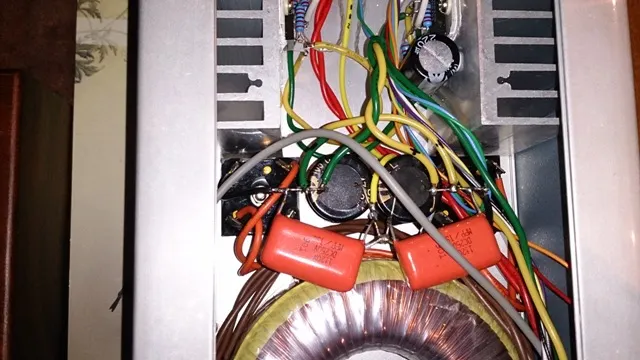

變壓器為 AC 25V 兩組，索性就用雙橋式整流，濾波電容 4700uF/50V x 2

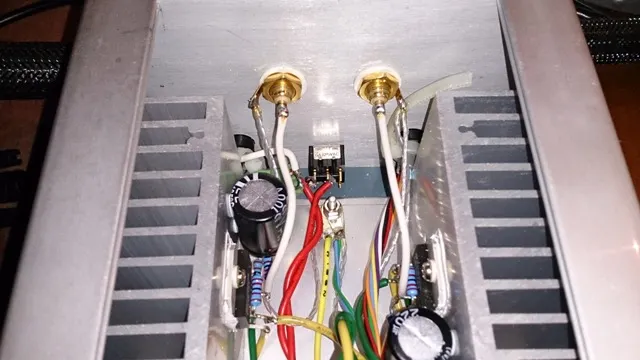

電源開關置於背板

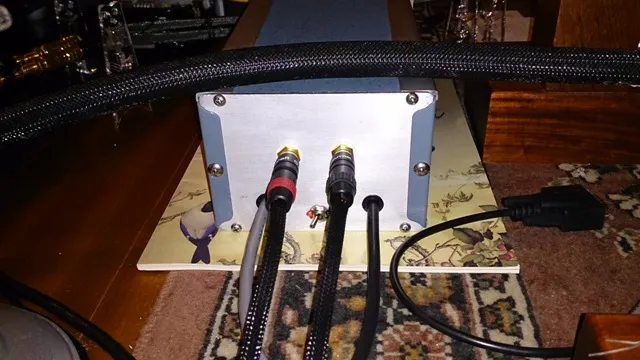

背面照片，一組訊號輸入，右邊黑色是電源線，左邊灰色為輸出線
後級輸出線末端的接頭，用以連接馬達

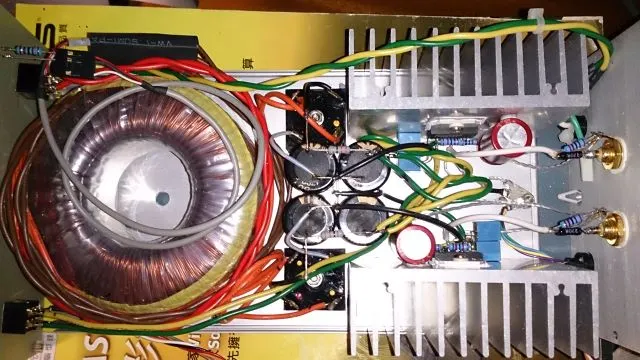

更換回授電容，增加 LM3875 電源旁路電容 ERO MKP1837 0.1uF 與更換一些零件。維持雙橋式整流，電源改成 CRC 濾波，並把電源開關移至前面板
這樣我的 LP 唱盤馬達就有了專用放大器，因為放大倍率的不同，接上示波器量測波形，調整筆記型電腦的音量輸出，使後級輸出電壓為 12V，參考下面的照片，波形非常完美。使用原廠電源時，以手接觸馬達，可以感到馬達本體的震動，現在已經感覺不到馬達的震動，運轉起來非常平順穩定。
馬達外置加上穩定的 AC 頻率與自製的專用後級 ( 外加筆記型電腦一台 )，使得這套 LP 系統顯得非常有特色，很有 DIY 的風格，非常滿意這個系統的表現。

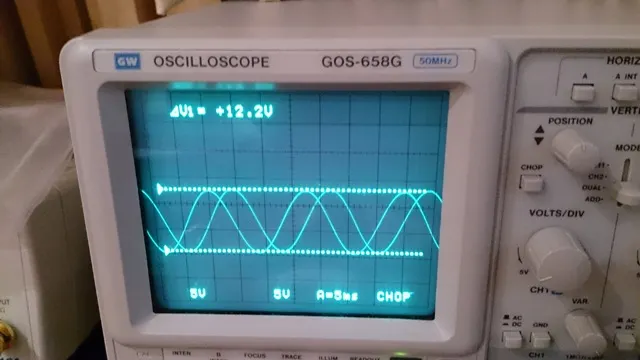

用示波器量測後級輸出的波形與電壓

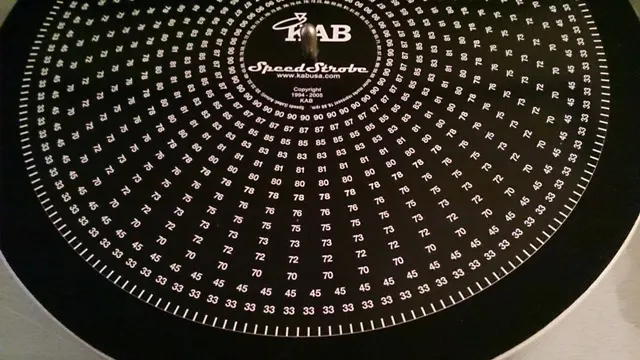

轉盤測速片 KAB SpeedStrobe

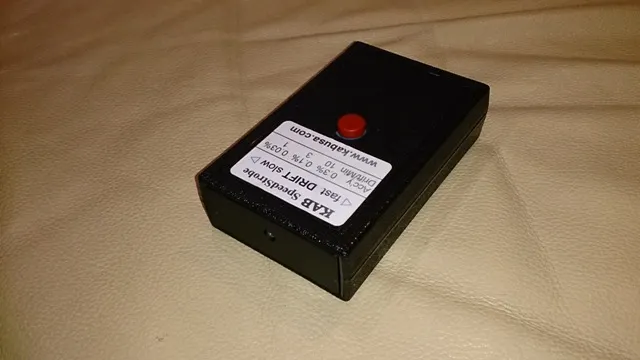

SpeedStrobe 紅色光源發射器，能產生精準穩定的 60Hz 光源

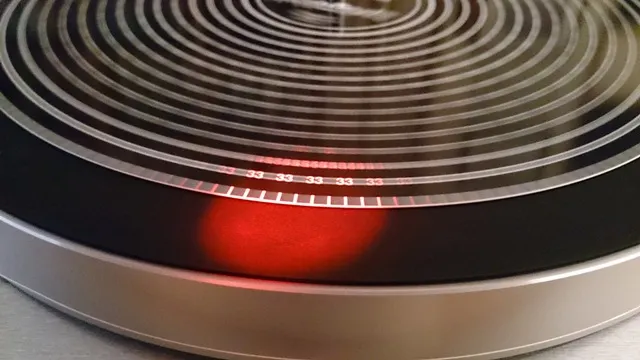

使用 KAB SpeedStrobe 情形，為了方便拍照，將光源發射器遠離測速片，實際使用時可將光源發射器靠近測速片，約可看到 3 ~ 4 個顯示格範圍，可更進一步觀察轉速穩定性
後記 -- 2013.10.12
無意間在拍賣網站上看到一個迷你小機箱，外觀是香檳金顏色，這機箱小巧可愛，細部品質還蠻不錯的，它是馬達的新家。

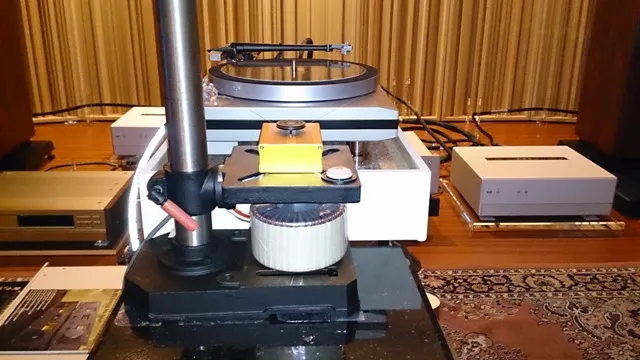

馬達裝入迷你小機箱內，機箱則鎖在鑽床平台上

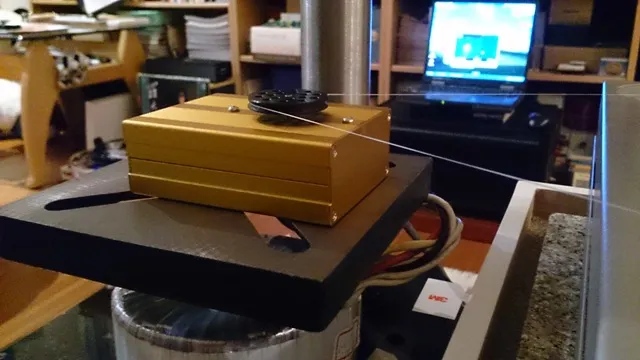

馬達特寫
