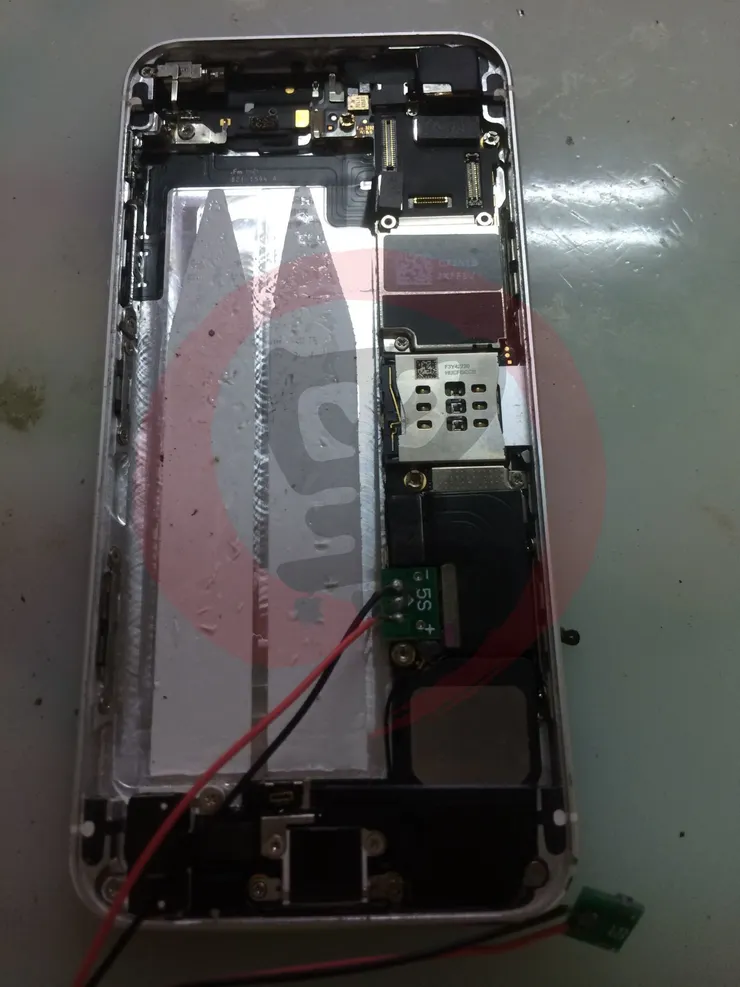

各位好，我是台灣黑手，黑手的黑，黑手的手，這是一台 iPhone 5S 到我手上時，只有這樣，沒有電池跟面板，其它部份都還算完整

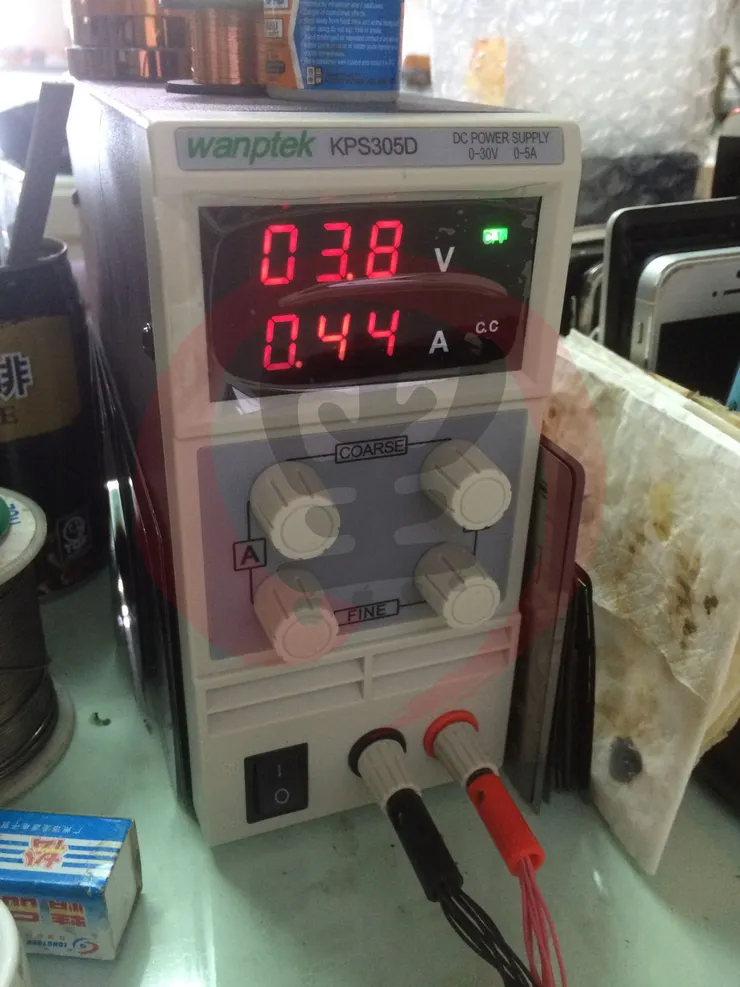

電壓 3.8V 上電後發現，未觸發電流 440ma
接者就要開始拆除主機
從螺絲與防潮貼紙，可以確認主板泡水過

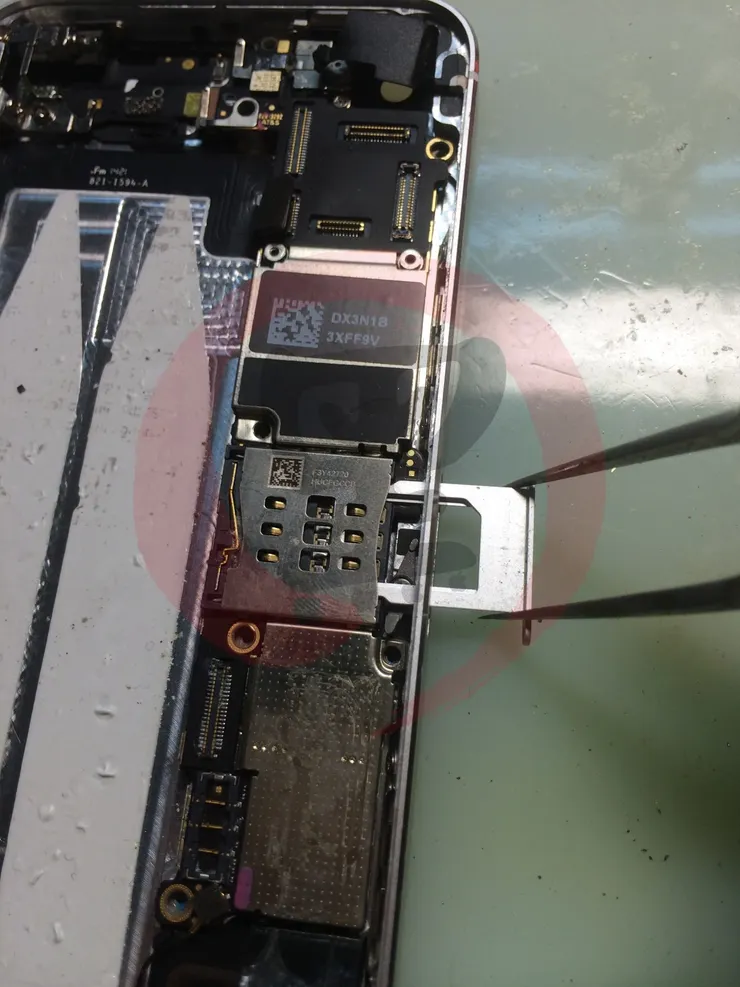

取下主板前，將 SIM 卡托移除

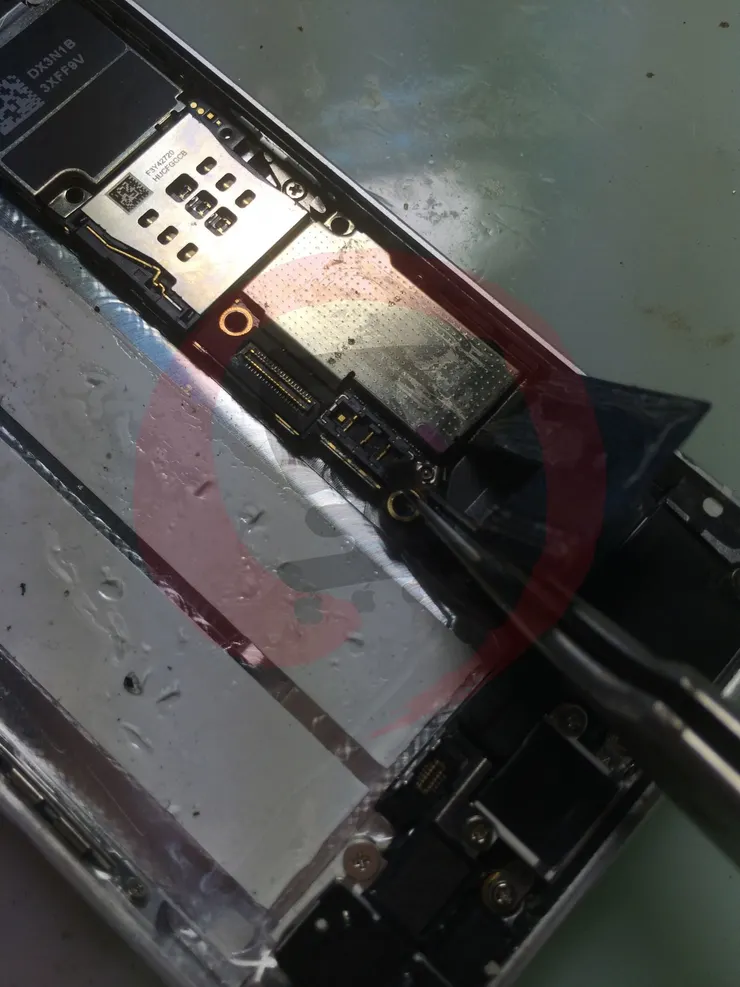

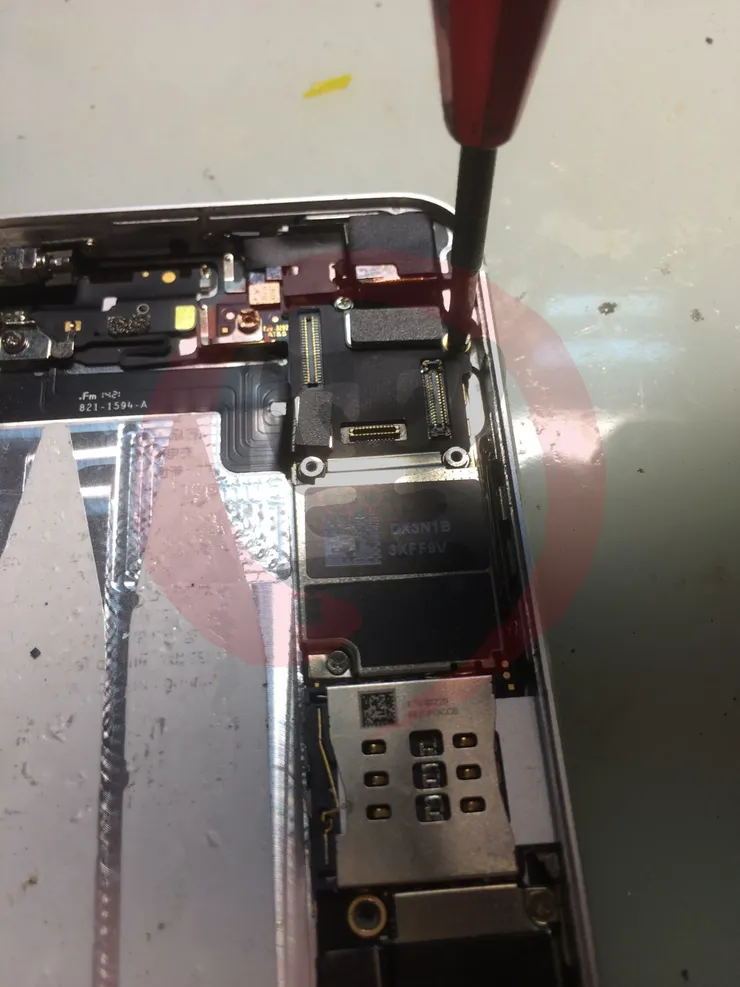

移除排線與導線部份

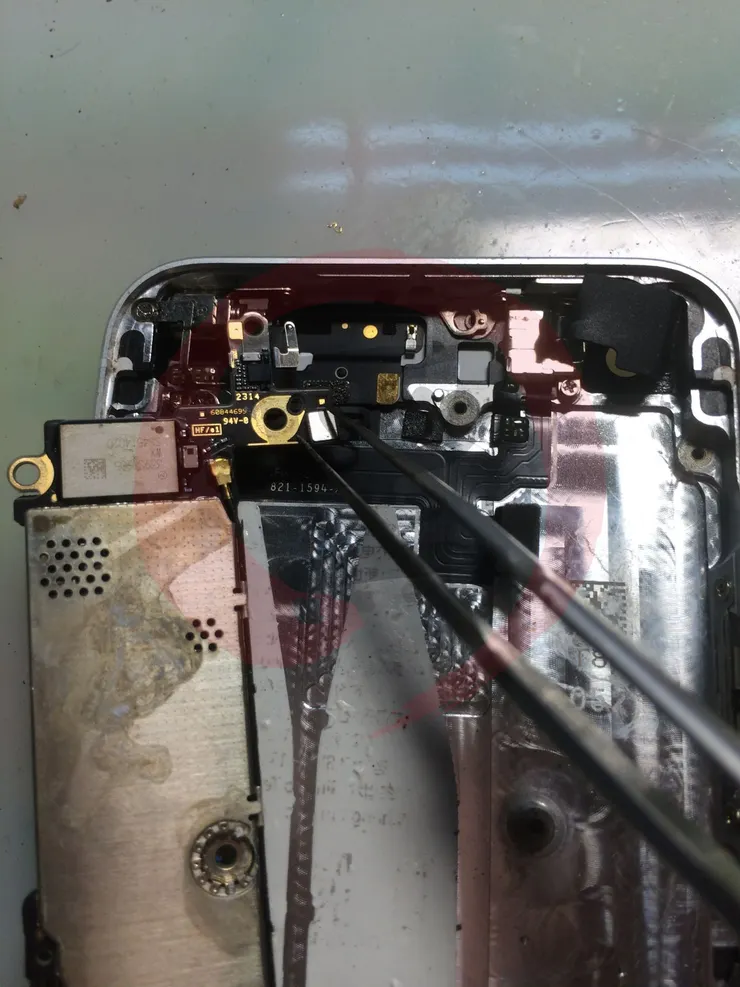

最後移除 WIFI 天線

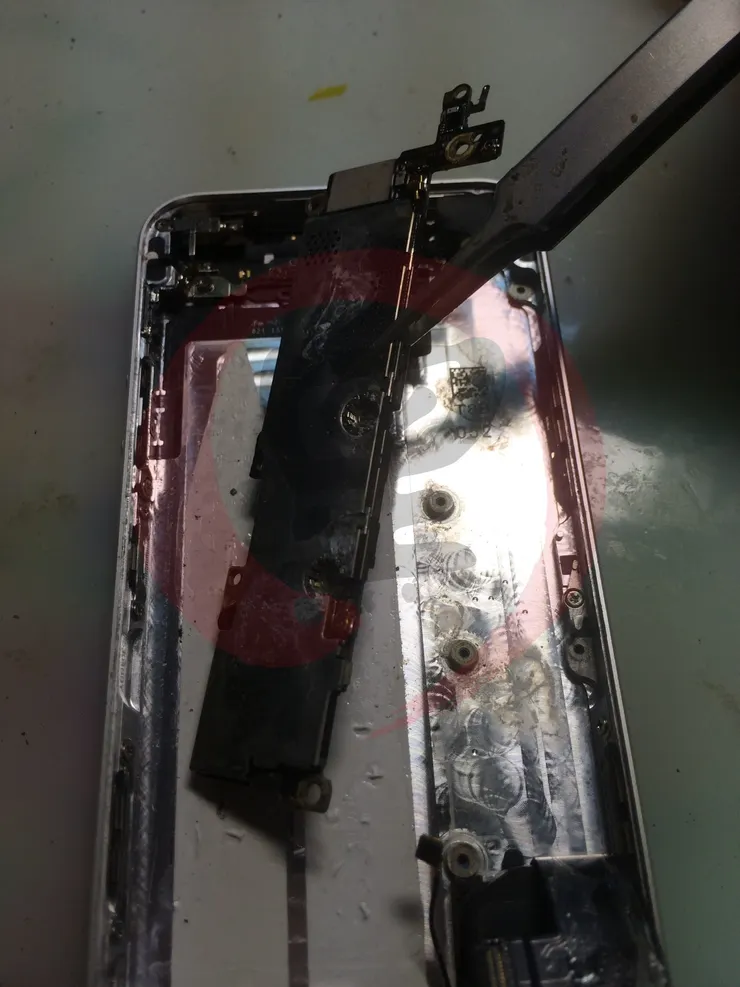

最後將主板卸下

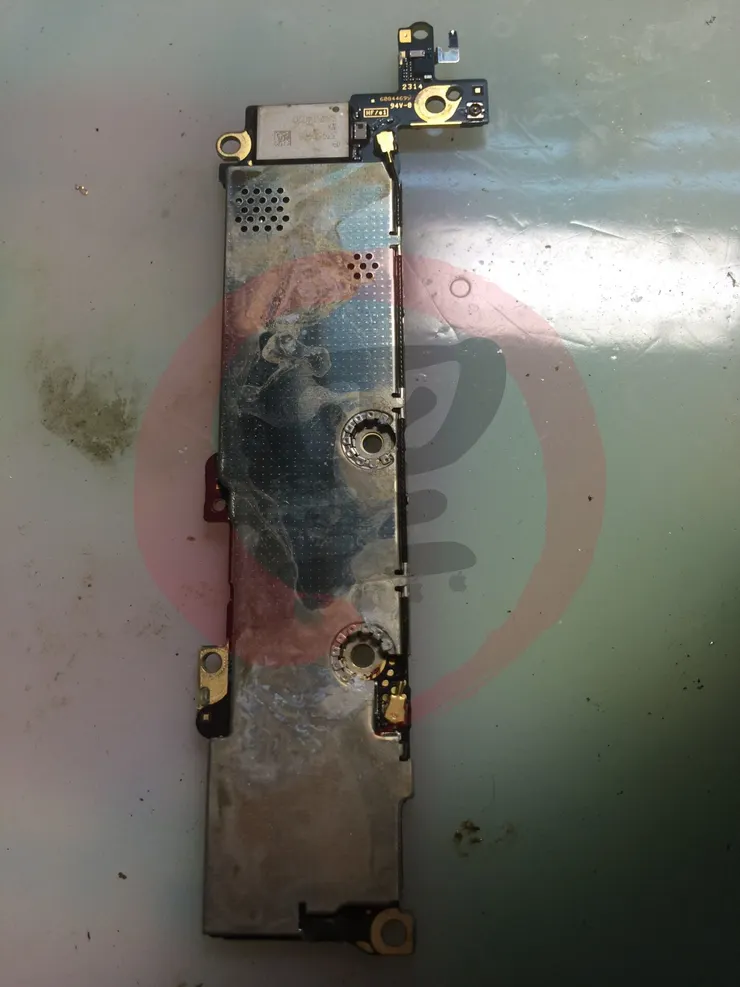

從背面來看，已經可以很明顯確認，主板泡水的程度
上半部也都已經發霉腐蝕了

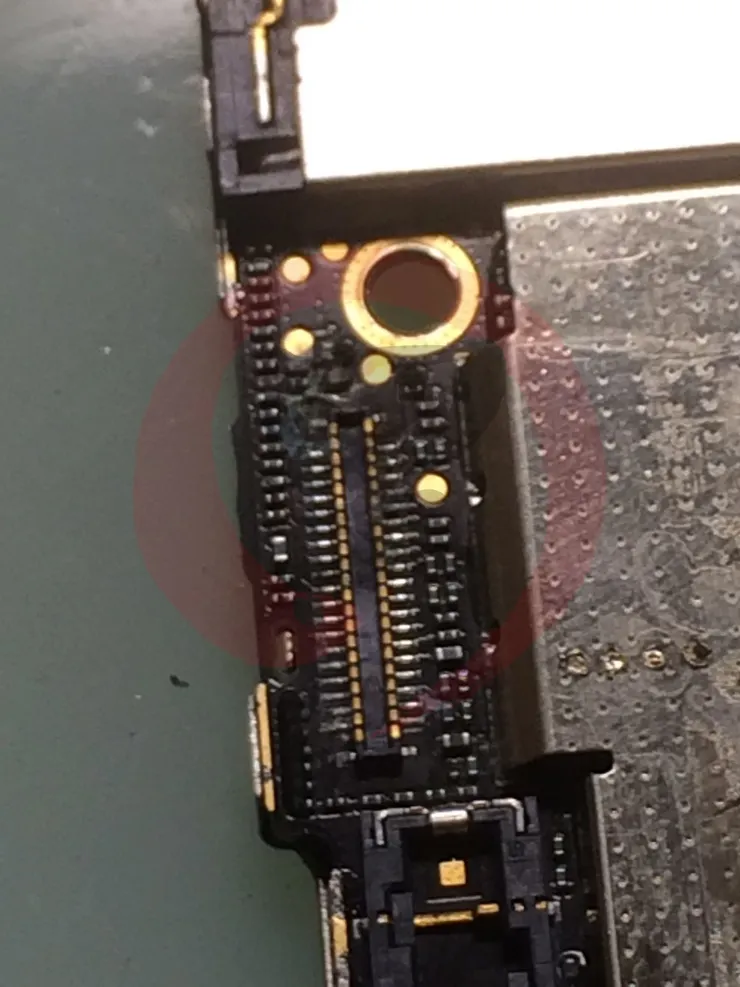

下半部連接座，也都已經腐蝕了

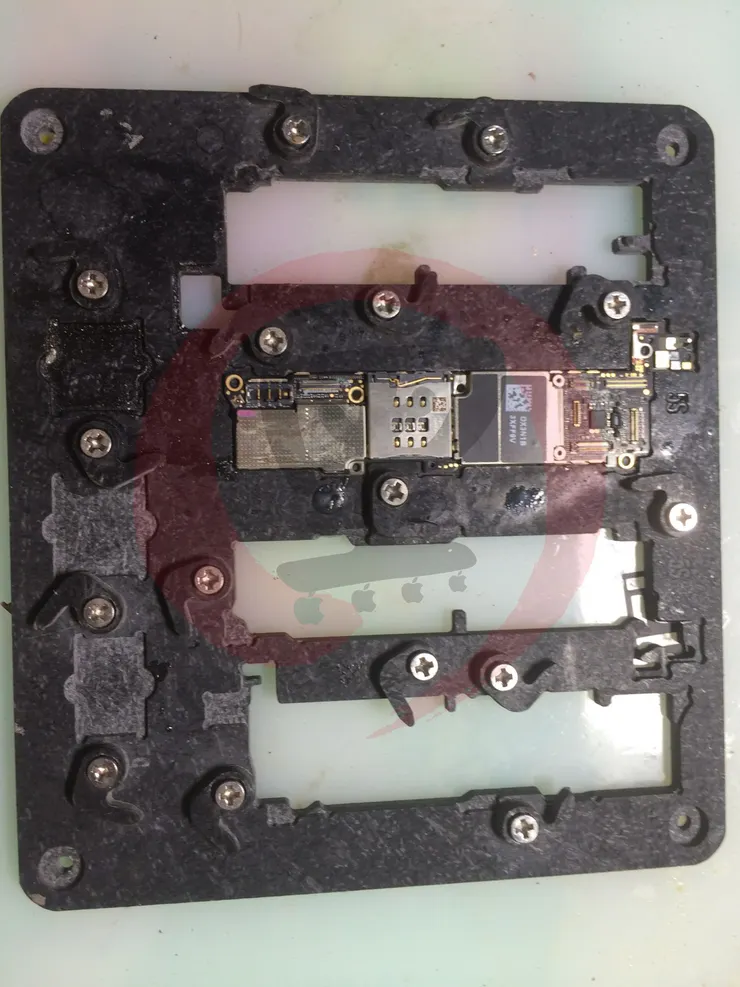

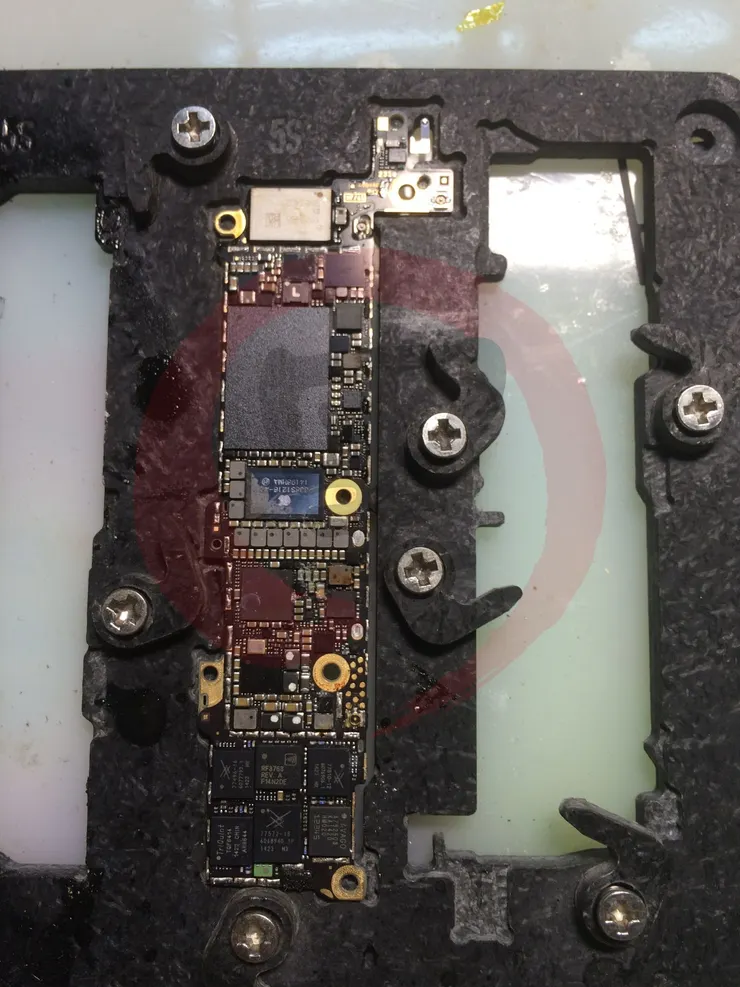

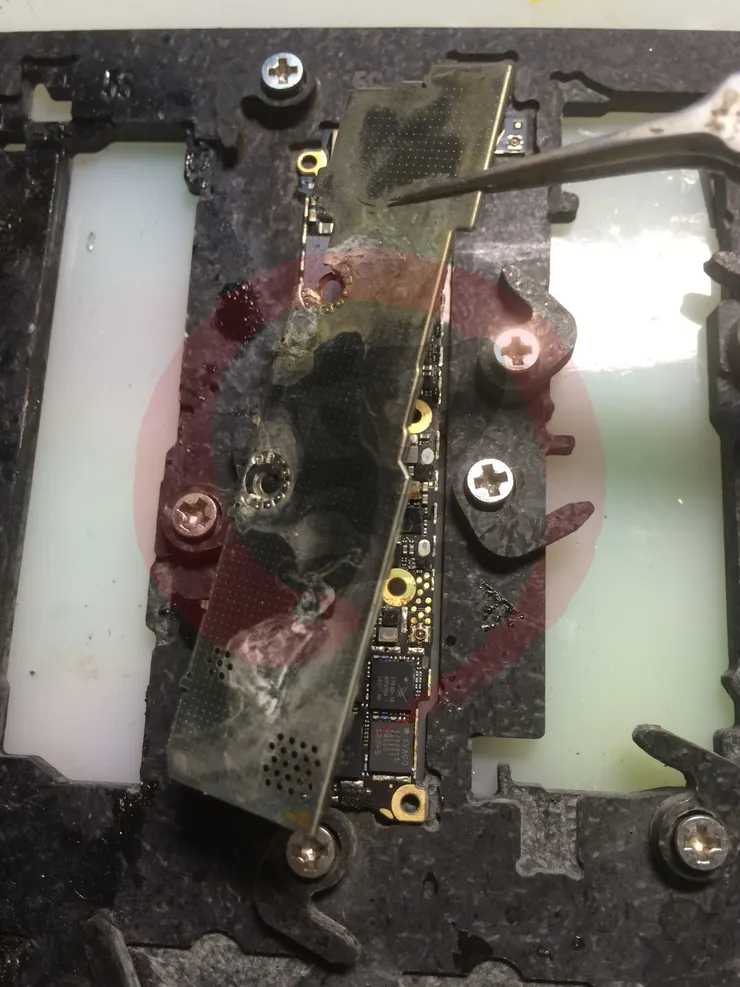

接者我們要開始拆除金屬蔽避板了，將主板放置夾俱上（這款四格的夾俱還蠻好用的，不過不是我的，跟人借的）

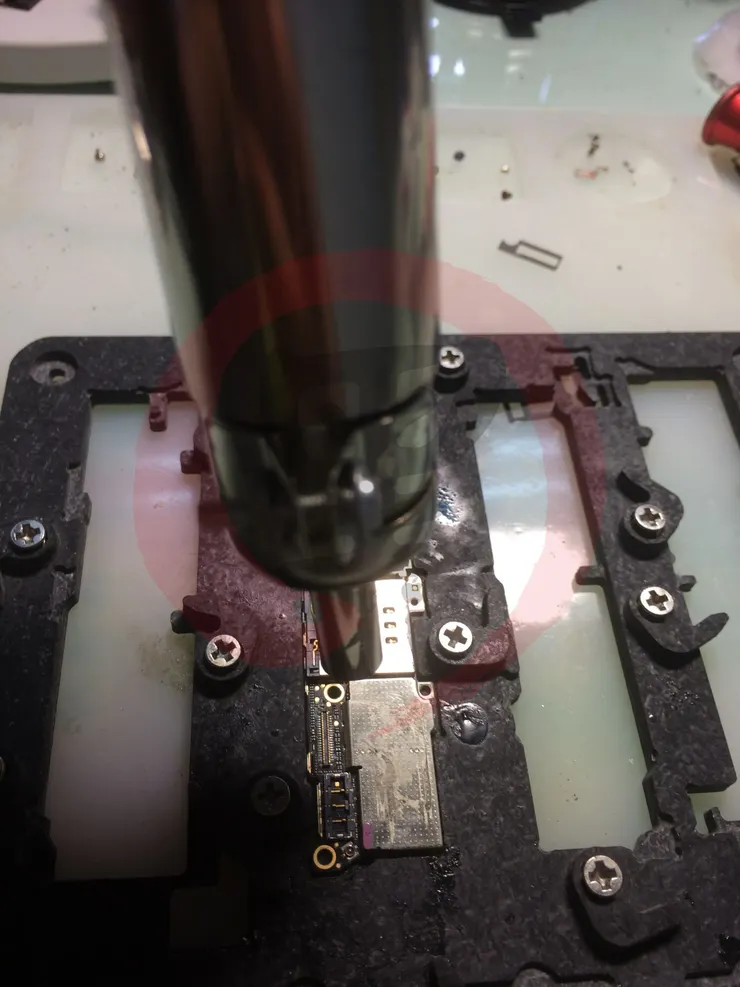

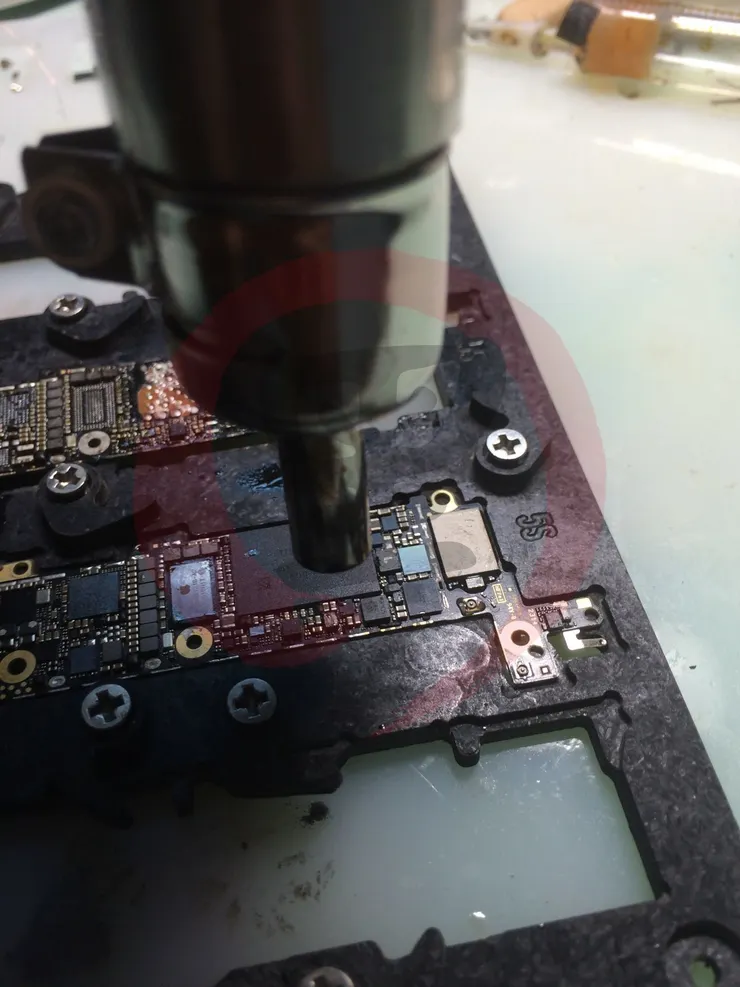

熱風槍上手，開始拆除

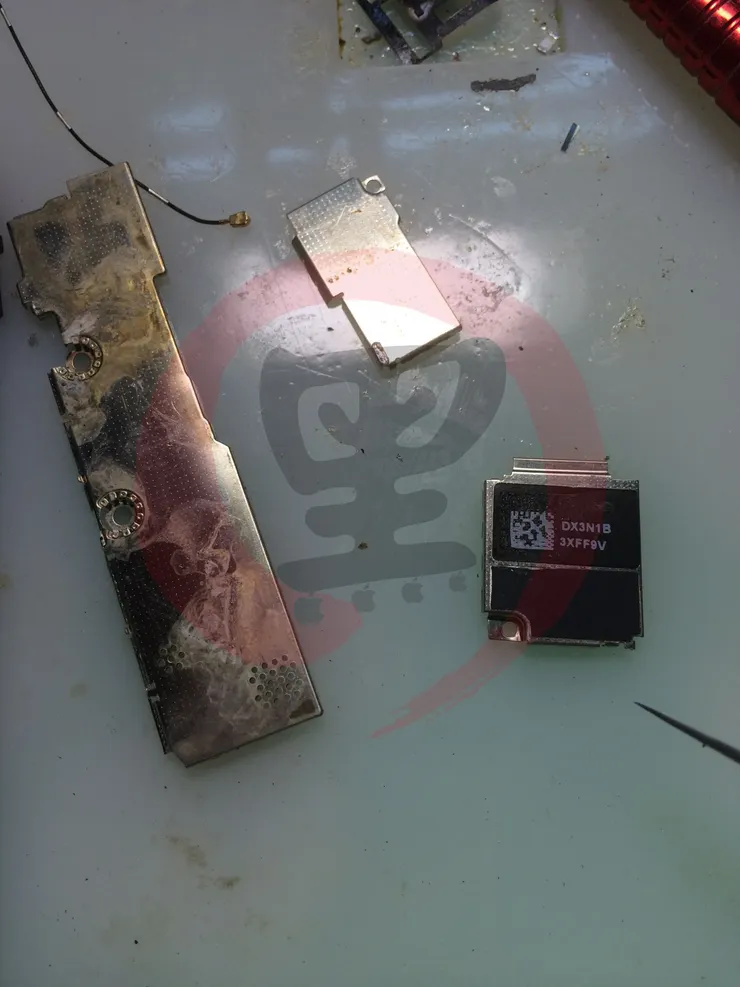

花了一點時間，將三塊的金屬蔽避板卸下

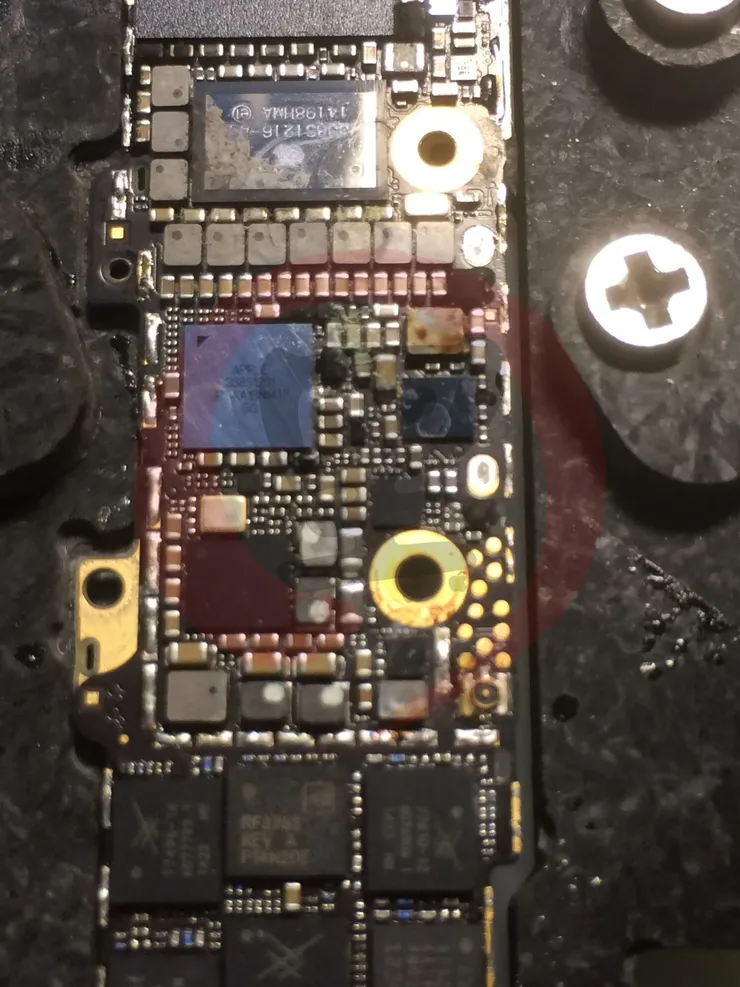

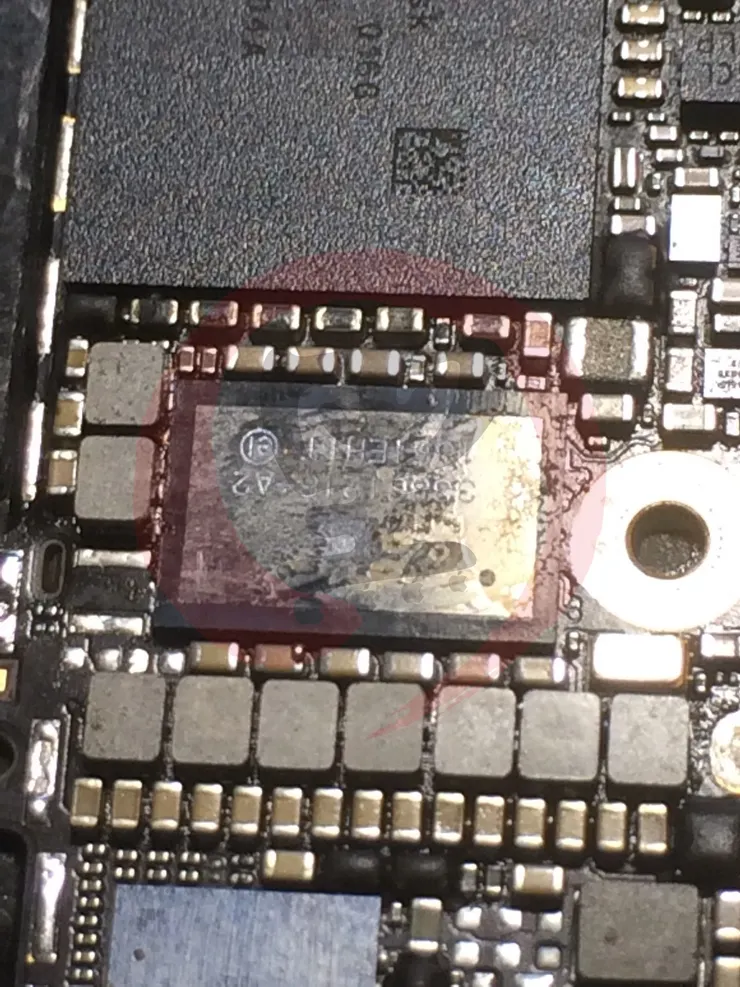

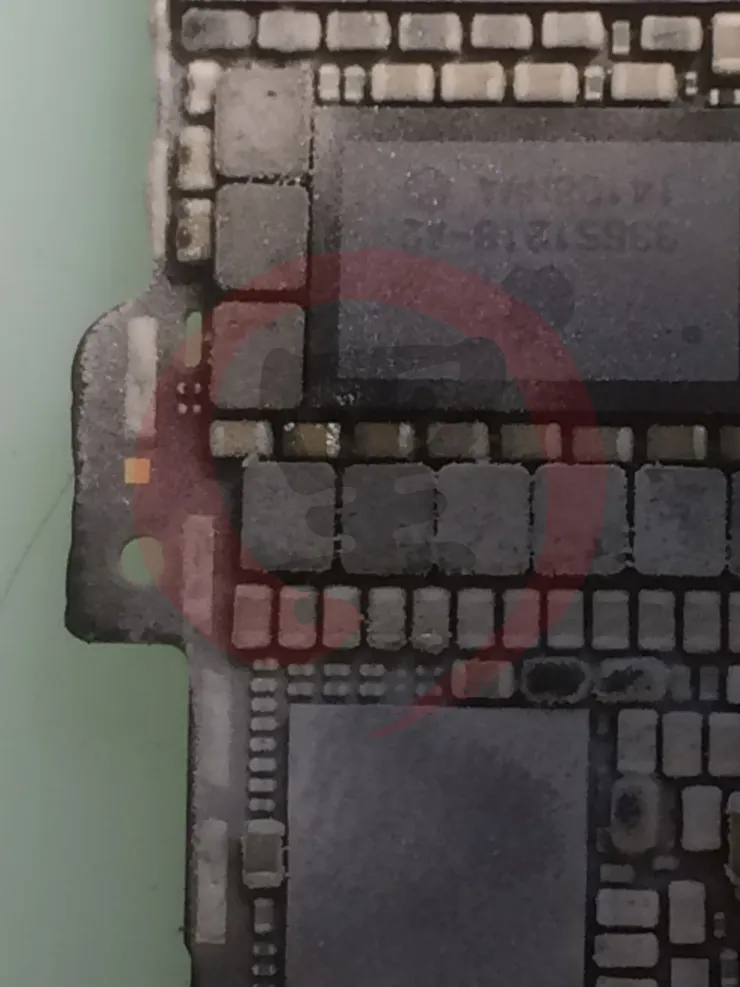

看了一下主板的情況，是有點糟啊，不光是泡水，有不少的電子元件都已經鏽掉了

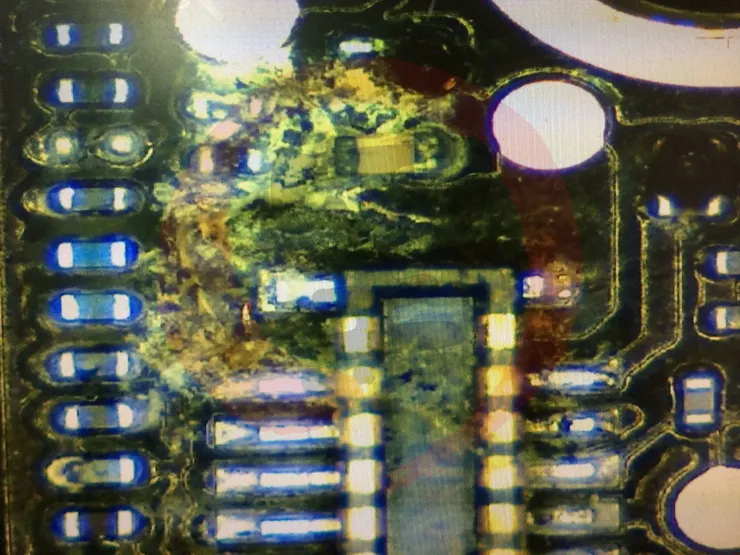

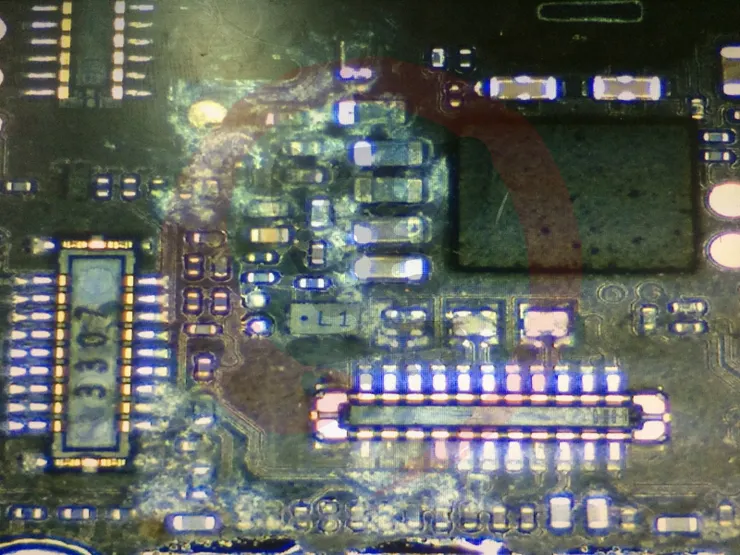

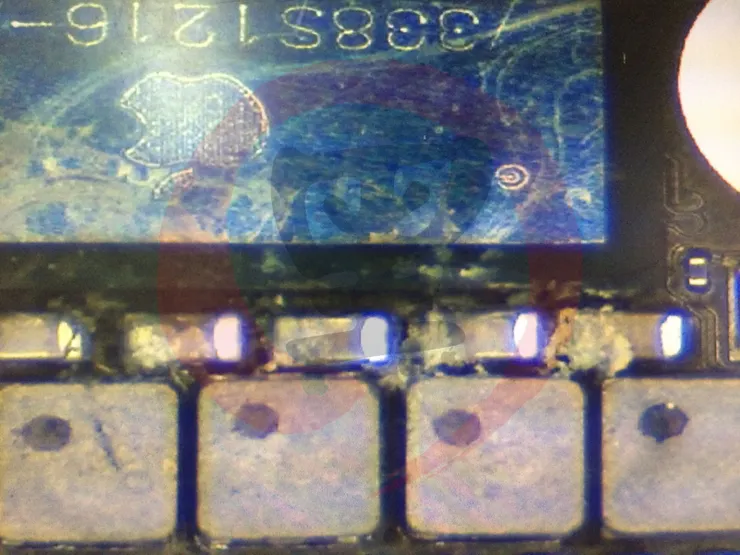

用放大鏡與電子顯微鏡來看一下

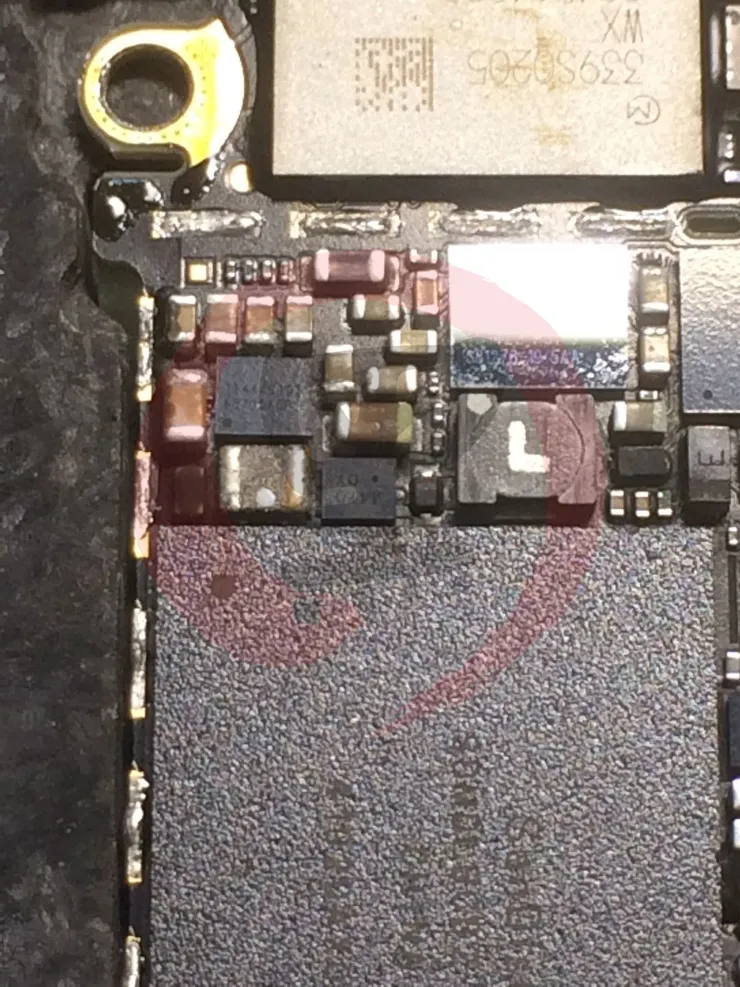

WIFI 部份的電容，有些都已經不行了

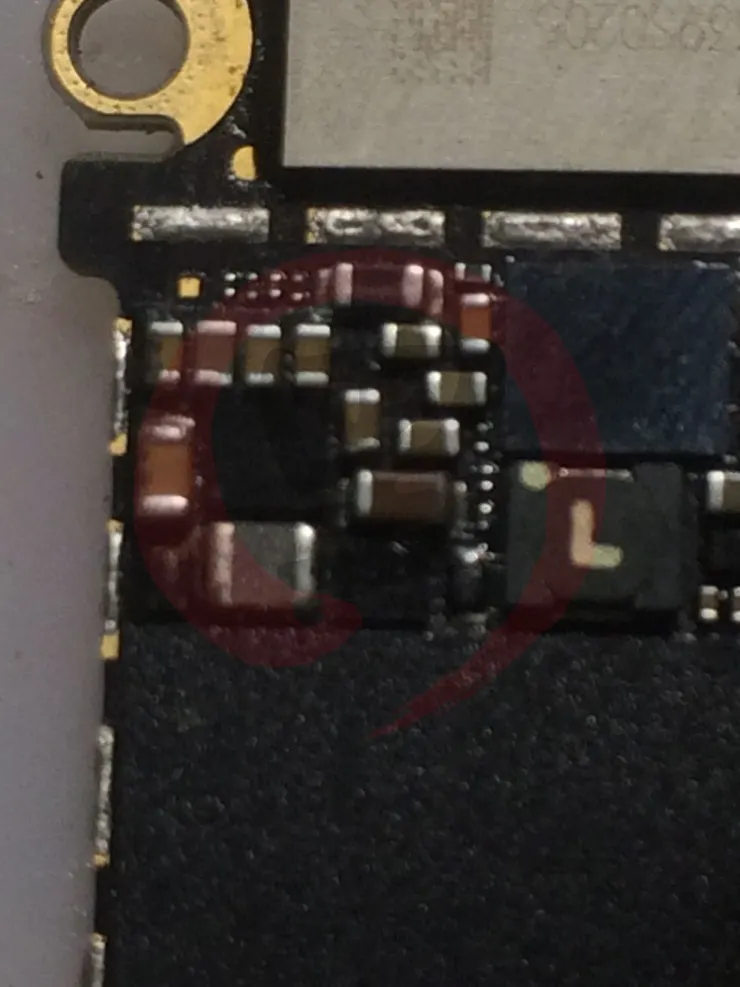

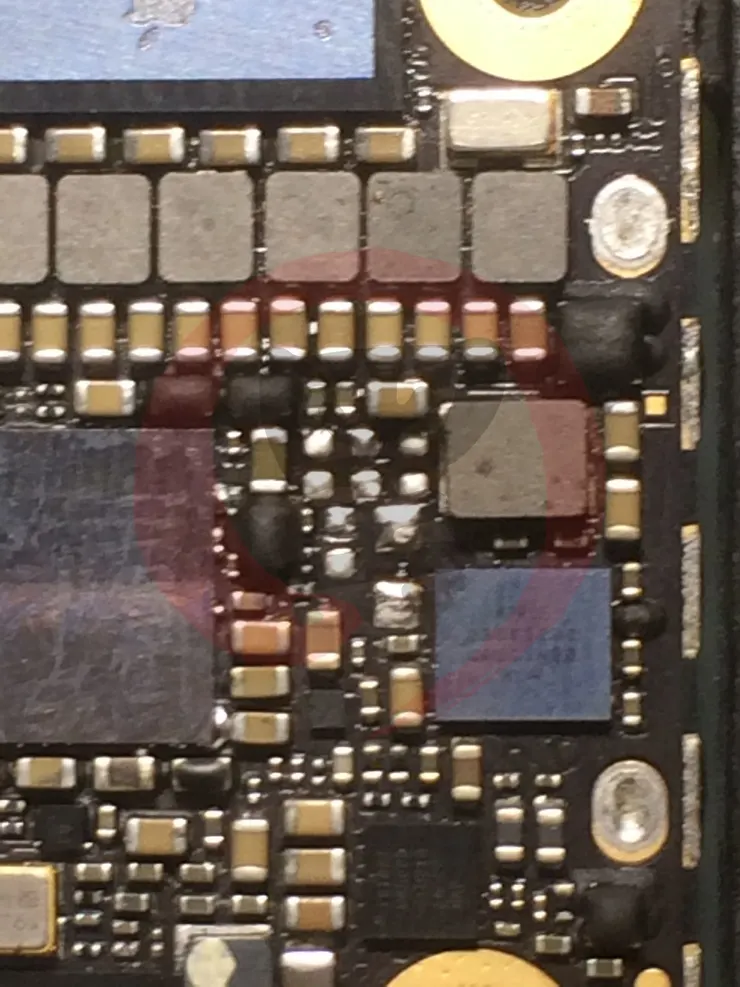

主供電附近的電容，也都有一部份不行了
這個電感就更不用說了
連接座看起來，還沒鏽蝕到內部，清洗過應該還能使用
好吧！看起來......

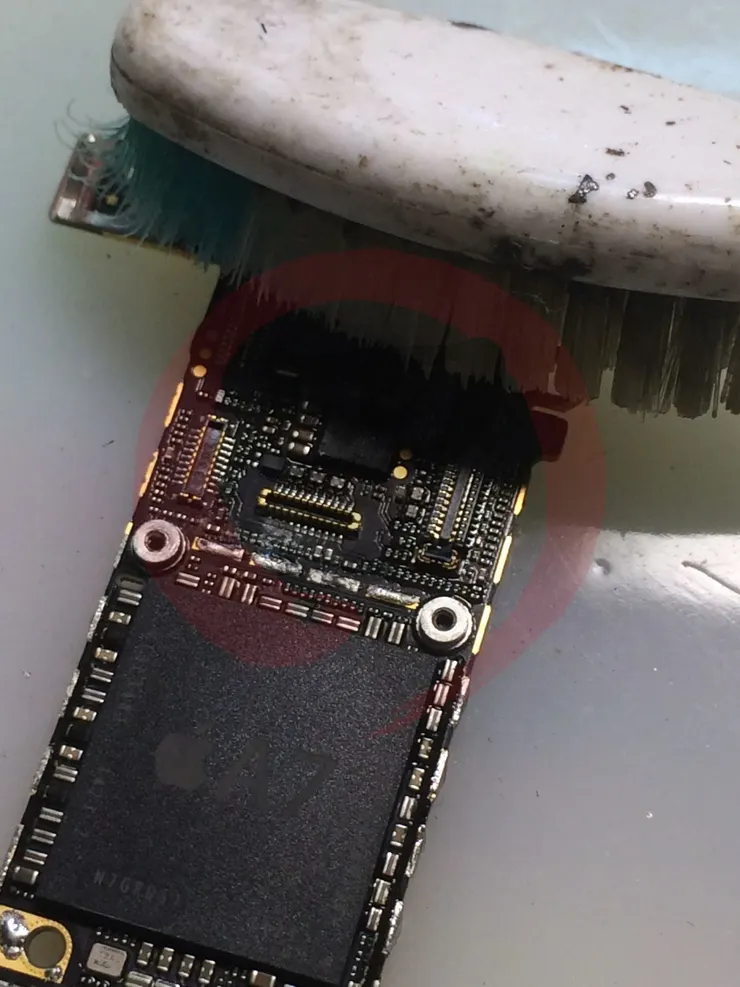

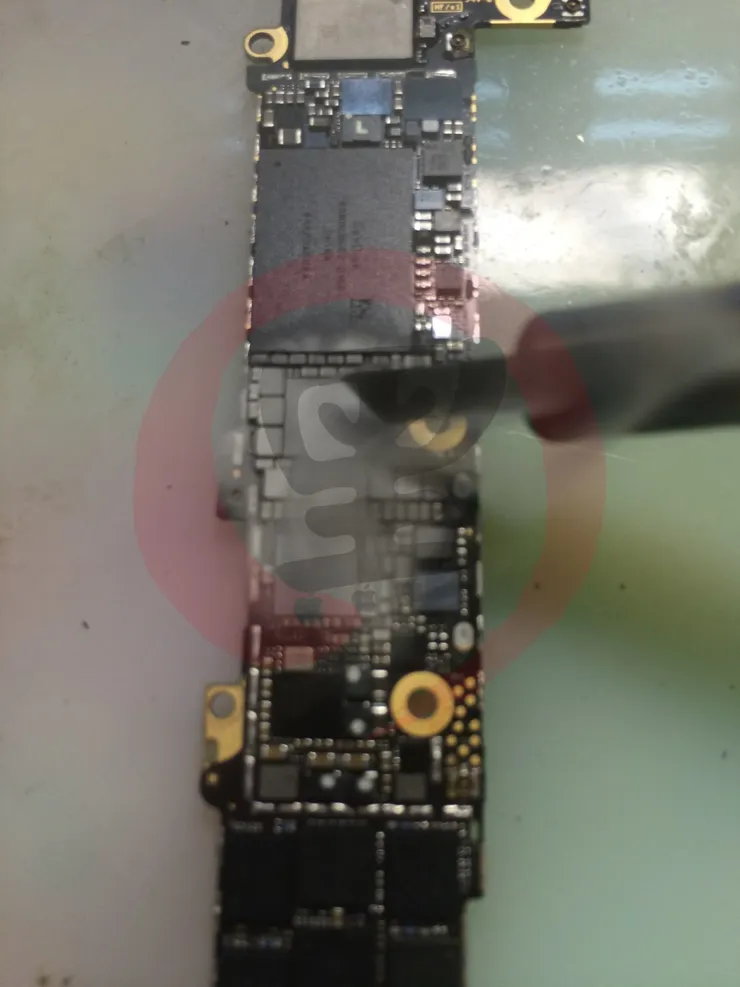

用洗板水開始清洗主板的部份

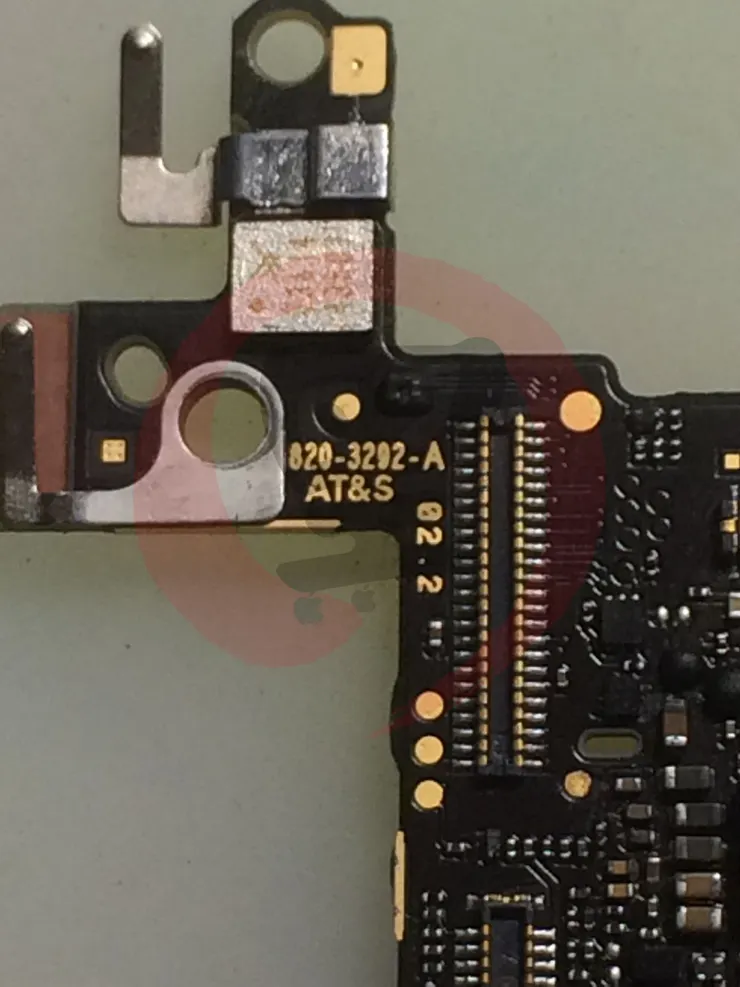

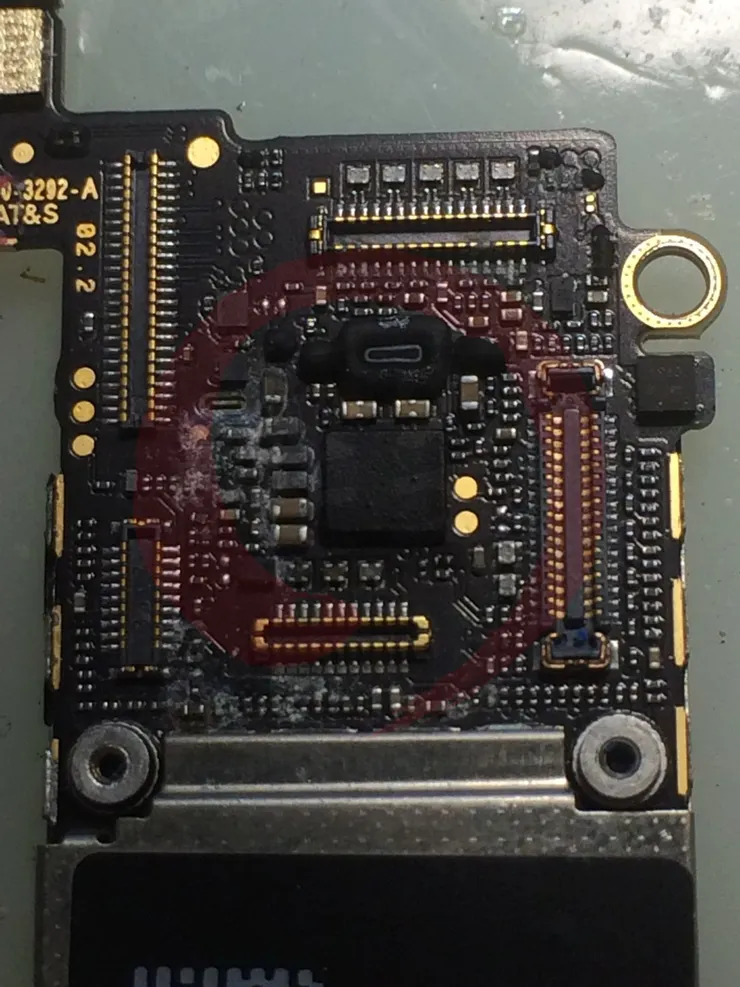

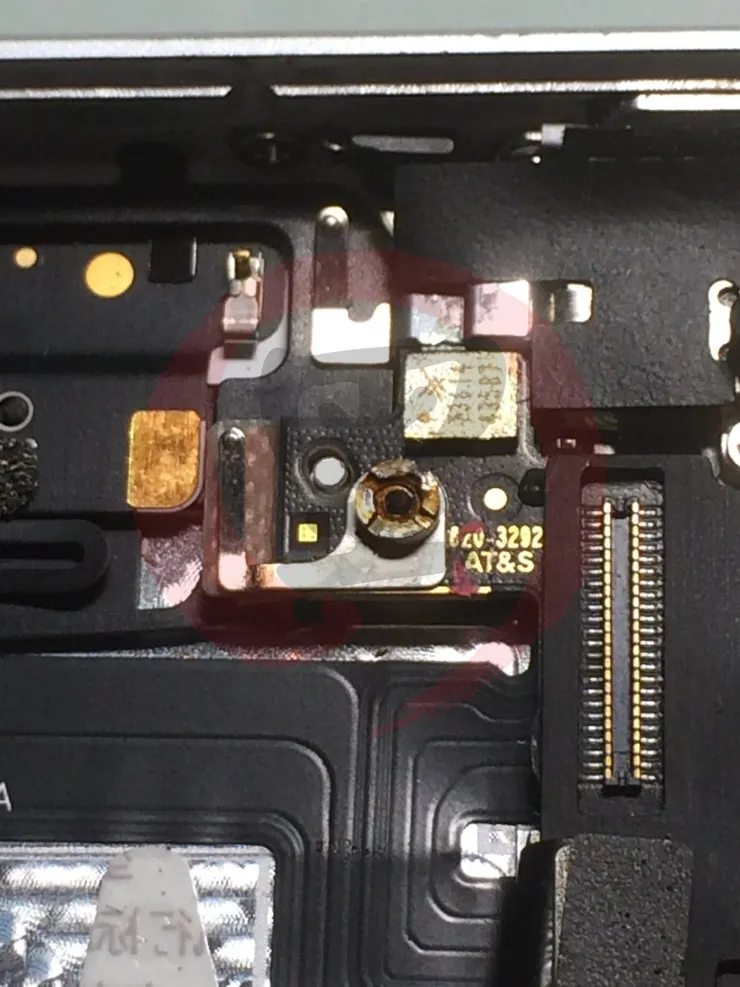

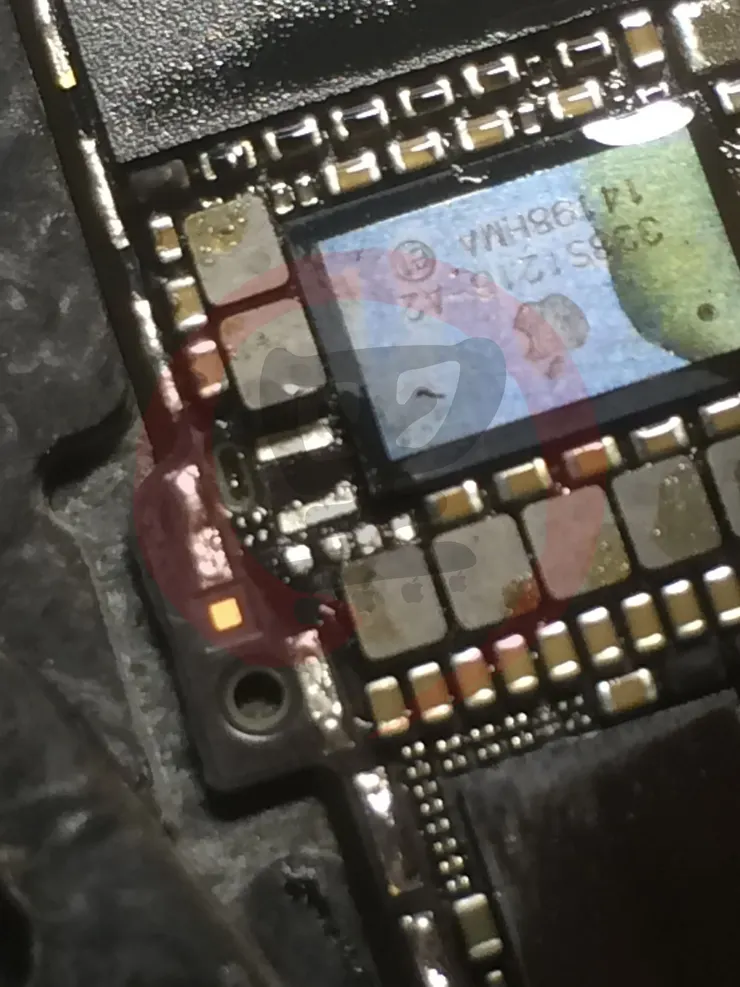

清洗後，稍微好一點，可以看到是 AT&S 的主板，型號為 820-3292-A

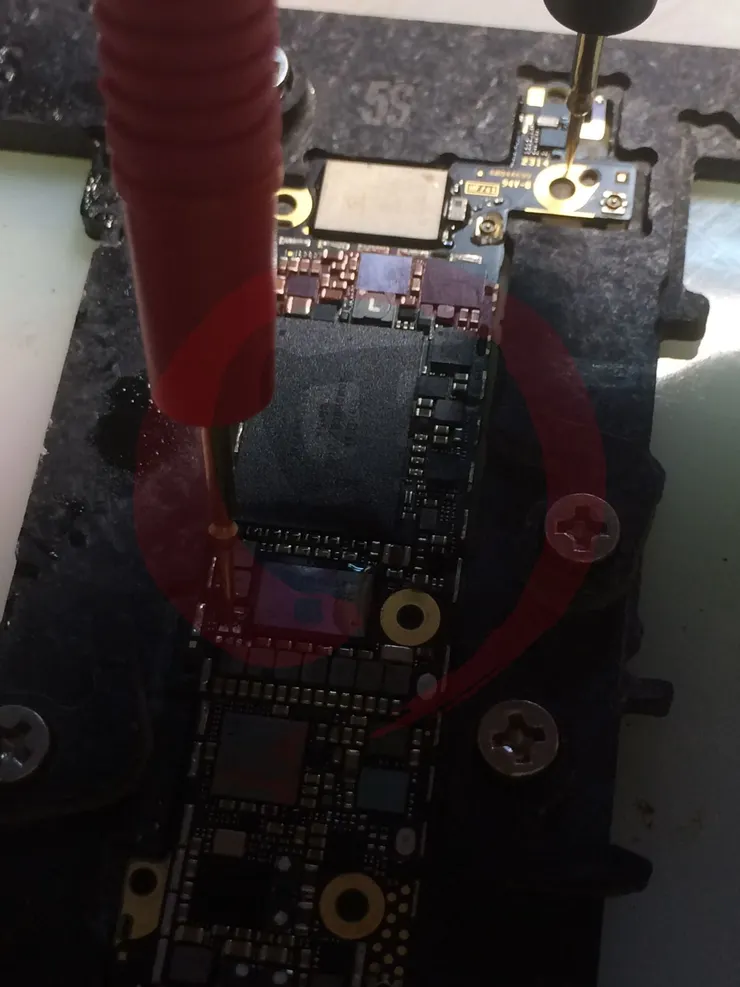

先用三用電錶測量一下線路，發現有短路的部份，但並非大短，只是小短而以

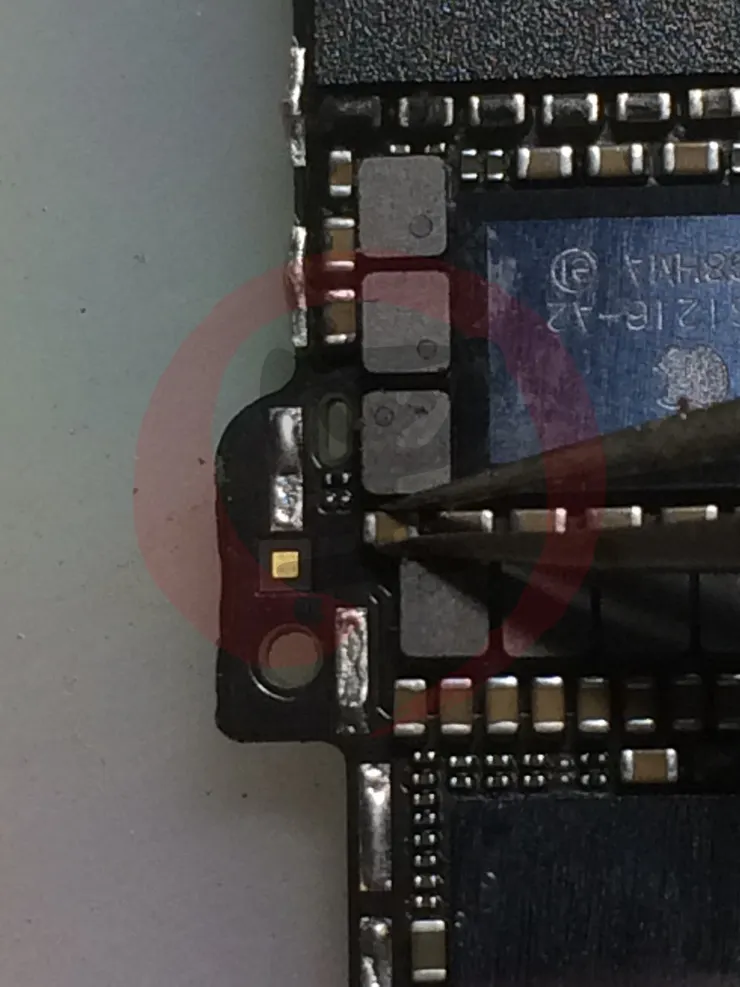

測量是發現，這顆電容異常，但並非一定是該電容異常，只能說是該線路異常

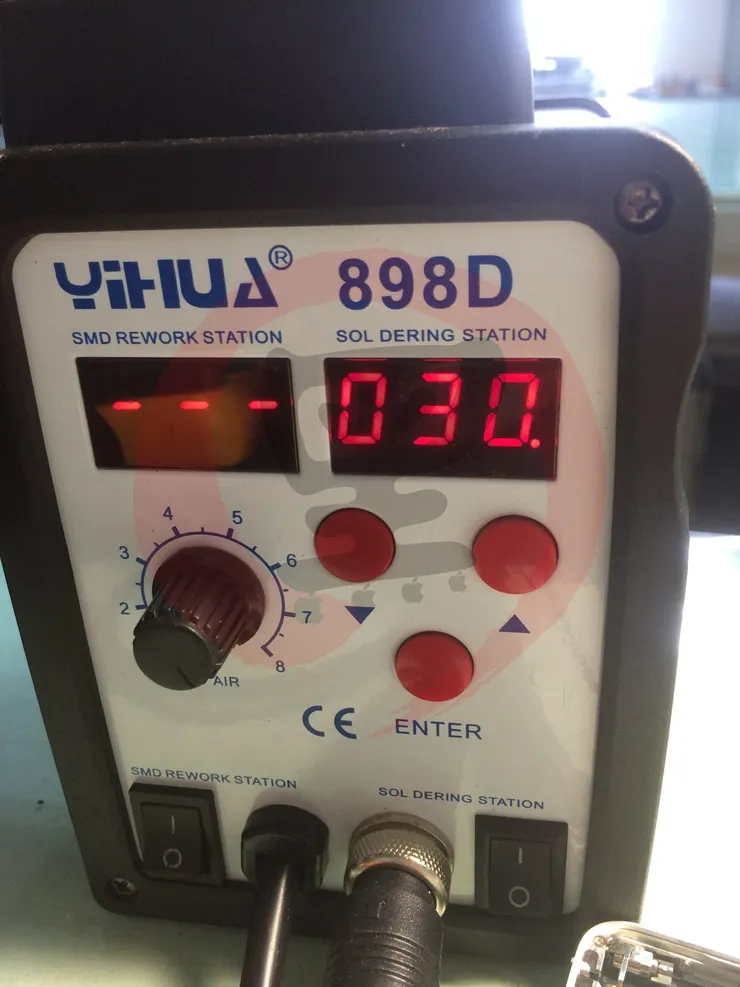

將烙鐵打開
烙鐵與松香結合

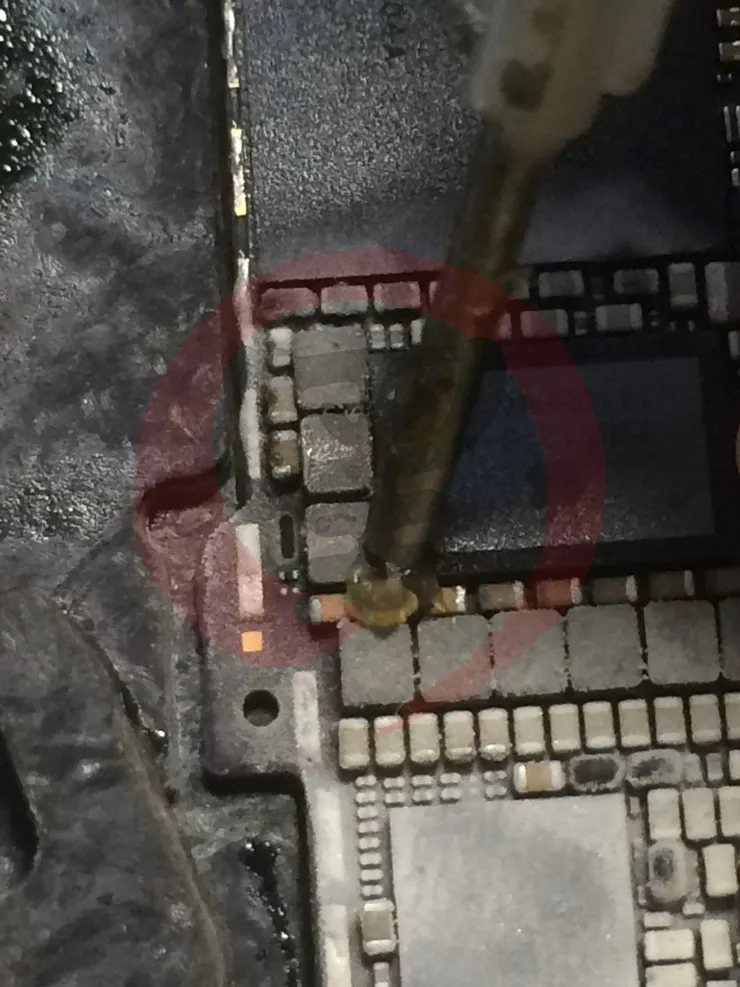

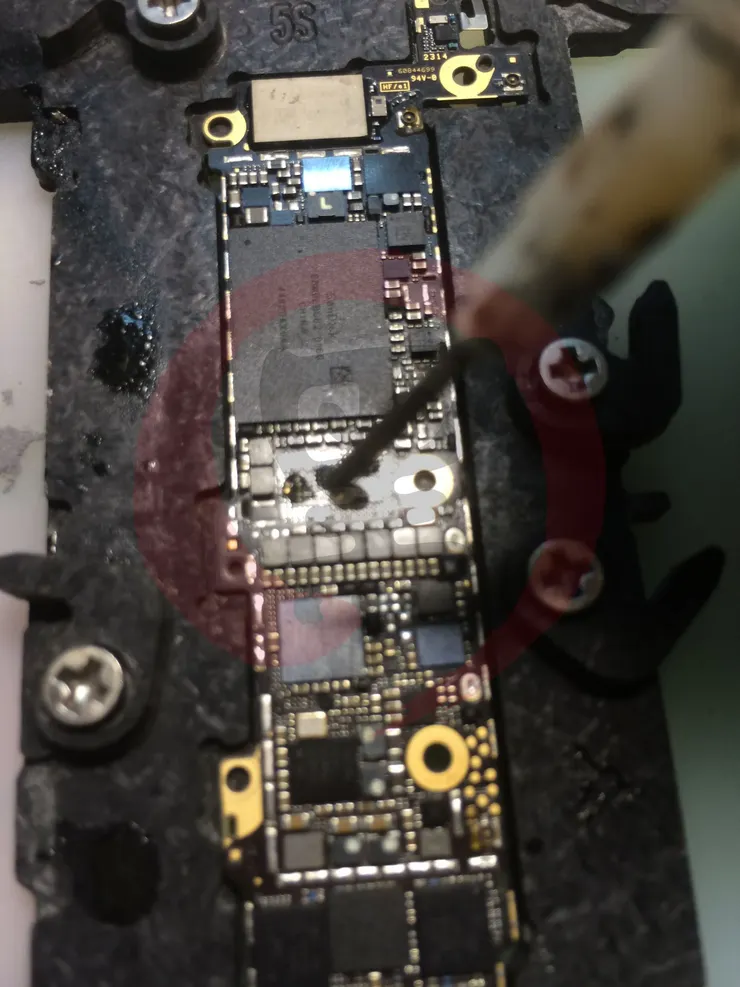

開始往主板送上松香
因為 PP1V8 其實沒有太多路要查，如果是 PP_VCC_MAIN 的話，那範圍就大了，暫時先鎖定在一塊
接者開始燒機，可以發現故障的位置，只能說大略，不能說一定是！
從電路圖上來看，這顆 C293 是屬於 PP1V8 SDRAM 的供電的元件

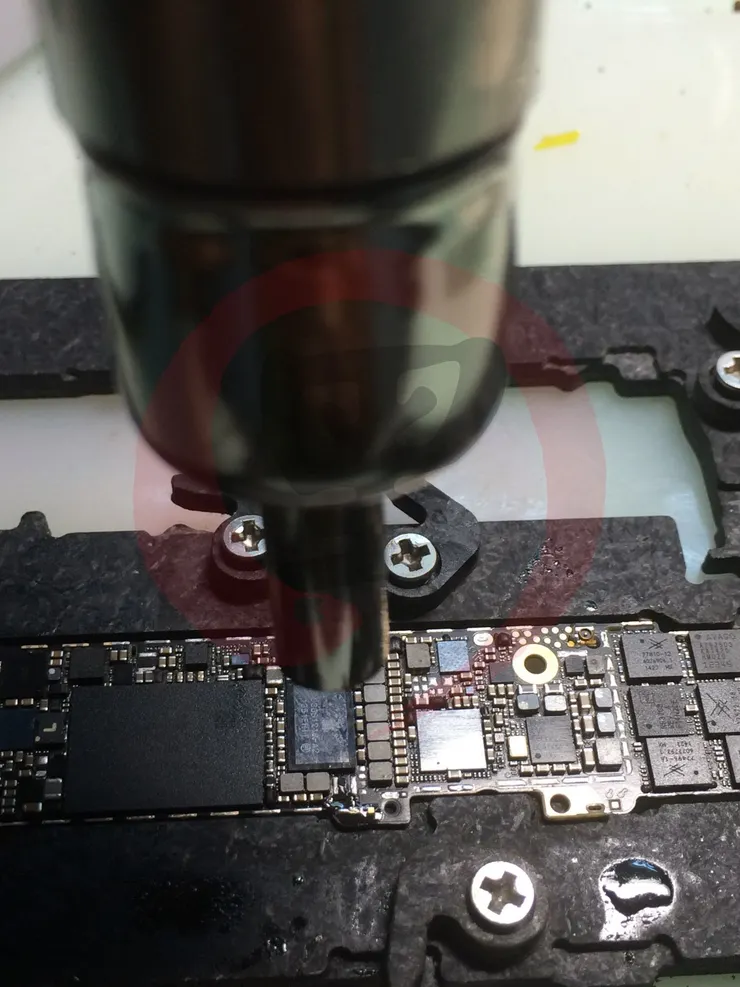

理論就是必需跟手工結合，熱風槍開始拆除

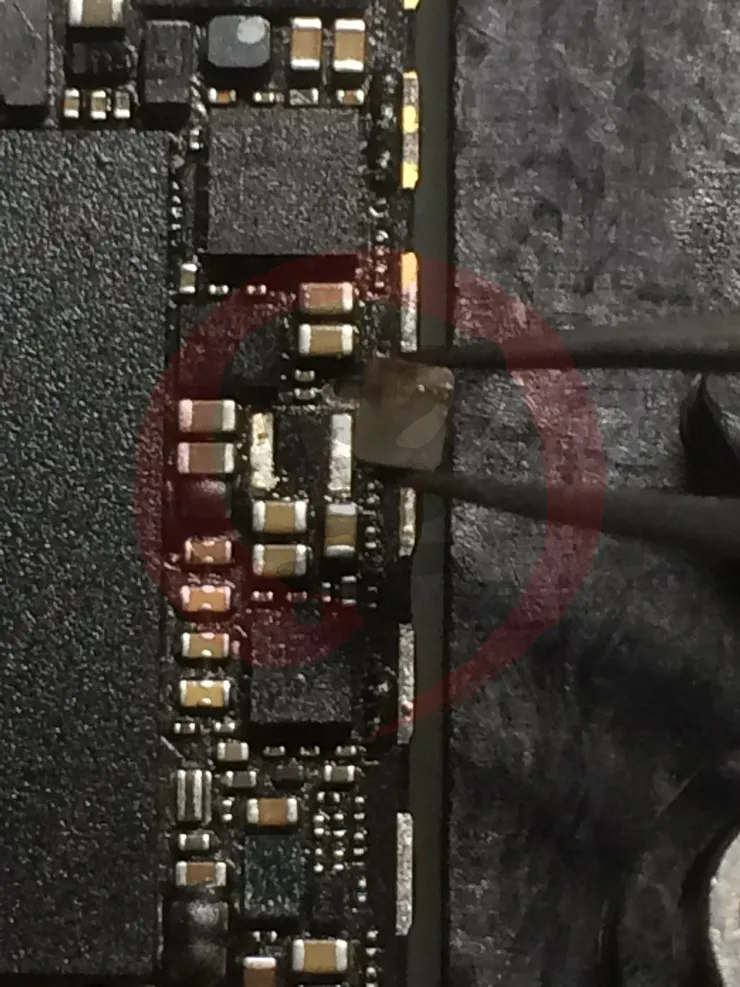

用不了多久，就將 L16、C293、C357 給拆除
在次使用三用電錶測量，發現 PP1V8 SDRAM 已經沒有短路了

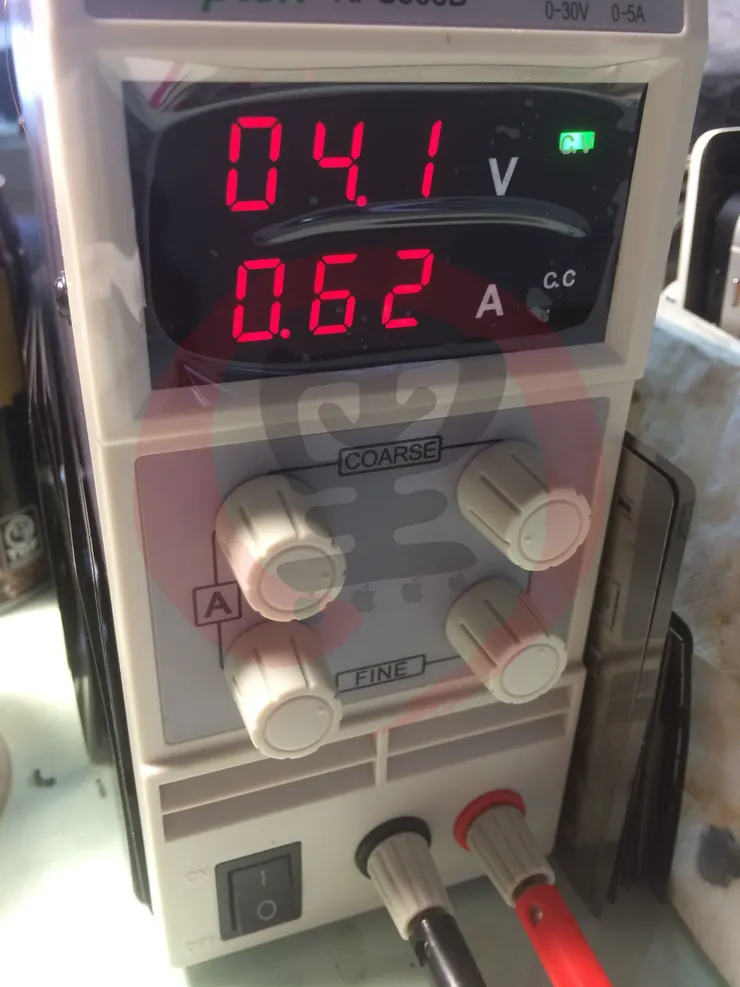

雖然短路排除了，但是送電後，一樣跑出個 620ma
斷電後，就接者瘋狂拆解，看起來只要有問題的元件，全～部～拆～掉！

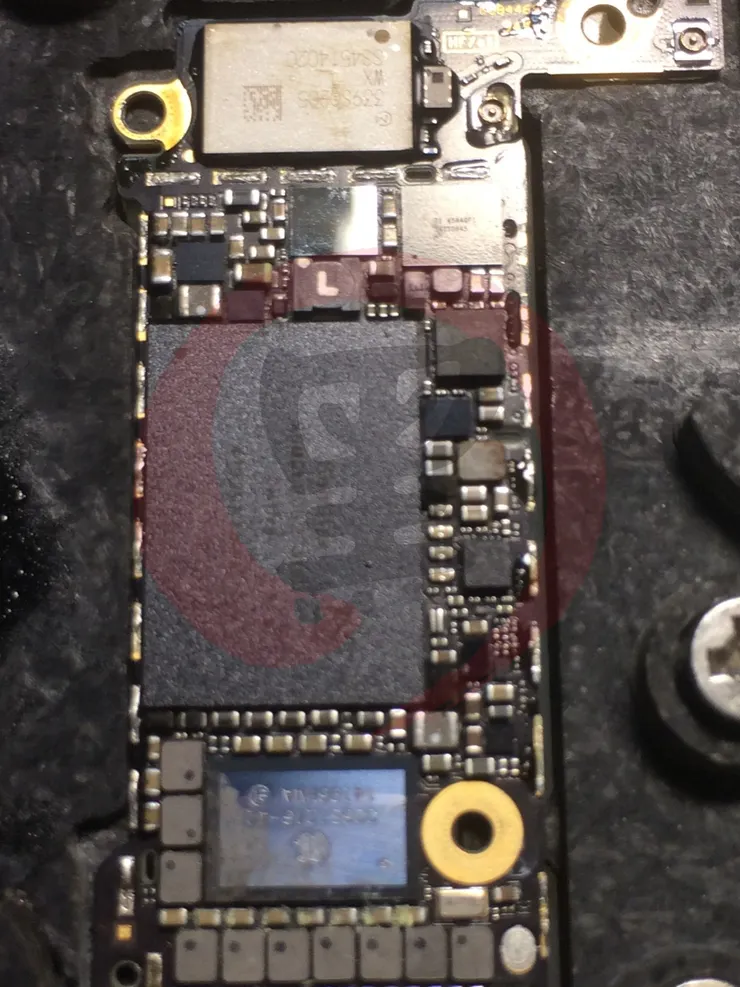

不光是只有一般的電子元件，主供電晶片，也將它拆除

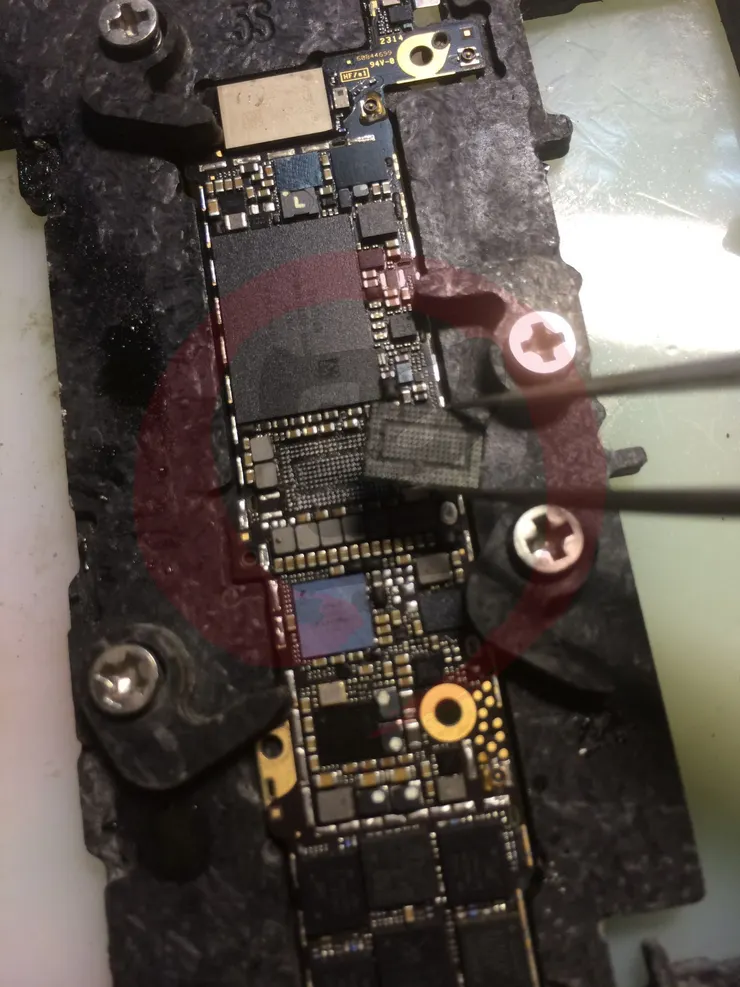

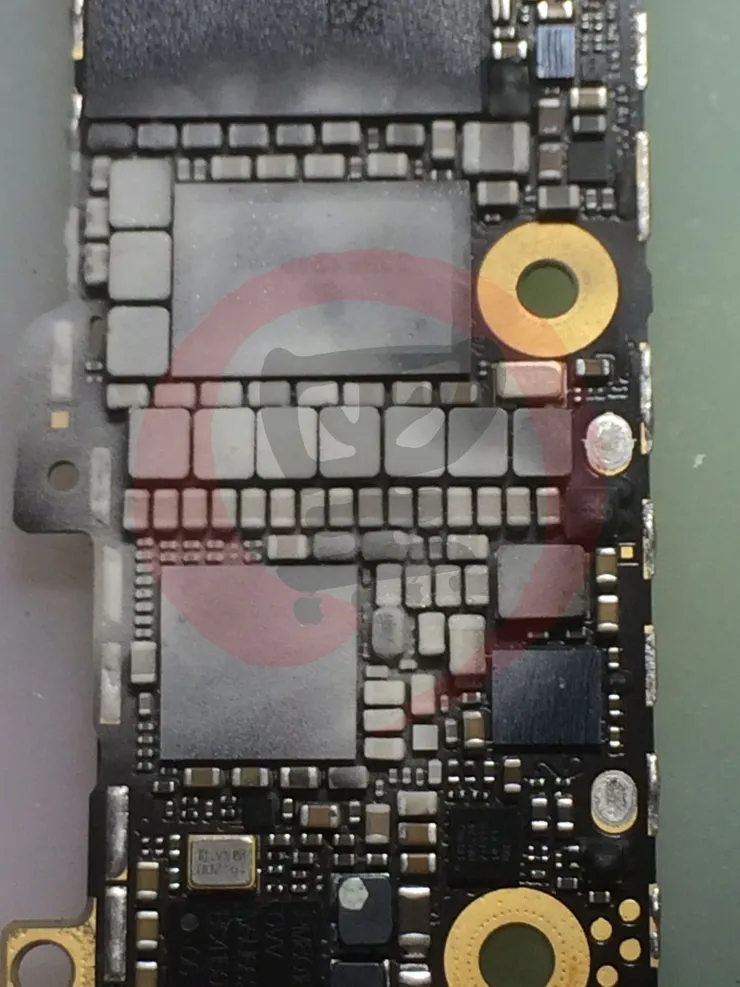

花了一點時間取了下來

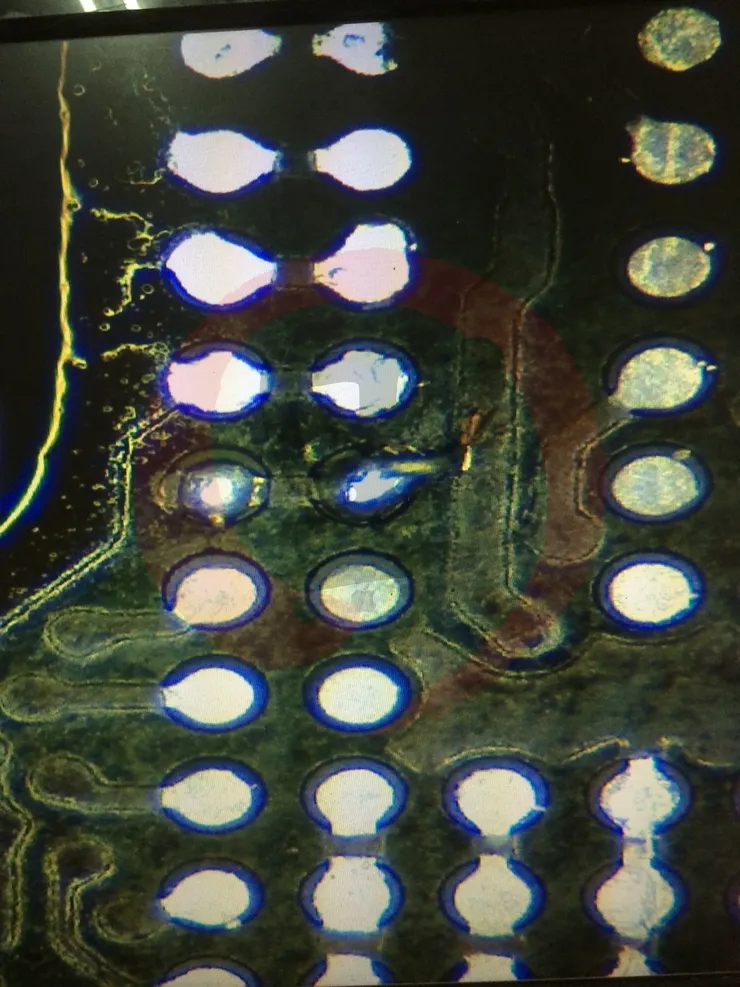

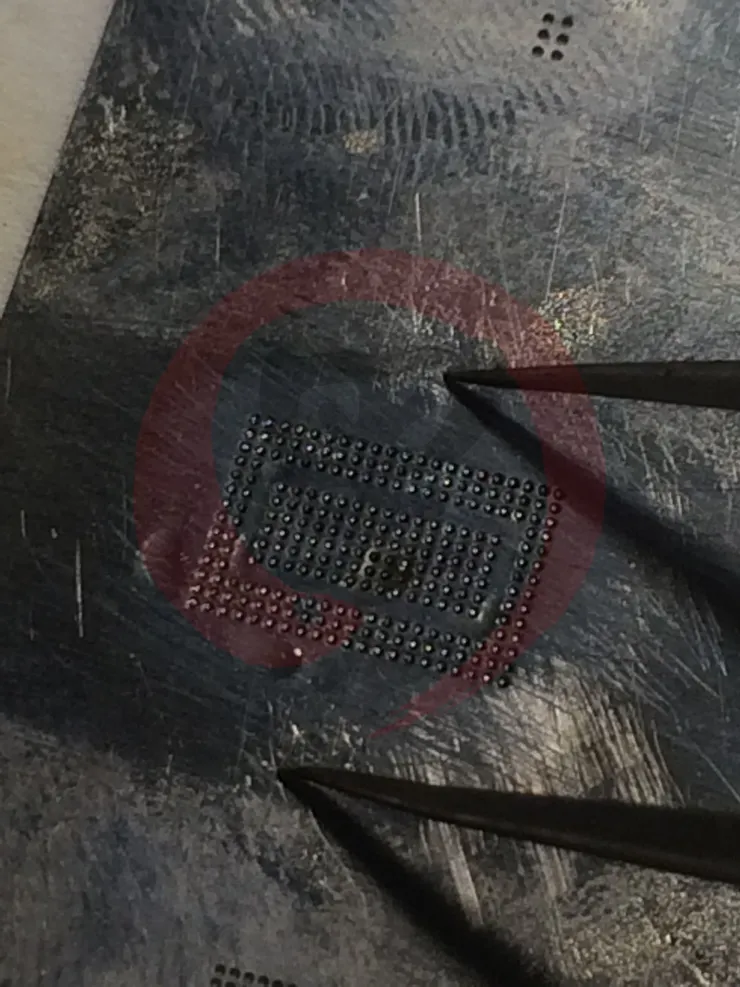

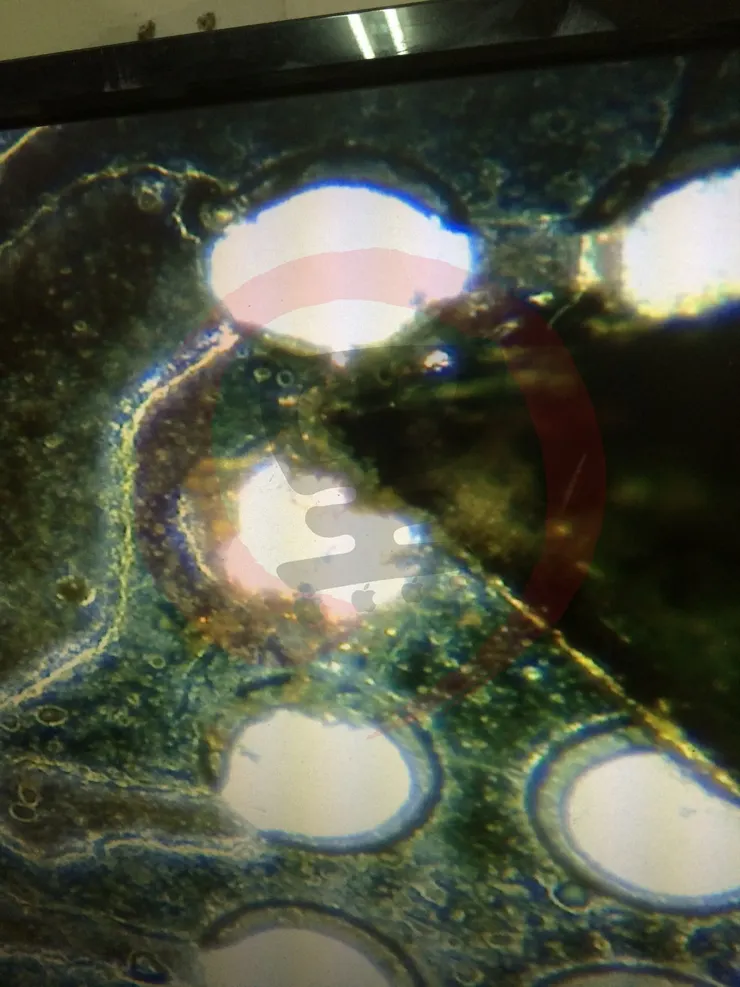

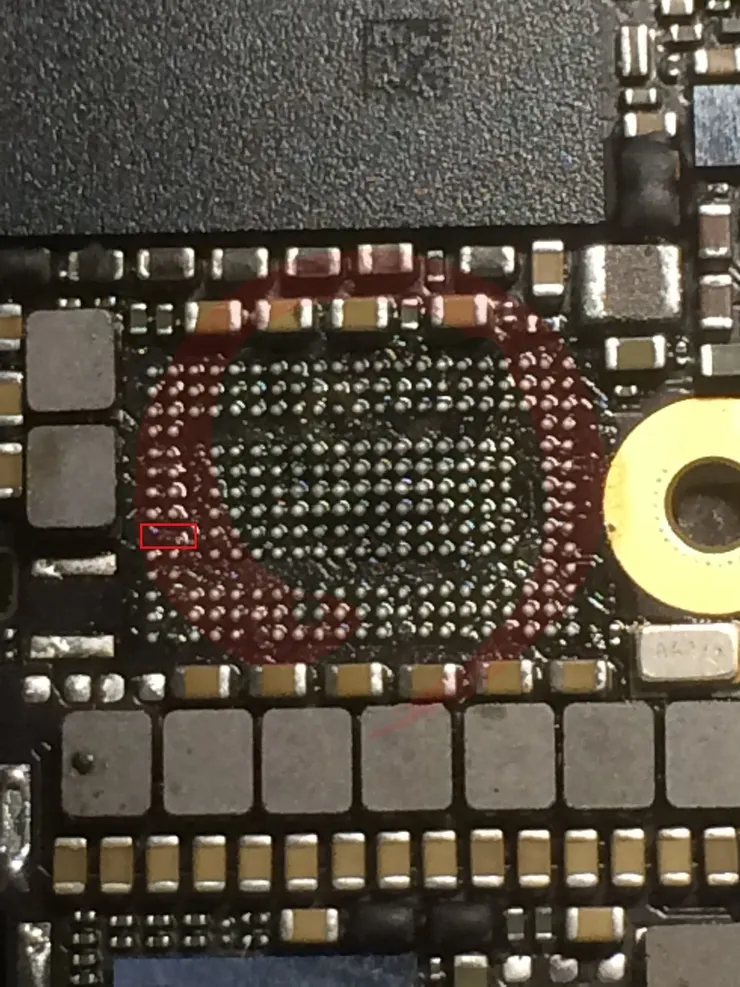

取下來後，我發現了一件事情，就是主板居然掉點了！？而且一次還是兩顆，老實說我不覺得，是我弄掉的....

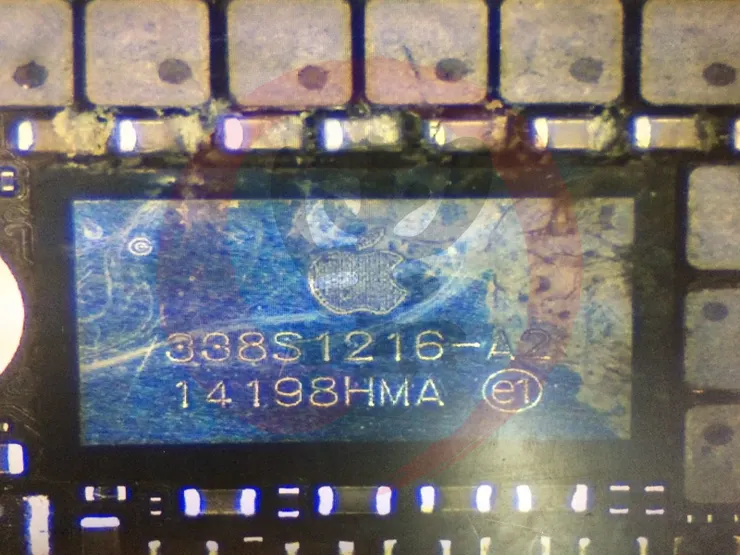

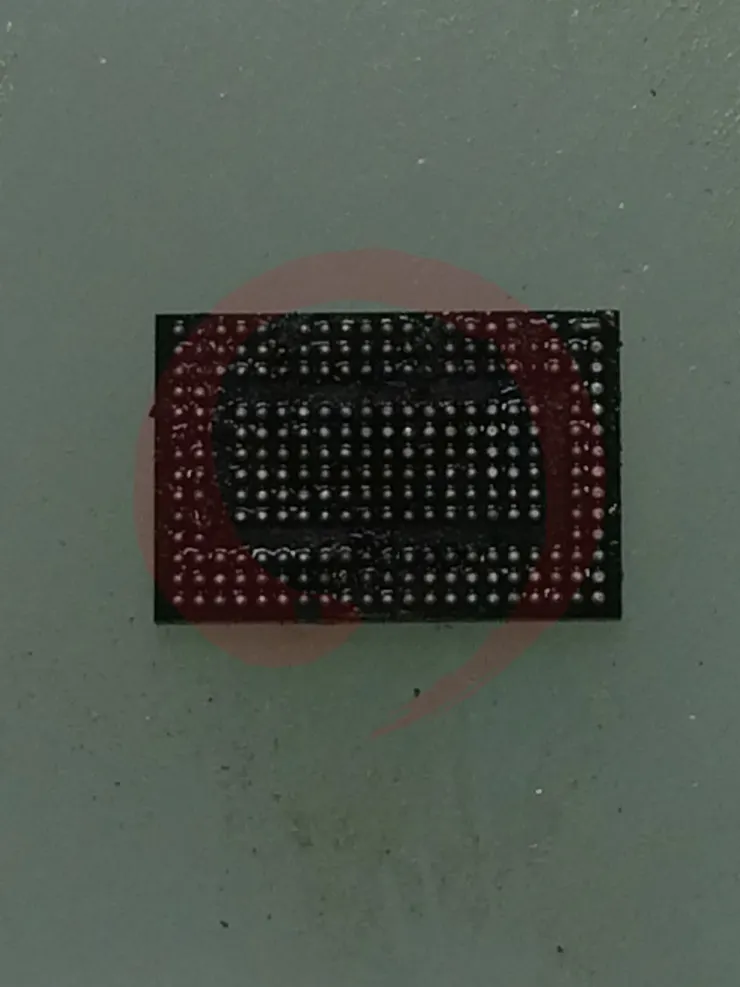

這是拆下來的晶片，不確定是否好壞，但就先扔一邊去
拿了一片殺肉板，拆除了一顆主供電
電源晶片開始植錫

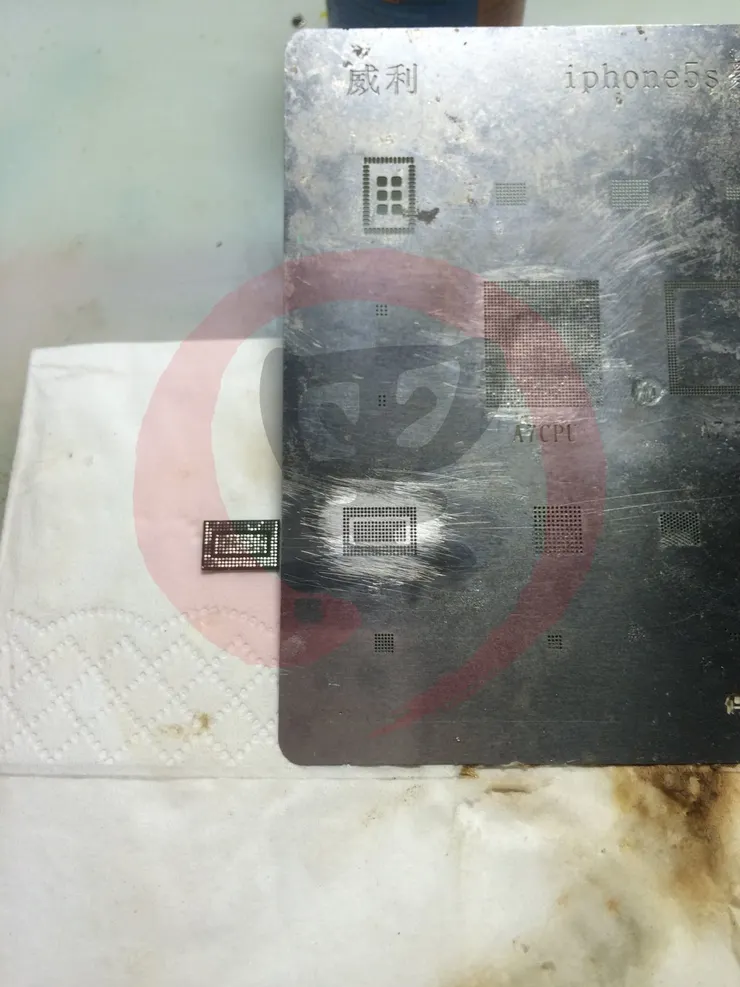

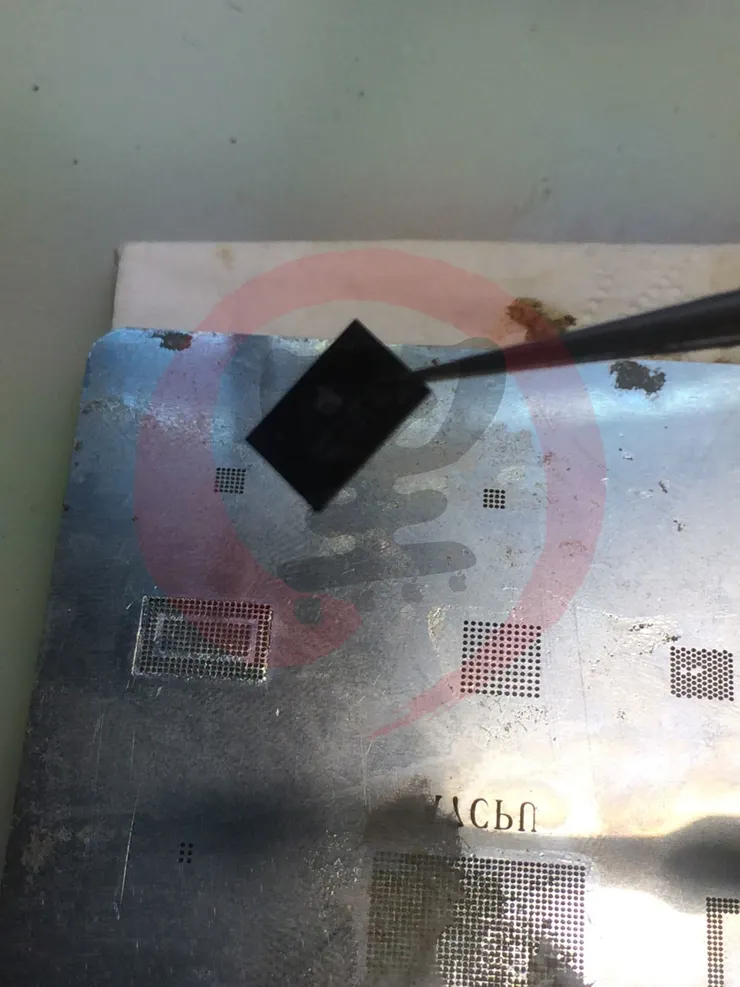

使用植錫鋼網，首先對位
接者在使用熱風槍開始植錫

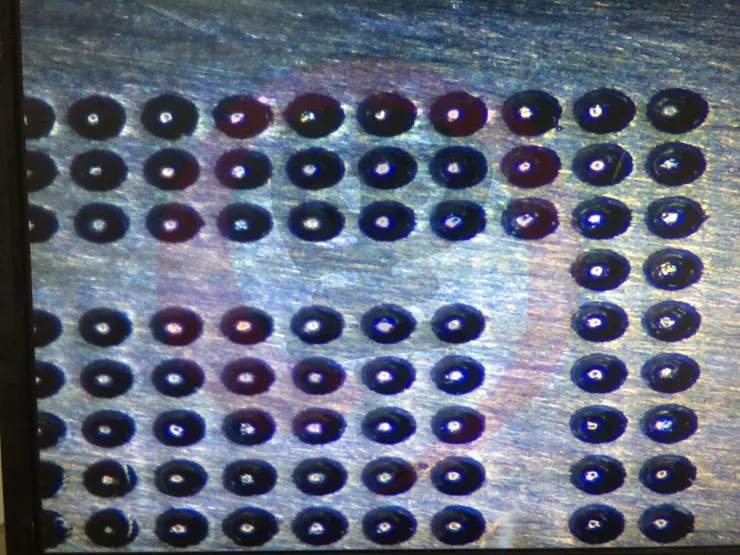

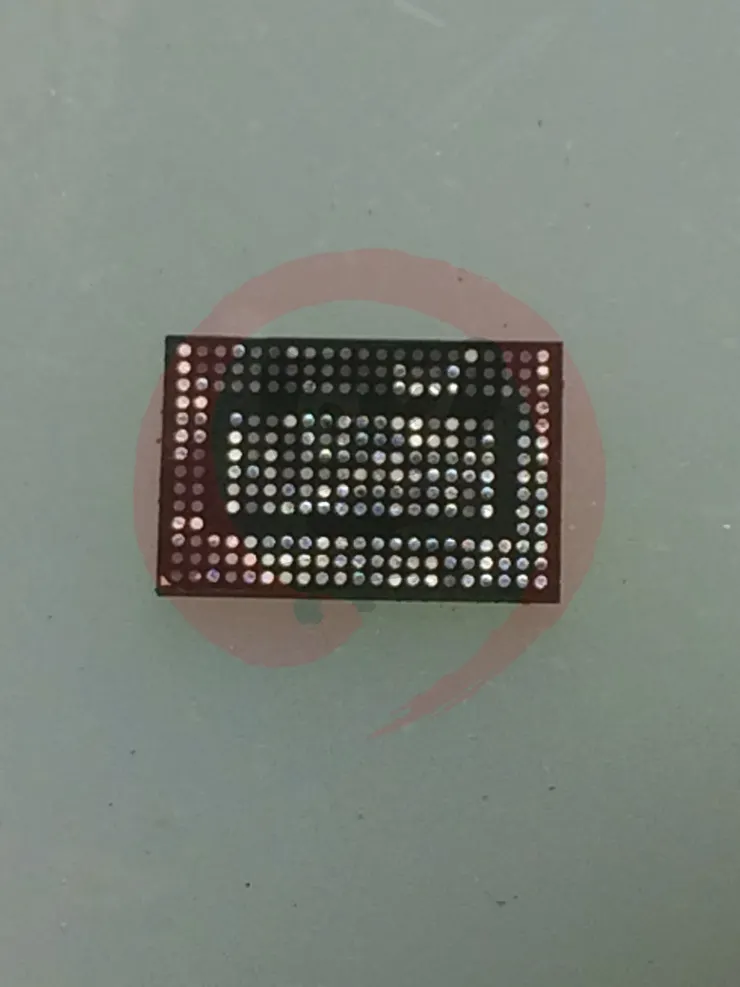

植錫後確認錫珠是否有平整、平滑、平均
確認無誤後，將晶片取下

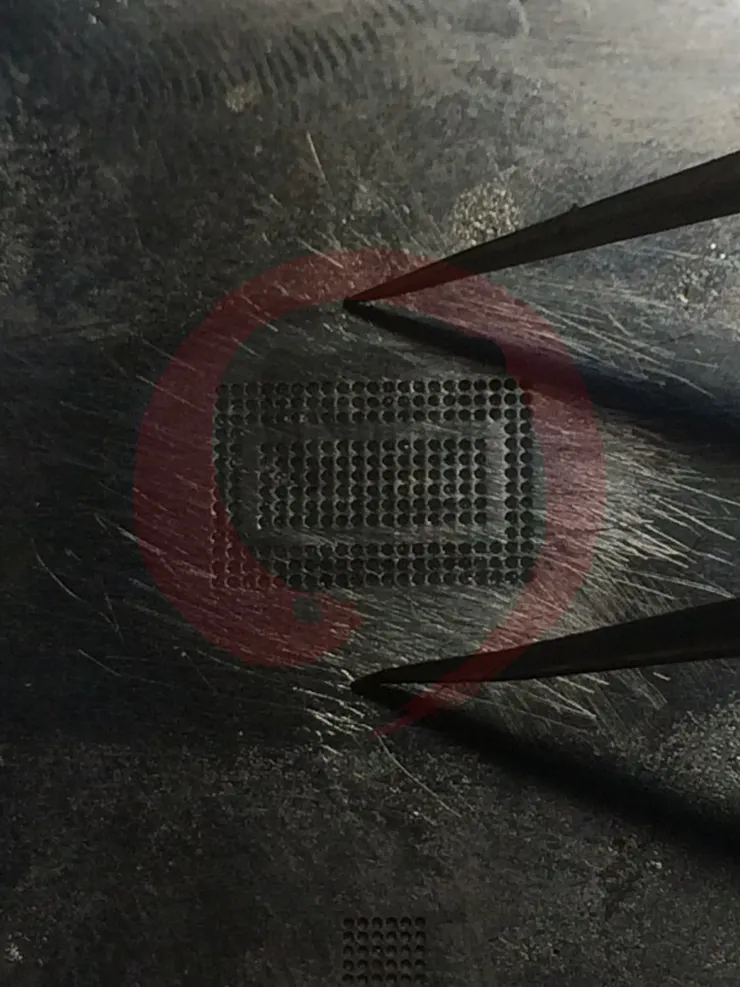

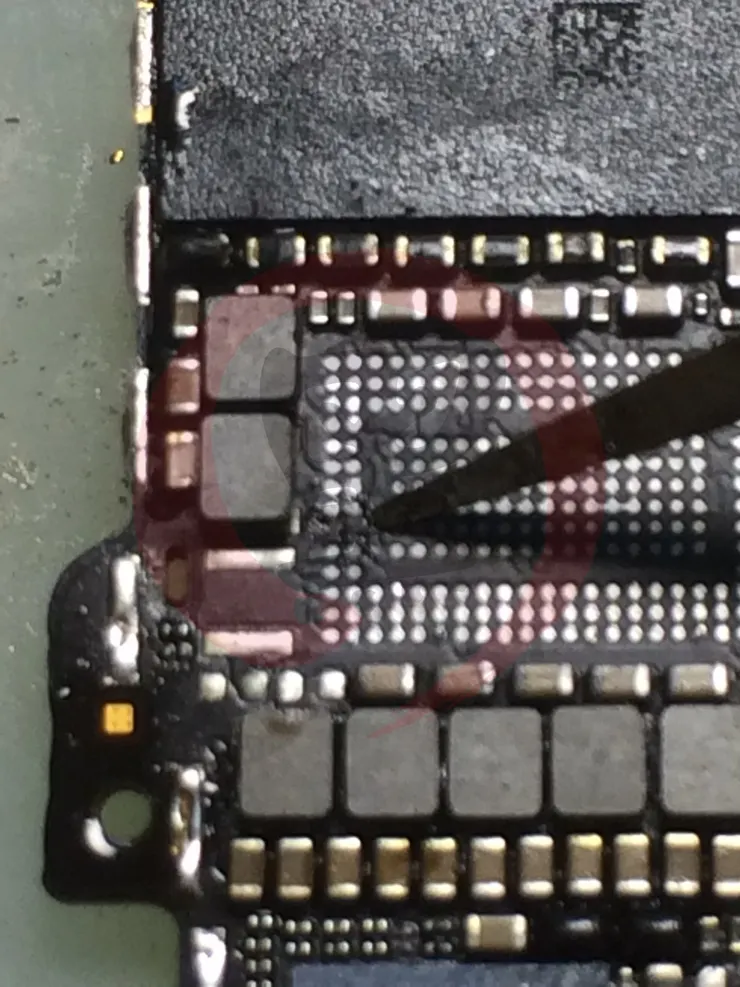

緊接者要來搞這個，開始挖洞
用 BGA 晶片腳位判定方式，可以找到 F21 與 F22 的點，是 PP_VCC_MAIN 的主供電
拿刀片直接在主板上開一個小洞

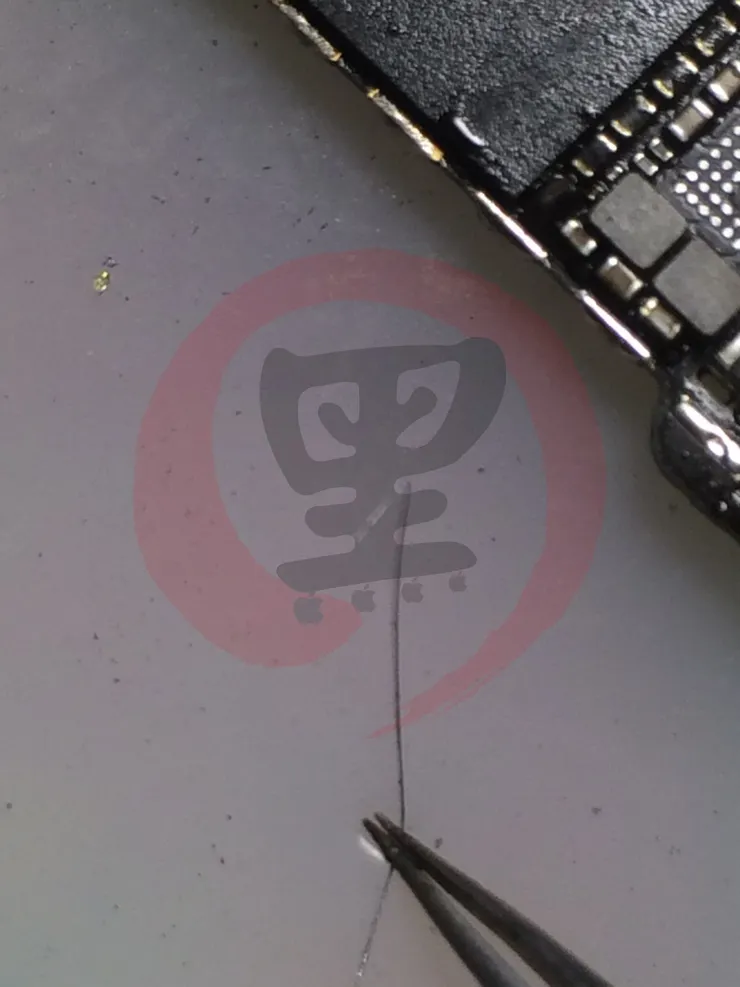

準備好漆包線，並且使用烙鐵上錫

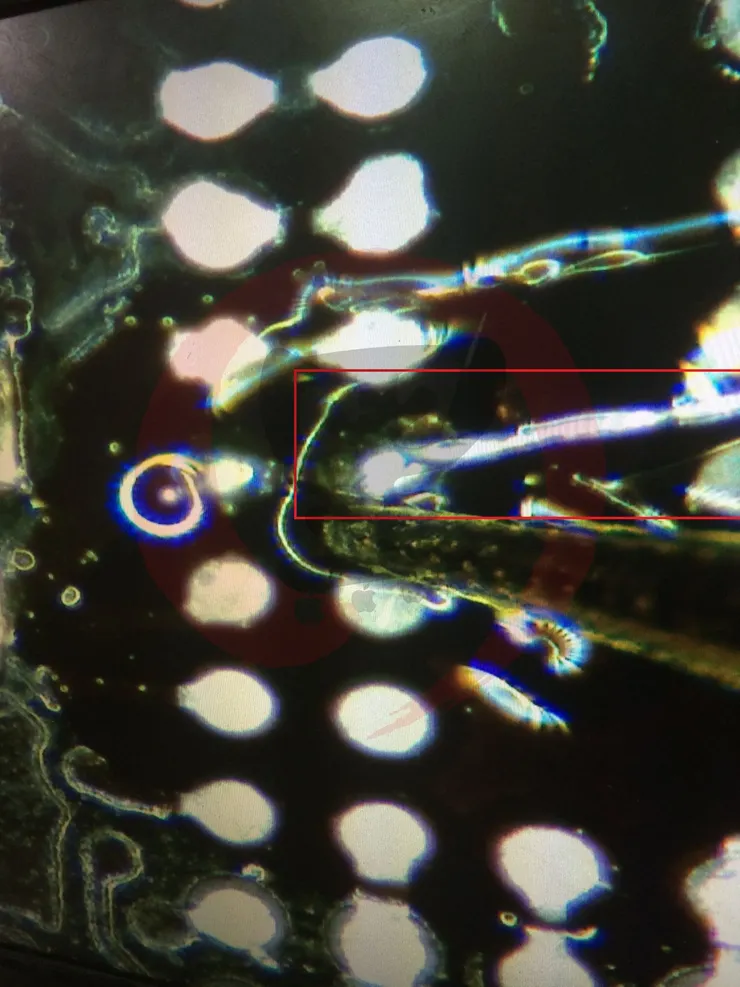

左側的點補錫後，可以跟 PP_VCC_MAIN 導通，所以就少了一個動作，但右側的點，並沒有辦法導通，也就是斷開了，所以我在右側另外開了一條

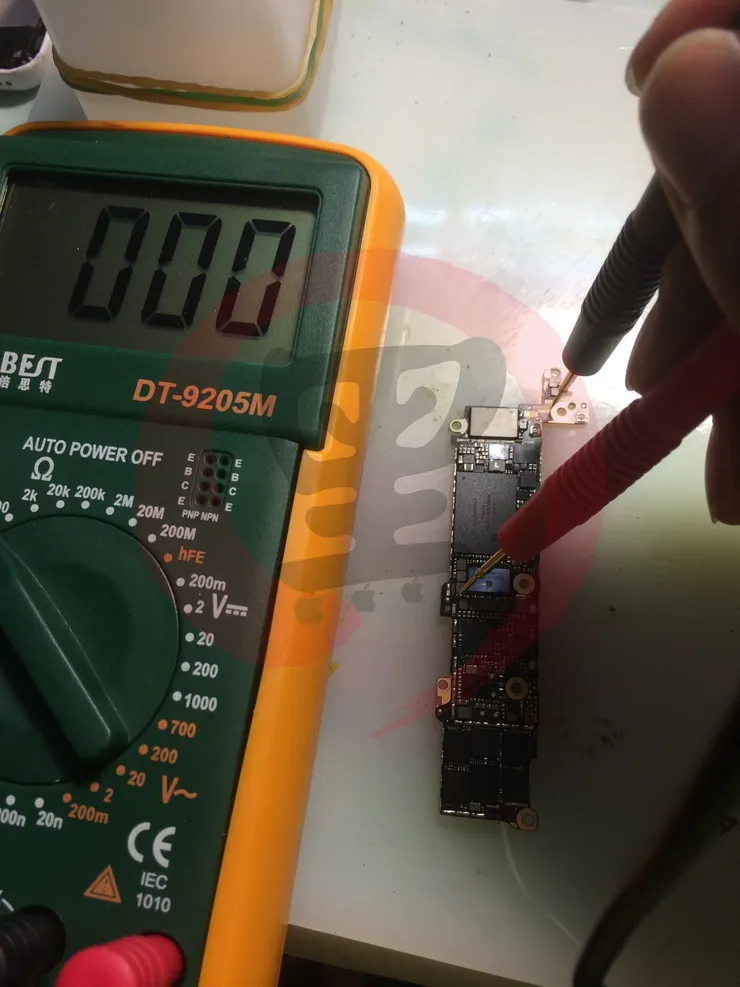

把線埋完後，在用三用電錶量一次，確認是導通的（但其實我埋完線後，才發現，其實有更好的方法....算了！）

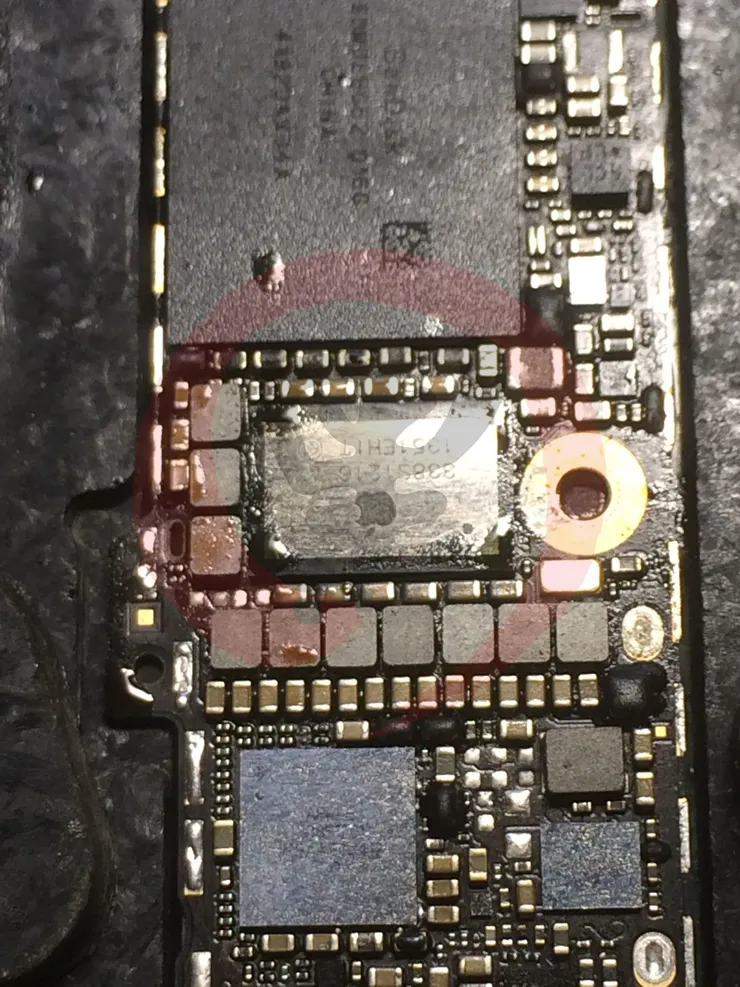

先上點焊油，準備將主供電吹回去了

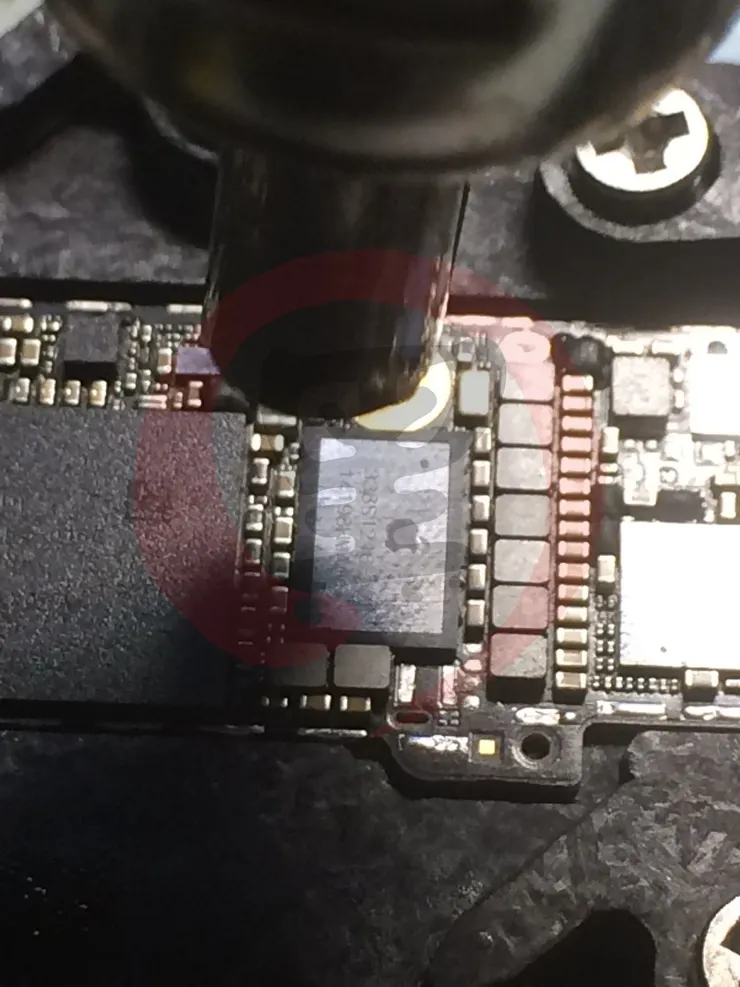

花了一點時間，將主供電送上去
重新測量 PP1V8 與 PP_VCC_MAIN 是否有短路或開路的情況
找了一片殺肉板，開始拆除其它電子元件，用來補齊故障的電容、電感等小元件
一個蘿蔔，一個坑，慢慢補

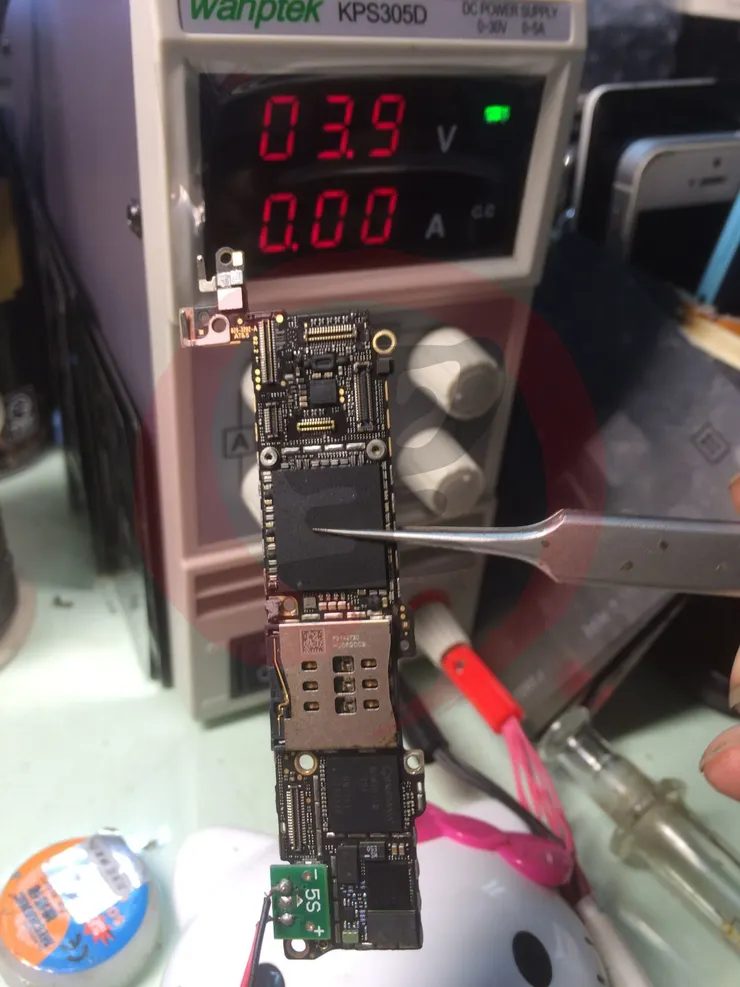

補完電子元件後，在將電源供應器送上 3.9V 電壓，就沒有發現任何異常

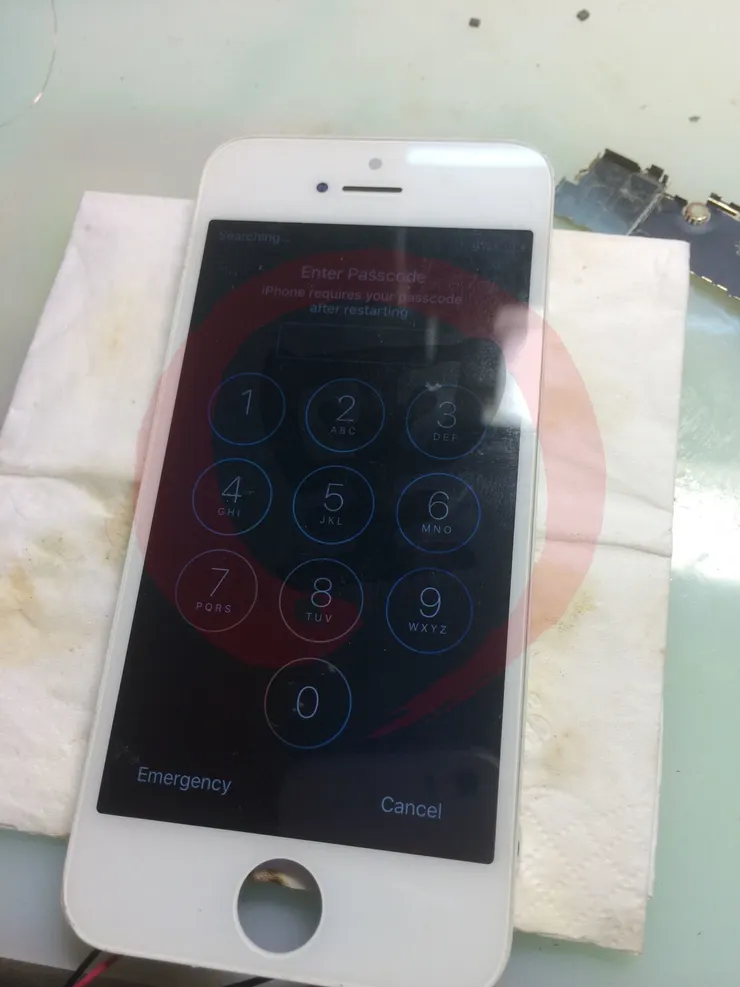

最後裝上面板測機！可以開機，也有畫面，背光正常～～～只是又有密碼....
