各位好，我是台灣黑手，黑手的黑，黑手的手，這是台無法充電的二修機，所以來的時候，看起來已經爛爛的樣子，而池電池也有澎澎的感覺

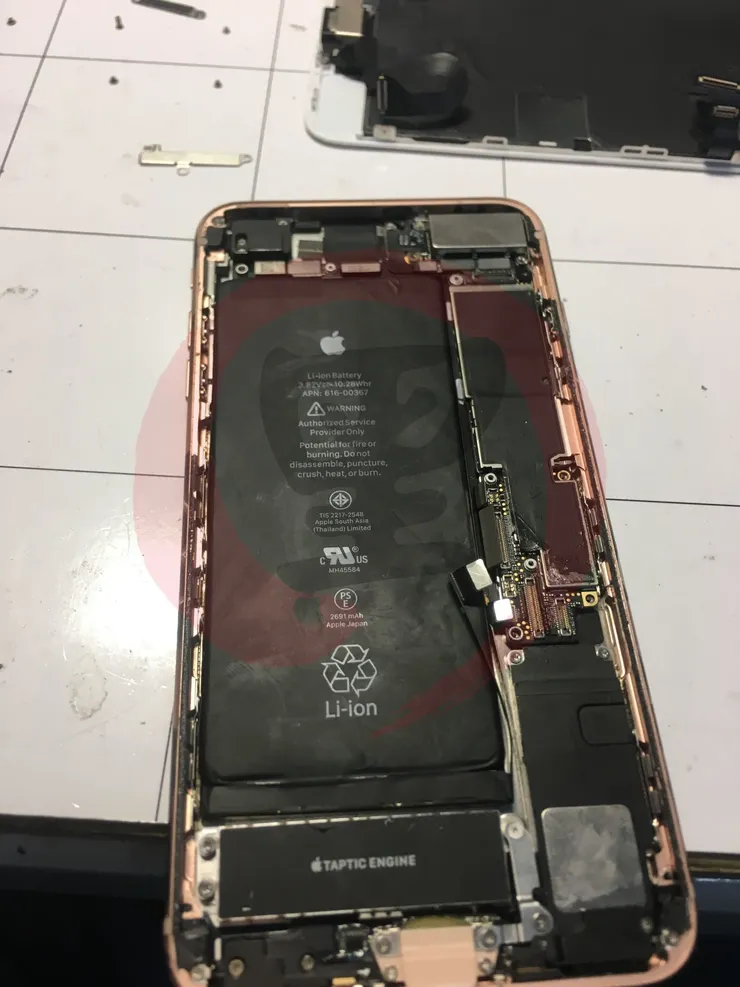

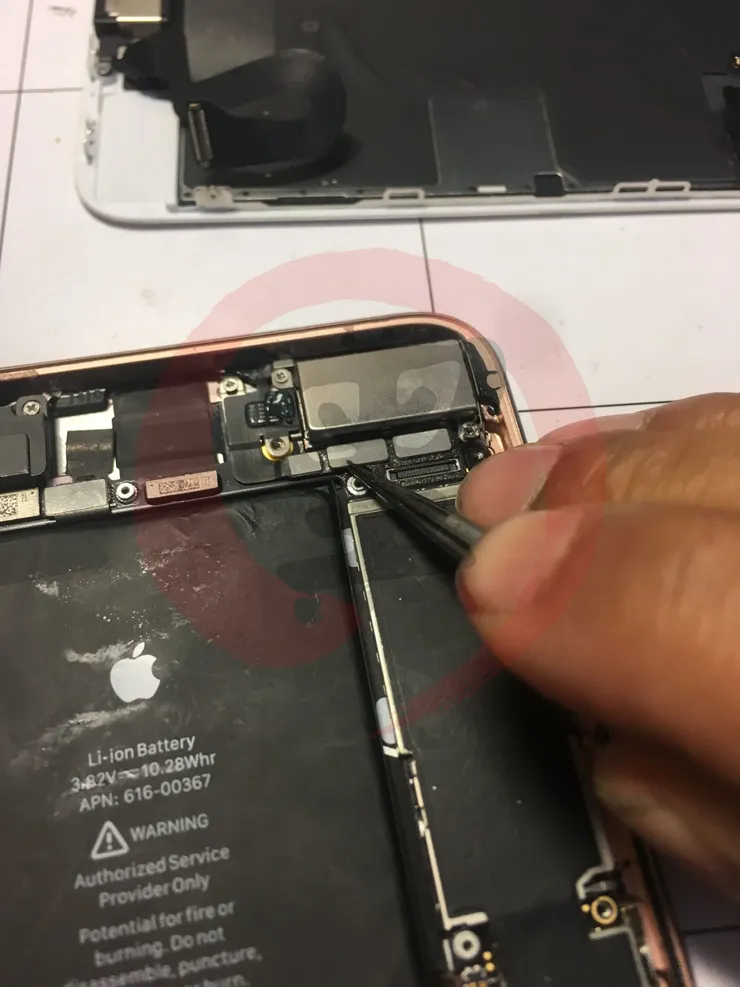

一開始也有懷疑電池的可能，不過礙於公司預算不足，所以買不起電池，但測過電池的部份，是沒有問題的，所以先進行拆機作業

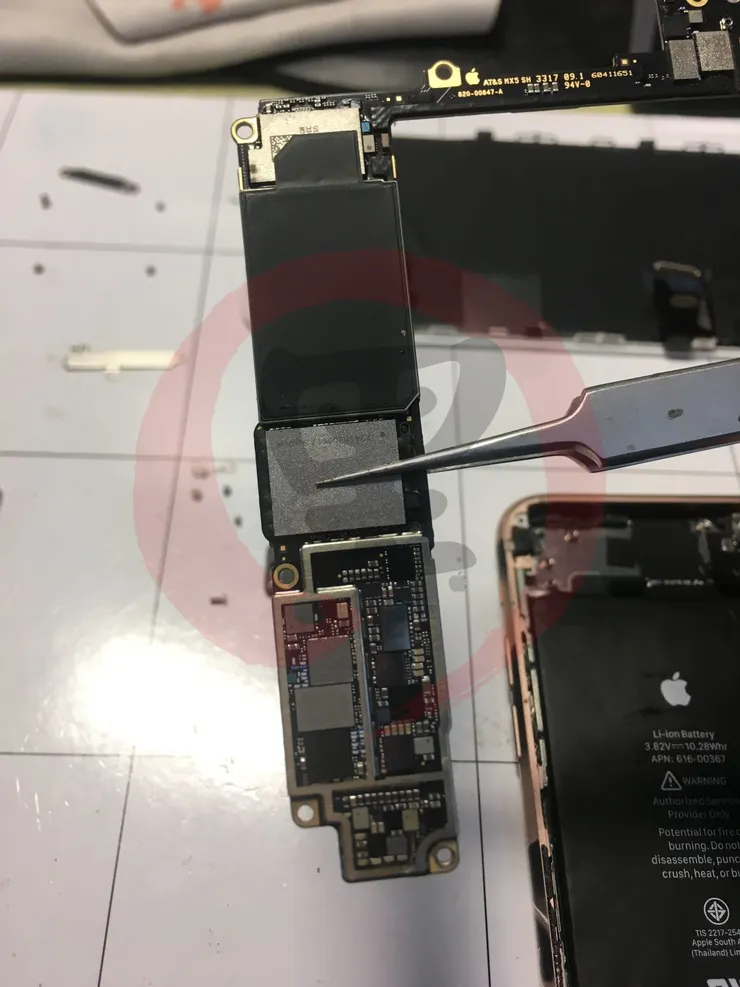

主板卸下後，背面下半部已被撕掉，所以確認有動修過的痕跡
在主機板下來之前，學員就已經有測量過，電壓輸出是 3.6V 所以很明顯是壓降造成的不充電，但有充電符號

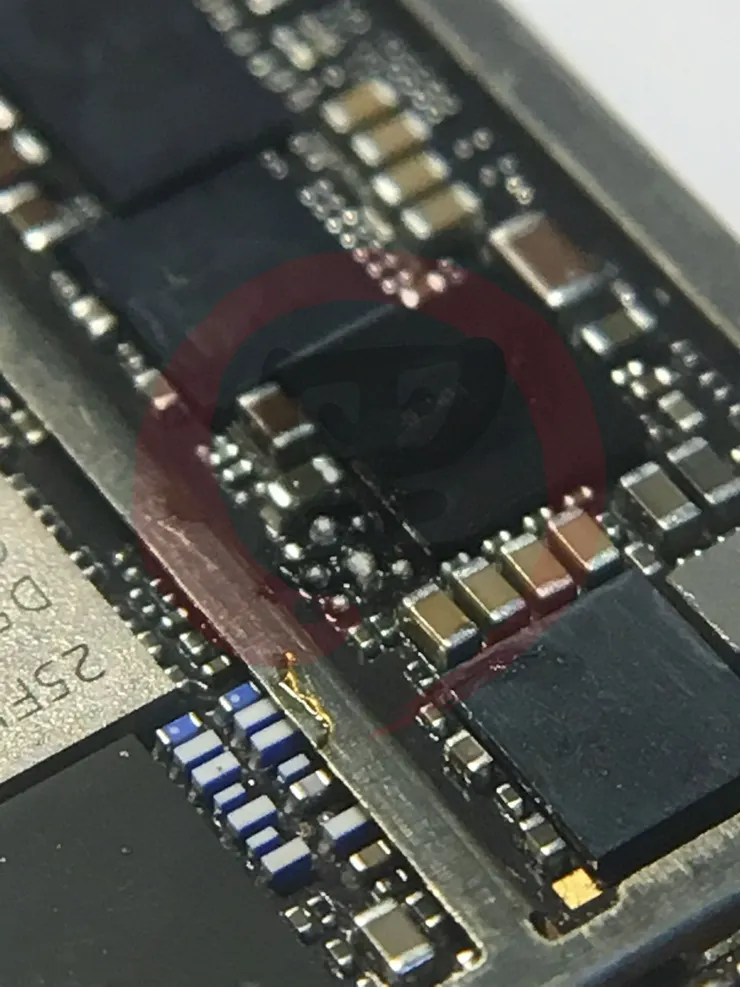

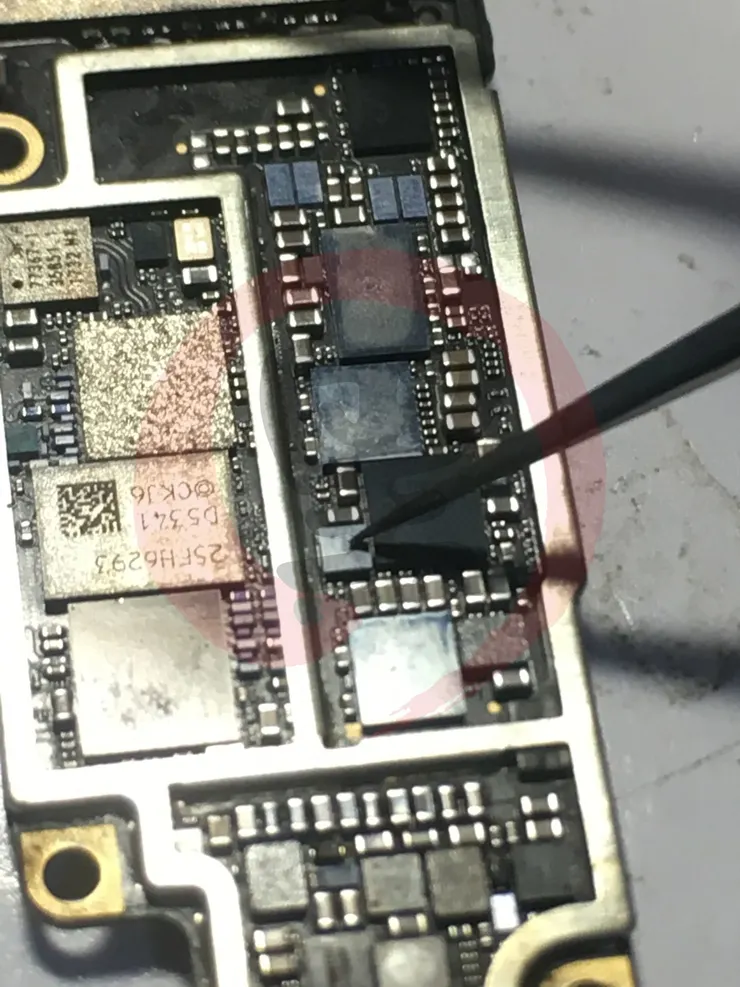

想都不用想，直接把壓降取掉，讓 4.2V 不在被壓降輸出

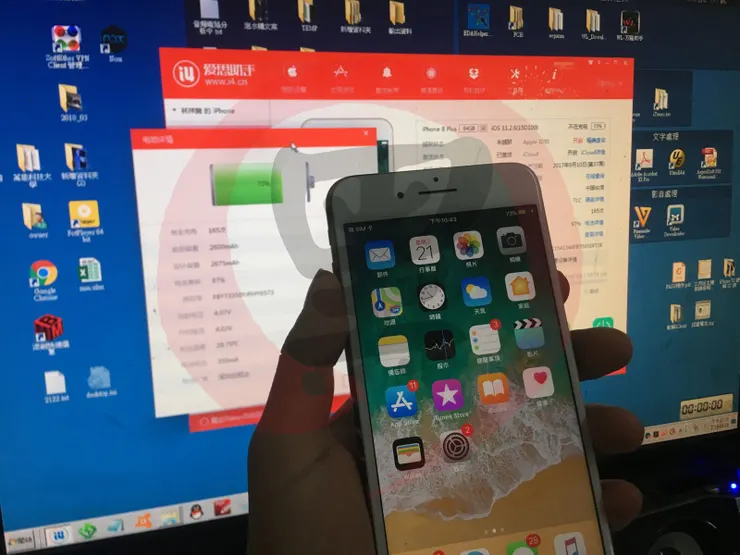

最後把電池接上，讓他充電，也確實充到開機了，但發現居然是電池無數據

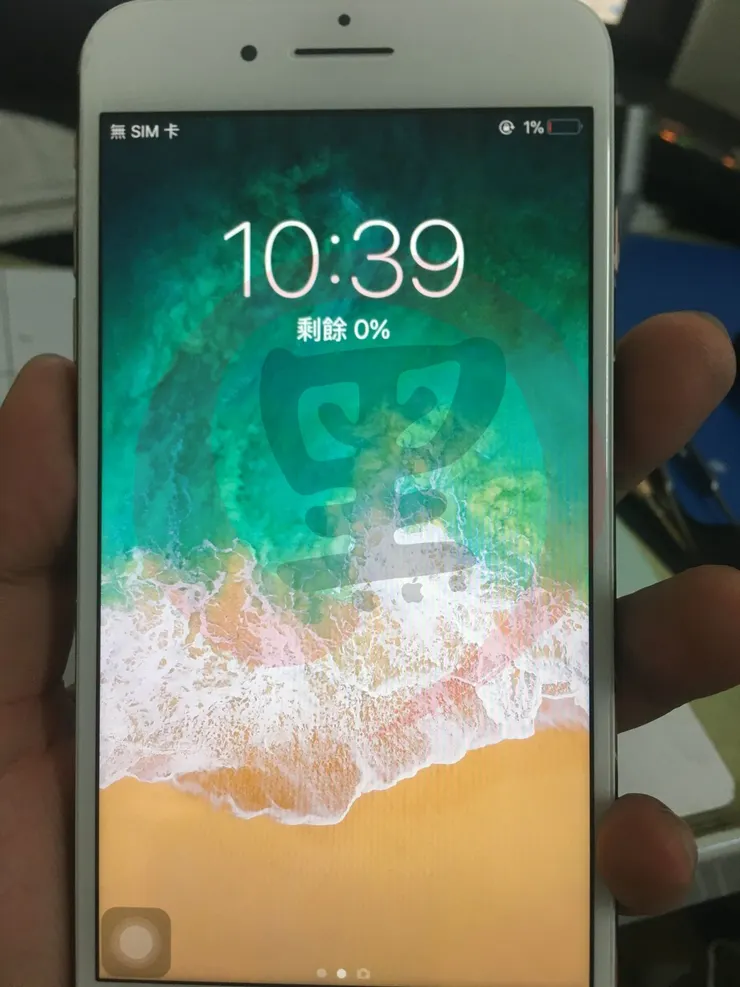

在桌面的地方顯示 剩餘 0% 笑死....
這時候既然確認是電池無數據，所以不要傻傻的去動，什麼充電管理晶片或者介面管理的部份，要先從識別開始查起

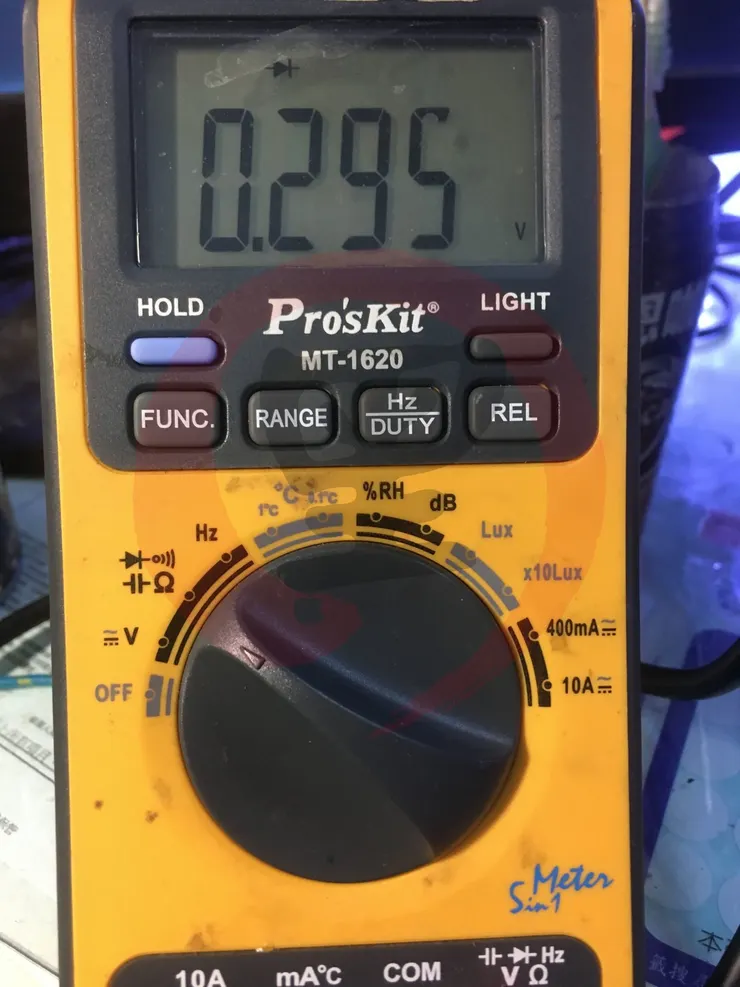

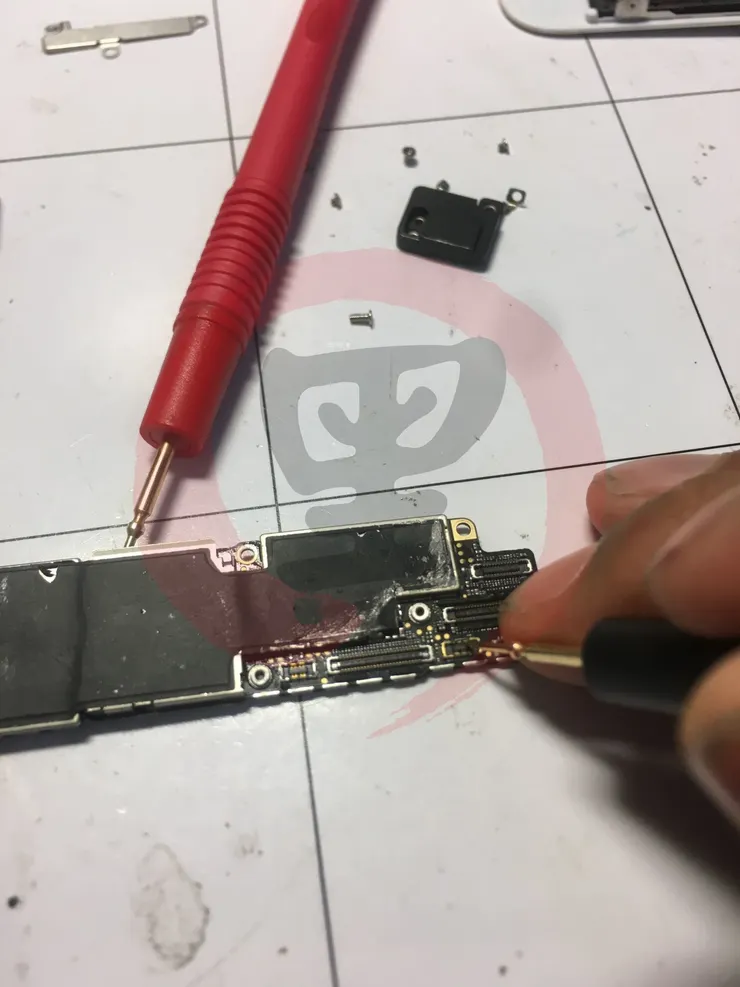

舊的機款都是由 SWI 的控制線，進行電量檢測，不過 iPhone 8Plus 並不是這樣的，先測一次得到 295 的數據

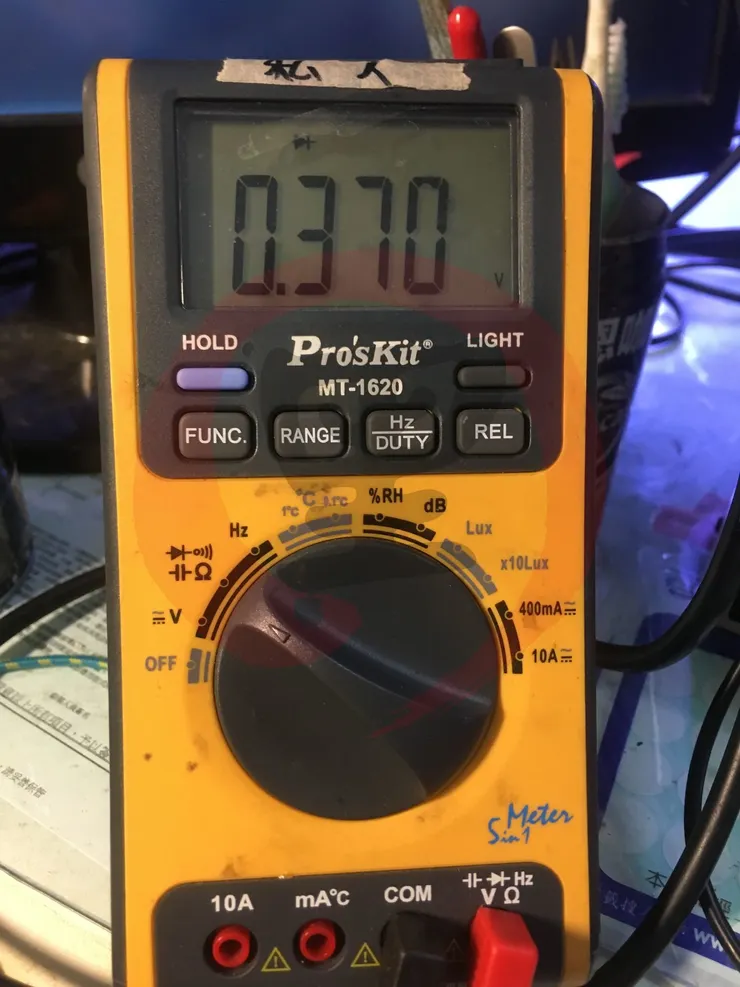

接者在測量供電輸出的正極的位置，得到 370
在 iPhone 8Plus 是透過 I2C0 採用半雙工傳輸方式，中間在經過 Metal-Oxide Semiconductor FET
所以經由 Metal-Oxide Semiconductor FET 的三條線，分別會到充電管理晶片、PD 快充晶片、無線充電等三項....

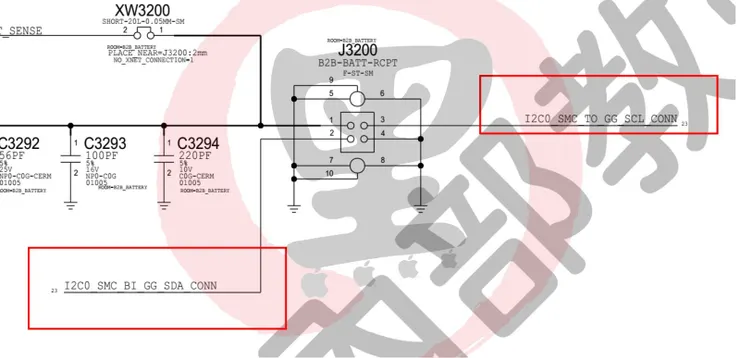

從電池座這裡，可以找到 I2C0 的位置

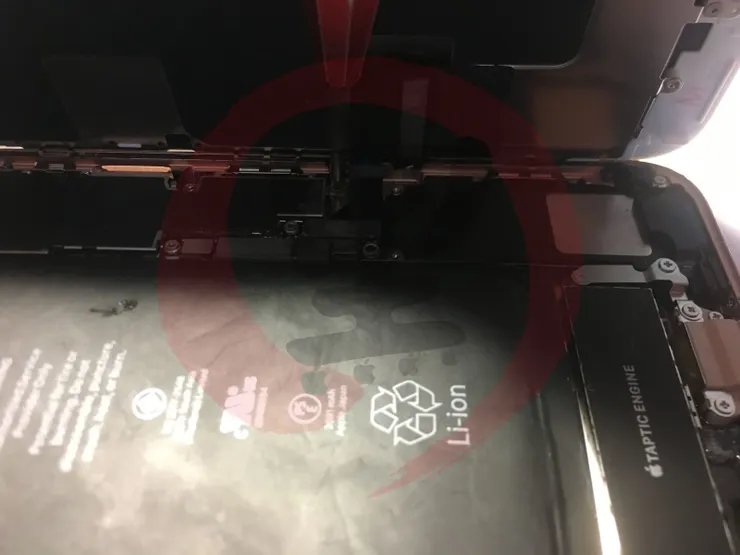

但是我不會告訴你，是那裡造成故障的，因為 iPhone 8Plus 也還在維修期，所以想知道，就花錢來上課，接者完成修復後，裝上原本澎澎的電池

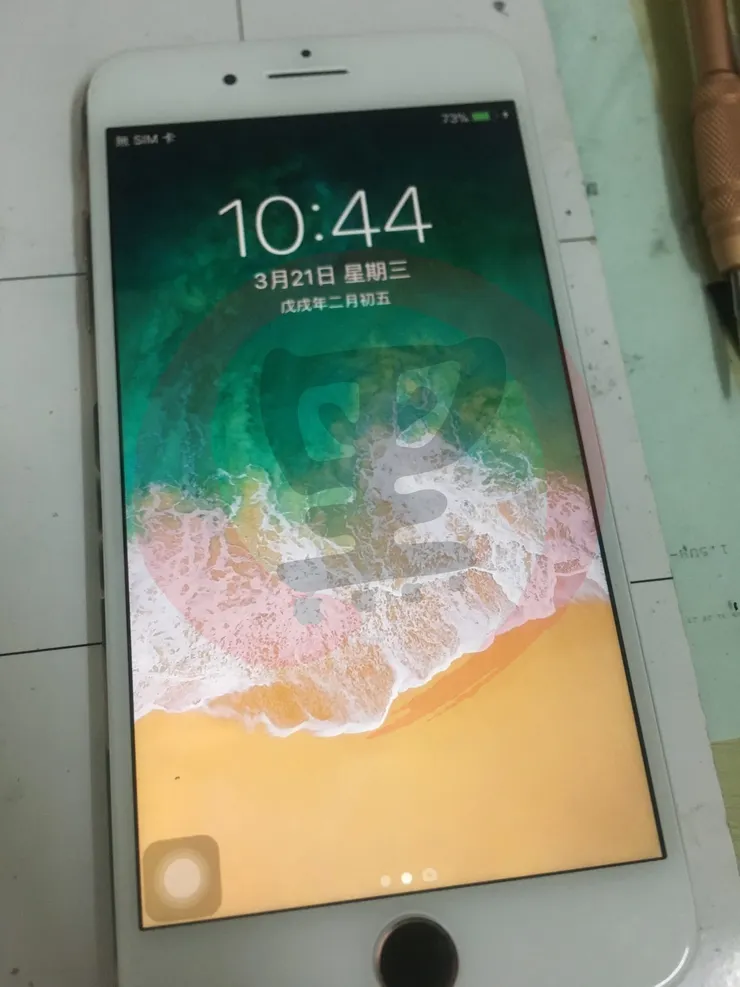

在測開機後，電池就有數據囉，整個充電也回復正常了！

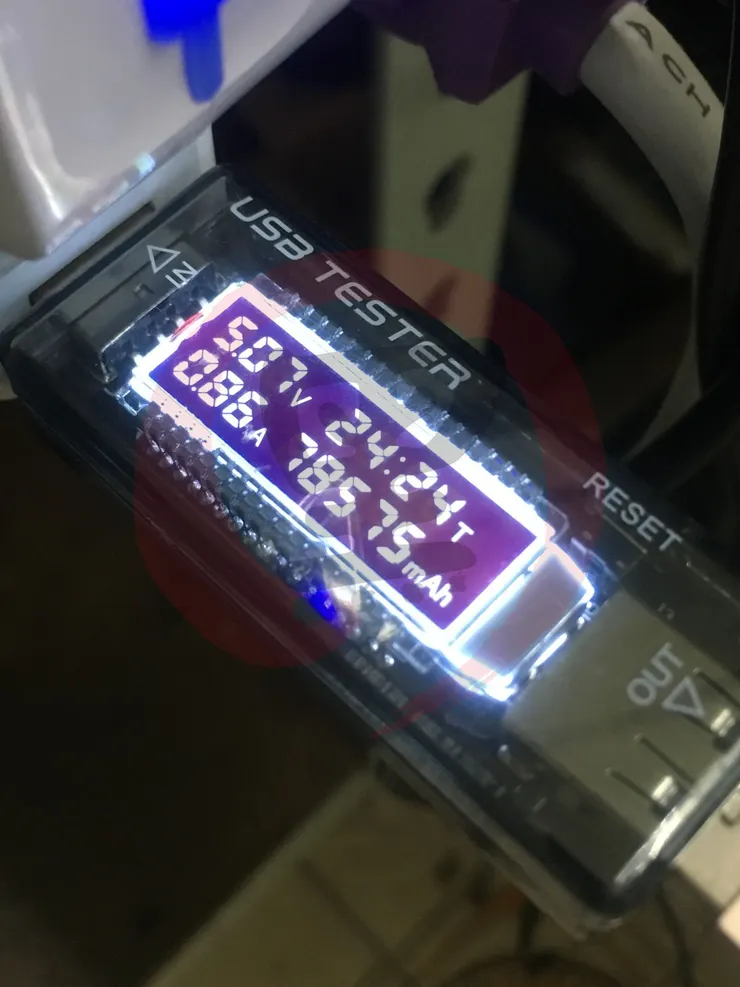

在用電流錶測量看看，電流有 860MA
完修～～～收工！！
