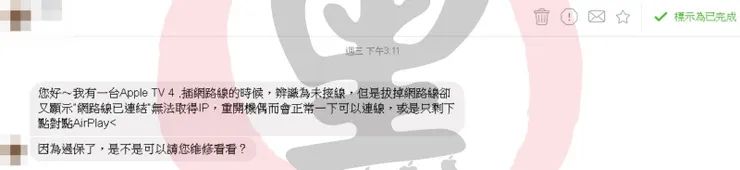

各位好，我是台灣黑手，黑手的黑，黑手的手，上週因為牙抽痛疼的差點昏倒，所以整個工作進度卡住了，也沒發什麼文，雖然牙疼還沒治好，但總算找到好用的止痛藥來緩解了，今天這台是 APPLE TV4 的機種，他的故障現象比較特別，電視盒會一直卡在有線網路不退出，然後抓不到 IP ，所以不能用有線，但因為也退不出來，所以無線也連不到了
APPLE TV 的料件說真的，非常少件，比 iPod Touch 更稀少，不過看者一台好好的電子產品變成垃圾，其實也不太環保，我估計還是有 60% 的機率能修好，就是先收件了

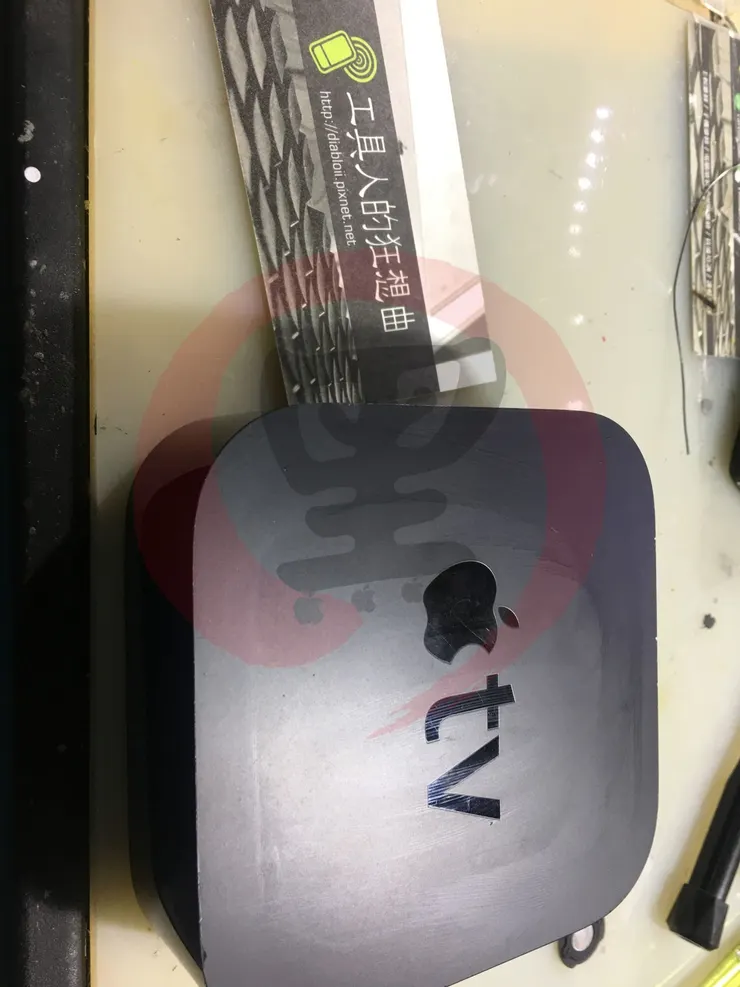

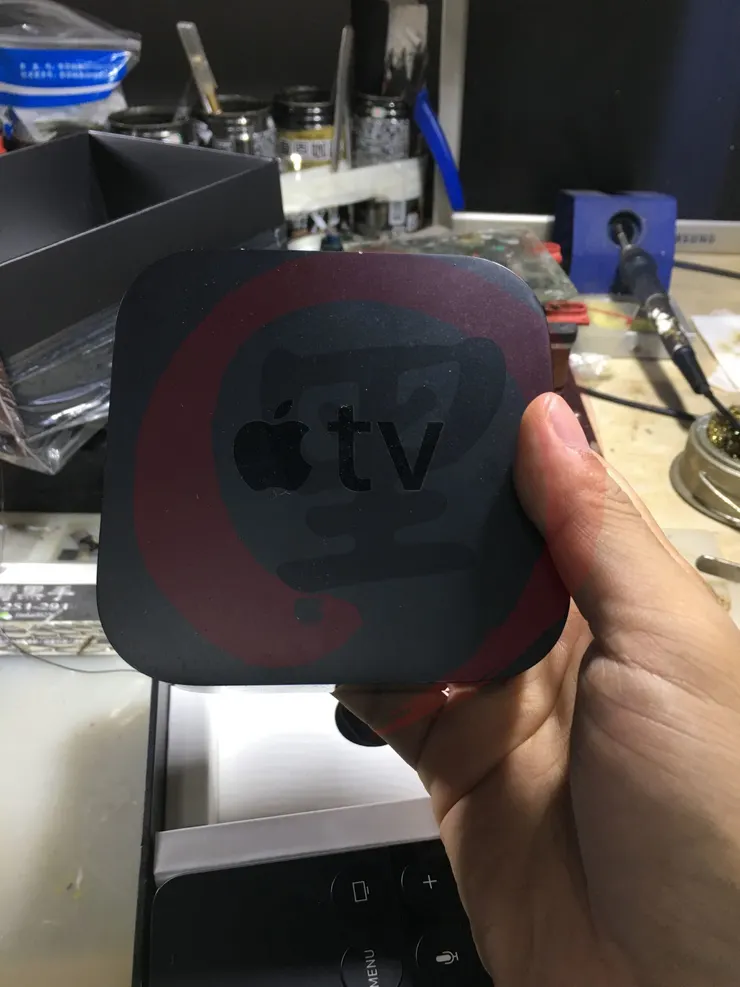

外觀看起來跟我那上篇的第三代差不多，也是小寫的 tv 兩字

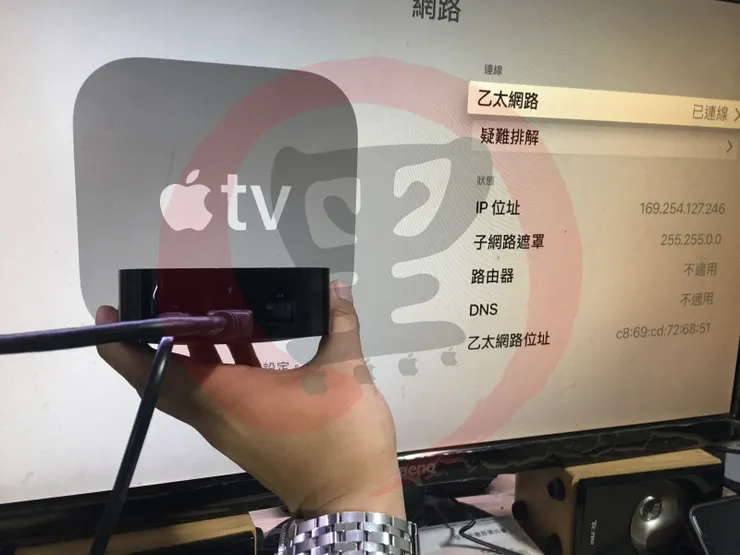

接者電源與 HDMI 後，如同客戶所說，不插線也會一直停留在乙太網路的部份，但根本沒插線嘛

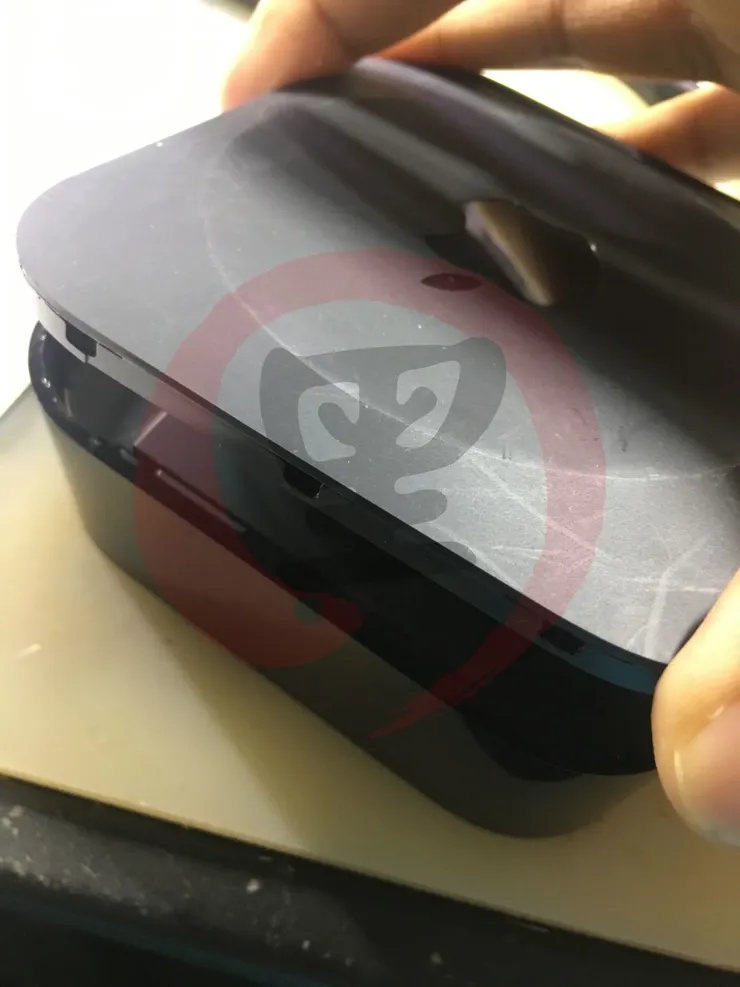

我先將外殼部份以翹棒打開

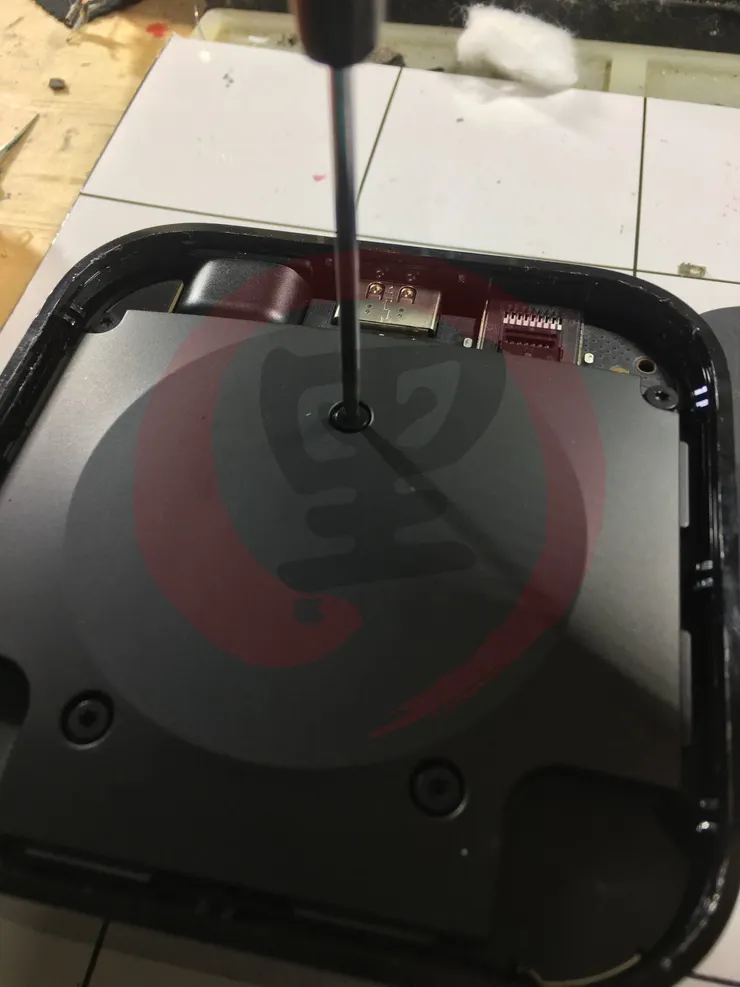

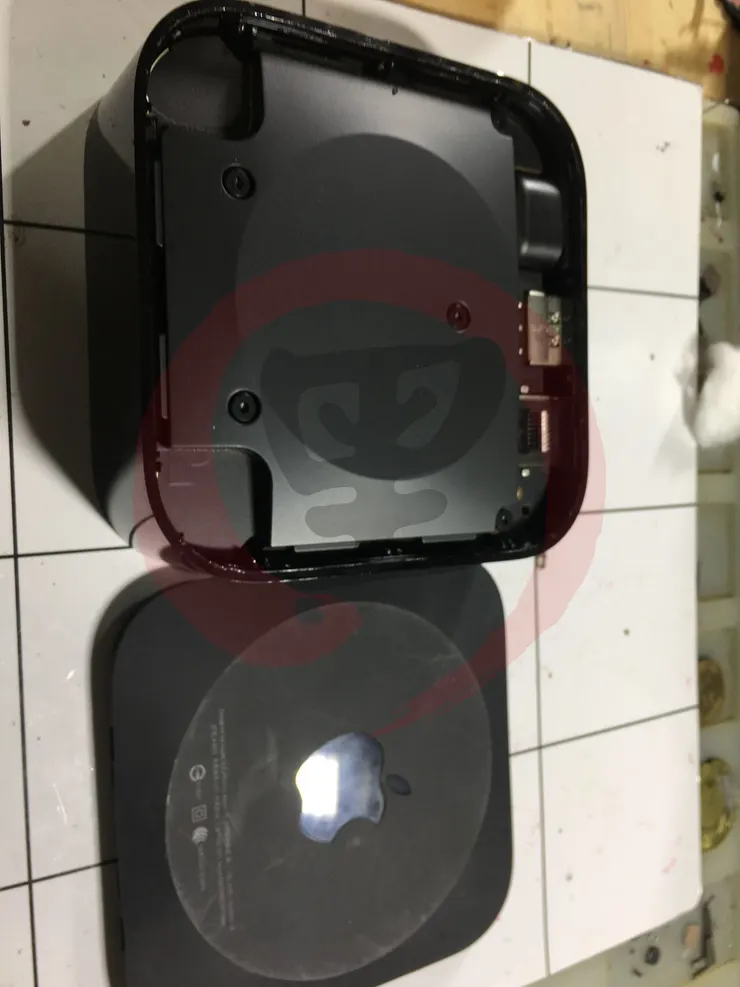

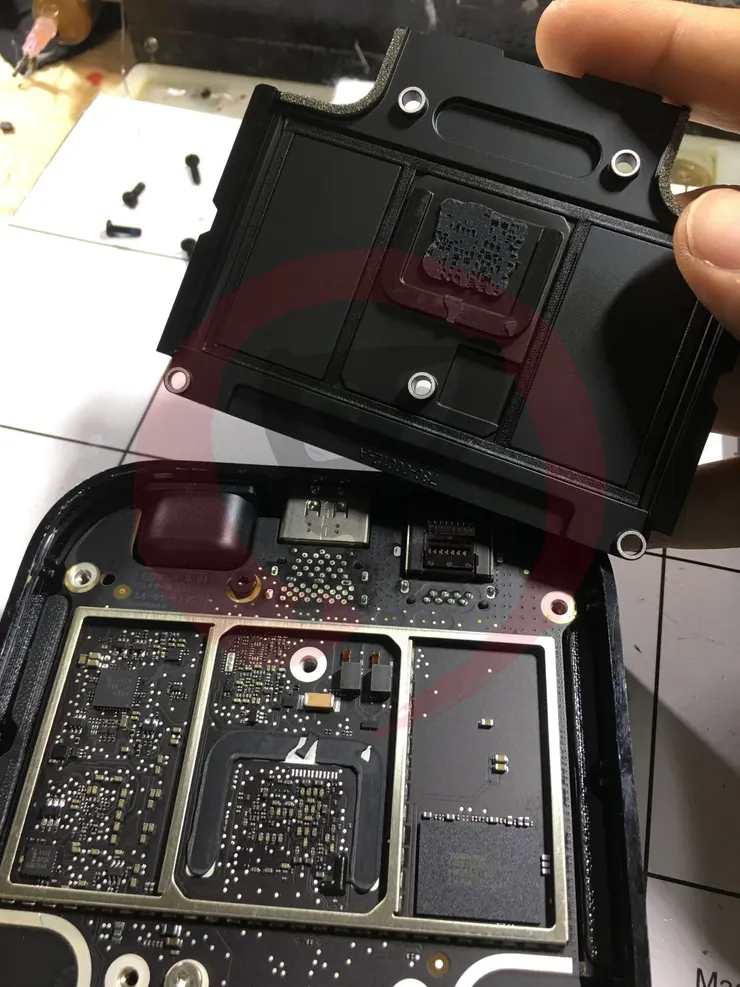

內部的結構變的更乾靜整齊，比起 APPLE TV3 來說，拆卸上算是更為容易的了，上面大的金屬蓋用 T5 螺絲拆卸即可
打開後直接可見主機板，變壓器設計在主板的下方，但因為該機器是能開的，所以沒必要在檢測變壓器了，主板上頭有兩顆螺絲，下面那顆銀色的是管供電的，上機測試時必須要裝上，否則不過電
我在檢測時，發現 RJ45 Gigabit Ethernet 是沒有異常的，並不是因為內部檢測腳異常或者連接座導致的卡死狀況，所以重心放在了 LAN9730 該晶片上，也確定證實了該晶片 RX 的差動傳輸，是有異常的，但重點在於說，根本沒有能用的晶片可以汱換

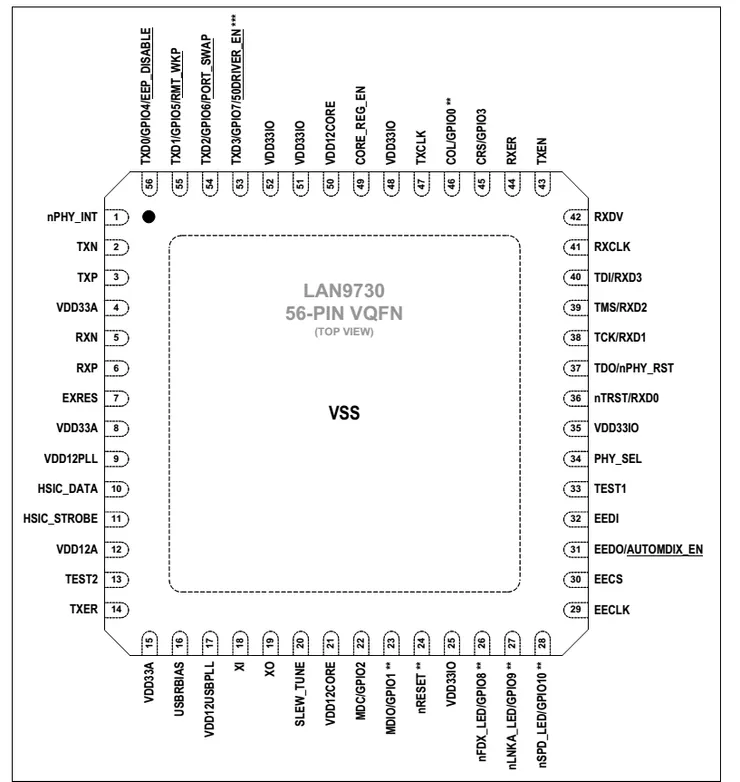

因為LAN9730 不光是管理乙太網路，還有其它功能，所以並不能讓他空載，也就是不能直接拆掉，所以我打算修改一下電路，依晶片內核電路圖斷指示，可以將 CLK 部份斷開，既不影響到晶片其它功能，估計也能修復卡死的問題

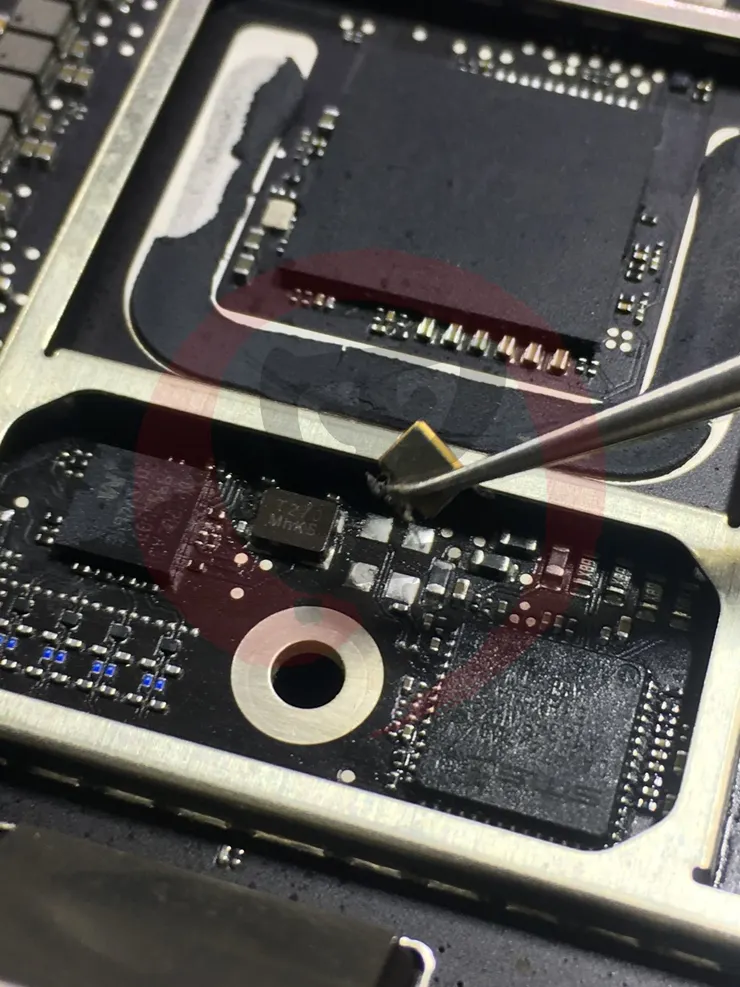

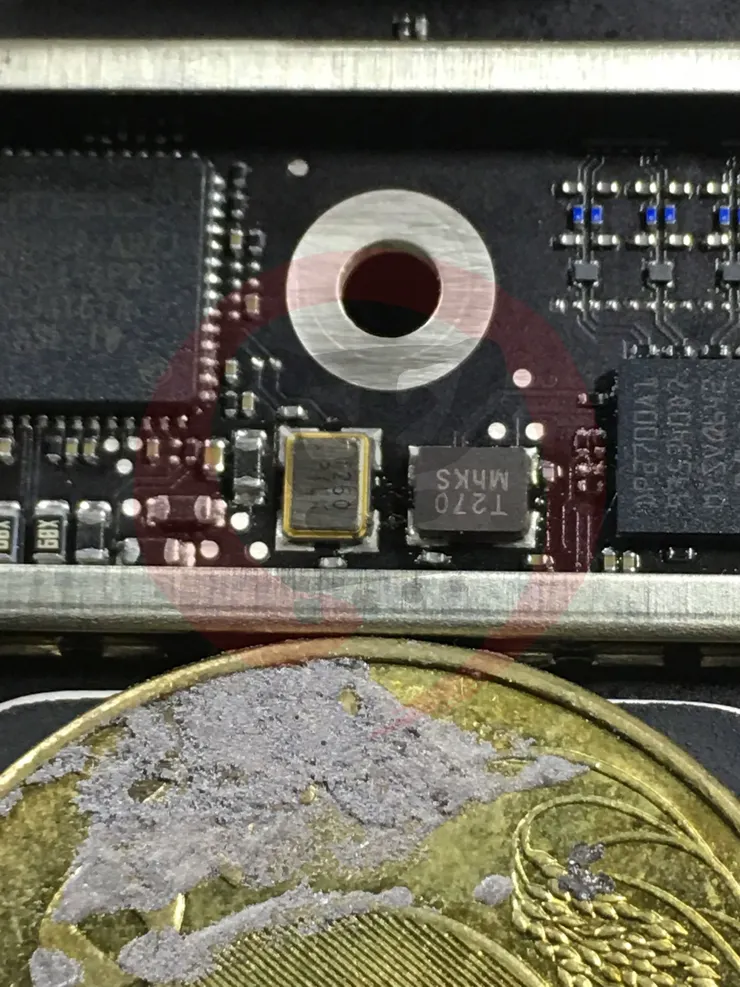

板材算是比較厚重的，熱風槍用 400 度將晶振取下，這樣就可以單純切除 Local Area Network

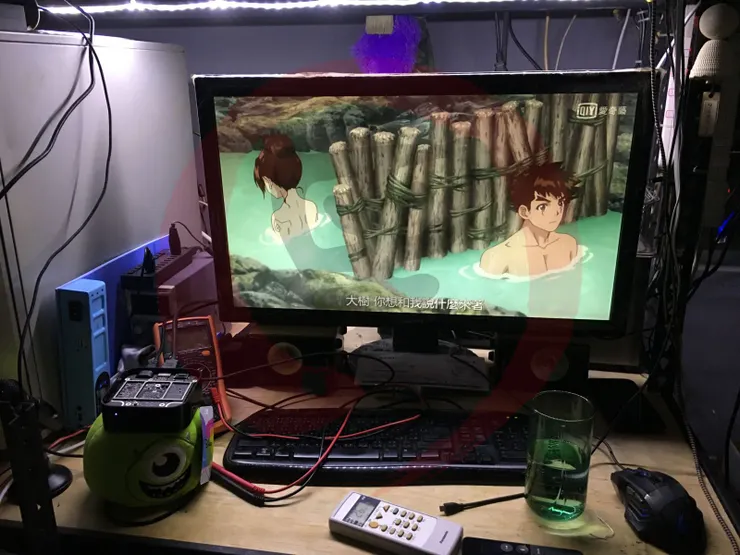

上電測機，看愛奇藝，我發現還是 APPLE TV 第四代比較好，能上商店抓程式下來，像我上一台三代的，根本沒有商店啊～～～
裝機
完修！收工～～～自己動手，豐衣足食！
