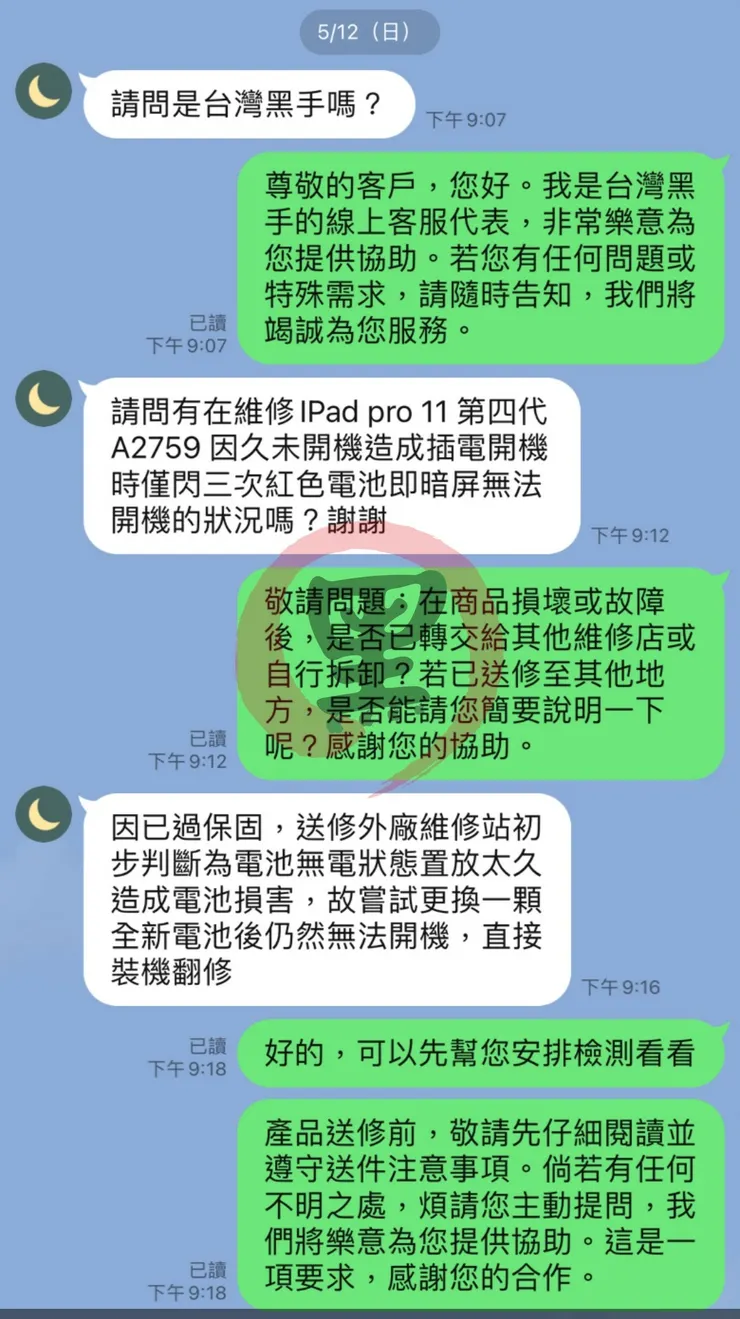

各位好，我是台灣黑手，黑手的黑，黑手的手，今天講的是，一台 iPad Pro 11 吋四代（A2759） 在維修期上，算是很新的機款了，M1 我都沒修幾台，想不到還能修到 M2 ，客戶描述如下

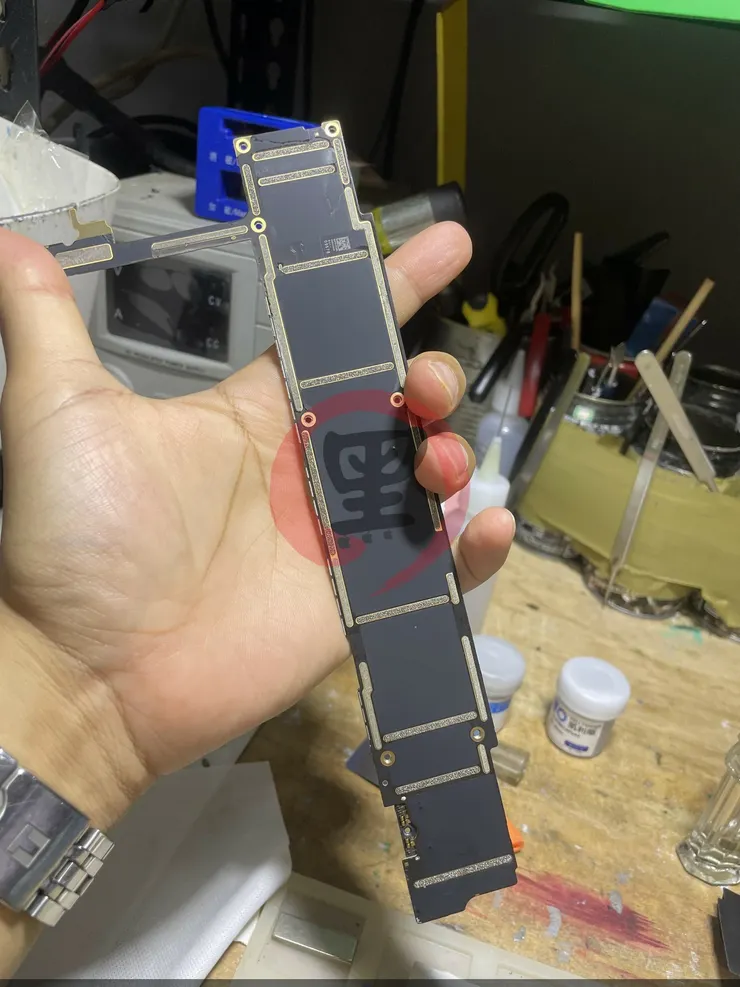

拆機的部份就省略了，客戶的說法是很久沒使用，電池的部份量了一下，雖然沒全壞，但也可以理解是壞的，因為電池兩顆的電壓不一樣，雖然能進電，但還是必須歸類在損壞，這個很重要，可能對於修手機、電腦的師傅沒那麼清楚，但如果是修行動電源的師傅，肯定就明白了，電池充電有均衡板的問題
均衡板我們有空再講，先來講這台 iPad Pro 11 故障現象吧，我總結幾個特徵
（一）能開機
＊下面會解釋開機條件，為什麼先前的人不能開機，維修師傅也開不了＊
（二）插線有反應，會自動開機
（三）VBUS 有進電，主板有電壓，標準 VBUS
（四）電量足夠時，或者設定電供，在空載電量計（SWI or I2C） 可以直接開機，進系統，因沒有電量計， 180 秒重啟特性，無法連機，強制ＤＦＵ也無法連機
（五）電量足夠時，或者設定電供，有電量計時（SWI or I2C） ，無法開機，會顯示沒有電的充電符號
假設電池電量實際為 4.35V 主板有識別到電量計時，會直接顯示沒有電，要你充電，但充電是沒反應，如果沒有電量計時，是可以直接開機，充電依然無反應
我為什麼要用，這樣條列式來解釋，上面的故障特徵跟反應，很簡單，因為沒有電路圖，沒有線路圖，什麼都沒有，無法解釋電路，只能用條列式來解一下

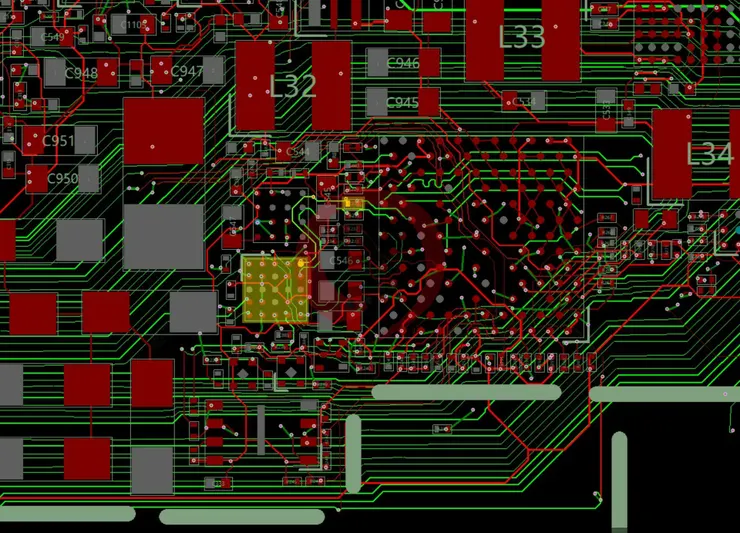

我收到件的時候，確實什麼都沒有，起碼在我修好之前都沒有，不過這幾天有了一些圖，可以拿來用，這個是輔助的圖片
首先不能充電，最優先除了考慮配件上的電池、尾插之外，會區分能連機或不連機，而現在新款一點的平板，一般都會採用 CD IC

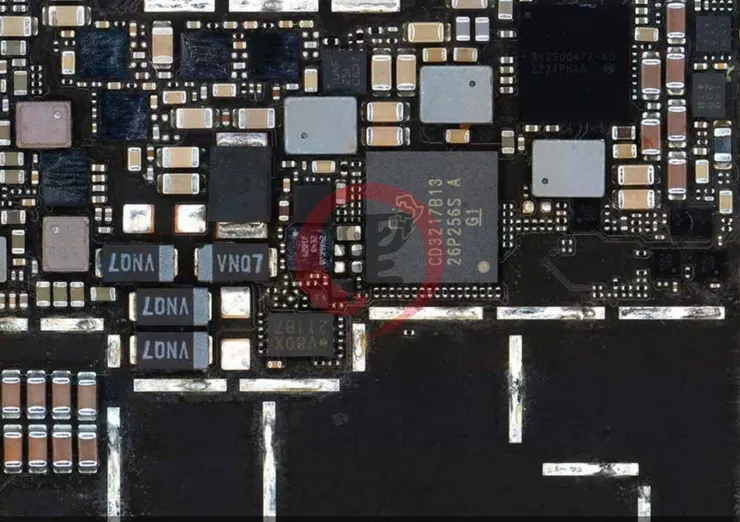

CD3217B13 這顆會最優先考量，當然還有左下方看到的一顆 EEPROM（有時候可能會更換一組，看情況）

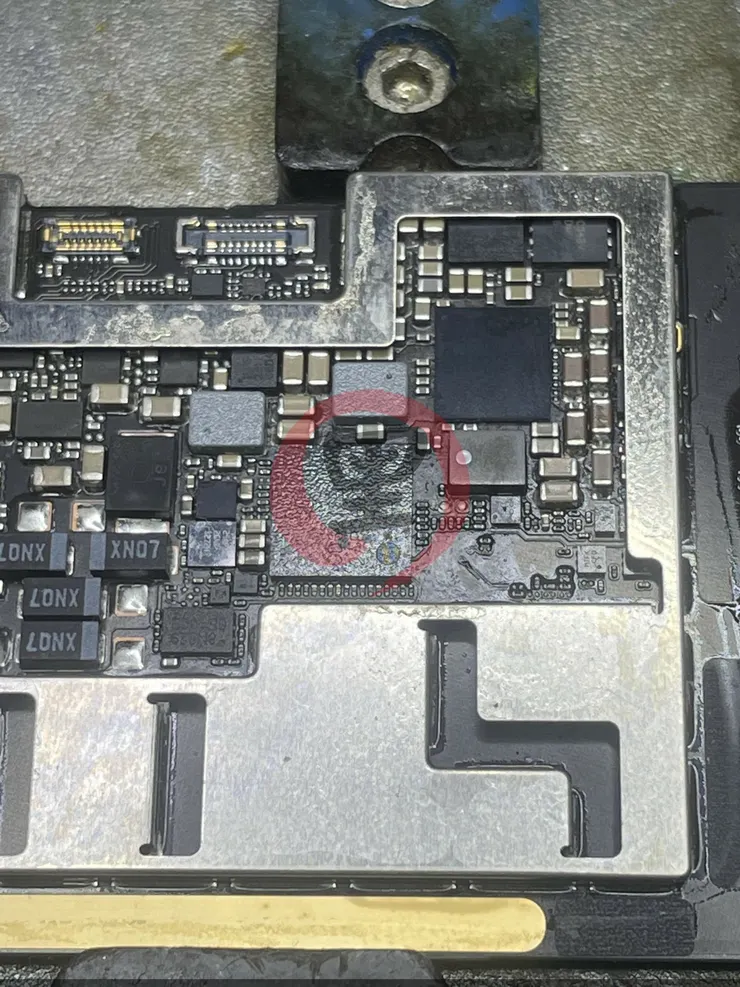

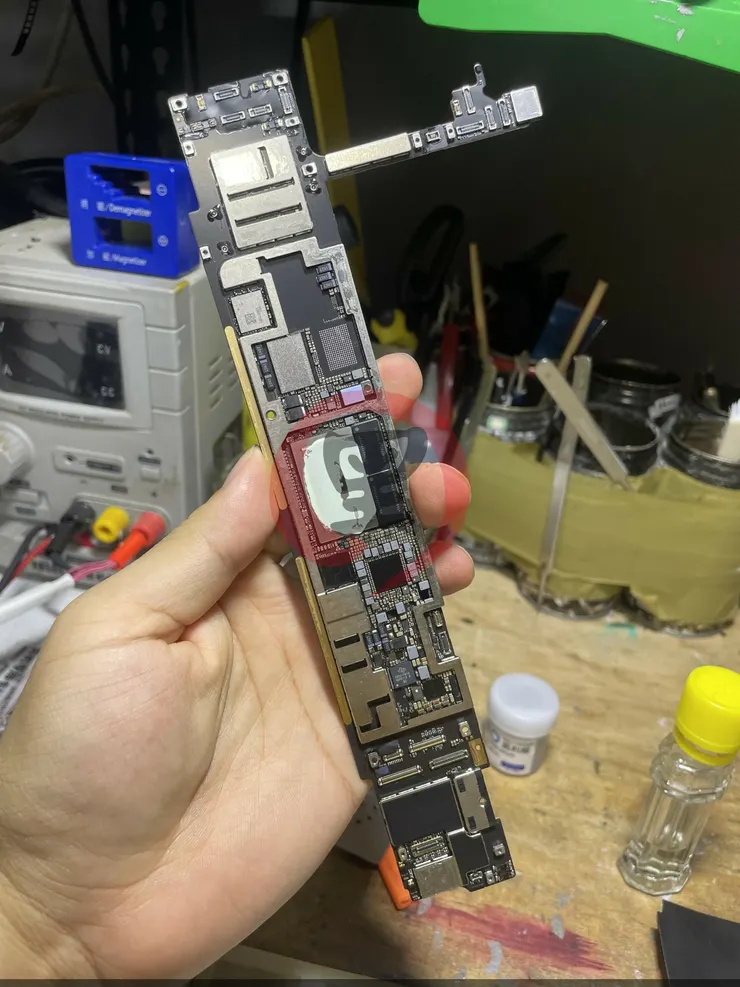

上面是輔助的圖，這個是我拍的，因為沒有電路圖，細節電路我就不解釋了

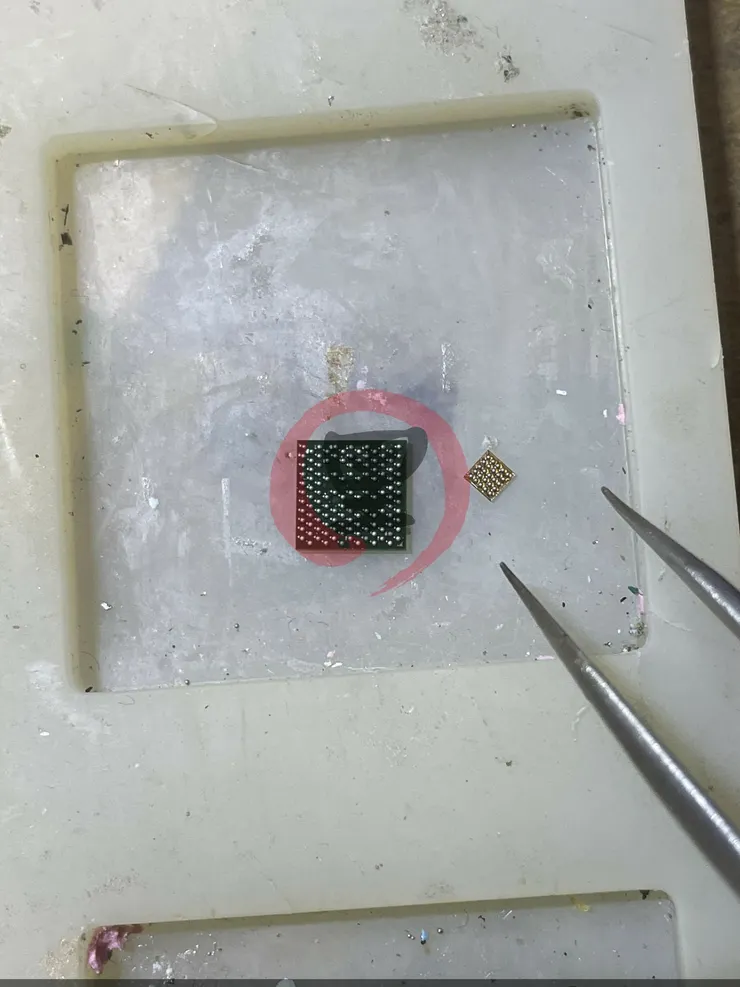

總而言知，我會更換到這二顆，一顆是 TYPE-C 充電使用的 B13 晶片，這種晶片有分霧跟亮二種，旁邊一顆也是充電用的晶片，不是剛剛說的碼片
這台主要故障就是在 B13 跟 2E4B 這條迴路異常，導致的無法充電，所以這台顆都會換掉

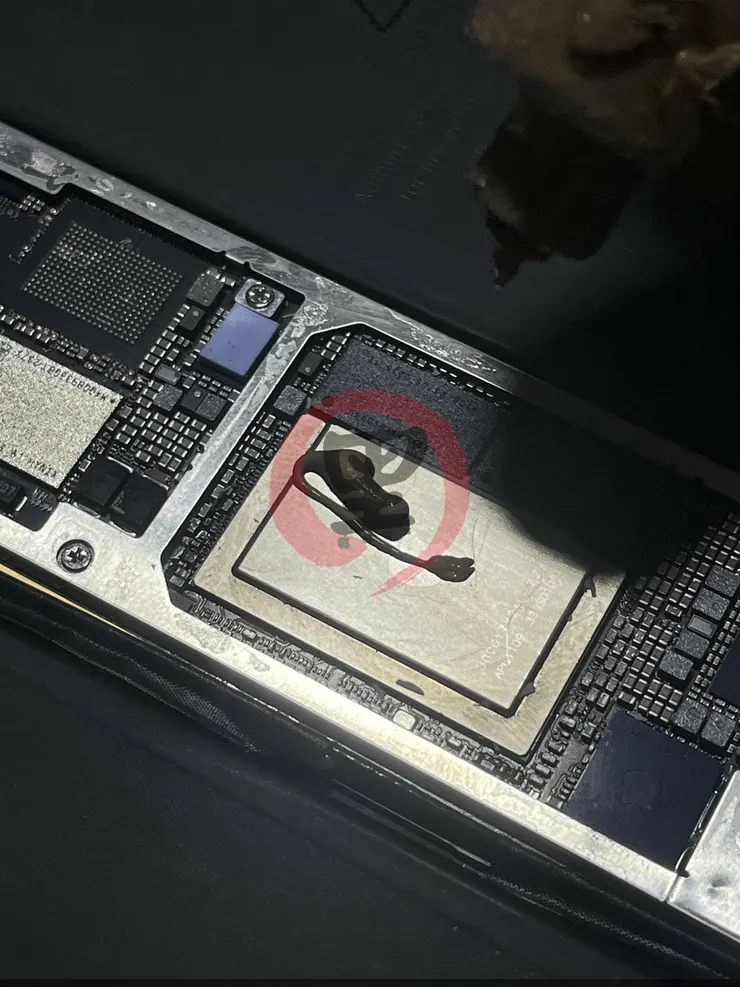

更換完成後開始組裝，電池也換了一顆新的。
不過很多人就覺得奇怪，都擺者沒用，為什麼會壞主板？
其實擺者不動壞掉的例子很多，台灣是一個海島型國家，潮濕是很重要的原因，在加上電池過放，壓差過大，均衡板失效，潮濕受潮都是很大的可能

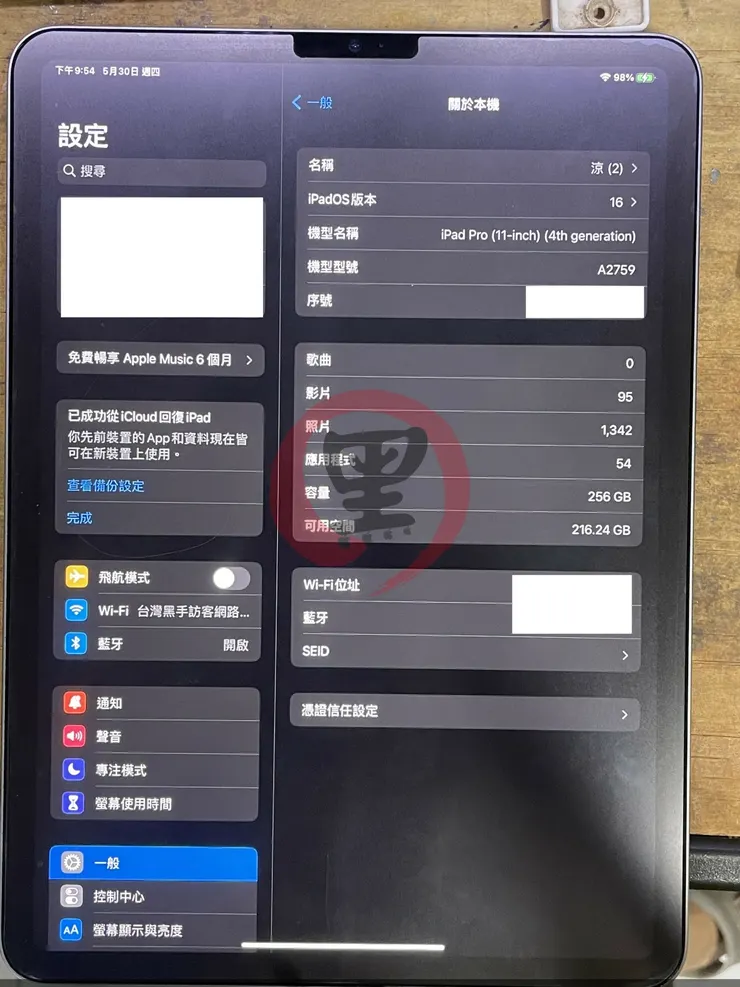

這樣就完成修復啦，自己動手，豐衣足食！
