🎯 單元目標
完成本單元後，你將能夠理解：
🔹 為什麼電子流動必然伴隨電磁場
🔹 什麼時候可以忽略電磁效應🔹 什麼時候不能忽略
🔹 電子學如何自然延伸到通訊與高速設計
🧭 一、先給一句核心觀念
⚡ 只要有電流，就一定有磁場。 ⚡ 只要有電壓，就一定有電場。
這不是近似，而是 Maxwell 方程組的基本結論。
電子在導體中移動，本質上就是帶電粒子的運動，而帶電粒子的運動必然在空間中建立電場與磁場。
👉 因此電子學從來就不是「只有電路」，而是隱含電磁學背景。

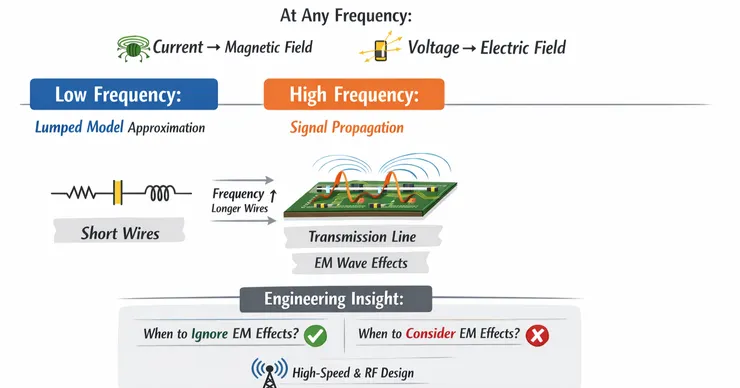

🧲 二、低頻世界：電路像水管
在低頻、短導線情況下，我們做了幾個重要假設：
👉 電場、磁場建立速度極快
👉 導線任一位置幾乎同時感受到變化
👉 傳播延遲可忽略
因此工程上使用：
👉 集中元件模型（Lumped Model）
也就是把電阻、電容、電感視為「集中在一個點」的元件。
直覺上就像水管：
你轉開水龍頭，整條管子馬上有水流反應。
📡 三、高頻世界：電路像空間結構
當頻率升高、訊號變快：
📶 訊號邊緣變陡
📏 導線長度逐漸接近波長
此時：
👉 訊號不是瞬間到達
👉 而是以有限速度沿著導線傳播
導線不再只是「連線」，
而是一個：
👉 具有電感、電容分布的結構
因此必須改用：
👉 傳輸線模型（Transmission Line）
📐 四、臨界直覺
工程經驗法則：
當導線長度 ≥ 波長 / 10
就不能再忽略電磁效應。
也就是說：
即使板子只有幾公分， 只要頻率夠高， 就已經是「高頻電磁問題」。
🧠 五、會發生什麼事？
一旦進入電磁世界，常見現象包括：
❌ 阻抗不匹配造成反射
❌ 相鄰走線之間串擾
❌ 能量以電磁波形式輻射出去
❌ 產生 EMI / EMC 問題
這些問題用純電路公式無法完整解釋，
必須引入場的觀點。
🧭 六、工程分界線
概念上可這樣看：
低頻 → 電路學
中頻 → 電子學 高頻 → 電磁學
但實際上不是切割，而是連續光譜。
👉 同一條線，隨頻率不同，角色會改變。
🎯 七、為什麼高速數位也是 RF？
高速數位訊號雖然是 0/1，
但上升緣、下降緣非常快。
快速邊緣 = 含大量高頻成分
因此：
👉 DDR 👉 PCIe 👉 USB
在物理層設計時，
全部都必須用 RF / 電磁觀點處理。
🧾 八、一句話記住本單元
🧲 當電路開始「有長度」，電子學就走進電磁學。
✅ 本單元標語
「你畫的是線，世界看到的是場。」
