國立高雄科學工藝博物館北館戶外廊道中央區段之戶外廁所改善工程

閱讀時間約 3 分鐘
設計日期:2014.03-2014.04
本案為2014年3月期間利用工作之餘幫忙謝一田建築師事務所執行設計的一個小型廁所案件,設計手法上主要採簡潔俐落不失穩重又帶些科技感,且所有的衛浴設備皆採符合具綠建築省水標章的設備,以達到現代化綠能廁所的主旨。

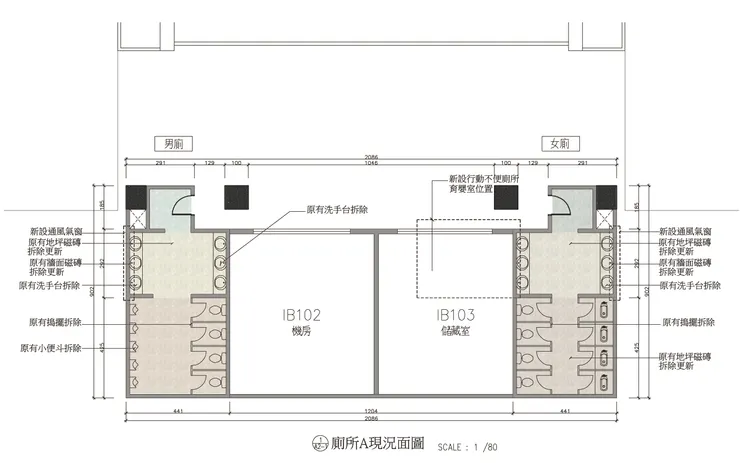

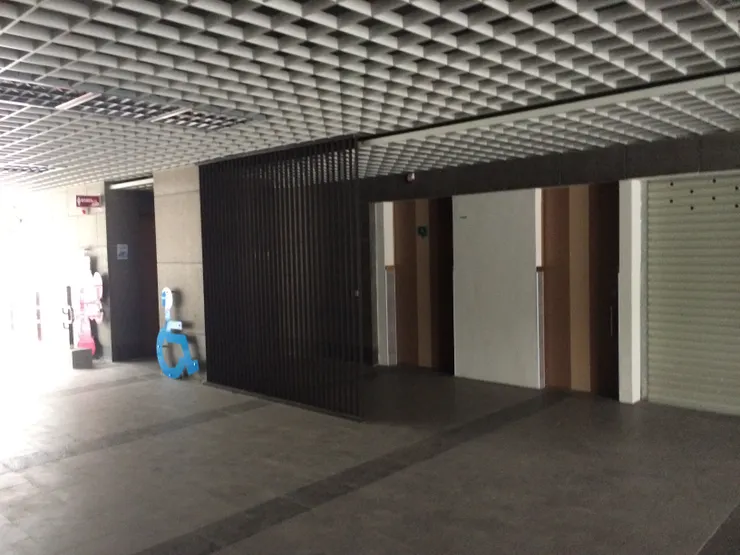

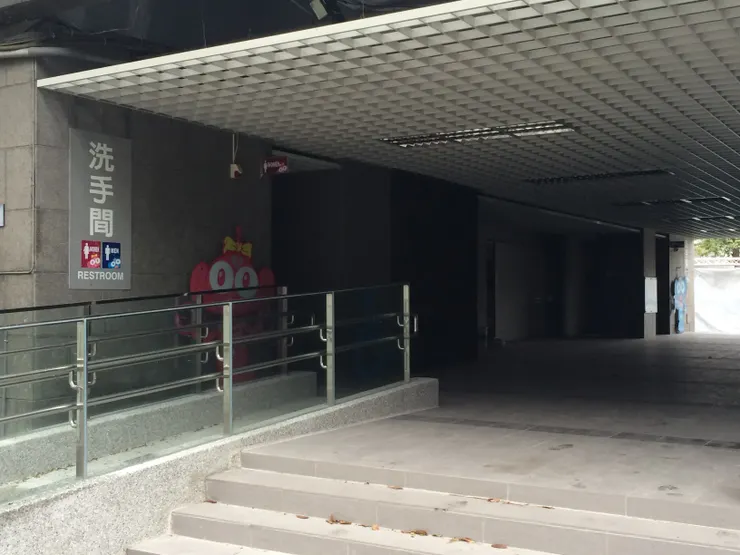

廁所原始平面圖

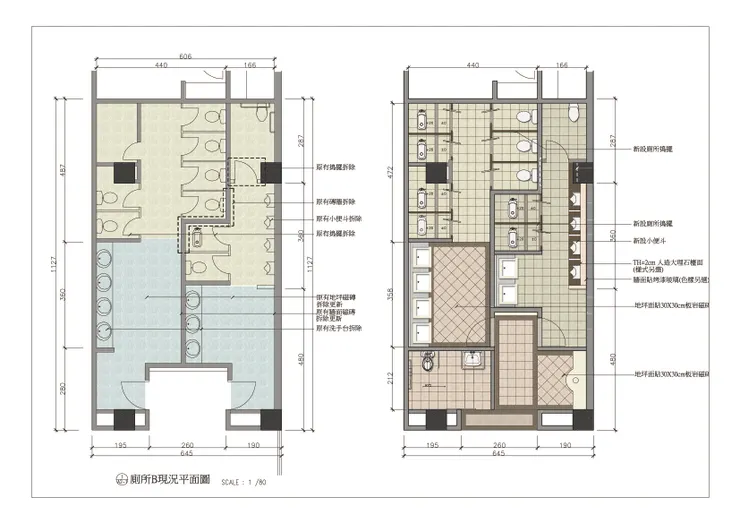

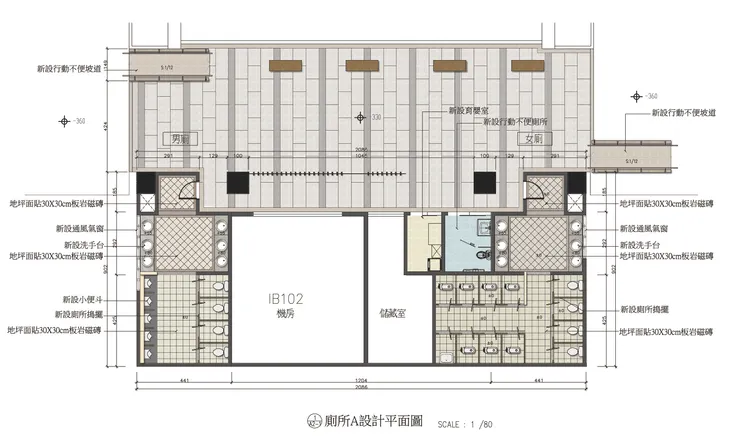

廁所規劃設計圖
廁所規劃設計圖
主要設計原則:
■天花板及照明計畫
1.公共空間為節省能源與節省管理人力,應加裝感應式照明裝置。
2.燈具建議應更換為高功率、電子式燈具(如:T5節能燈具等)。
3.廁所光線不足易造成使用維護上的不便與安全問題,故除選擇採光好的地點 外,應設置適當面積之窗戶以及人工照明設備,使其照度至少應在7OLux以 上。為達到良好的通風及採光,廁所 的窗戶面積不得少於廁所地面約五分之 一。
■牆面、地坪磁磚計畫
1.廁所進門不論是戶外公廁或室內,其地坪保持平整無任何高低差和門檻。
2.廁所以通道作為出入口,寬度維持100cm 以上。可作為老弱婦孺進出廁所之 通道。
■搗擺計畫
原有導擺隔間隔板老舊,配合原有白色壁磚整個廁所空間過於單調、沉悶,現代化的廁所應該是人性化的設計、舒適性的環境、現代化的設施,廁所應與所有與附屬設施相互配合,無論是結構,造形,色彩及位置,均應取向於整體性的考慮。

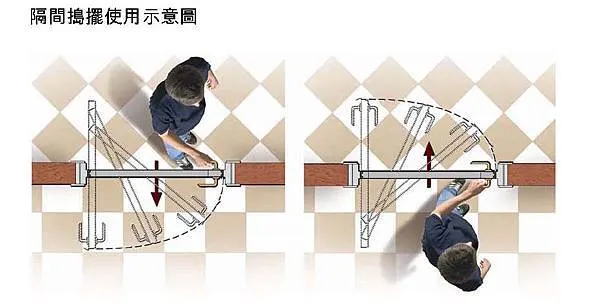

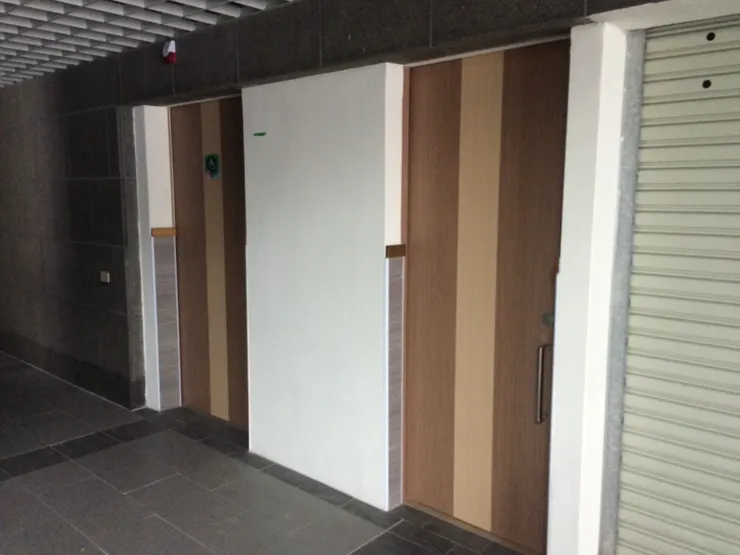

隔間導擺設計手法

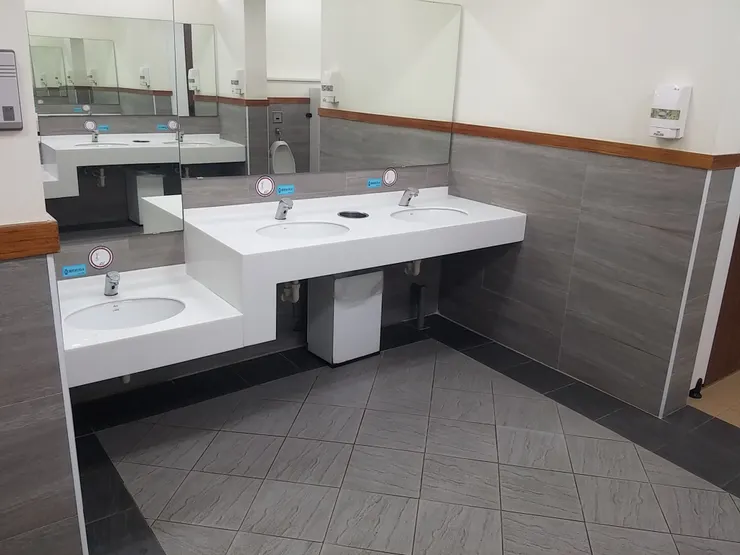

■洗手檯區計畫
整容鏡維護整潔之不易,宜設置在廁所內較為乾燥且適宜的地方,與洗手台面做一整體規劃設計,以發揮其應有的功能。

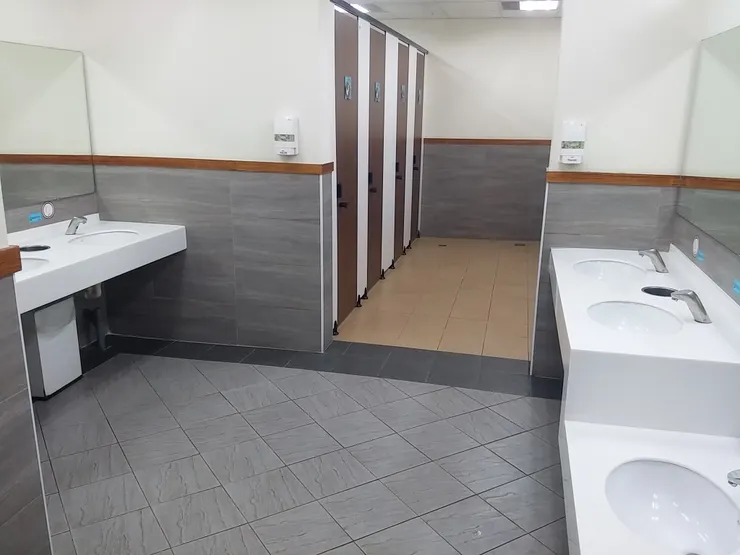

重新將洗手台做整體規劃,檯面以人造大理石為主配合面盆,搭配感應式水龍頭,檯面下設計一個可收納及便於維修的空間,外面以波紋板刷白色漆呈現出典雅又不失品味及寬敞的洗手空間。

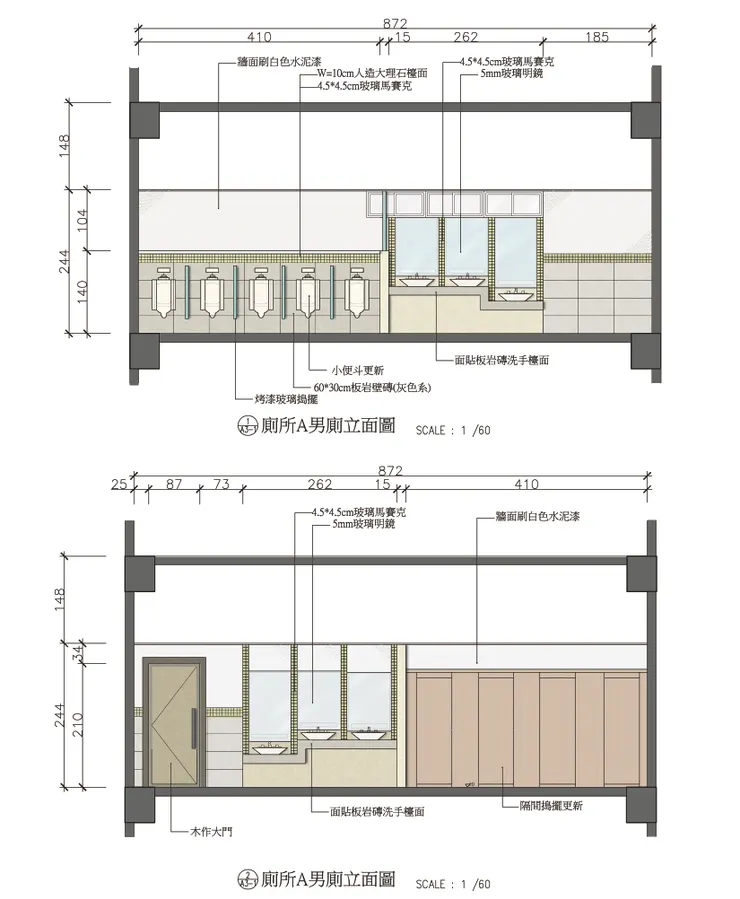

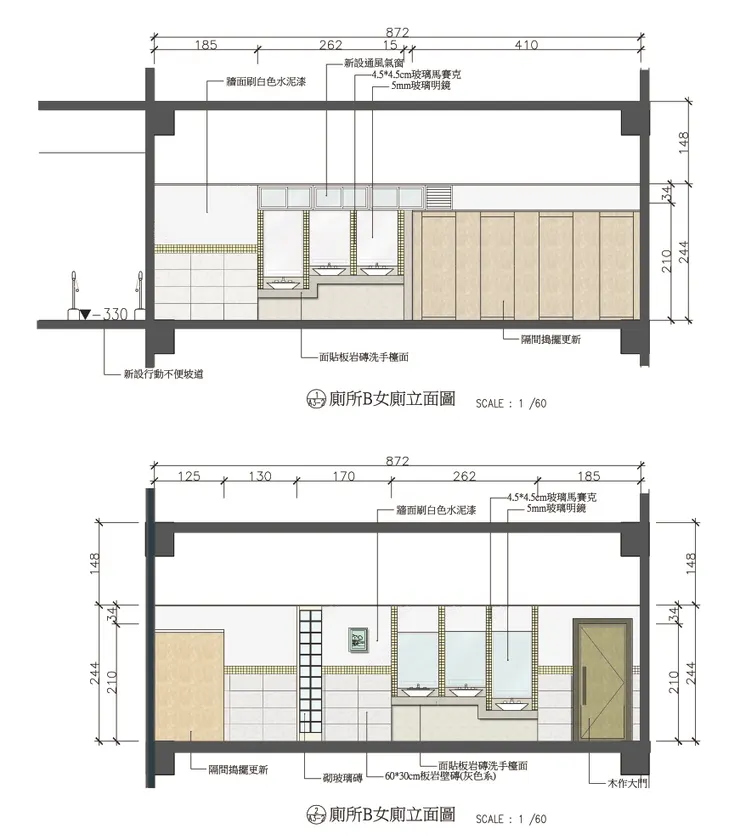

相關剖立面圖說
相關剖立面圖說
■行動不便者廁所設計
1.廁所的門淨寬度設計為90cm 以上,以很輕的手動吊型鋼板橫拉門搭配並保持 地面平整。
2. 規劃150cm 直徑的迴轉空間,供輪椅迴轉。將馬桶一側之活動扶手推上固 定。迴轉輪椅倒車入庫 靠近馬桶左側,以右手押住馬桶坐墊另一邊,橫移上 馬 桶。所以馬桶左側必須至少留有75cm 以上之空間。
3. 小洗手盆口設計高度與L 型扶手上緣齊平且有1.5cm 左右間隙。
4. 扶手除供行動不便者扶持以防跌倒,兩個水平扶手在馬桶兩側是供行動不便者 脫穿褲之用。
5. 行動不便者馬桶採不附水箱,採用壓力沖水,而其沖水裝在側牆小洗手盆前,
靠近L 型扶手內側才能按得到(照護者亦可按得到)。
■育嬰空間設計
1.嬰兒尿布台(Baby Bed)。
2.兒座椅(Baby Chair)。採用圓形座椅。
3.兒童用馬桶或小便斗(Baby Toilet)。
4.更衣台或稱換裝台 60cm x 60cm 嵌入式活動木板(面貼美耐板),供女生因月 事須更衣時用之。
綜合以上的設計內容來達到智慧化綠能科技與環境生態營造,改變社教機構公廁形象。

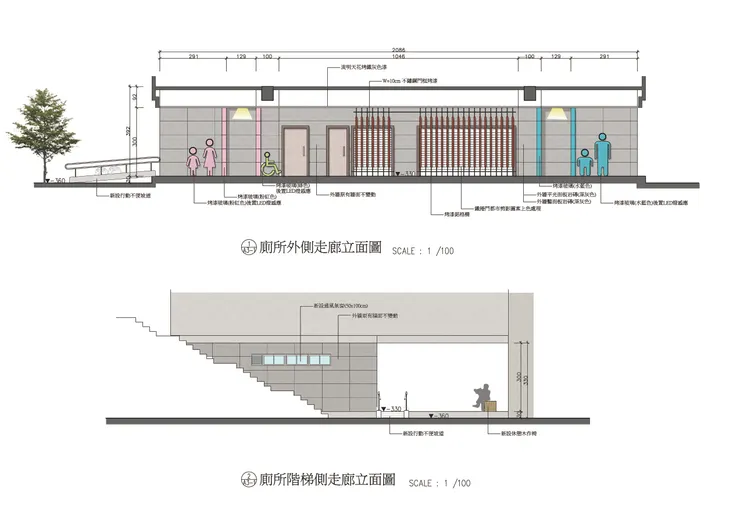

公共空間相關立面圖
