K8S部署好幫手：掌握StatefulSet

超健忘閒人
超健忘閒人
發佈於kubernetes怕忘記
2023/10/13閱讀時間約 17 分鐘

本篇將說明關於StatefulSet的基本概念，因為怕太長，所以關於部分測試再分成另一篇文章來說明。

本文將說明：

  1. What is StatefulSet? 有那些特性?
  2. Headless service
  3. StatefulSet 管理方式
  4. StatefulSet 更新策略


1. What is StatefulSet? 有那些特性?

針對”有狀態”的服務使用，例如如果是使用了db cluster時，ReplicaSet會因為ID不固定(random)而無法使服務正常運行，並且由於要接回原本的volume，也必須要透過這種方式實現。

每個服務都有各自的需求

每個服務都有各自的需求

特性如下：

  • 穩定、唯一的網路ID
  • 穩定、持久化的儲存
  • 有順序的部署與縮放
  • 有順序的刪除與終止
  • 有順序、自動的滾動更新針對”有狀態”的服務使用，例如如果是使用了db cluster時，ReplicaSet會因為ID不固定(random)而無法使服務正常運行，並且由於要接回原本的volume，也必須要透過這種方式實現。

2. Headless service

一般來說，K8S的Service可以再細分成以下二種：

  • 普通的Service：訪問mysvc.mynamespace.svc.cluster.local就是透過DNS服務解析到的mysvc的cluster IP
  • Headless Service：訪問mysvc.mynamespace.sve.cluster.local時，直接解析到mysvc代理的某一個實體Pod IP，中間少了cluster IP轉發。
Headless Service不需要分配一個VIP，kube-proxy不會處理它們，
平台也不會為它們進行load balancer和路由，而是直接以DNS record的方式解析到後面Pod IP
apiVersion: v1
kind: Service
metadata:
  name: nginx
  namespace: example
  labels:
    app: nginx
spec:
  ports:
  - name: http
    port: 80
  clusterIP: None   <-- headless主要差別為None
  selector:
    app: nginx

=> 服務建立後，不會分配cluster ip, 要改用DNS recored的方式暴露所代理的Pod
服務發現

服務發現

Headless Service在資料庫集群等應用中非常有用，因為它允許應用程式直接連接到資料庫的各個實例，而無需通過代理或負載均衡器。

Headless Service也可用於服務發現，因為它提供了一個可靠的方式來查找和連接到後端Pod。這對於微服務架構中的動態服務發現非常有用。



3. StatefulSet 管理方式

預設的管理策略為OrderedReady(照上下文的順序)。可以改成Parallel(讓controller 平行終止所有Pod)，這種方式可以在啟動或終止另一個Pod之前，不用等其他Pod的狀態。

apiVersion: v1
kind: Service
metadata:
  name: nginx-ordered
  namespace: nginx-sts
  labels:
    app: nginx
spec:
  ports:
  - name: http
    port: 80
  clusterIP: None
  selector:
    app: nginx
---
apiVersion: apps/v1
kind: StatefulSet
metadata:
  name: web-sts
  namespace: nginx-sts
spec:
  podManagementPolicy: OrderedReady
  serviceName: "nginx-ordered"
  replicas: 6
  selector:
    matchLabels:
      app: nginx
  template:
    metadata:
      labels:
        app: nginx
    spec:
      containers:
      - name: nginx
        image: nginx:1.7.9
        ports:
        - containerPort: 80
          name: web
        volumeMounts:
        - name: www
          mountPath: /usr/share/nginx/html
   volumeClaimTemplates:
   - metadata:
       name: www
     spec:
       accessModes: [ "ReadWriteOnce" ]
       resources:
         requests:
           storage: 1Gi
raw-image

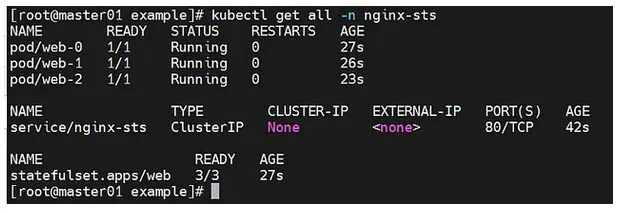

### 確認Pod建立順序
# kubectl get pod -l app=nginx -w -n nginx-sts
NAME    READY   STATUS    RESTARTS   AGE
web-0   1/1     Running   0          99s
web-1   1/1     Running   0          98s
web-2   1/1     Running   0          95s

### 確認Pod刪除順序
# kubectl delete -f nginx-sts-ordered.yaml -n nginx-sts
# kubectl get po -l app=nginx -w -n nginx-sts

接下來，進行StatefulSet controller部署有狀態服務套用Policy控制的測試(Policy: Parallel)：

apiVersion: apps/v1
kind: StatefulSet
metadata:
  name: web-sts
  namespace: nginx-sts
spec:
  podManagementPolicy: Parallel
  serviceName: "nginx-parallel"
  replicas: 6
  selector:
    matchLabels:
      app: nginx
  template:
    metadata:
      labels:
        app: nginx
    spec:
      containers:
      - name: nginx
        image: nginx:1.7.9
        ports:
        - containerPort: 80
          name: web
        volumeMounts:
        - name: www
          mountPath: /usr/share/nginx/html
   volumeClaimTemplates:
   - metadata:
       name: www
     spec:
       accessModes: [ "ReadWriteOnce" ]
       resources:
         requests:
           storage: 1Gi

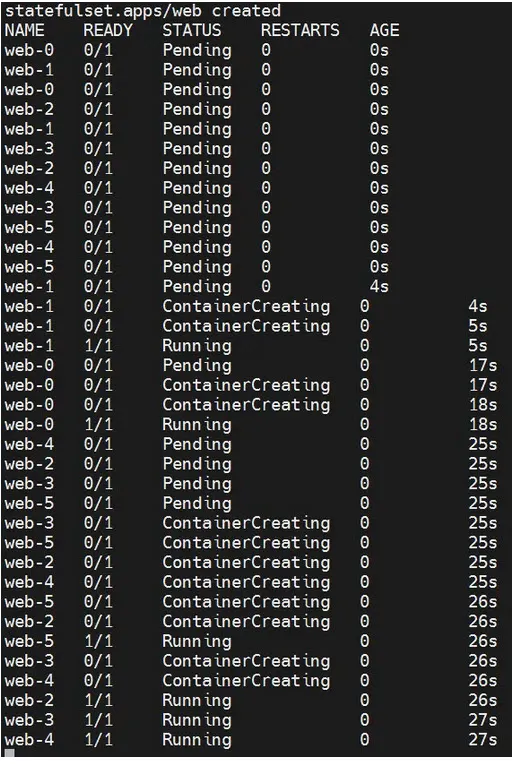

### 確認Pod建立順序
# kubectl create -f nginx-sts-parallel.yaml -n nginx-sts ; kubectl get pod -l app=nginx -w -n nginx-sts
raw-image

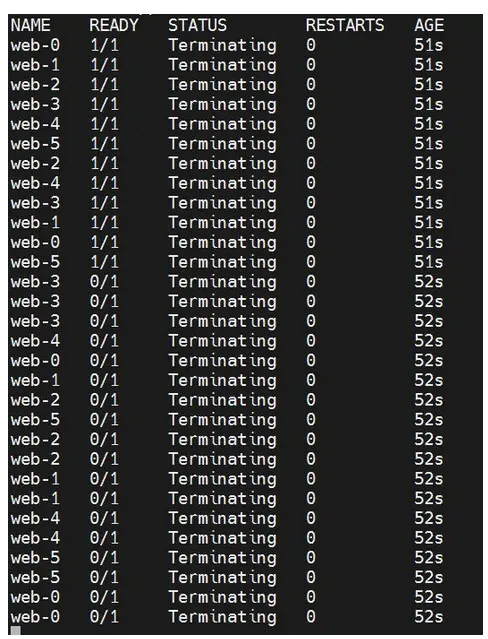

### 確認Pod刪除順序
# kubectl delete -f nginx-sts-parallel.yaml -n nginx-sts ; kubectl get pod -l app=nginx -w -n nginx-sts
raw-image

4. StatefulSet 更新策略

StatefulSet也支援2種升級策略：onDelete、RollingUpdate。

  • onDelete: StatefulSet template更新後，只有手動刪除舊的Pod才會創建新的Pod
  • RollingUpdate: StatefulSet template更新後會自動刪除舊的Pod並建立新的Pod，有錯誤出現則全部停止。(PS. Pod部署時是依序從0~n，更新時則以n~0先一次刪除後再創建)
依序產生、依序更新

依序產生、依序更新

### RollingUpdate: 建立statefulset
# kubectl create -f nginx-sts-parallel.yaml -n nginx-sts; kubectl get pod -l app=nginx -w -n nginx-sts
statefulset.apps/web created
NAME    READY   STATUS              RESTARTS   AGE
web-0   0/1     ContainerCreating   0          0s
web-1   0/1     ContainerCreating   0          0s
web-2   0/1     ContainerCreating   0          0s
web-3   0/1     ContainerCreating   0          0s
web-4   0/1     ContainerCreating   0          0s
web-5   0/1     ContainerCreating   0          0s
web-3   0/1     ContainerCreating   0          1s
web-0   0/1     ContainerCreating   0          1s
web-2   0/1     ContainerCreating   0          1s
web-1   0/1     ContainerCreating   0          1s
web-4   0/1     ContainerCreating   0          2s
web-2   1/1     Running             0          2s
web-3   1/1     Running             0          2s
web-5   0/1     ContainerCreating   0          3s
web-0   1/1     Running             0          3s
web-1   1/1     Running             0          3s
web-4   1/1     Running             0          4s
web-5   1/1     Running             0          4s
### 使用edit, 修改容器image (or edit YAML)
# kubectl patch statefulset web -n nginx-sts --type='json' -p='[{"op": "replace", "path":"/spec/template/spec/containers/0/image", "value":"nginx:latest"}]'

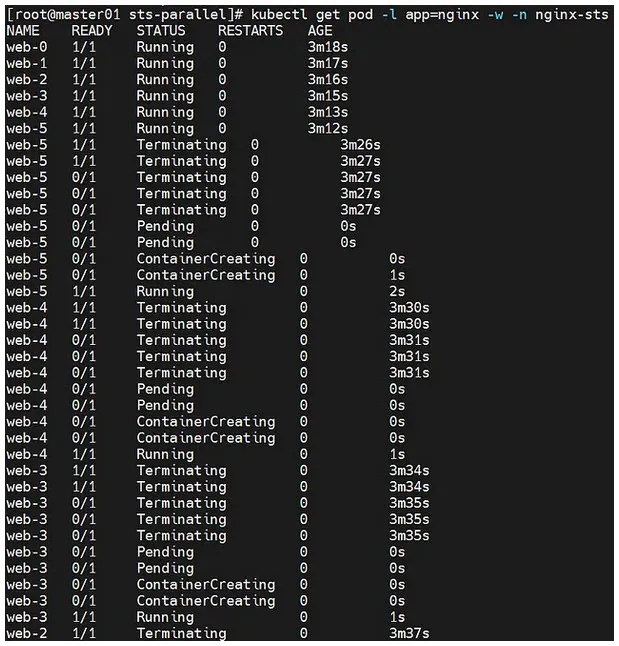

### RollingUpdate: 確認變化
# kubectl get pod -l app=nginx -w -n nginx-sts### RollingUpdate:
raw-image
### RollingUpdate: 查看滾動更新狀態
# kubectl rollout status sts web -n nginx-sts
partitioned roll out complete: 6 new pods have been updated...

以下說明利用上述更新方式實現應用服務的Partitions(分段更新)：Pod序號大於或等於Partition的pod會在Statefulset template更新後進行rollingUpdate, 其他的則不變。

例如：web0~web-9, partition設為3，只會更新web3~web-9，web0~web2不會更新，實現灰度發佈

apiVersion: apps/v1
kind: StatefulSet
metadata:
  name: web
  namespace: nginx-sts
spec:
  podManagementPolicy: OrderedReady
  serviceName: "nginx-partition"
  replicas: 6
  updateStrategy:
    type: RollingUpdate
    rollingUpdate:
      partition: 2
  selector:
    matchLabels:
      app: nginx
  template:
    metadata:
      labels:
        app: nginx
    spec:
      containers:
      - name: nginx
        image: nginx:1.7.9
        ports:
        - containerPort: 80
          name: web
        volumeMounts:
        - name: www
          mountPath: /usr/share/nginx/html
  volumeClaimTemplates:
  - metadata:
      name: www
    spec:
      accessModes: [ "ReadWriteMany" ]
      resources:
        requests:
          storage: 1Gi
### RollingUpdate: 確認目前狀態
# kubectl get pod -l app=nginx -w -n nginx-sts

NAME    READY   STATUS    RESTARTS   AGE
web-0   1/1     Running   0          110s
web-1   1/1     Running   0          109s
web-2   1/1     Running   0          108s
web-3   1/1     Running   0          107s
web-4   1/1     Running   0          105s
web-5   1/1     Running   0          104s

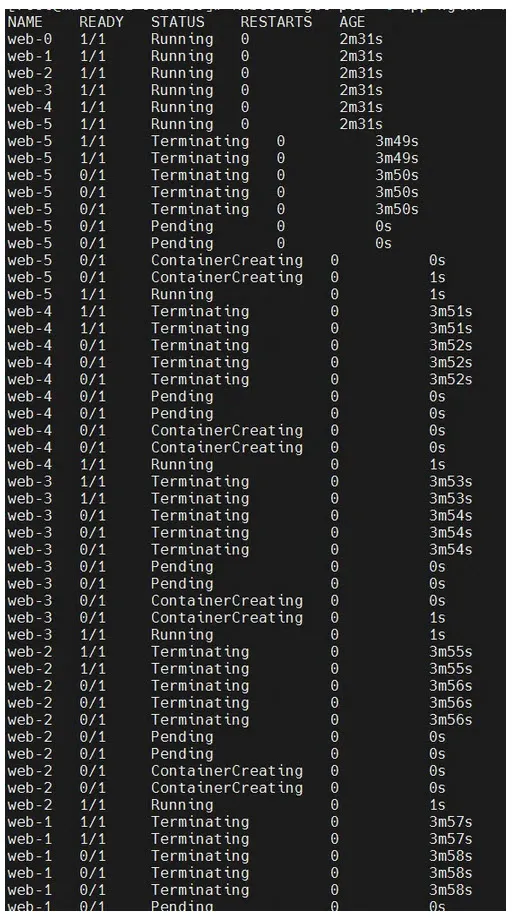

### RollingUpdate: 觸發更新image 版本，啟動rollingupdate
# kubectl get pod -l app=nginx -w -n nginx-sts
# kubectl patch statefulset web -n nginx-sts --type='json' -p='[{"op": "replace", "path":"/spec/template/spec/containers/0/image", "value":"nginx:latest"}]'
raw-image

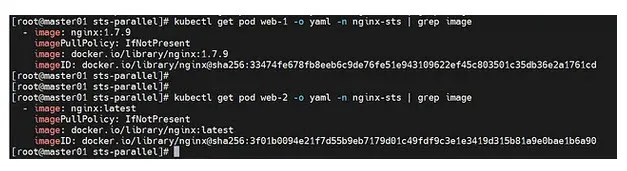

### RollingUpdate: 確認pod內的image版本, 因partition=2, 故應為web2~5會有變化
# kubectl get pod web-1 -o yaml -n nginx-sts |grep image
# kubectl get pod web-2 -o yaml -n nginx-sts |grep image
raw-image

參考資料：https://zhuanlan.zhihu.com/p/593507921
