TECO(東元)型號:TL50C1TRE,啟動後!不亮屏、有聲音,維修。

閱讀時間約 1 分鐘


raw-image

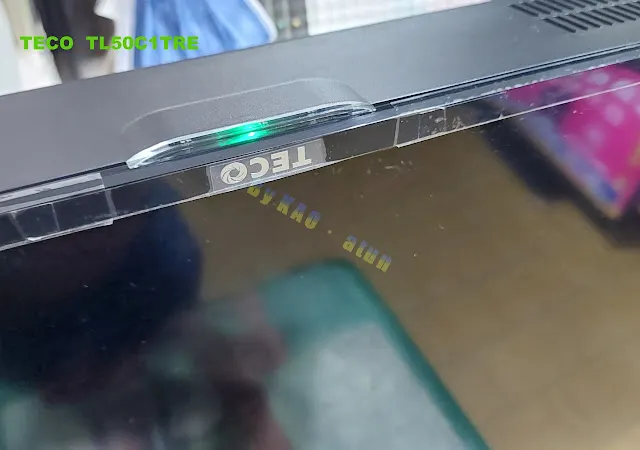

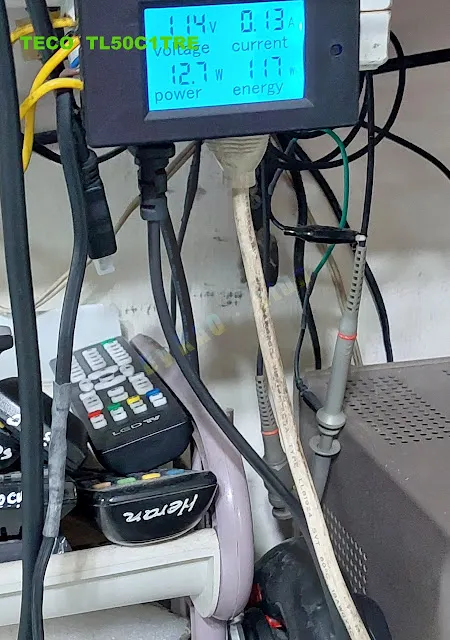

歡迎收看本日『液晶維修』分享! 我是—KAO.atun(高雄.阿唐)專業液晶維修(曾仔!) 早安各位!來看今天的液晶電視維修分享,主角是:TECO(東元)型號:TL50C1TRE哈!這台沒有拍到型號照,確定是本型號的!機器現在啟動後,亮起綠燈號,不過,功率僅有12來W,看來又是背光沒有亮起!

raw-image
raw-image

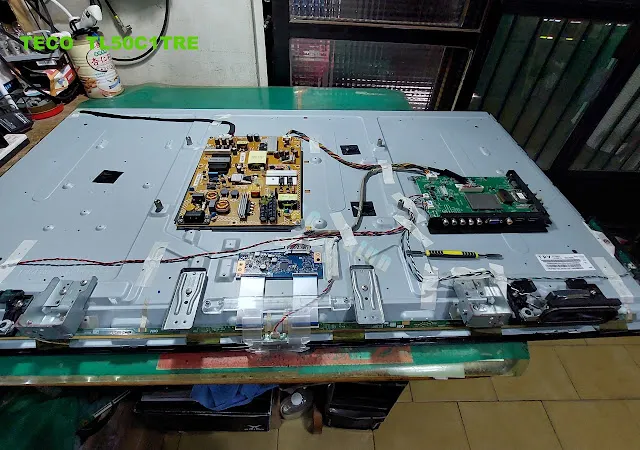

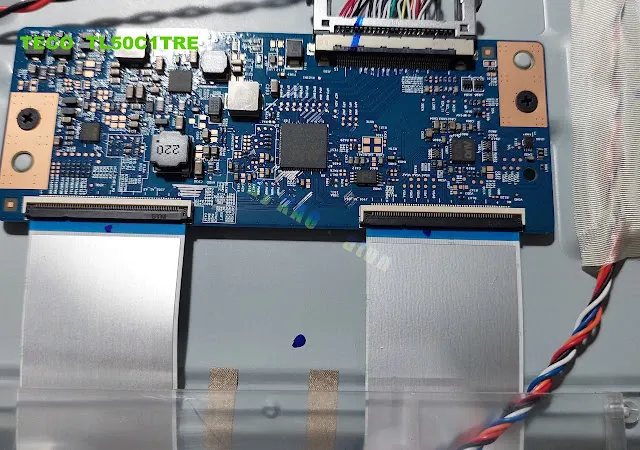

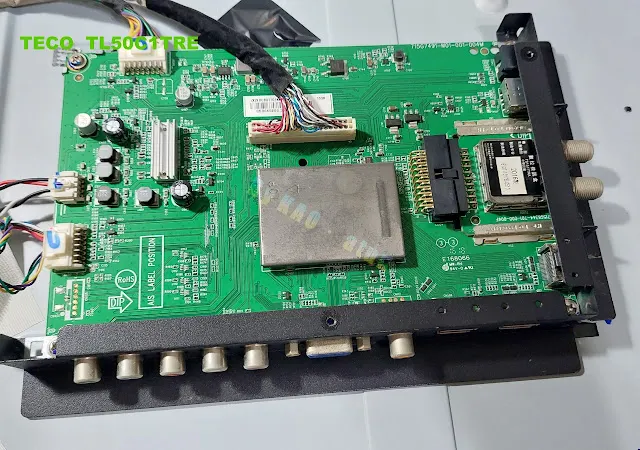

這是它的內部電路分佈:

raw-image
raw-image
raw-image
raw-image


查檢其升壓,確定是有作動:

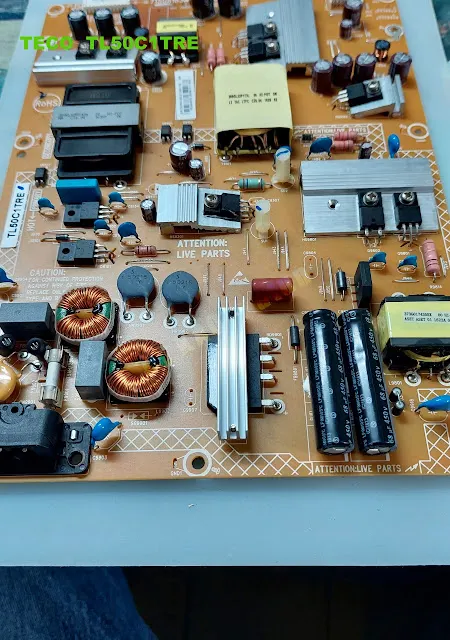

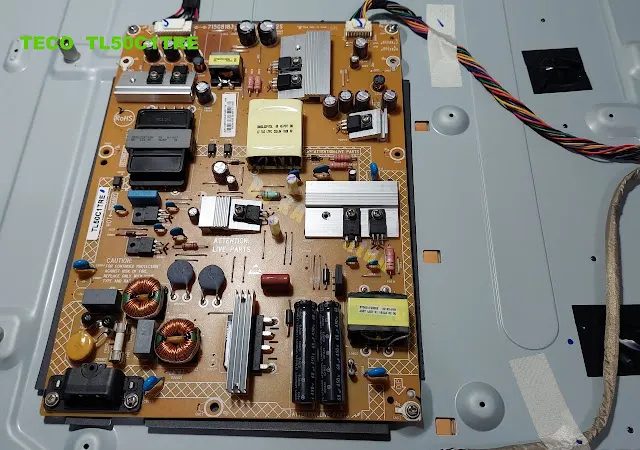

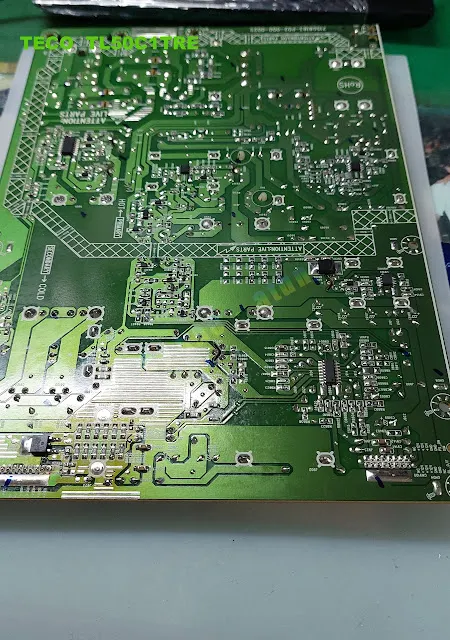

先來查檢一下電供、恆流板,加強一下各處焊點!

raw-image
raw-image

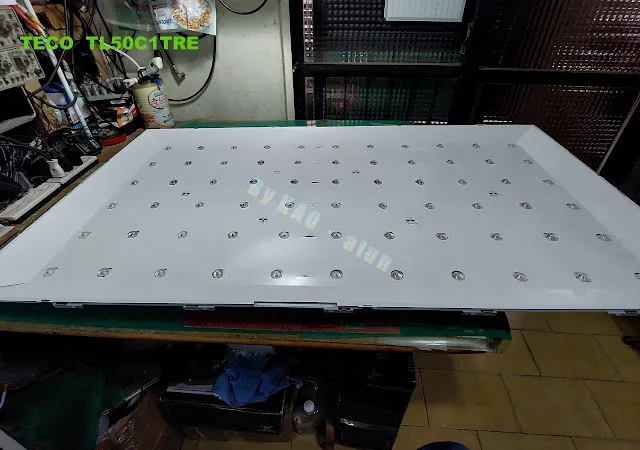

這是其燈箱內部燈條分佈:

raw-image


實測燈條試點狀況,只能說無一倖免,沒有一隻燈條是可以正常點亮的(只有最後測的一條可以全數點亮)!

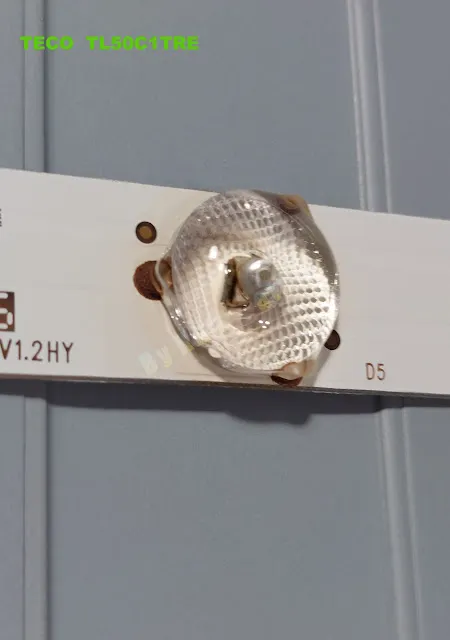

燒毀的燈珠!

raw-image


著手更新全數背光源!

raw-image

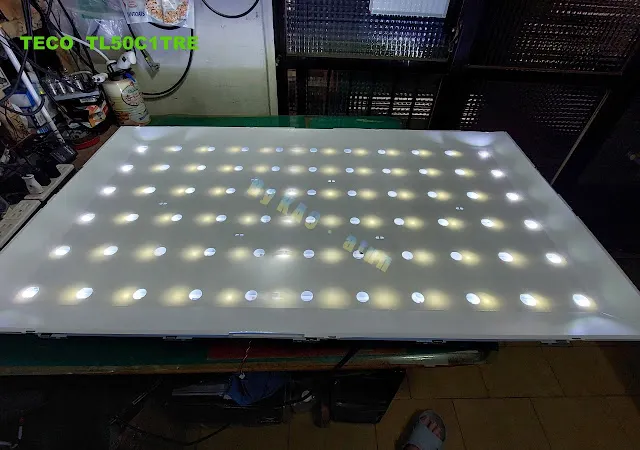

試點OK!

raw-image
raw-image


來調理一下背光電流!

raw-image

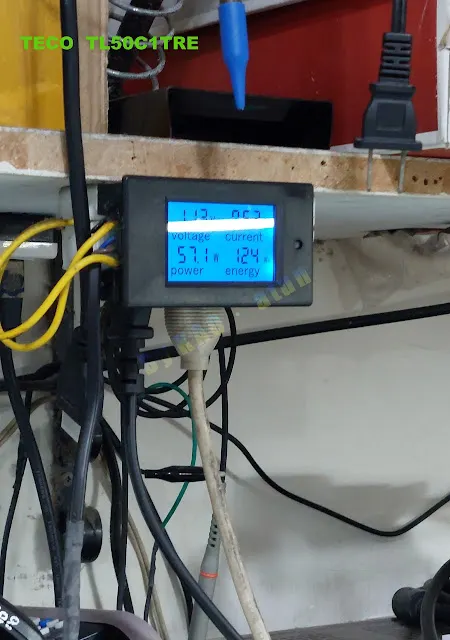

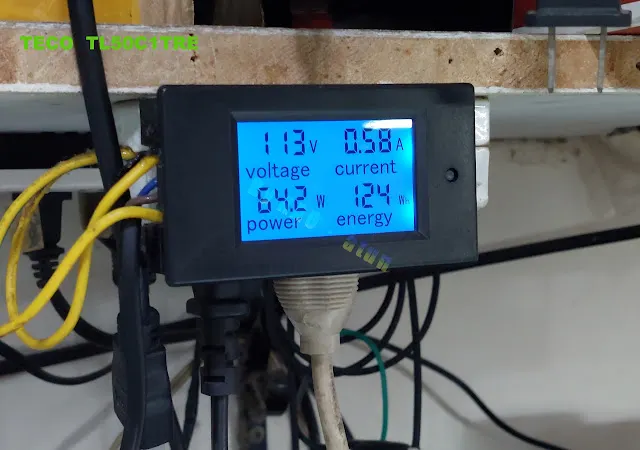

這樣的功耗,當然不滿意!

raw-image


這樣!就心滿意足了!

raw-image

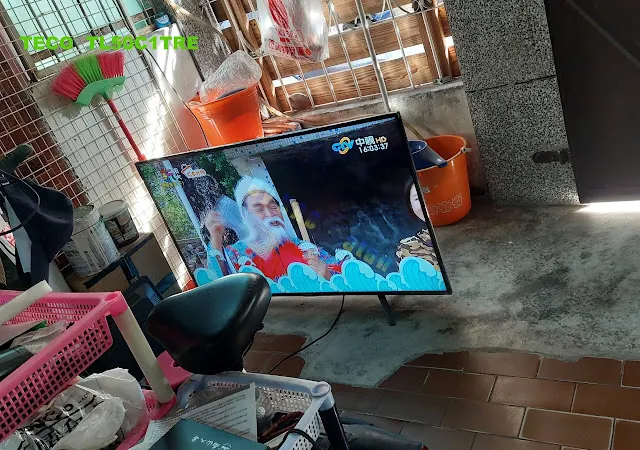

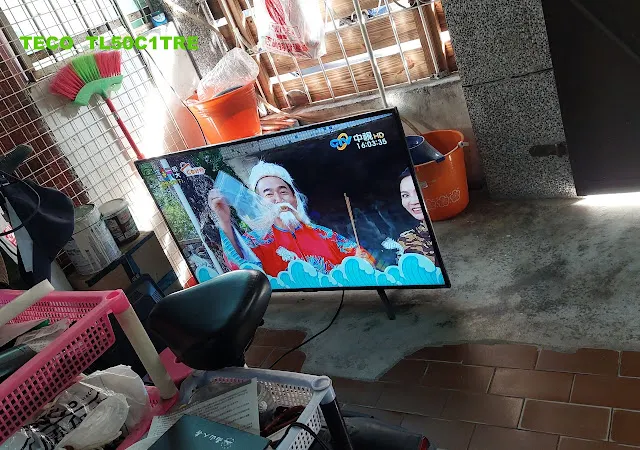

戶外騎樓熱機中!!!

raw-image
raw-image


提供參考,請多指教!
