HERAN(禾聯)型號:HD-43DC7,啟動後!影像部份暗陳,維修。

閱讀時間約 1 分鐘
raw-image

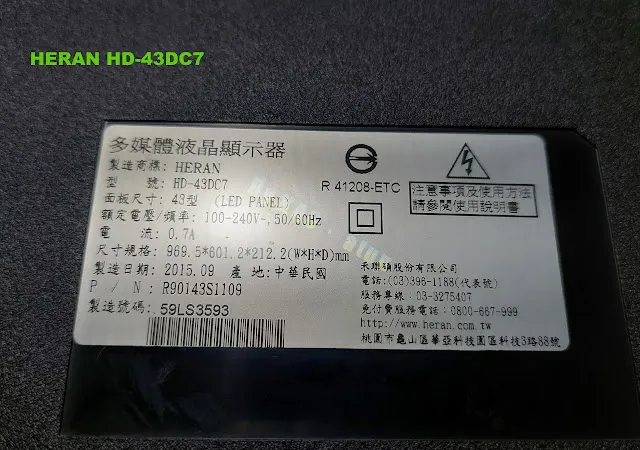

歡迎收看本日『液晶維修』分享! 我是—KAO.atun(高雄.阿唐)專業液晶維修(曾仔!) 各位午安!來看今天的液晶電視維修分享,主角是:HERAN(禾聯)型號:HD-43DC7

raw-image

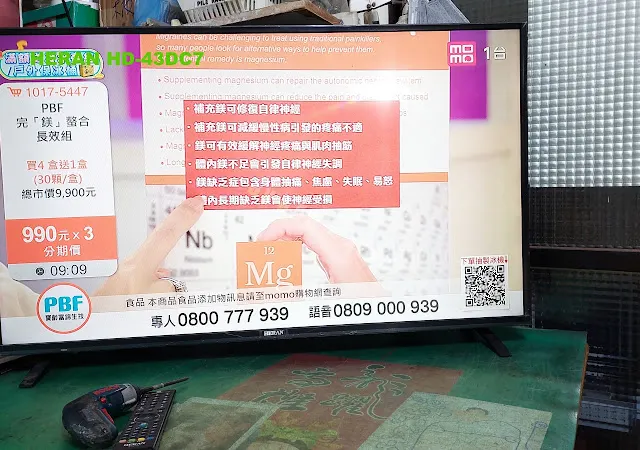

這是它的故障現象:機器啟動後,影像有些部位是暗陳的!也就是整個畫面不夠均光!這個就不用多說,背光源不良應是其元兇!

raw-image
raw-image

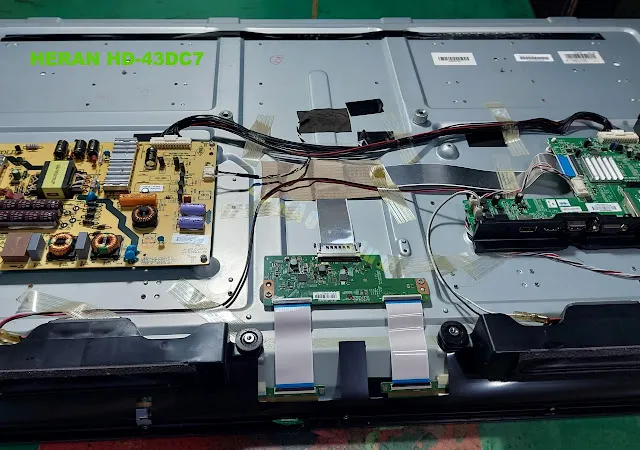

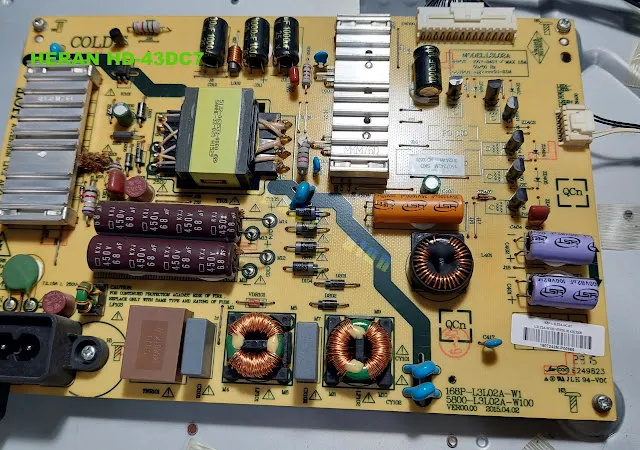

這是它的內部電路分佈:

raw-image

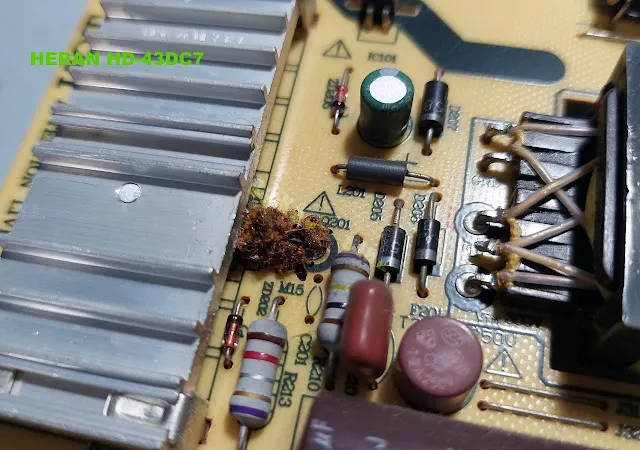

哇!!發現螞蟻窩,差一點點『密集恐懼症』發作!

raw-image
raw-image


不要以為清除螞蟻窩後,就可以獲得正常的影像,這當然是不可能!

raw-image

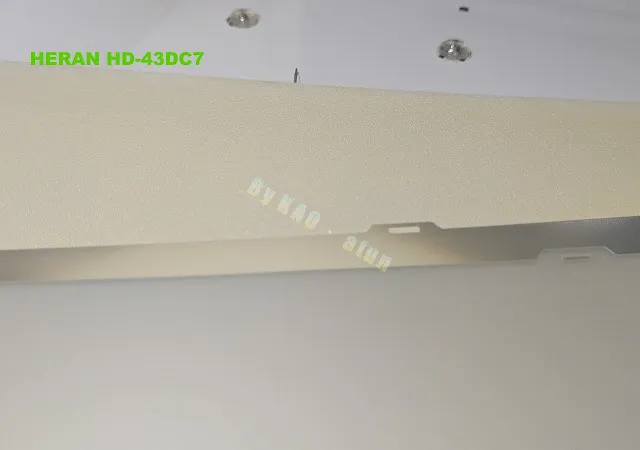

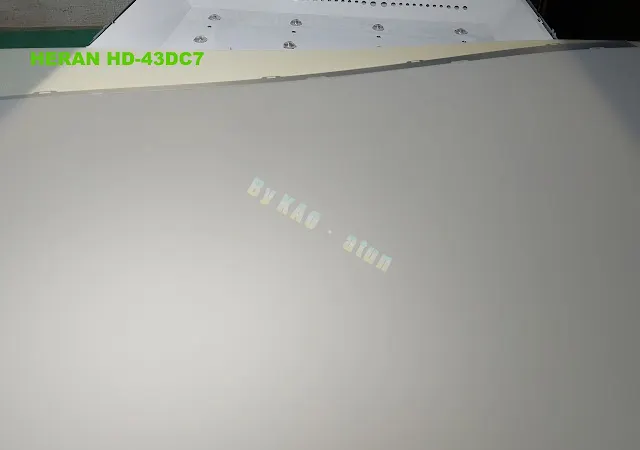

拆解面板、換裝背光源進行中…發現導光片泛黃嚴重啊!

raw-image
raw-image

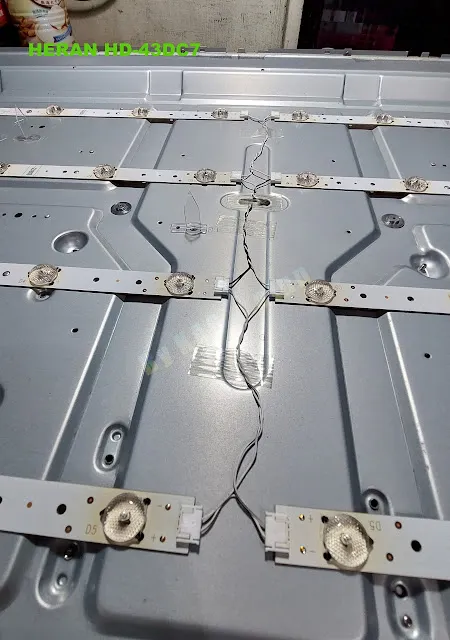

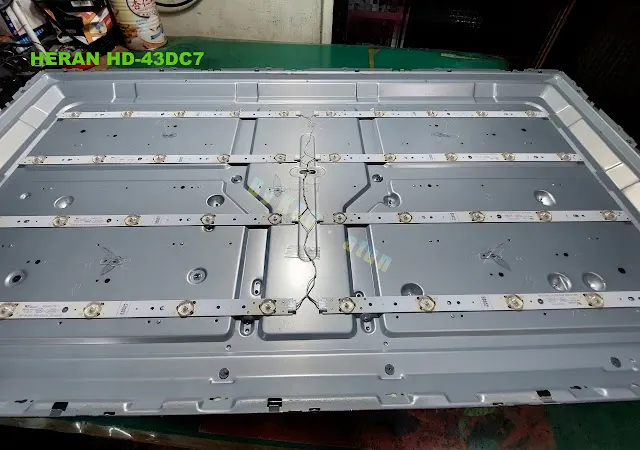

這是其燈箱內部背光源分佈:

raw-image
raw-image

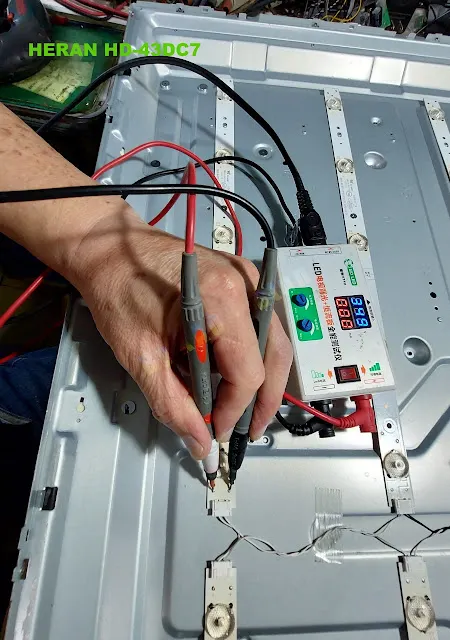

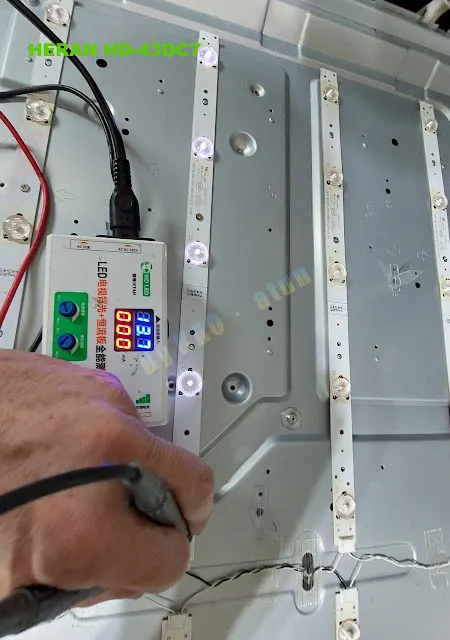

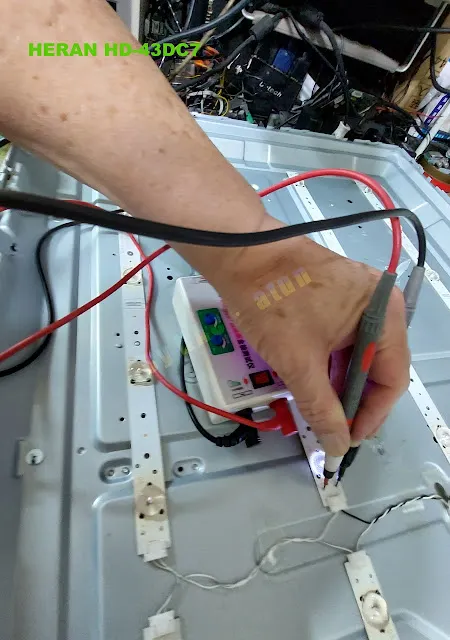

測試每組燈條,理論上每組燈條都要全部被點亮,下3張圖照中,第一張圖照就點不亮了!

raw-image
raw-image
raw-image

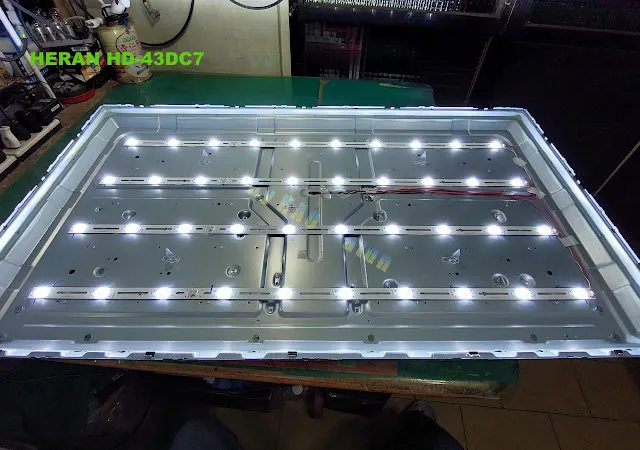

換上全新燈條,一切就搞定了!

raw-image

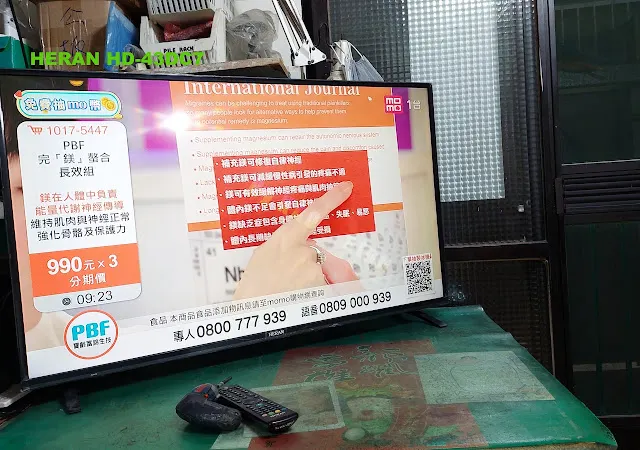

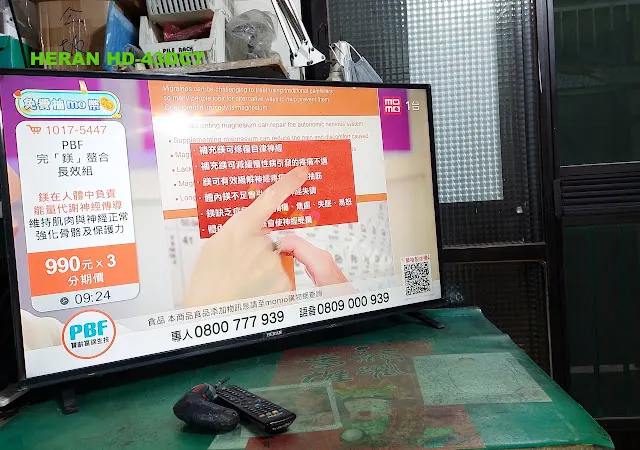

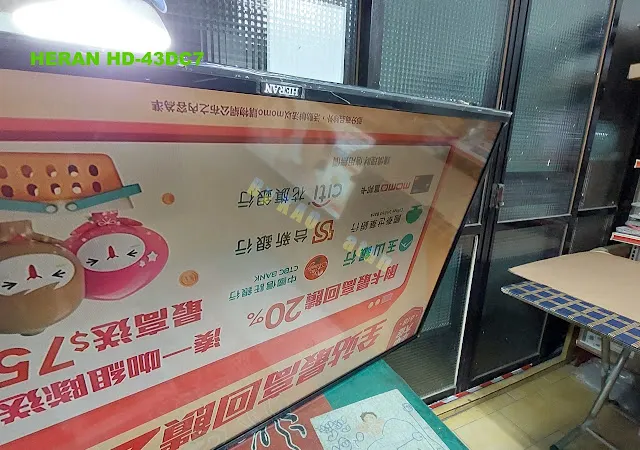

甲看麥ㄟ!伊!又擱是一尾活龍囉…………!本來擔心:修復後影像會有泛黃現象,現在看來是多慮了!

raw-image
raw-image
raw-image
raw-image


提供參考,請多指教!

raw-image
raw-image
raw-image
raw-image
raw-image
raw-image
raw-image

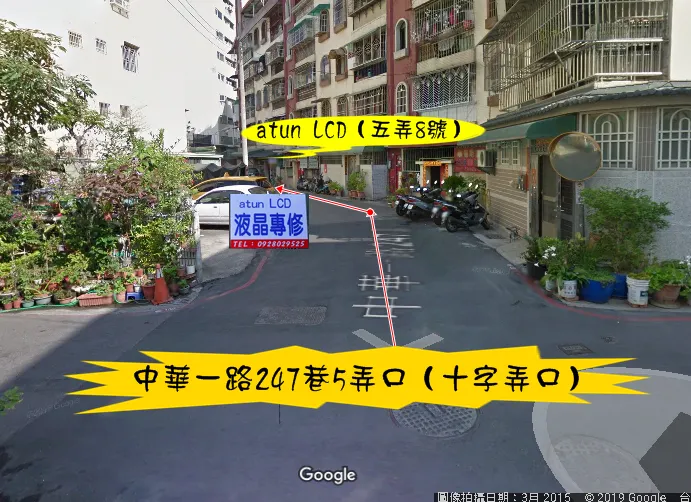

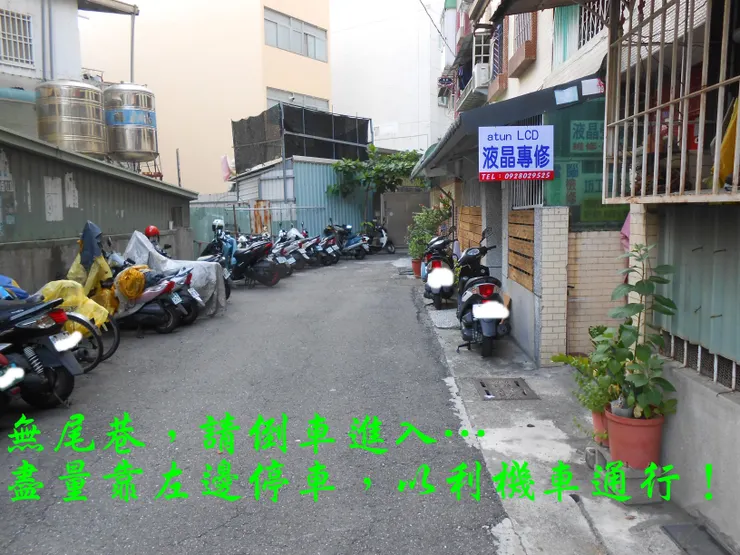

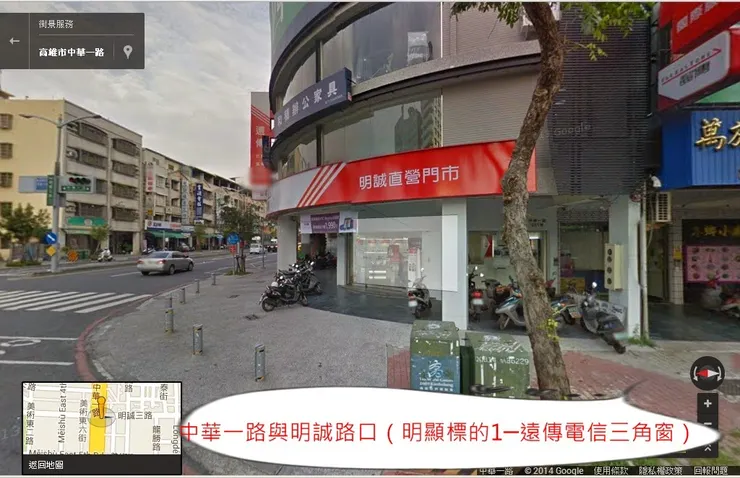

工作室附近Google街景:

raw-image
raw-image
raw-image
raw-image
raw-image
raw-image

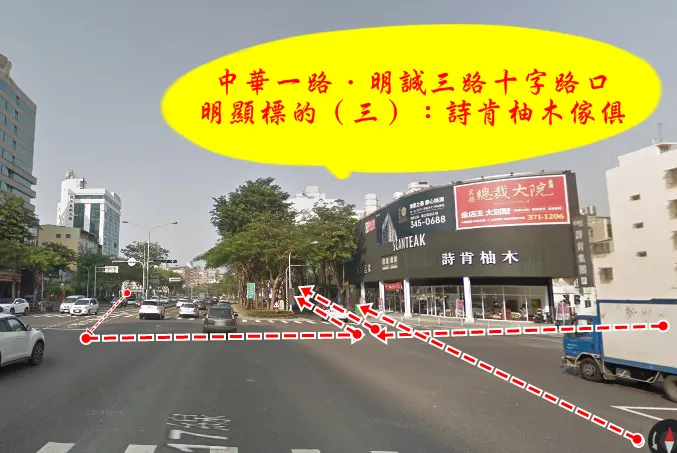

工作室地理位置:

raw-image
raw-image

維修收送專線:(07)5531525;0928029525 曾仔~ 本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件! 敬請—放心送修!安心使用!
