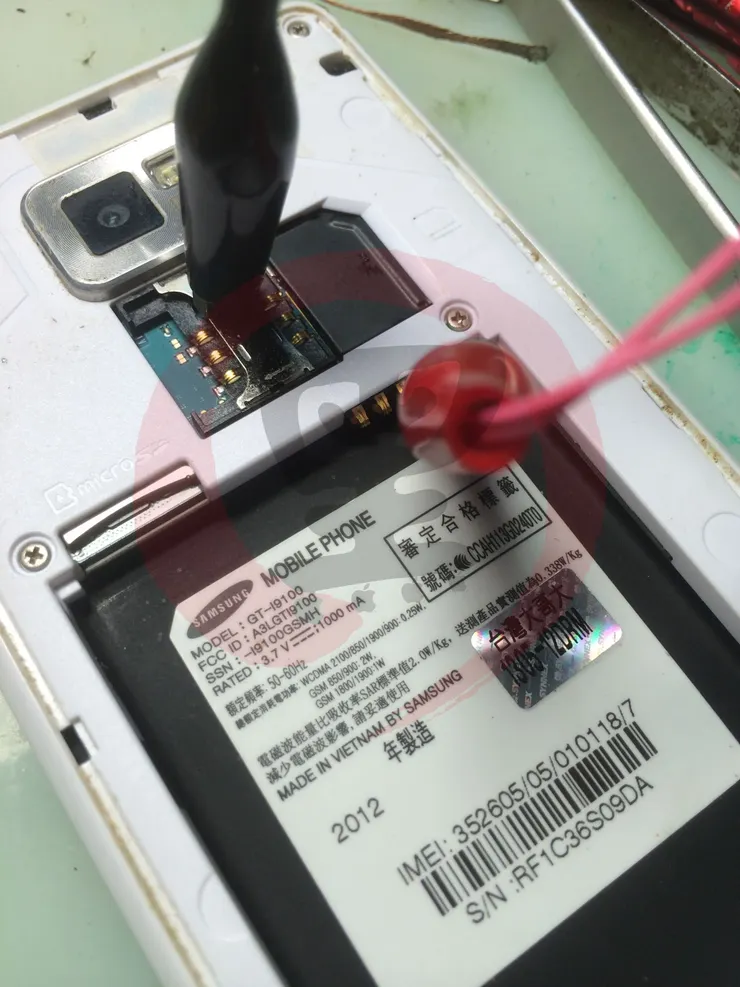

各位好,我是台灣黑手,黑手的黑,黑手的手, 這是一台 Samsung S2 手機,型號為 GTI9100 ,是一台別人不要的手機,拿到的時候,先使用電源供應器測量,輸出觸發沒有反應

觸發沒有電流產生,疑似觸發通道或主供電有異常,不管如何先拆機

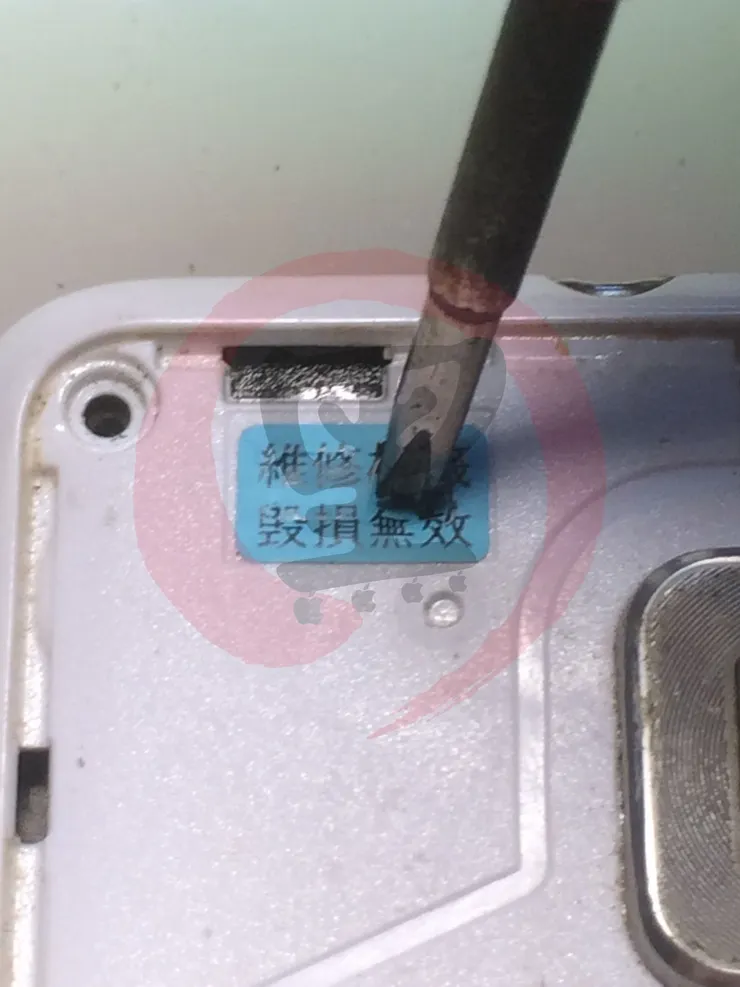

原廠保固貼還在,那代表我這應該是第一手,這樣起碼勝算加 50% :lol

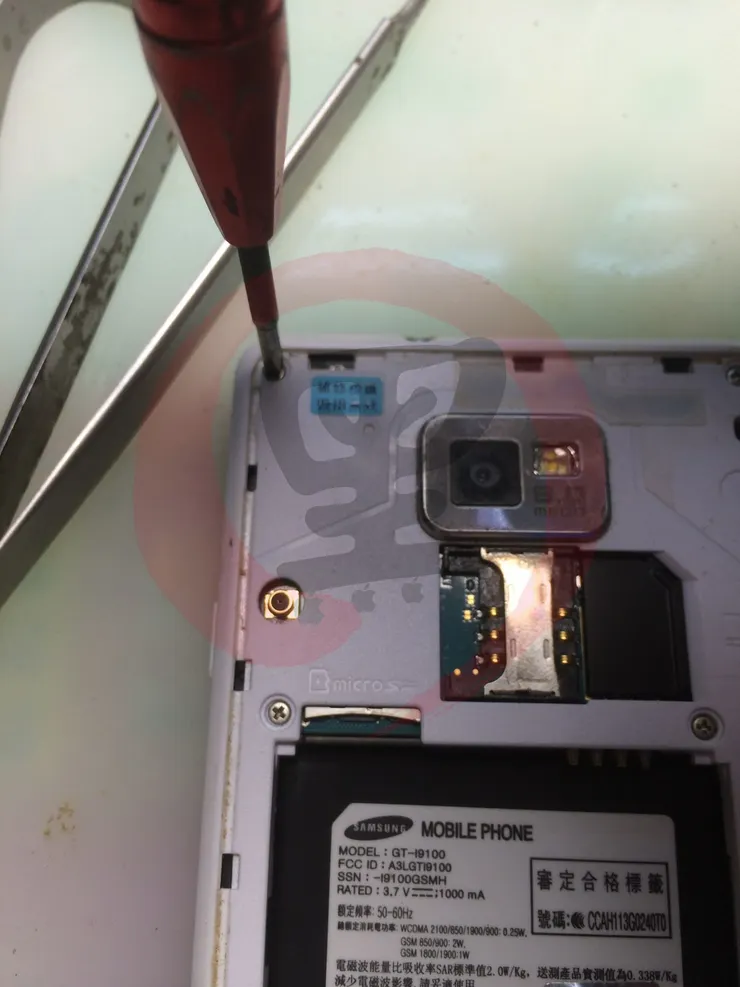

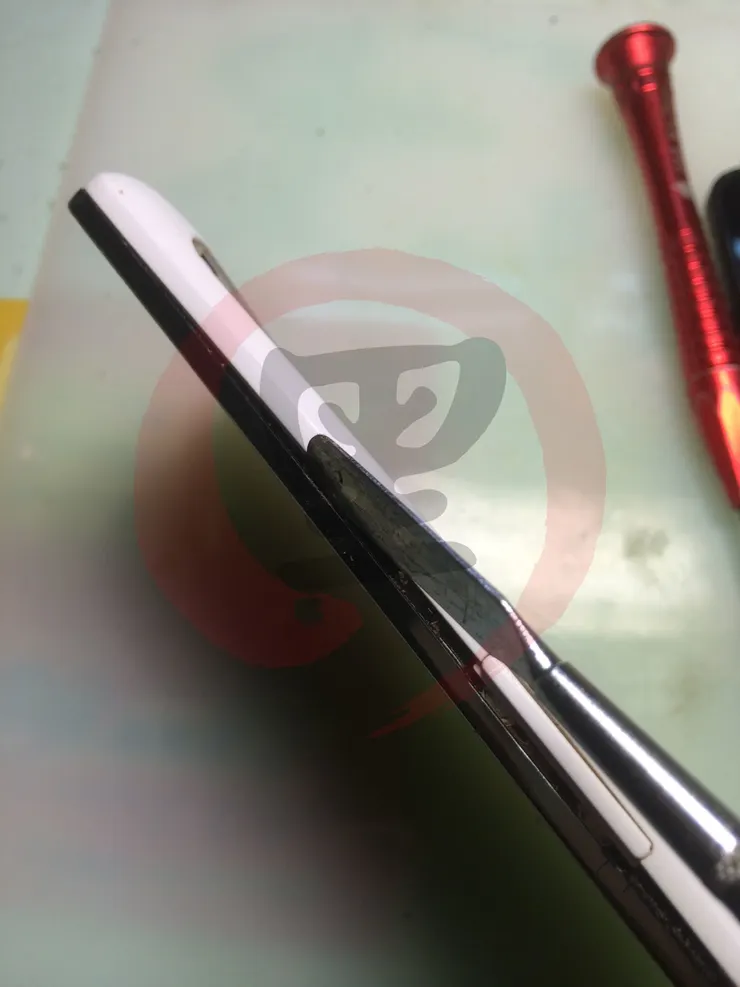

使用撬棒將機殼分離

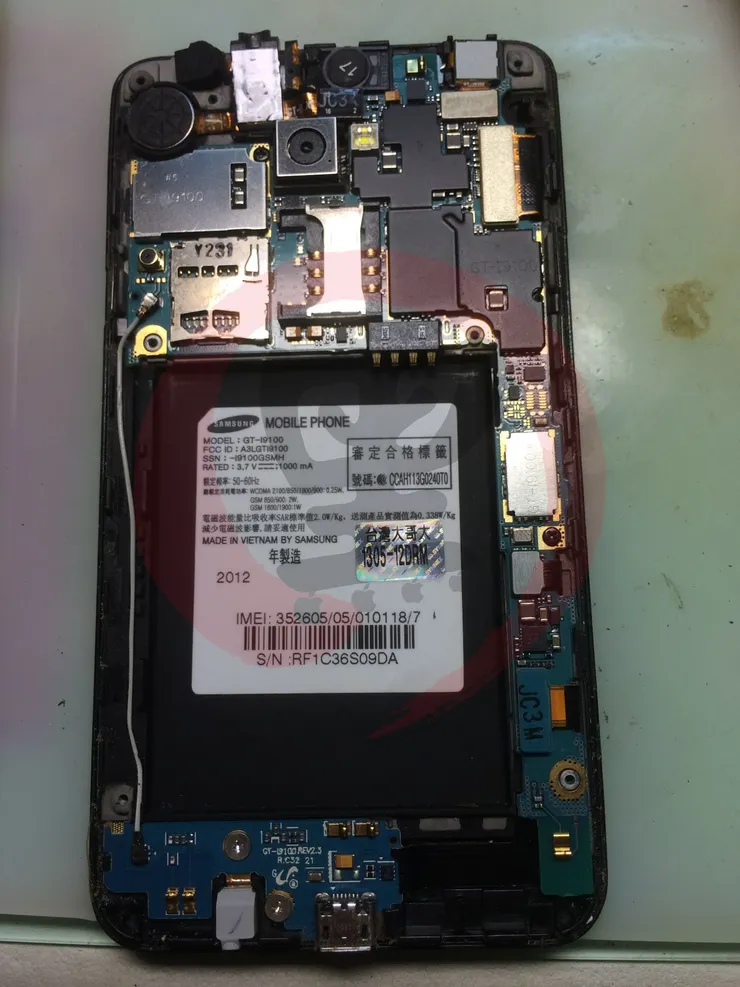

打開後可以看到整體的主板

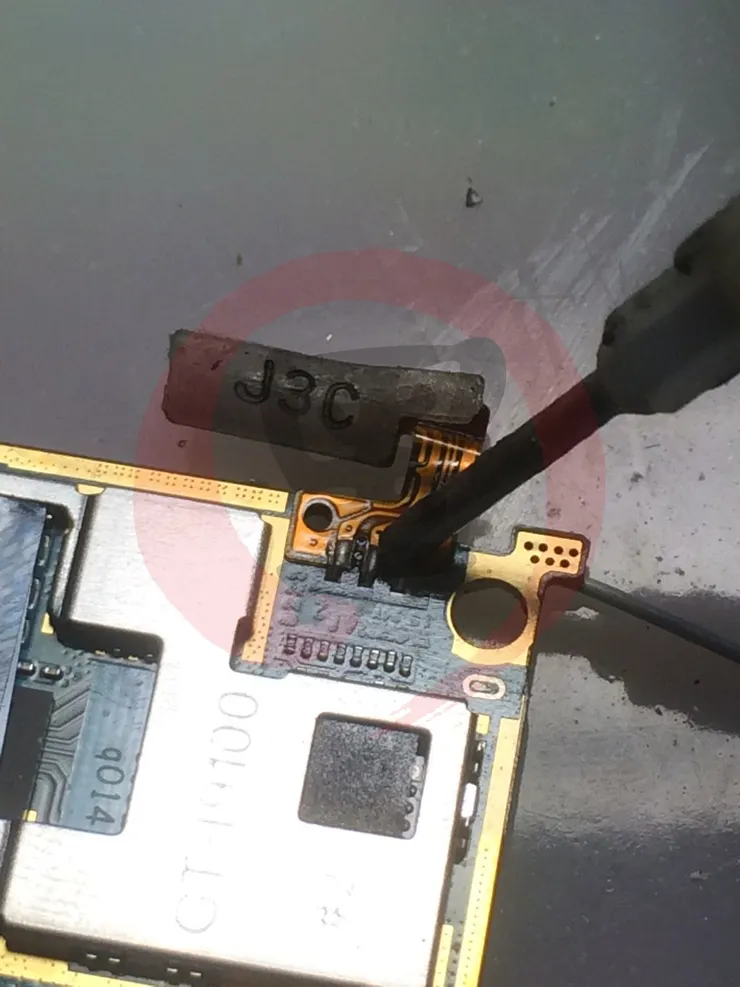

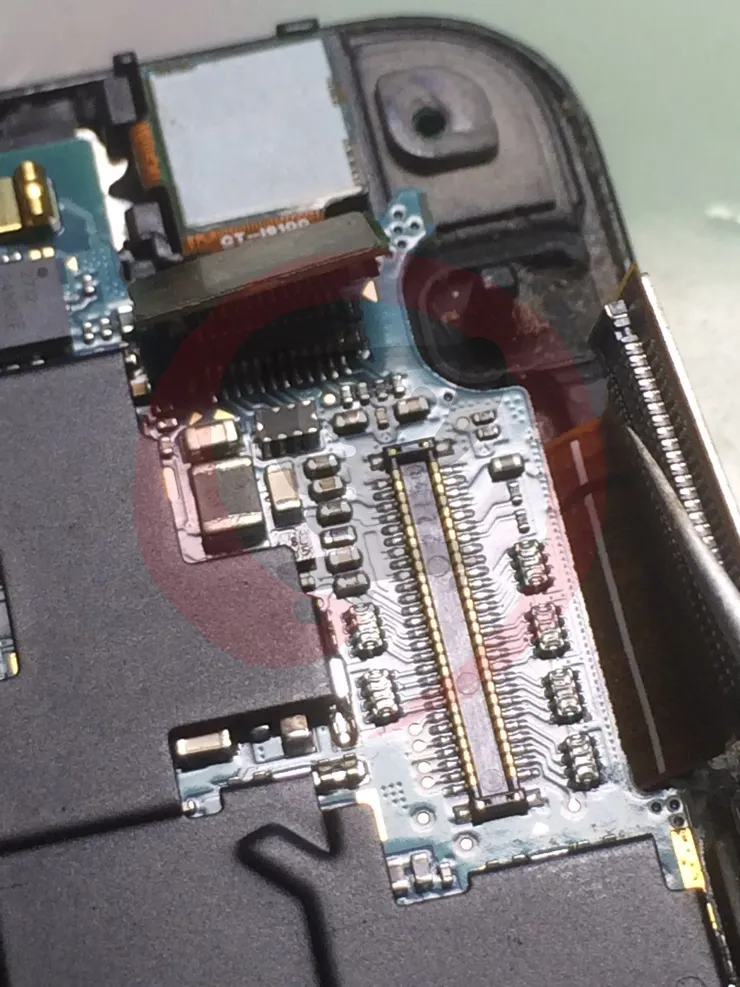

拆除其它排線

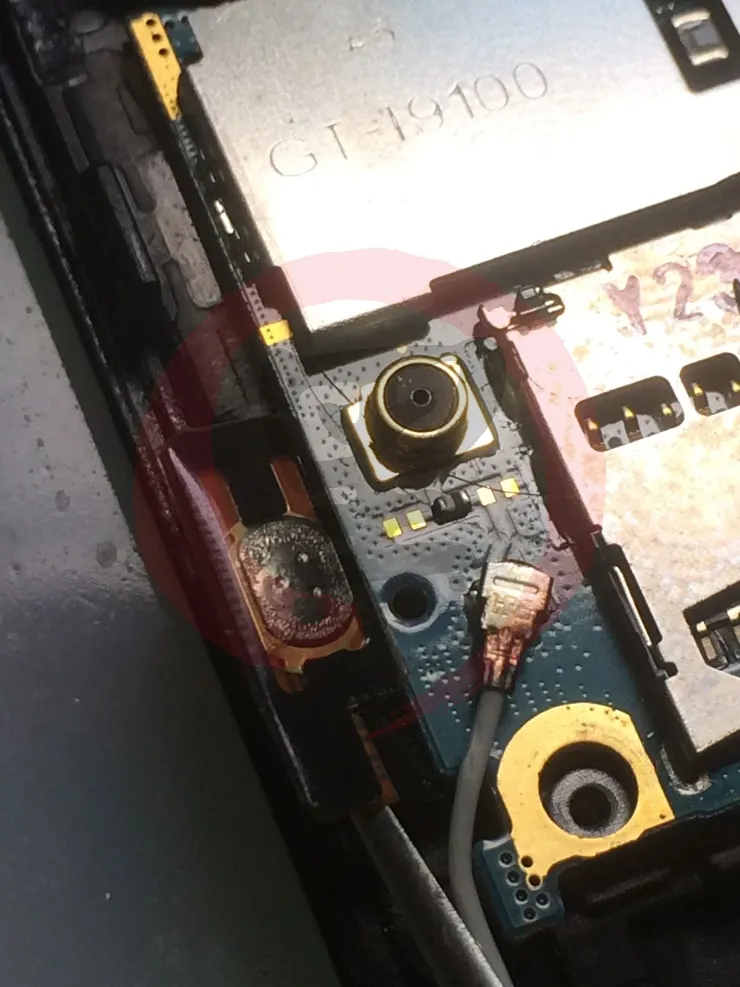

沒動修過的手機,都會保有黏膠,拆除時小心,不要硬扯,避免排線損壞

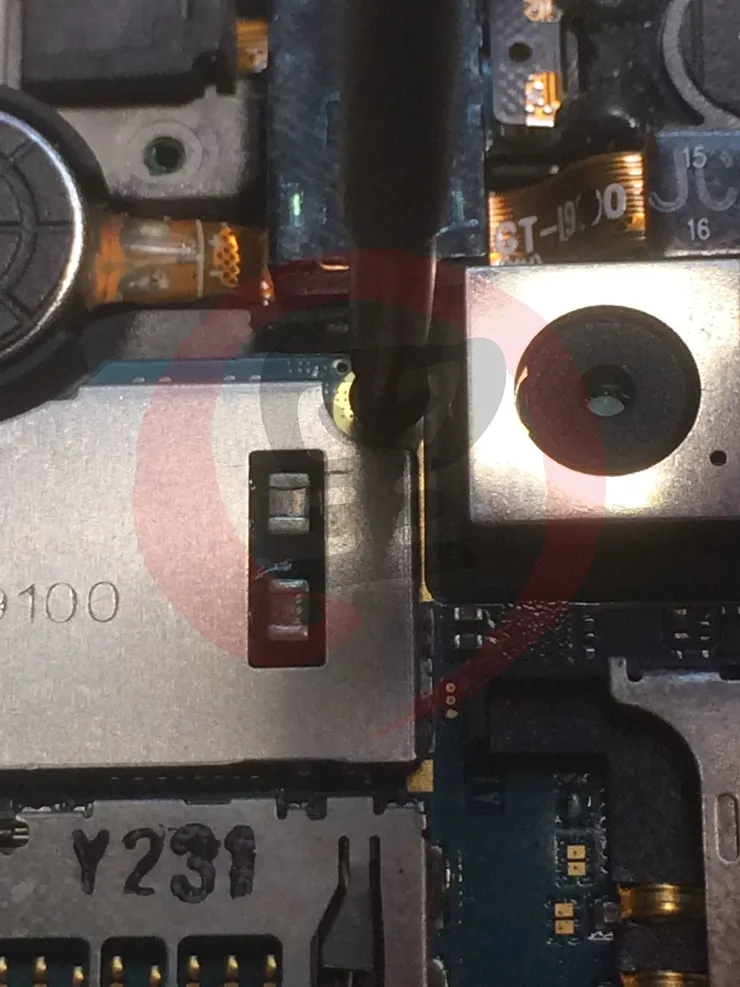

除了外框的白螺絲外,內部主板也還有二顆螺絲,則是黑色的

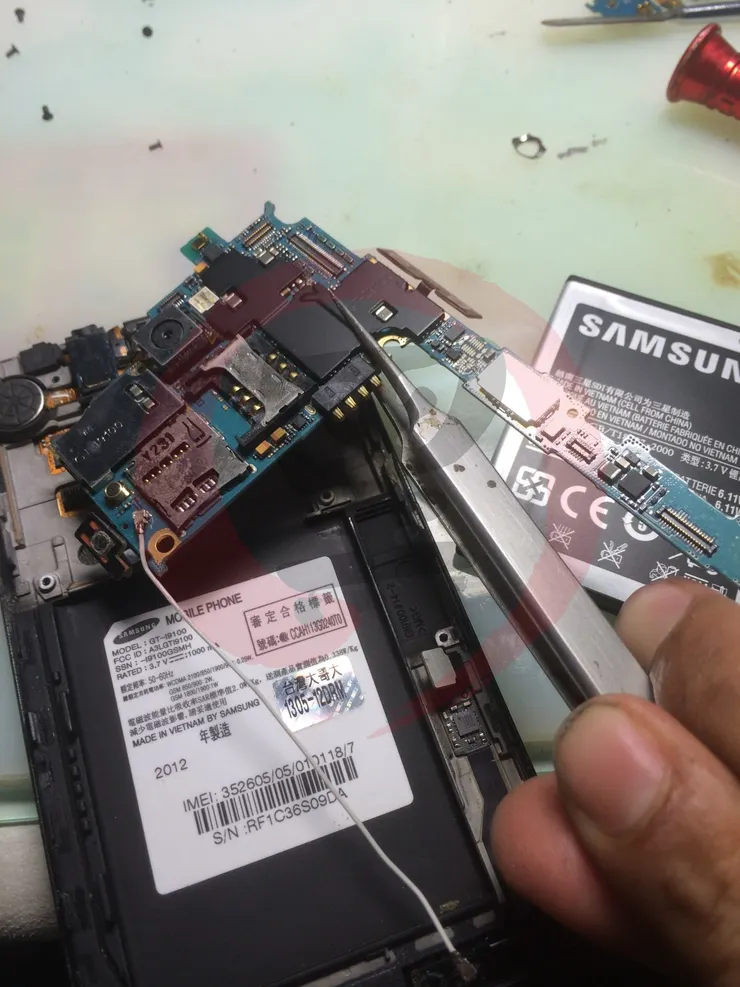

這樣就可以將主板取下

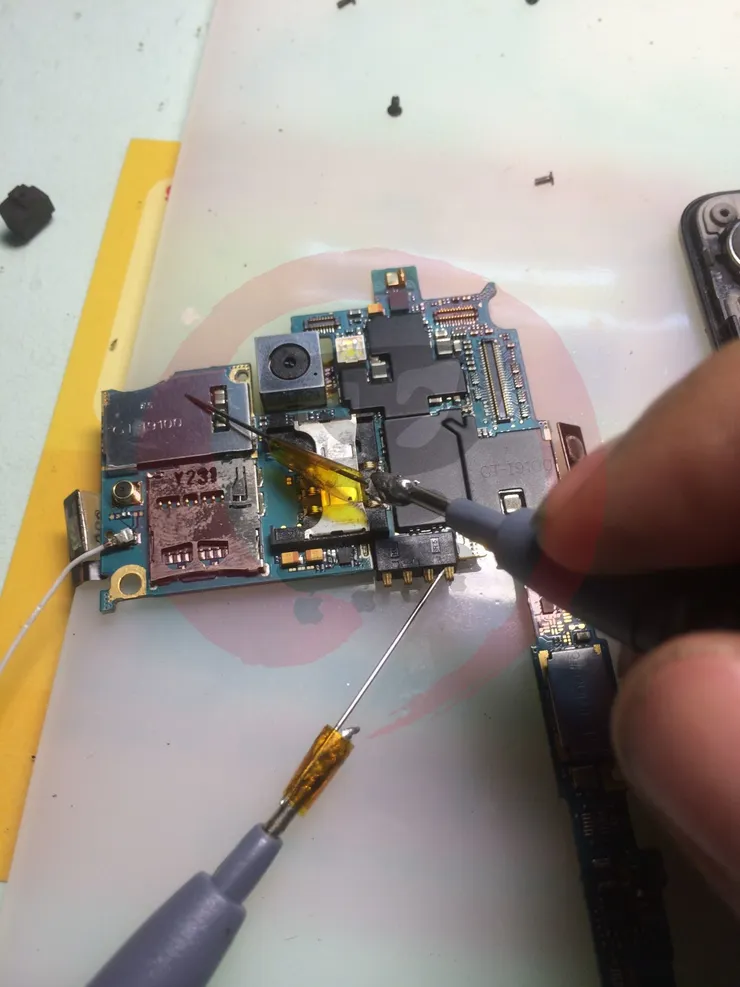

取下後使用三用電錶測量,先測電池供電是否有短路,正常來說是不應該有的,因為先前上過電源供應器,沒有看見短路的情況

電池供電沒有短路,在測量主供電,發現觸發通道的電壓有得到,但觸發的位置,確是沒有導通

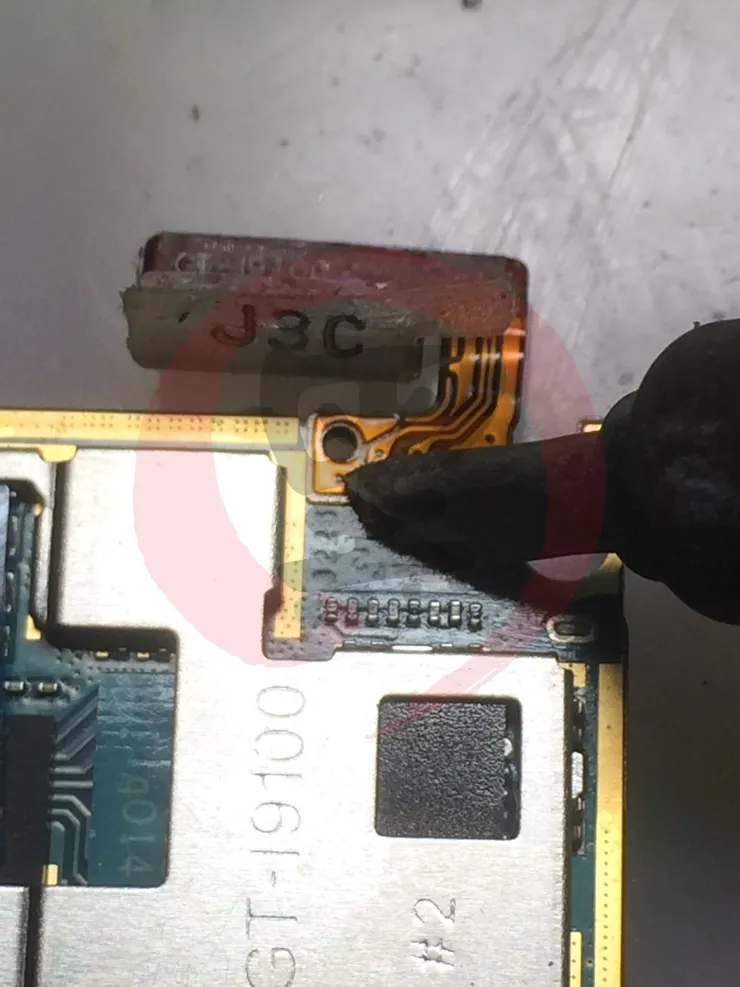

這樣就很明白了,供電沒有短路,主供電輸出電壓正常,觸發通道、待機電壓正常,最有可能就是觸發電阻、開關鍵有異常,沒看電路圖,先來盲修一下,焊油點上開機座的四個焊點

使用烙鐵約 380 度,將焊點全部重托過,重新上錫

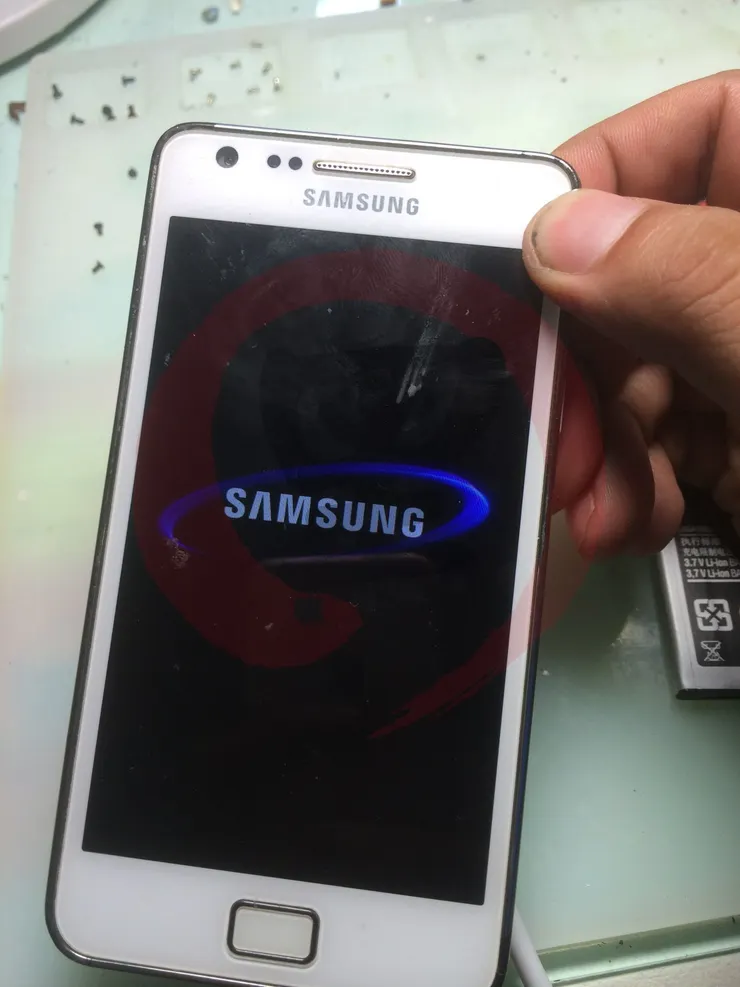

焊接完成後,使用電錶測量,正極導通,負極接地,使用電源供應器 3.8V 輸出,觸發通道正常,開機有畫面

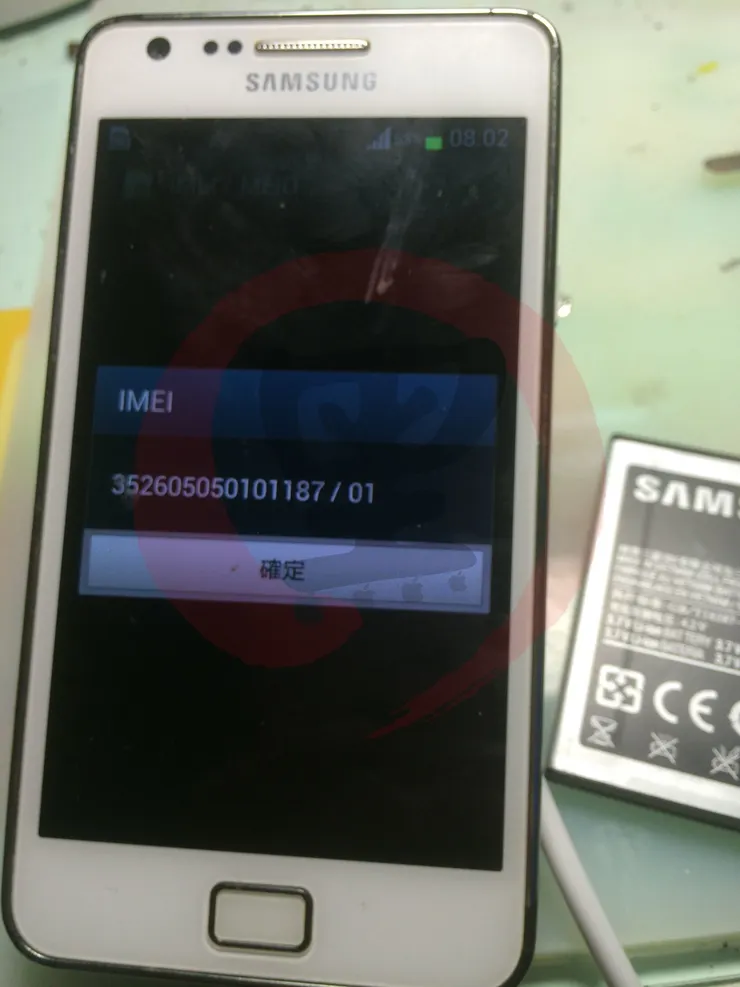

測量零組件功能是否正常,同時測量基帶部份,這得就得到了一台 S2 還有一顆電池,另一台小黑,缺電池很久了...
