各位好，我是台灣黑手，黑手的黑，黑手的手，最近有些人都在問，主機板維修都在幹嘛？就是換晶片？不充電換充電晶片？不顯示換顯示晶片？這個說法雖不算全對，但也對了一半，故障若是晶片，自然是更換晶片，但做主板維修，晶片只是其中一環，最關鍵在於電路邏輯，維修常講的「查修」，就是先「查」再「修」，而這個查又稱「排查」，就是先「排」再「查」

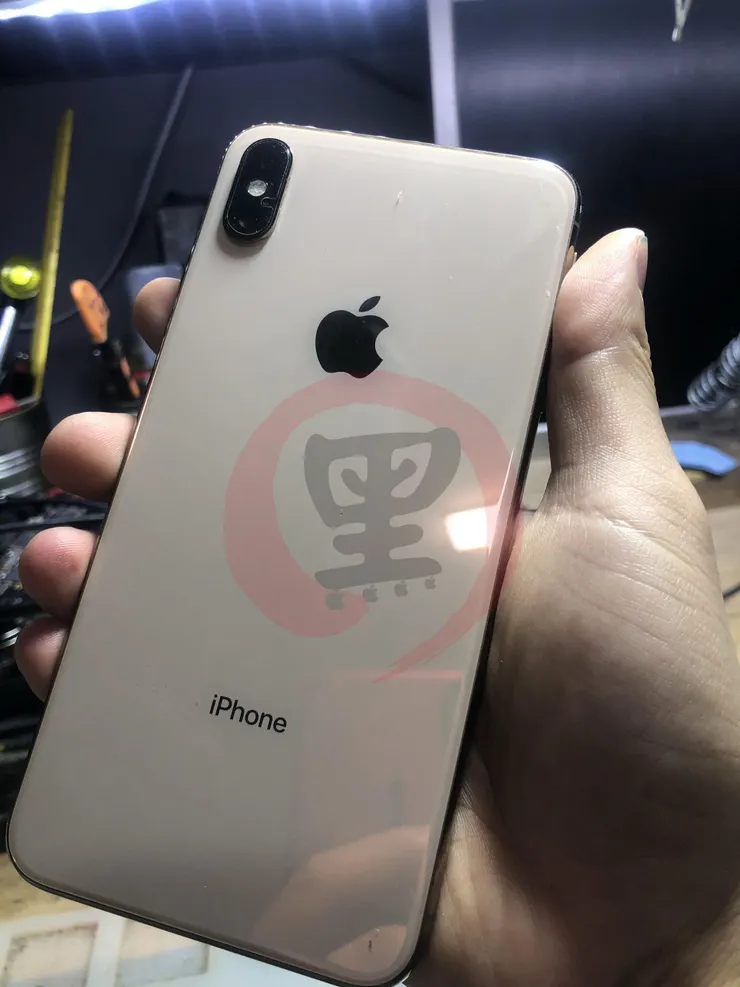

我拿了個簡單案件做例子，這是一台 iPhone XS MAX 充電後掛掉的案子，來給各位說說，我們修板都在幹啥～～

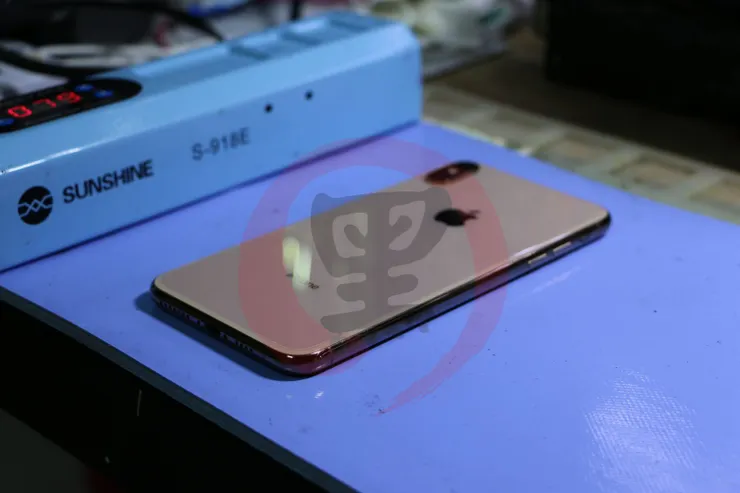

iPhone XS MAX 面板與機身有上膠，為拆解順利可以先上加熱墊，溫度約 60-80 度

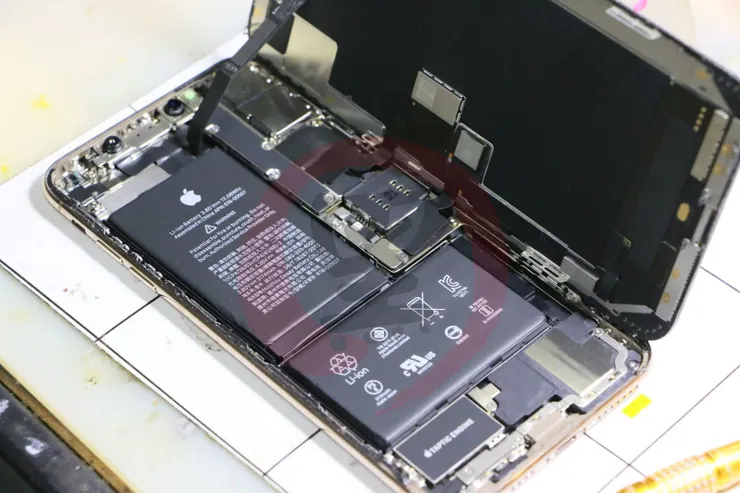

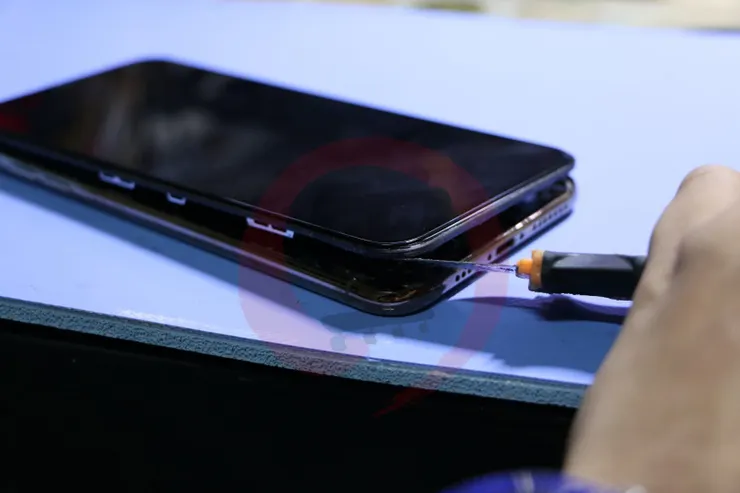

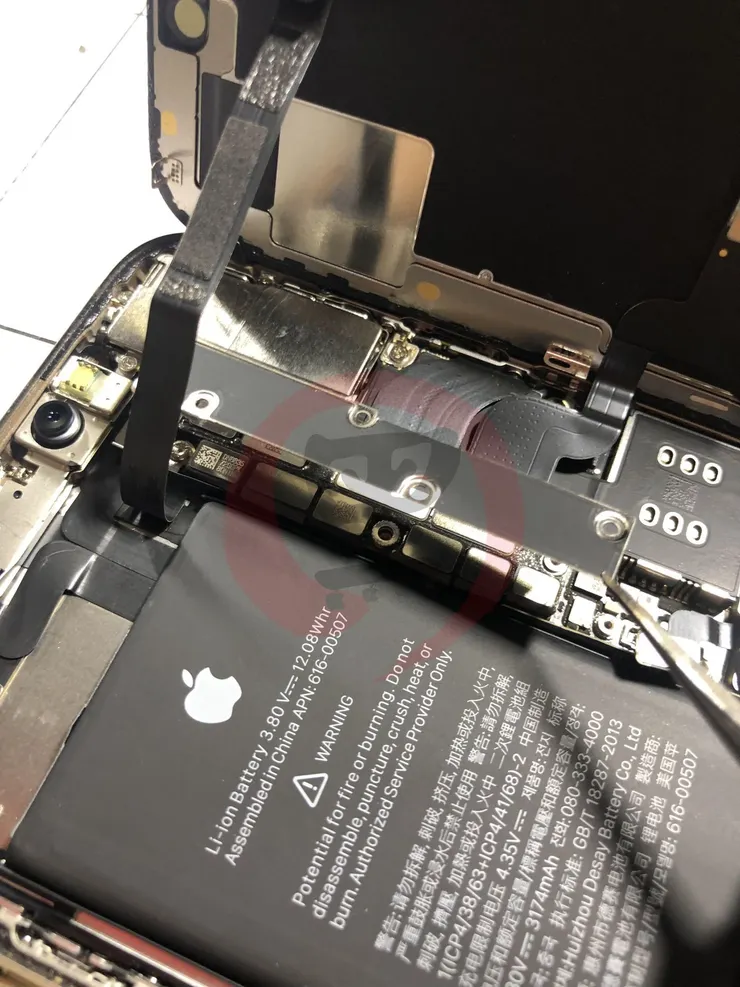

預熱三分鐘後，卸除底下兩顆螺絲，使用翹刀將面板與機身分離

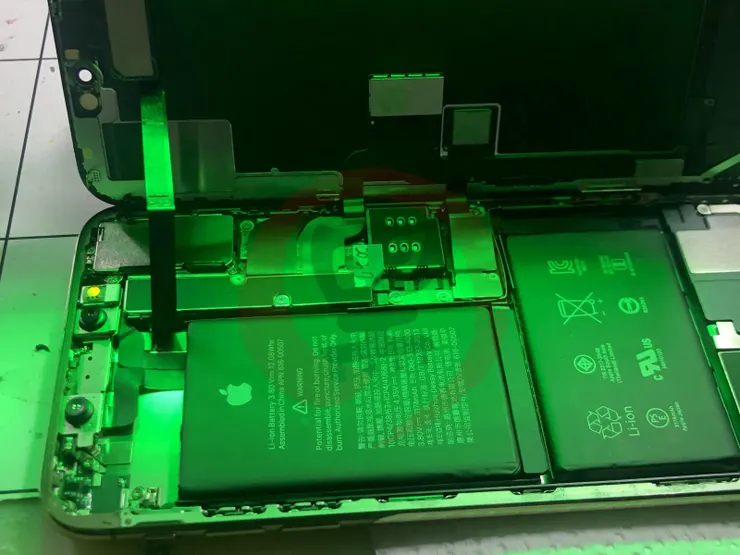

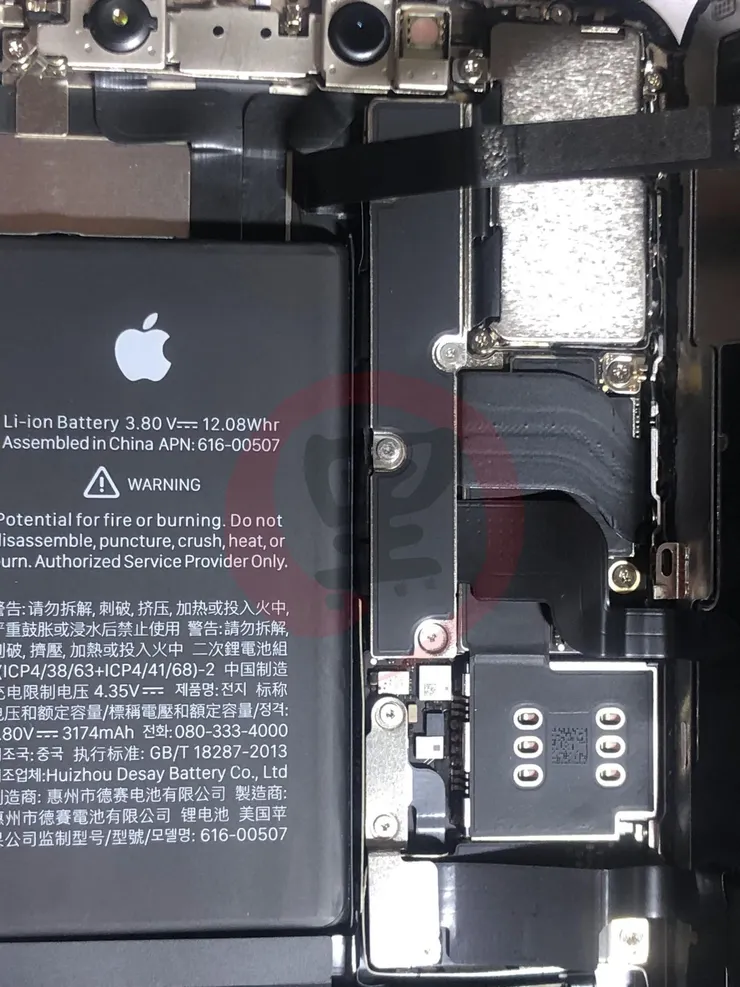

機身順利打開後，我的習慣是不動手，先看，是否有「指紋」「灰塵」「水漬」「內外刮傷」
指紋是用來排除是否有人為動修
灰塵是用來判斷手機主人的使用習慣，這個灰塵定義很廣，我舉個例子好了，有些客戶本身的職業是「木作師傅」，那內部就有可能殘留大量的粉塵，粉塵可能會賭塞充電孔或聽筒，那這幾個地方，也會是排查的重點
水漬也是用來判斷，手機是否有曾經受過潮或泡過水，一般可以觀察擴音器與卡槽的位置，如果居住的地方，水氣較嚴重，這兩處都容易變色
刮傷與撞擊點，是用來判斷，是否有強力撞擊過，因為撞擊後的主機板可能會造成掉點，若撞擊處靠近主核心，那拆焊時就特別要注意，是否會造成虛焊
如果在拆除的第一時間，有發現異況，必需先停止拆解，需要與客戶先行連絡，例如說客戶說，我的手機從來沒有修過，但是打開後，你發現少了兩顆螺絲，一個合格的師傅，不是想說，最後在補起來就好了，而是應該在第一時間與客戶連絡，因為手機與客戶描述的不符，為保障雙方或後續有爭議，這是必要的！

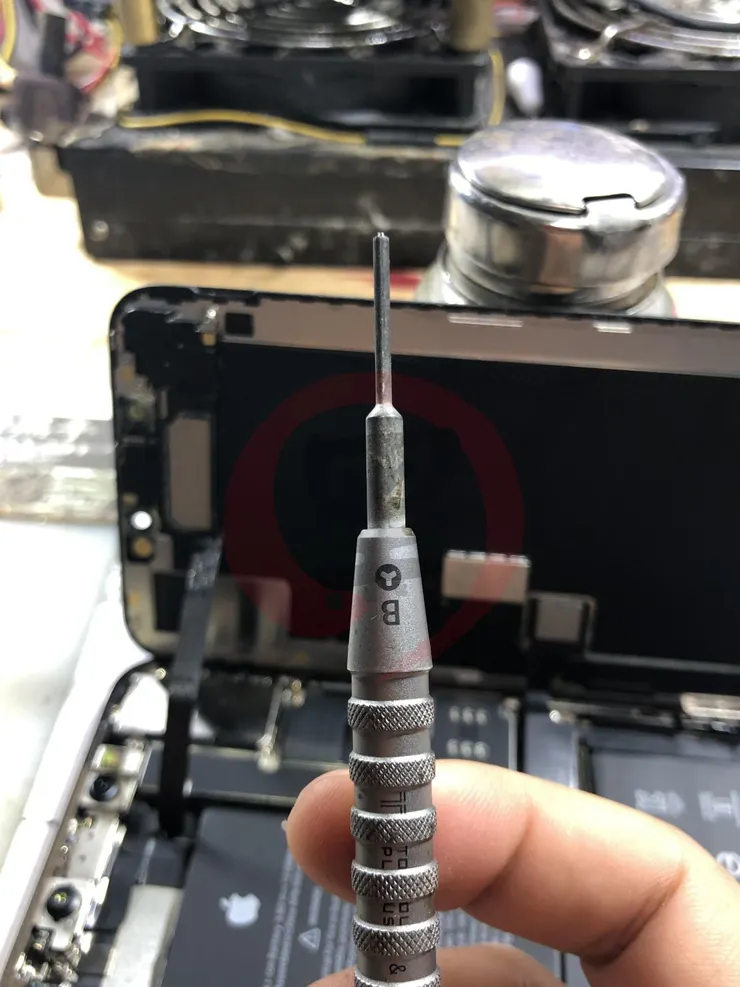

確認螺絲的種類後，選定適當的螺絲起子，開始拆解
我個人習慣是，單純拆解的話，雙手能盡量不要用觸碰
主機板維修最重要的第一個環節，主機的電流反應

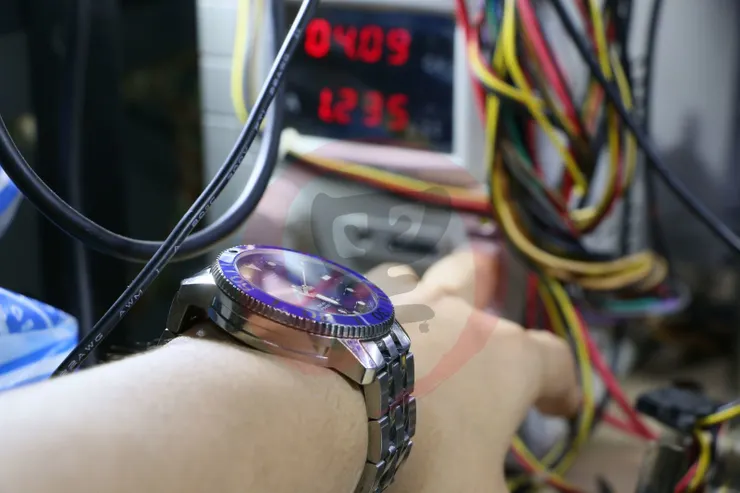

接上直流電源供應器後，設定電壓在額定範圍，輸出後先觀察，目前主機的電流，這組電流會判定為「初始故障」，也是最重要的一個電流，往往很多二修機或三修機，為什麼很難修，就是因為少了這一組「初始電流」

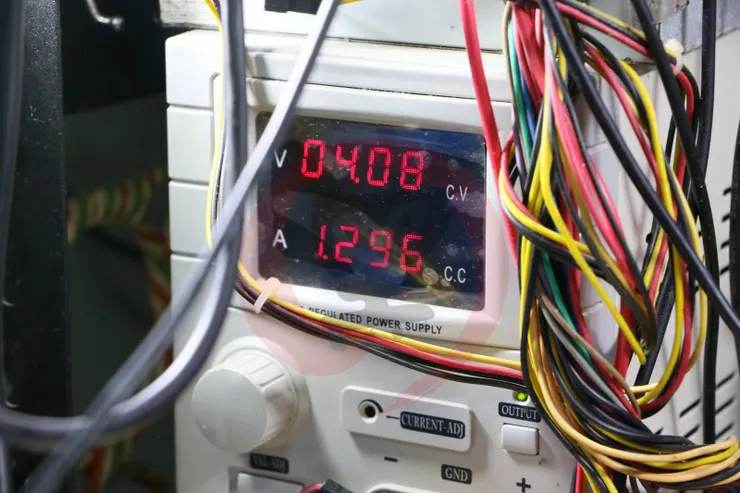

可以看到初始電流約在 1.2~1.3A 左右，明顯是超出待機電流的一千倍
從電流的部份，可以大略判斷出問題點，是否由配件引起或主機板引起，像上圖的電流，就是明顯的 Short circuit current ，但是未達最大值

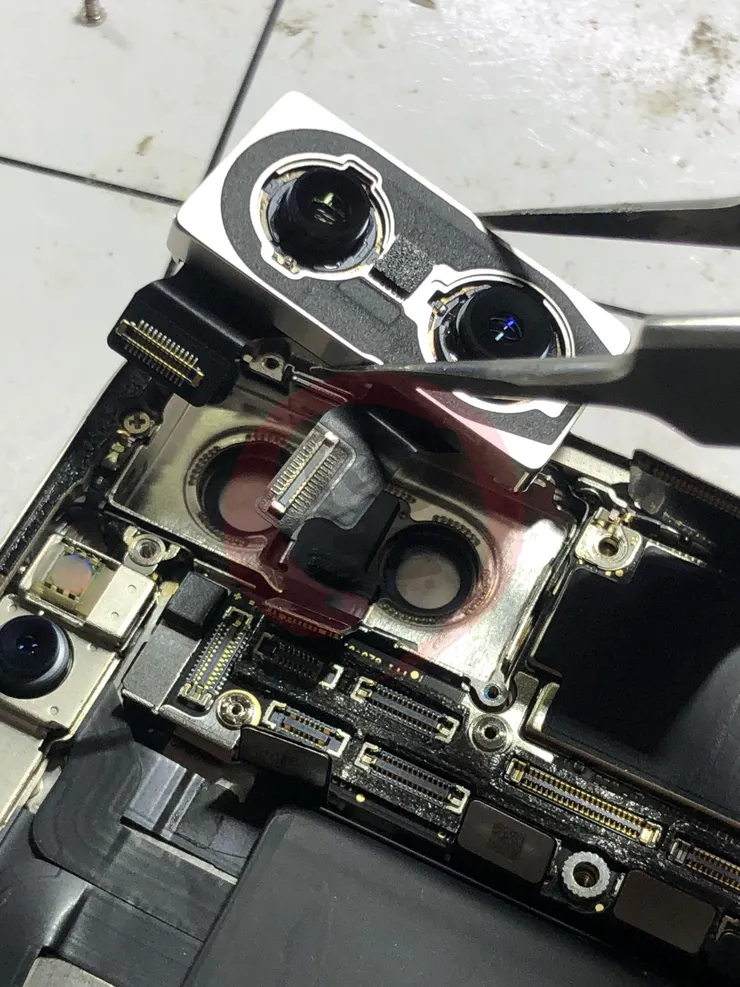

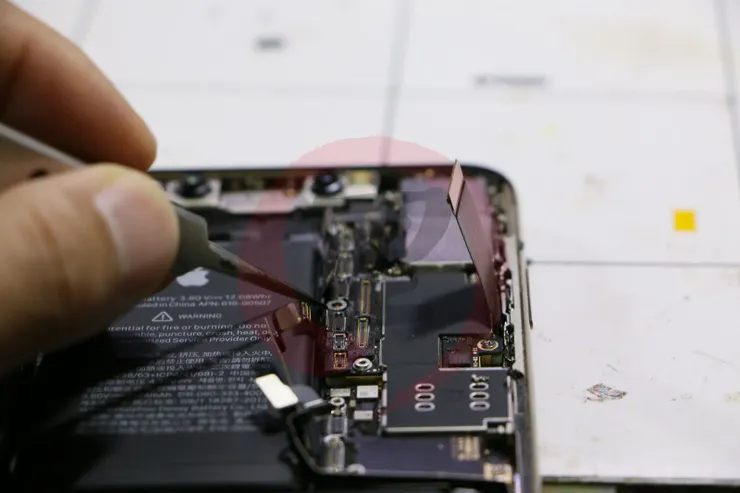

接者就要將主機板卸下，需要將零組件全部卸下，拆解時也避免盡量用手觸碰
iPhone XS MAX 的主機板是採用兩層式設計，所以拆卸後還要先分層
其它零件先防罝保護袋保護好

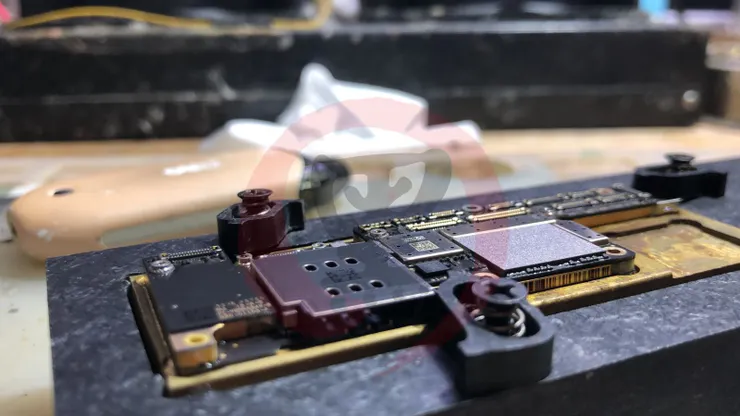

將主機板安裝於加熱平台，設定炸雞腿的溫度，預熱約 5 分鐘

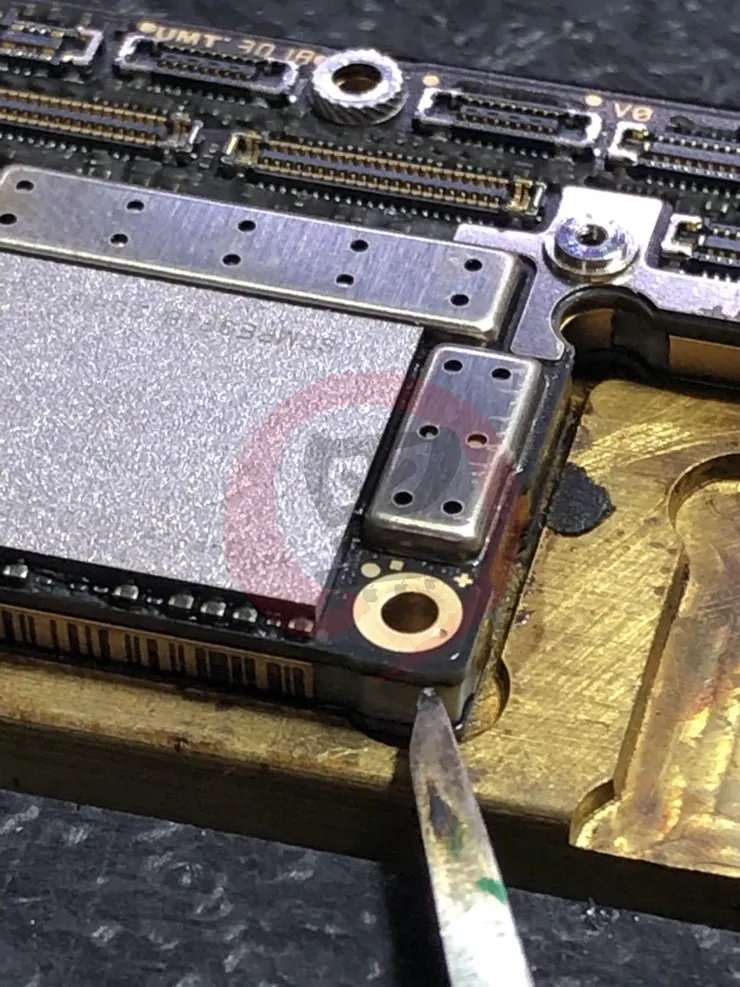

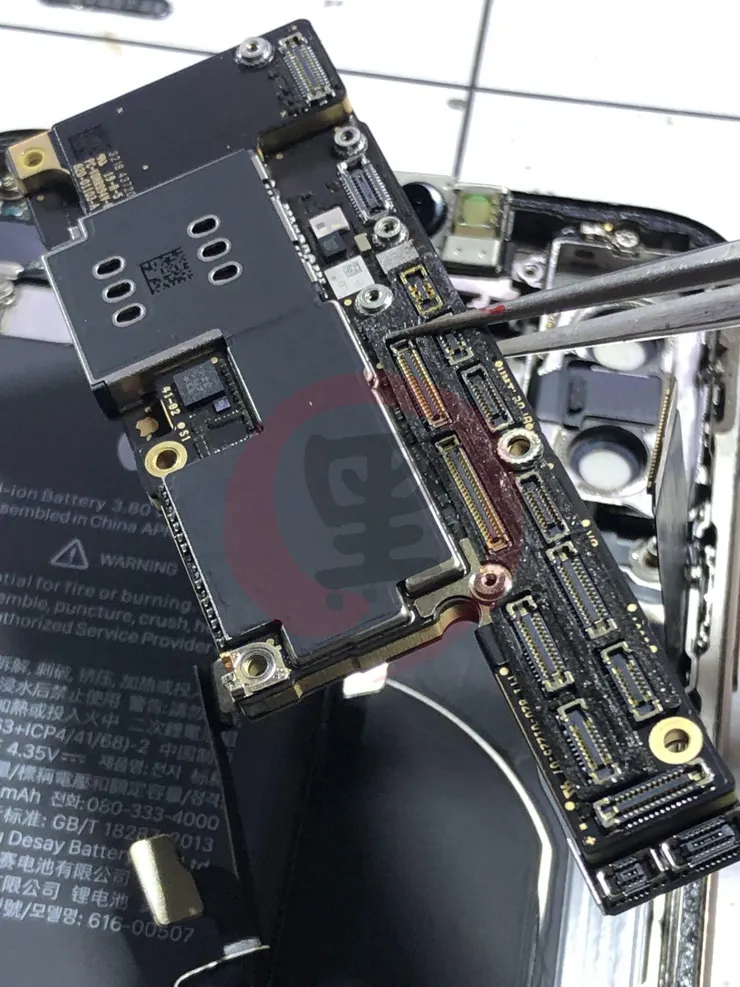

從螺絲孔的位置，插入分層刀，將雙層主機板分離

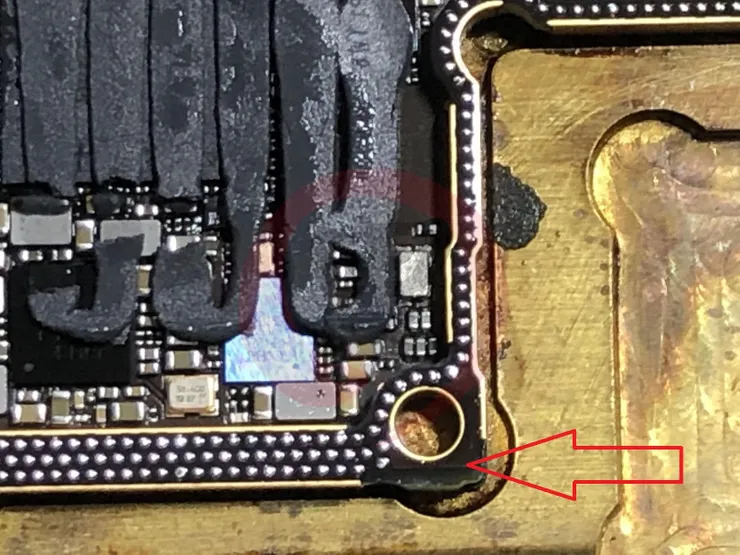

之所以選擇該處分層，因為此處並沒有走線且位置較寬，下刀較好處理
iPhone X / XS / XS MAX 都差不多的概念

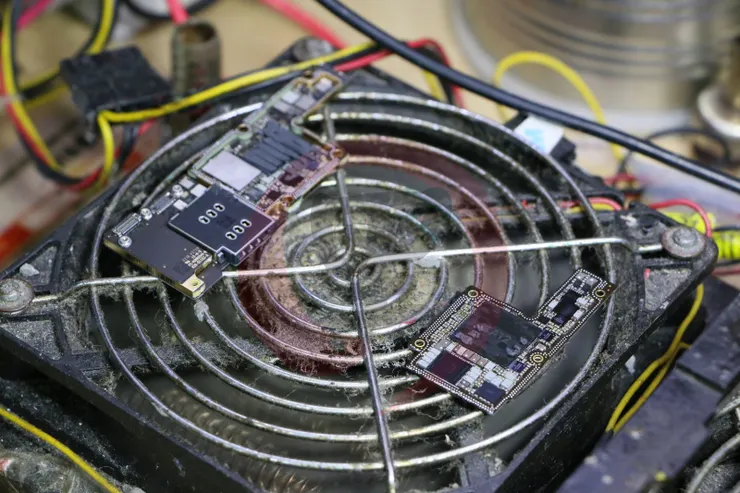

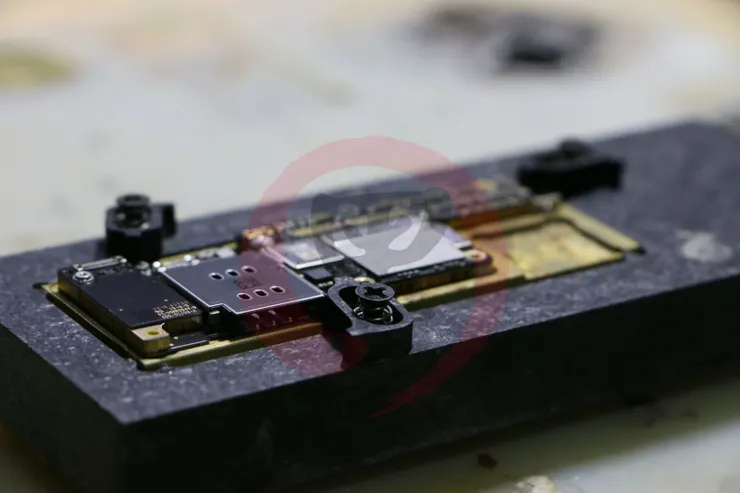

分離後的主機板，進行冷卻後，同樣先以目測的方式檢查
接者就開始分析故障，這種故障算是比較簡單的，上電後短路大電流，一般區分為三組
BATT（已排除）
PP_VDD_MAIN_YANGTZE
PP_VDD_MAIN

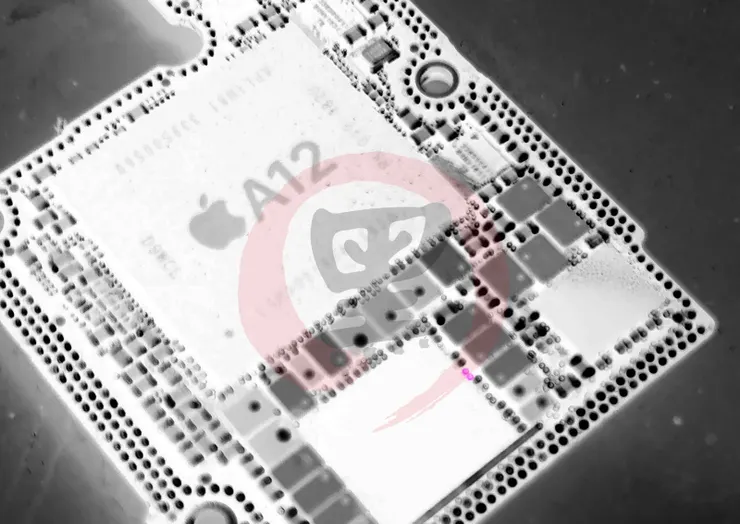

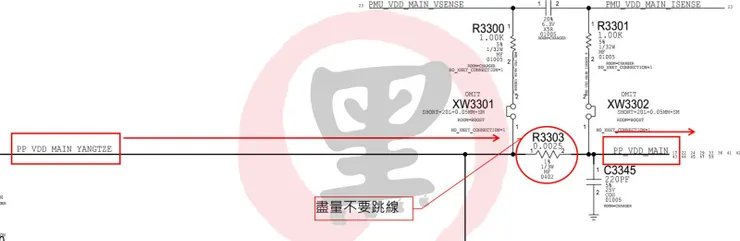

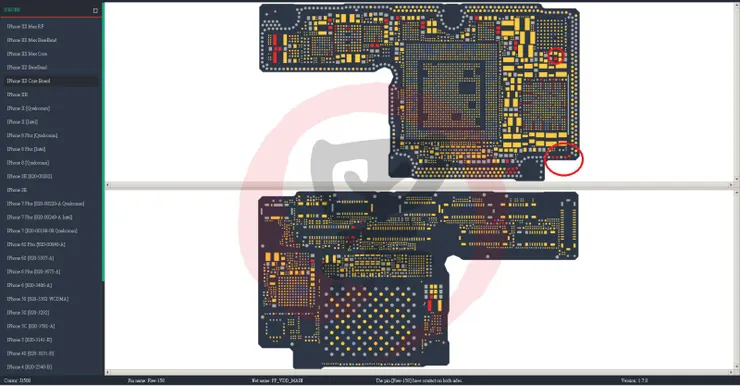

從電路圖中，可以看到 PP_VDD_MAIN_YANGTZE 與 PP_VDD_MAIN 中間有一個 0.0025ohm 的小電阻，該電兩端有 XW 的節點，估計是做檢流使用的，也就是說短路可能是 PP_VDD_MAIN_YANGTZE 或 PP_VDD_MAIN 的某一回路造成的，PP_VDD_MAIN_YANGTZE 本身是由供電晶片產生的，如果斷開 R3303 電阻後 PP_VDD_MAIN_YANGTZE 測量為短路的話，幾乎就可以確定是由供電引起的，若斷開後不呈現短路，那代表是由 PP_VDD_MAIN 由的回路造成的
但若不斷開 R3303 的情況下，去測量 PP_VDD_MAIN_YANGTZE 與 PP_VDD_MAIN 都會得到對地的結果，主要原因是 R3303 是一顆良導體，在不拆除的情況下，由兩處進行測量就知道了

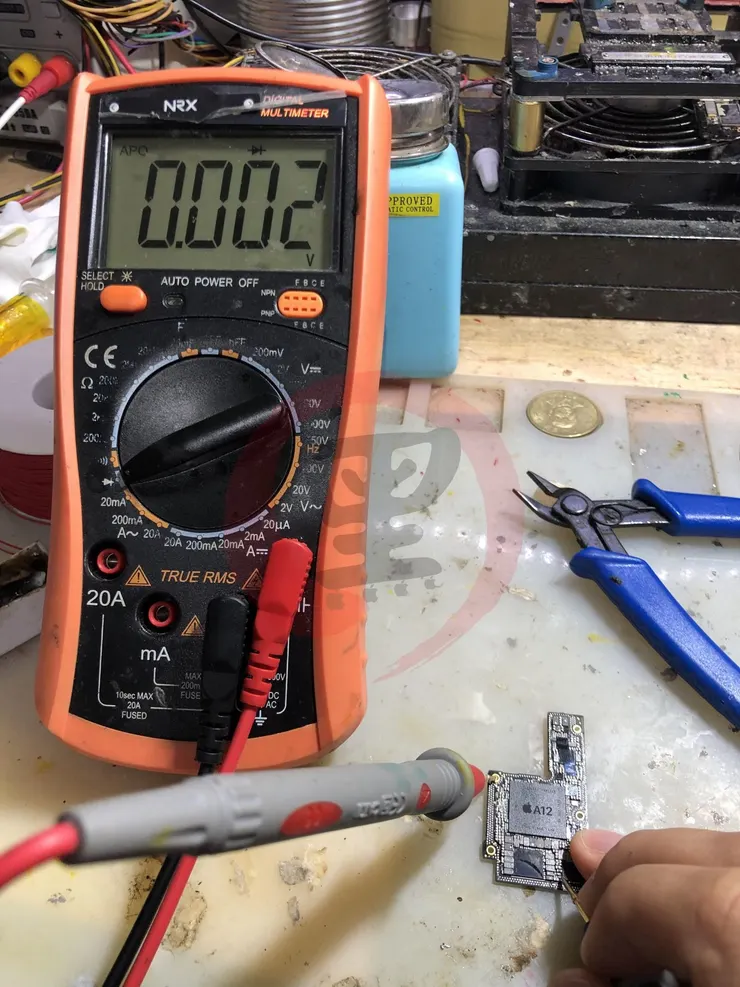

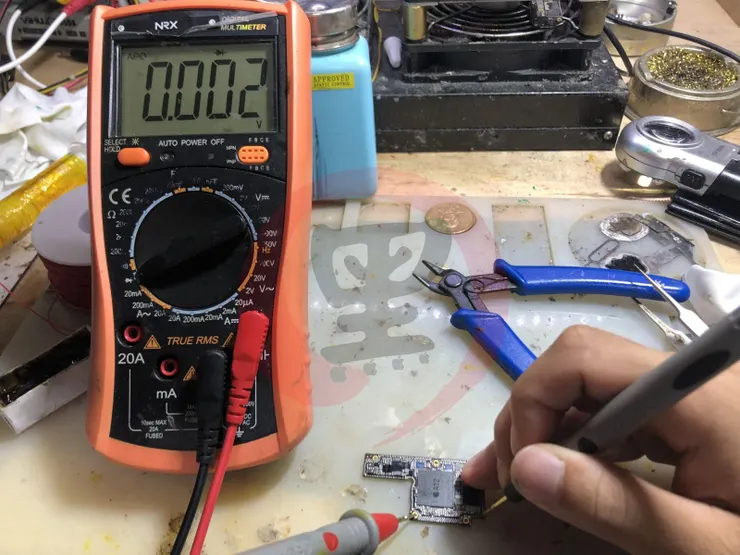

PP_VDD_MAIN_YANGTZE 對地測量數值為 0
PP_VDD_MAIN 對地測量數值為 0

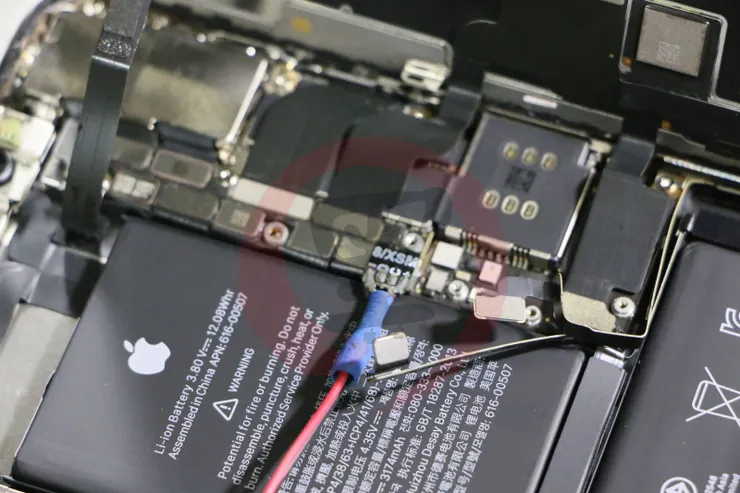

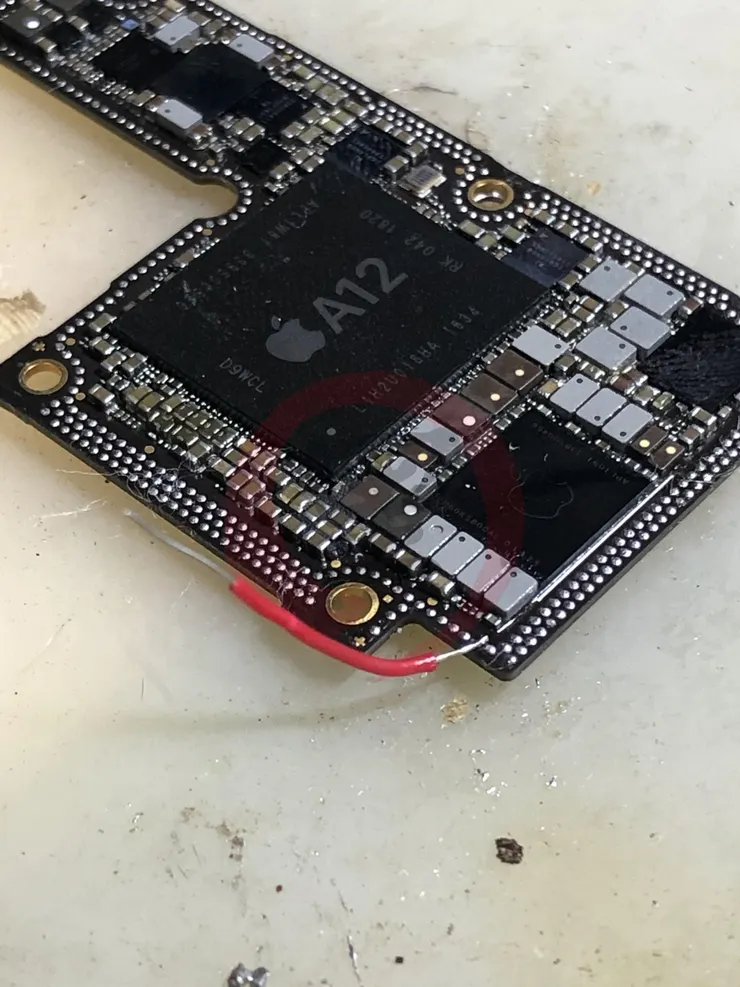

一般造成短路的，多數都不會是 PP_VDD_MAIN_YANGTZE ，客戶送修前有提到，他是插者充電後，一直到後來才發現他掛掉了，如果了解 iPhone 電路分析的話，就會知道，外部若有 5V 進電時，會直接由 5V 轉換成 PP_VDD_MAIN 給主機板工作，如果是由 BAT+ 引起的，那充電晶片會先爆掉，然後在電阻也會直接被幹廢，但從外觀上來看，明顯看不到這樣的問題，所以上電時，不可以從 B+ 位置進電，否則會被擋在充電保護檔住，從外圍直接拉一條 PP_VDD_MAIN 明線出來
1.3A 的電流，會往離地最近的那顆元件衝過去，電流多大就能產生多大的熱能（意示圖）

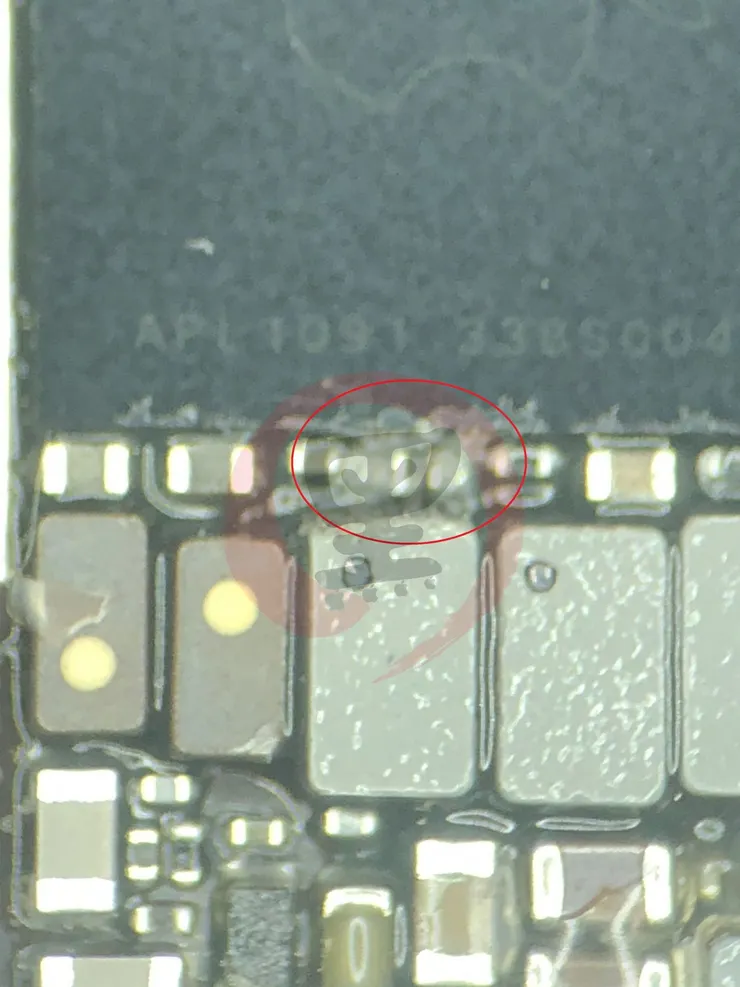

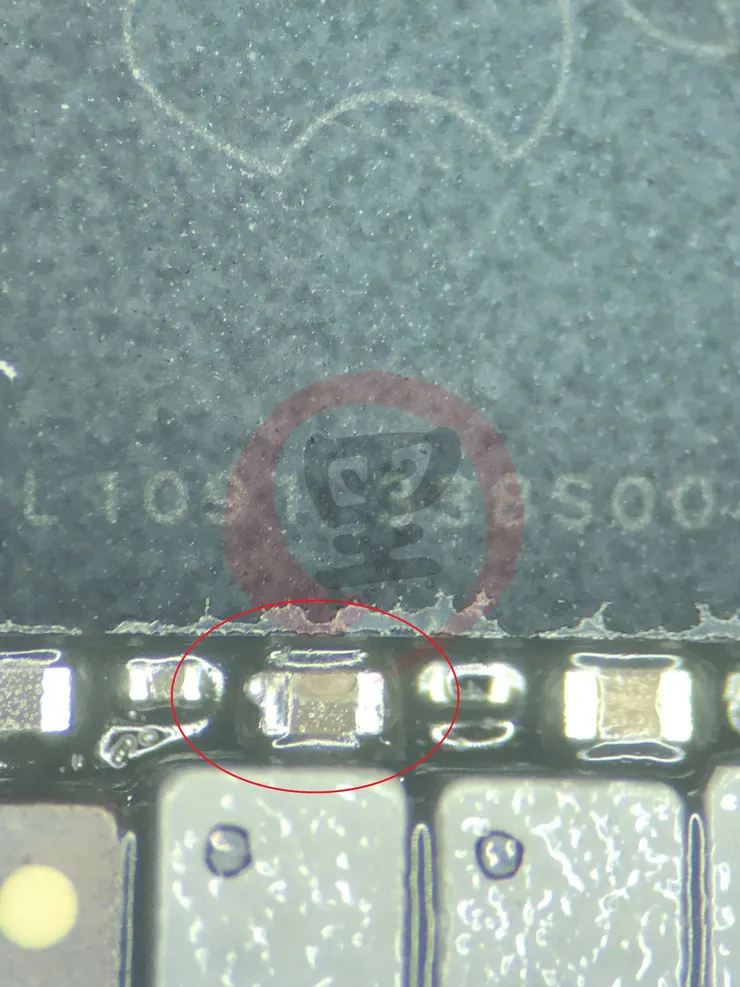

回到實物中，可以看到無極性電容，看起來中間有些爆開，上面呈現焦黃色
這個位置實在是很尷尬，上下緣都有元件，且又都是封膠元件，在取的時候需要一點技巧，千萬不要硬拔，往往很多人就是硬拔，然後把板層線一直弄斷了

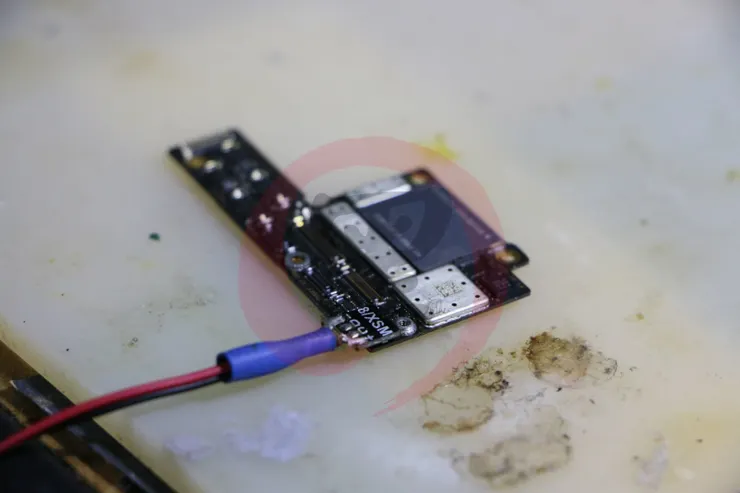

拆除故障元件後，單板層接上直流電源供應器
單層板開機，電流峰值 125A~1.3A

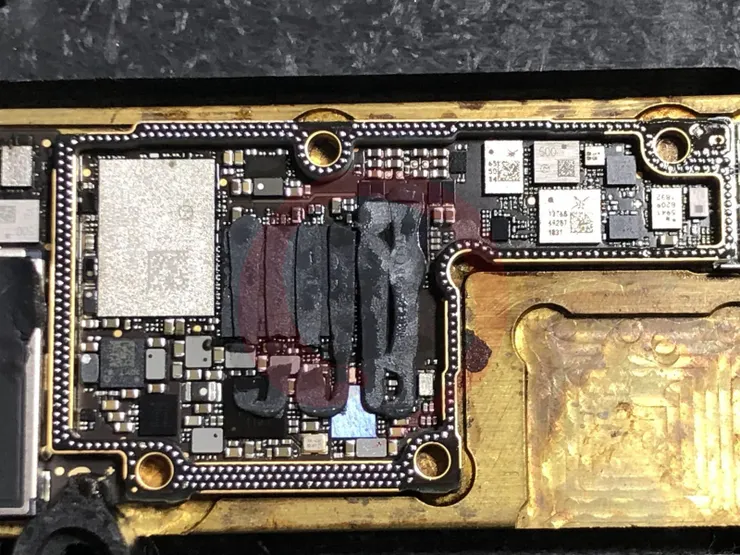

確認開機部份正常，將下層板塗上散熱膏

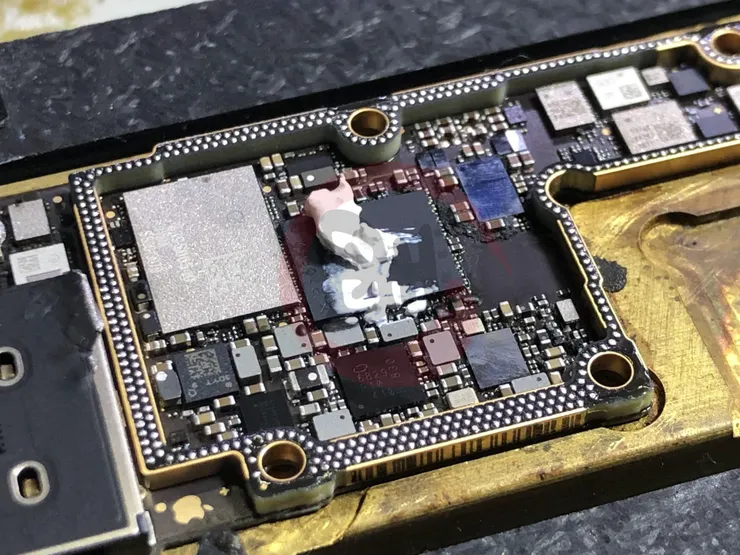

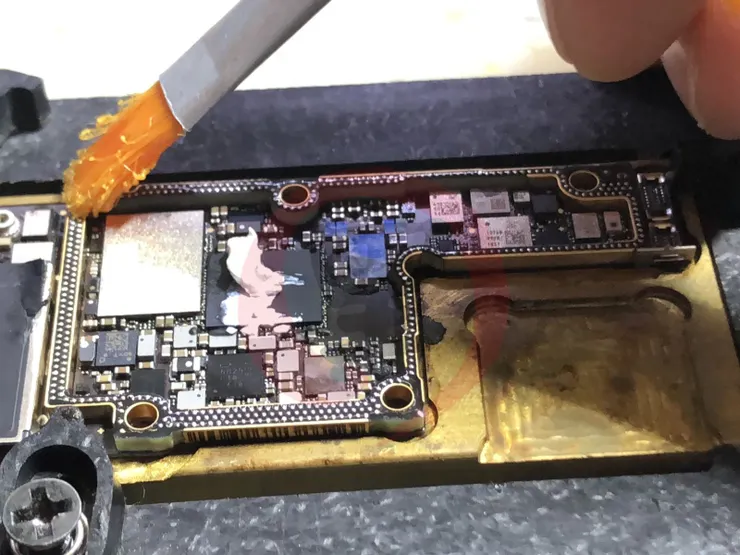

預熱 100 度後，刷上助焊劑
雞腿回炸
主機板結合後，開始組裝
全機組裝後，將顯塵燈打開，擦除內部殘留的指紋與灰塵，盡最大可能保持乾靜
收工！自己動手，豐衣足食～～
這是一個較簡單的主機板故障維修，也讓大家能了解，做主機板的人都在幹些什麼事！？
