[ETL] Nifi 初體驗 - Join

更新於 2024/10/25發佈於 2021/10/26閱讀時間約 8 分鐘

解決完Inert的問題之後，下一個想在測試的流程就是SQL中的Join，是因為這方式在原本的ETL工具中使用最多功能。

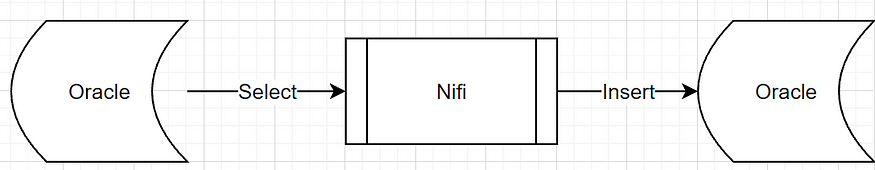

簡單的說明流程:

Join Flow

在測試Join的時候，遇到了很多問題，除了Solution非常的少，大多的建議都是Nifi並不適合使用SQL中的Join。有幸可以找到這篇文章，雖然我們使用的資料來源不一樣，但依照相同的設定與概念建立Nifi，還是可以達到一樣的效果。
Reference : https://medium.com/@surajnagendra/merge-csv-files-apache-nifi-21ba44e1b719

在Nifi的設計如下:

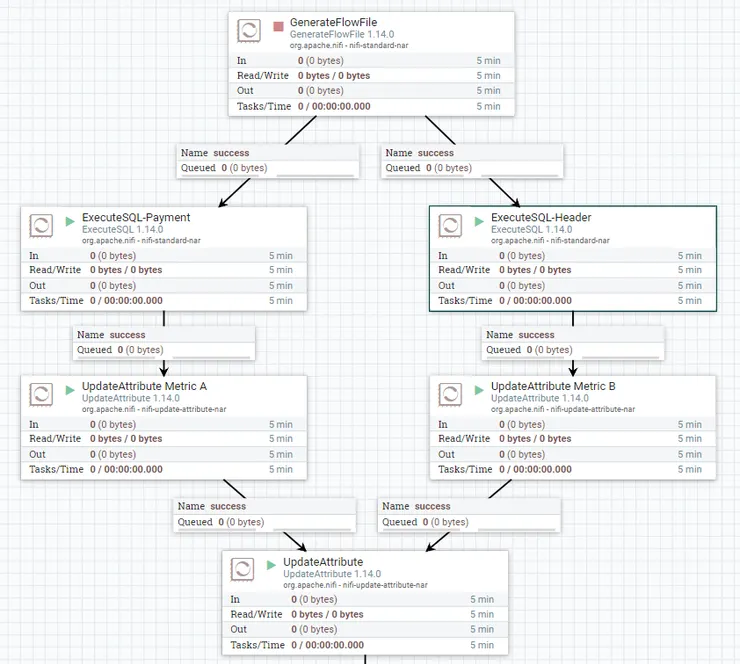

Nifi Join Setting — 1

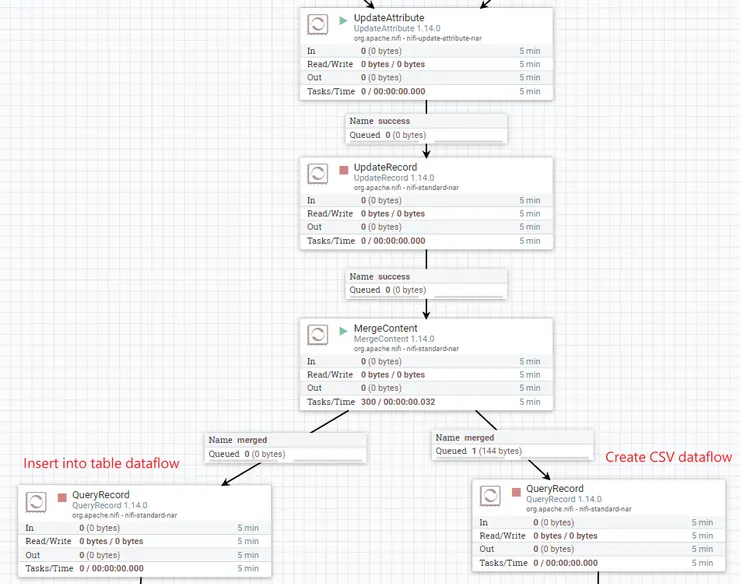

Nifi Join Setting — 2

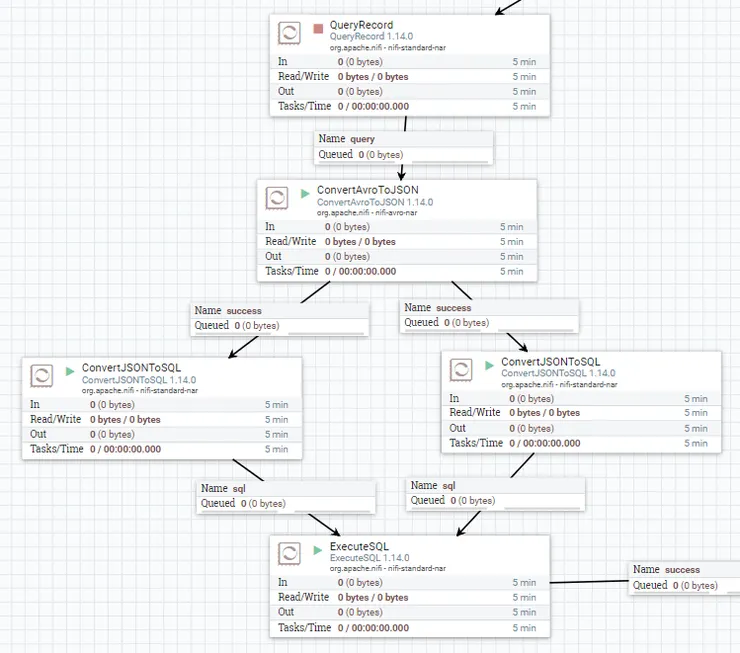

Nifi Insert Setting

設定的方式區分為兩個區塊，區塊一是指Process表面的設定，區塊二是指Flow Configure中Reader和Write的設定。

區塊一說明:

1. ExcuteSQL: 從DB倒出資料的Process. 其實在Nifi中，可以導出SQL的Process 很多，除了這個以外，還有先前有提到的QueryDatabaseTable，我並沒有很專研Nifi，但就功能性來說ExcuteSQL還有包含Pre-SQL與Post-SQL，在設計上因為最終是希望可以將資料寫入DB中，因此可以在這Process搭配Delete SQL。另一方面，這Process也可以搭配控制流程的GenerateFlowFile，因此就選擇了這個Process。但相信越是簡單的Process一定也有它的道理。

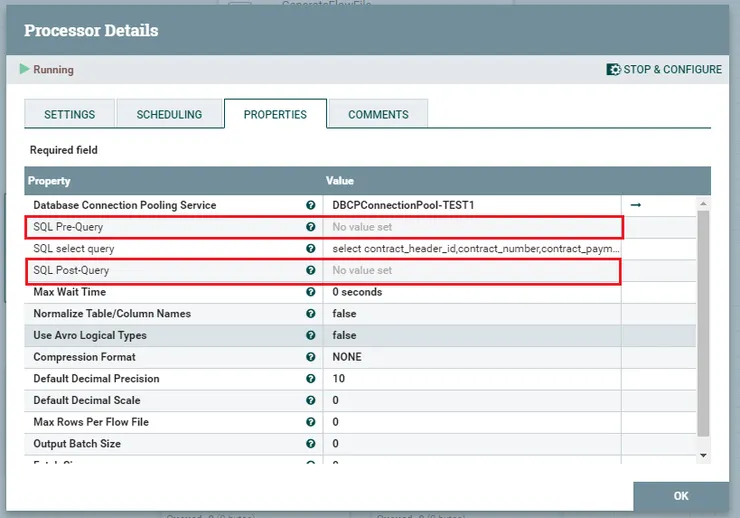

ExecuteSQL Setting

2. UpdateAttribte for classfing ata : 在流程中有兩段UpdateAttribute的Processes，在這一段主要是區分資料流，各自給予參數與相對的值，此設定是要在流程後利用此參數來區分資料，才能進行Join。
Attribute Description:

fragment.index = 0, 1. → 此參數為MergeContent使用。
metric = a, b.

MergeContent詳細說明可參考官方文件: https://nifi.apache.org/docs/nifi-docs/components/org.apache.nifi/nifi-standard-nar/1.6.0/org.apache.nifi.processors.standard.MergeContent/index.html

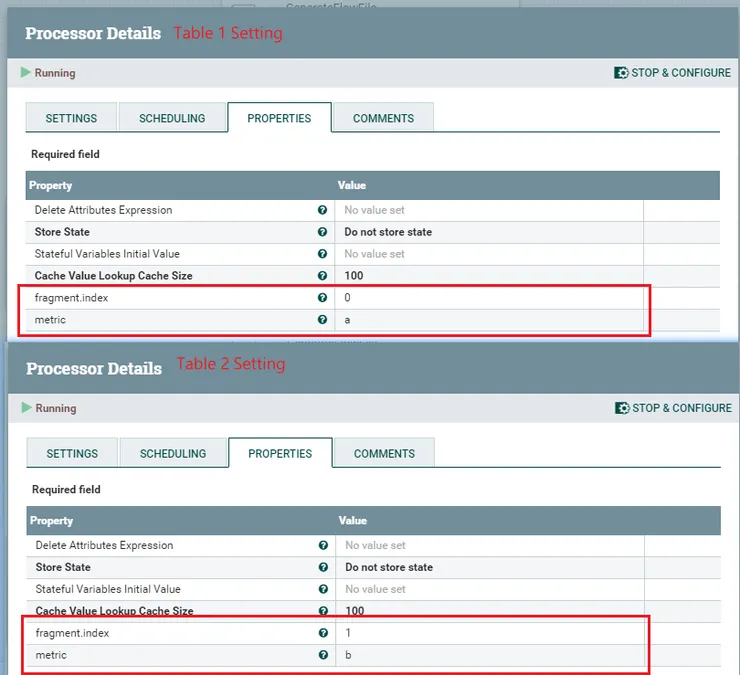

UpdateAttribute Setting for classifying

3. UpdateAttribute for Joining style : 流程中的第二段參數設定，主要是要設定Join 的型態。
Attribute Description:

fragment.count = 2.
fragment.idenifier = X，以上的參數設定，也適用於MergeContent
schema.name = metric.

詳細說明可參考官方文件: https://nifi.apache.org/docs/nifi-docs/components/org.apache.nifi/nifi-standard-nar/1.6.0/org.apache.nifi.processors.standard.MergeContent/index.html

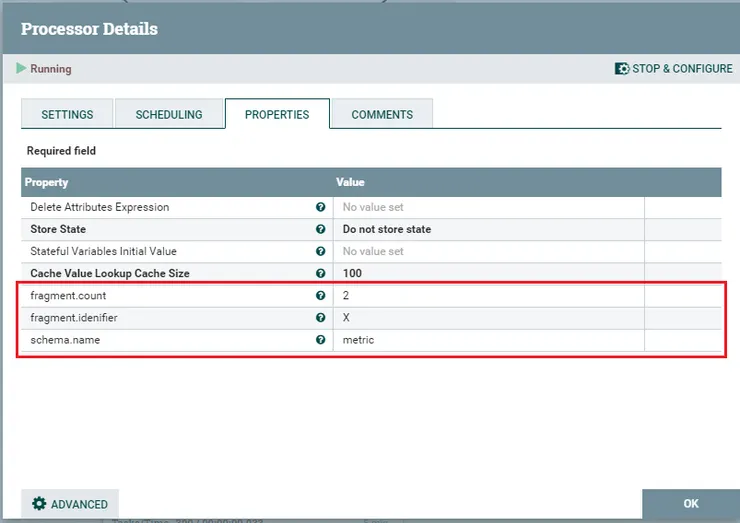

UpdateAttribute for Joining style

4. UpdateRecord:對 record 設定參數。
Attribute Description:

/m = ${metric}. ← 此寫法是抓取此流程以上的Processes中有參數設定寫入的參數值。

${metric} value

UpdateRecord Setting

5. MergeContent : 這個Process是讓我在測試Join時，撞到最多牆的一個地方，在merge時，是利用先前設定的參數進行的，相關的參數可以參考官方文件。

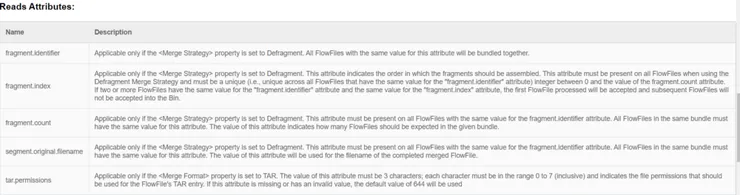

MergeContent description

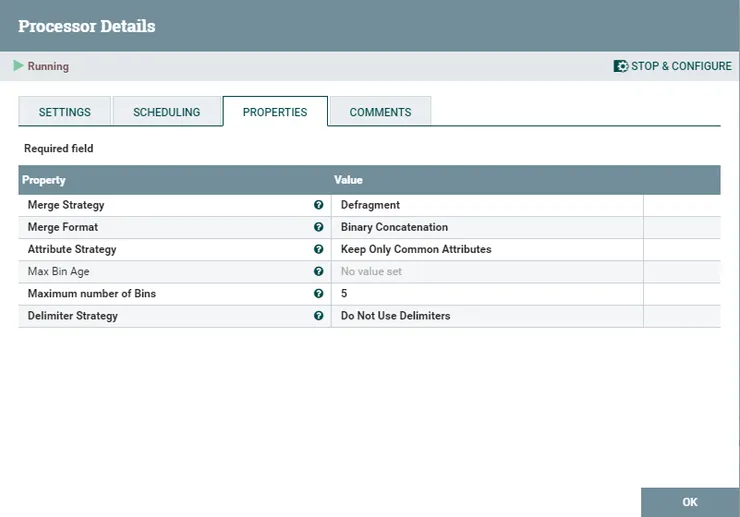

MergeContent Setting

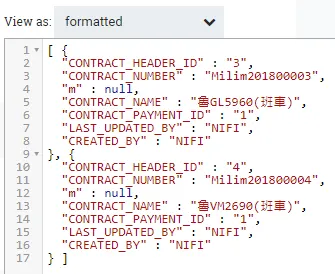

the view after merging

6. QueryRecord: 使用SQL來將已經做分類的資料流，利用參數設定來進行Join。
Attribute Description:

query:

attribute query setting

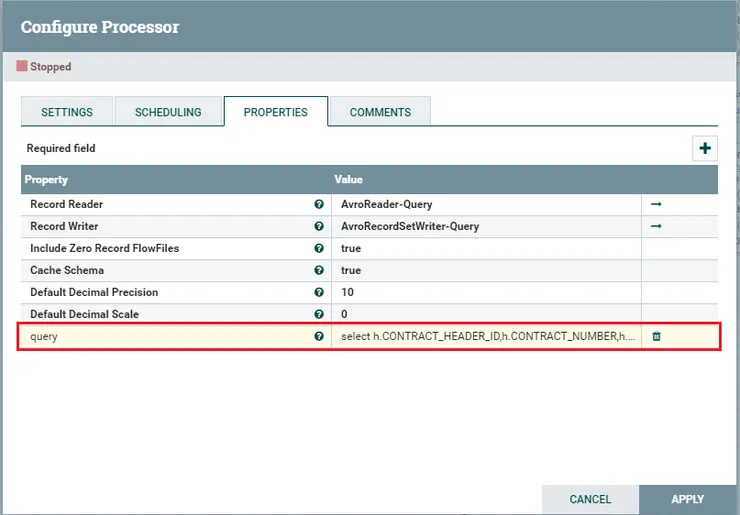

QueryRecord Setting

以上就是Join"表面"的區塊一設定，細節藏在魔鬼中。

關鍵的設定看到在UpdateRecord中的Record Reader和Record Write，這就是Join真正的驅動者。

區塊二設定:
在第一個出現Record Reader and Write的Process是在UpdateRecord.

Record Reader : AvroReader.

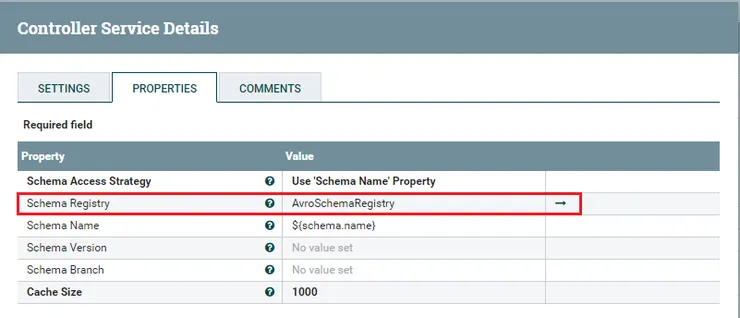

AvroReader Setting

Record Write : AvroRecordSetWriter.
Setting Description:

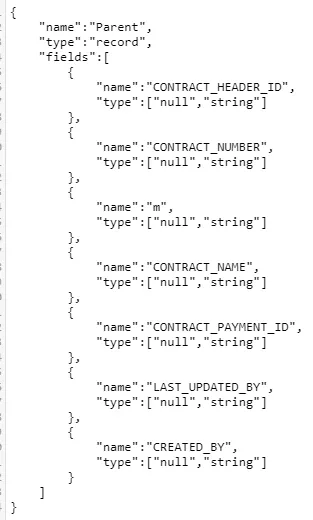

a. Schema Access Strategy (very IMPORTANT): AvroSchemaRegistry.
b. Schema Name : ${schema.name}. 這部分一樣式擷取傳入的FileFlow中參數 schema.name的值。

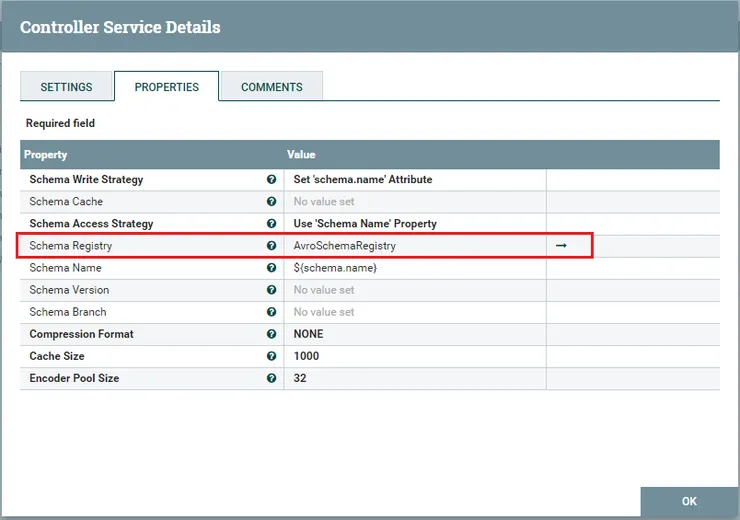

AvroRecordSetWriter Setting

第二次出現Reader and Write的設定是在QueryRecord，設定內容如下:

Record Reader: AvroReader-Query.
Setting Description:
a. Schema Registry: AvroSchemaRegistry.
b. Schema Name : ${schema.name}.這部分一樣式擷取傳入的FileFlow中參數 schema.name的值。
