市售LED 緊急停電照明燈最常遇到的故障是電池壞了,電池無法充電或是Ni-cd 鎳鎘電池記憶效應致電容量變小,更換電池後停電照明燈又可繼續工作好幾年...
工作原理簡述
市電 AC 110V 進入後, 經由電源轉換後, 提供 DC 3.x~4.xV 輸出為電池充電; 當市電停電時, 電池電量轉為輸出點亮 LED 作緊急照明用。
老款的停電照明燈使用6V鉛酸蓄電池+鵭絲燈炮, 較新款的停電照明燈多使用3段串連Ni-cd 鎳鎘/Ni-MH 鎳氫電池的3.6V + LED ; 使用3.6V + LED的停電照明燈在重量上減輕很多, 掛在牆頭被重物掉落敲擊的陰影也小多了。6V, 3.6V的電壓不同, 電路設計亦不同; 原充放電線路僅適用 Ni-cd 鎳鎘 或 Ni-MH 鎳氫充電電池, 勿改裝使用鋰電池或一次性(乾電池)。 停電照明燈使用Ni-cd 鎳鎘電池原因主要是因為便宜。停電照明燈也較不會使用鋰電池作儲能。鋰電池相對不安全,過充過熱很容易起火或爆炸,使用鋰電池的產品要符合的法規標準更嚴苛。
改裝電池套件優點:
1. 可換裝不同容量電池, 容量愈大照明時間愈長(充電時間也會拉長)
2. 一勞永逸: 日後電池壽命終了, 再換一組電池即可工作
3. DIY 無價
缺點:
1. 多花錢, 多個電池盒的成本; 電池升級也要 coco
2. DIY 無價, 也有可能被視為胡搞 .....會被唸喔
改裝部份: 把舊電池移除 -> 換新電池盒 -> 裝上電池
DIY 難易度: 初級
所需基本工具: 十字起子
進階工具材料(不一定要用到, 若有會更理想): 束線帶, 尖嘴鉗; 打火機(用於熱縮套管)
電工常識需求: 端子(接頭)極性判斷

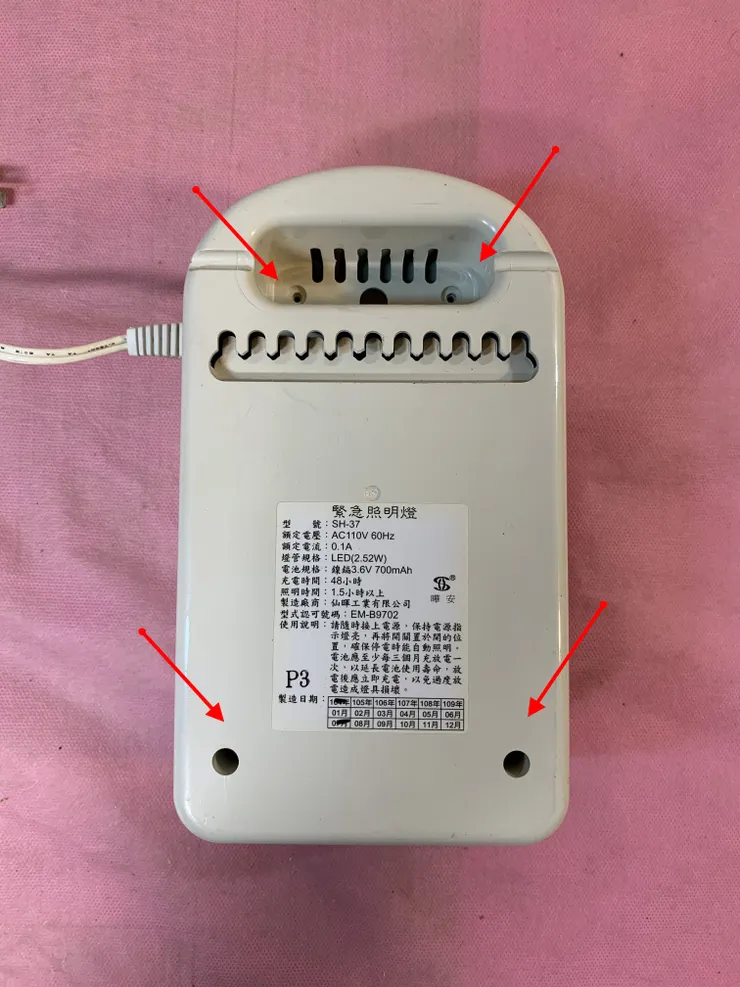

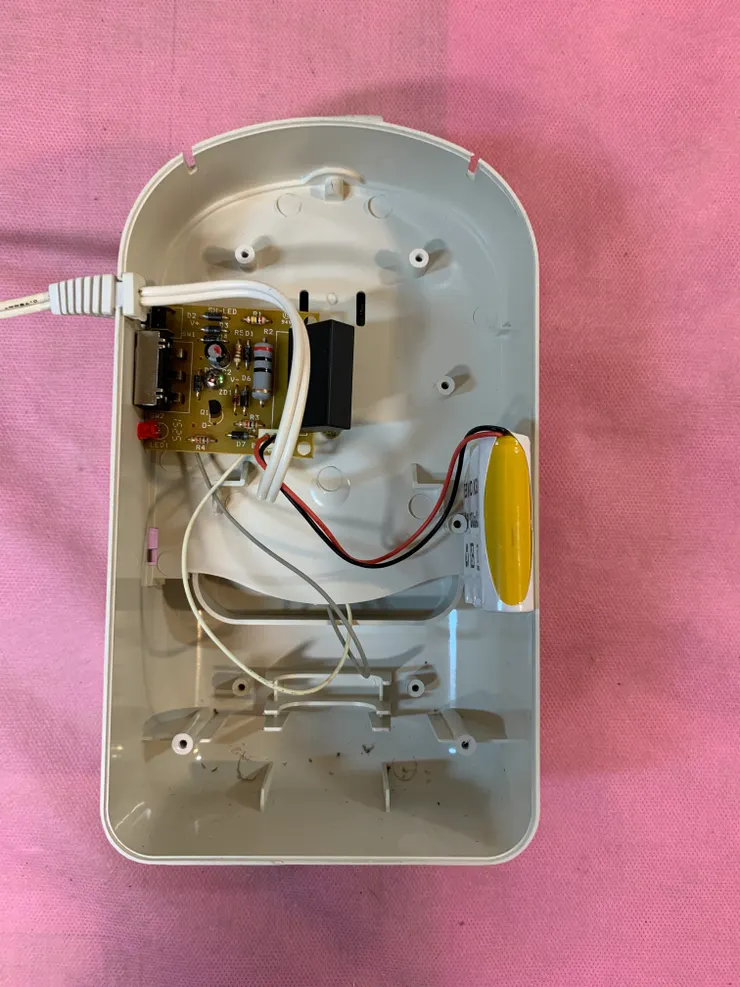

移除後蓋, 看到內部很簡單, 它的機殼應是與早期使用铅酸電池的停電照明燈共用
移除後蓋

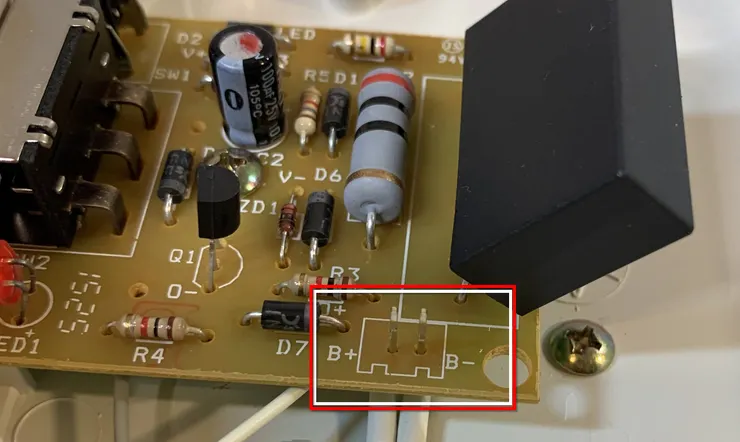

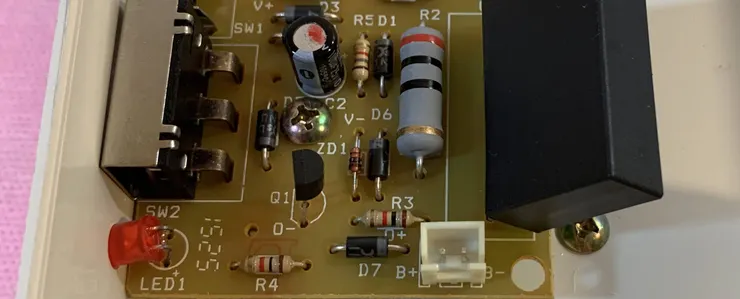

請注意充電板上 電池端子公座(白色塑膠)的極性,接回新電池時勿接反

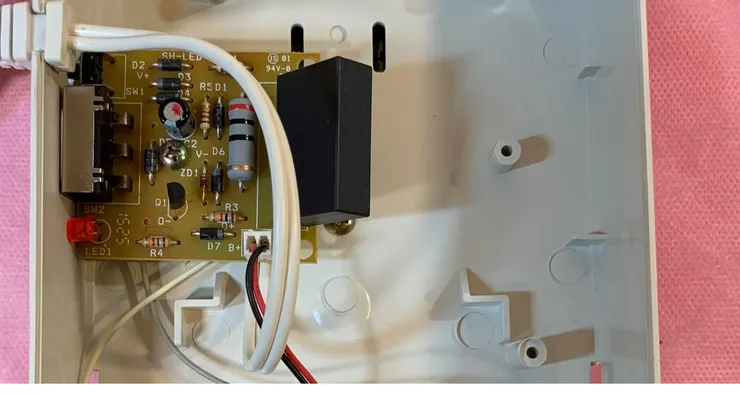

拔除舊電池
這個舊電池包是有帶接頭(端子)的, 端子的間距是 2.54mm, 找不到直接符合舊端子的電池盒, 只能找到這種也是帶 2.54mm 間距端子的電池盒

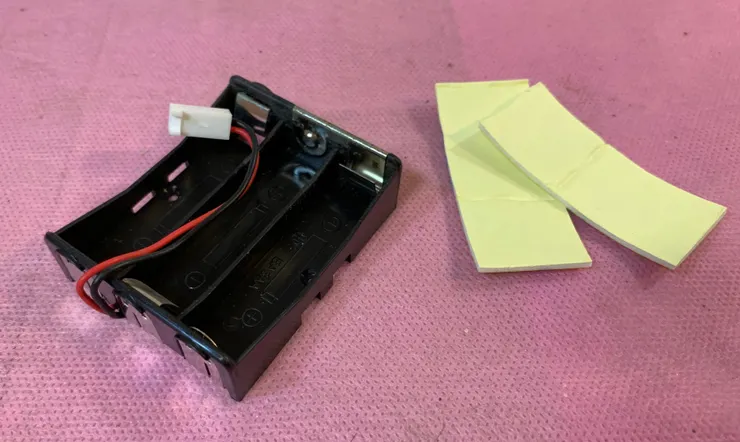

電池盒 (AA x3) 可裝三顆三號電池
端子不同款, 怎辦?

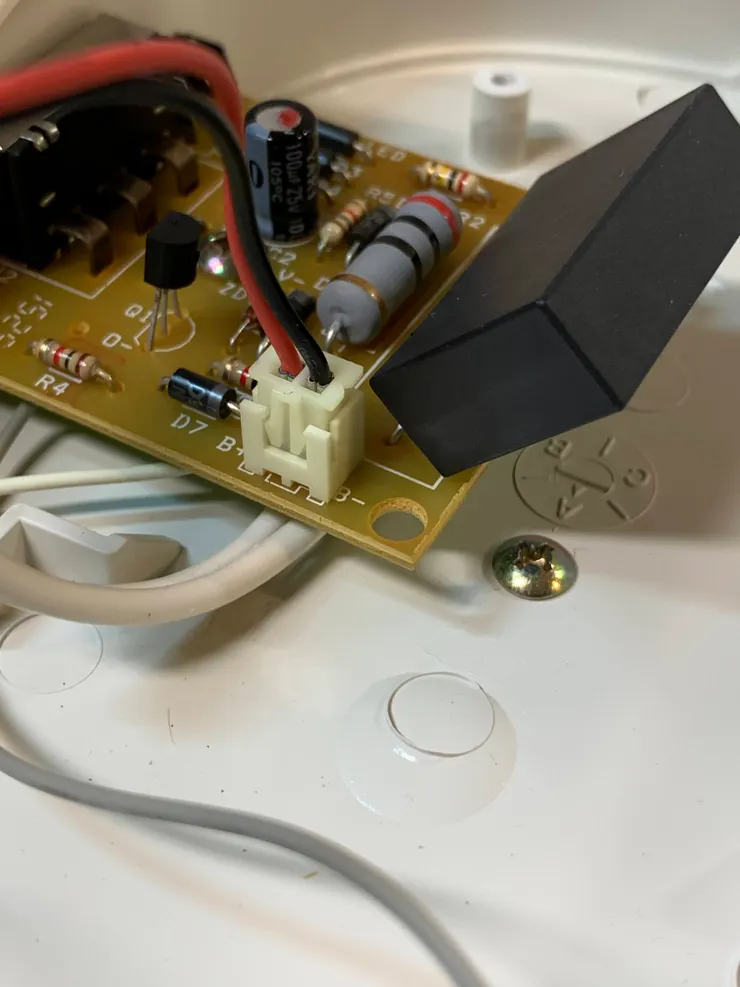

解法1, 把充電板上 電池端子公座的白色塑膠部份用尖嘴鉗拔掉不用
優點: 省事, 免接線
缺點: 有端子跳脫脫離的疑慮

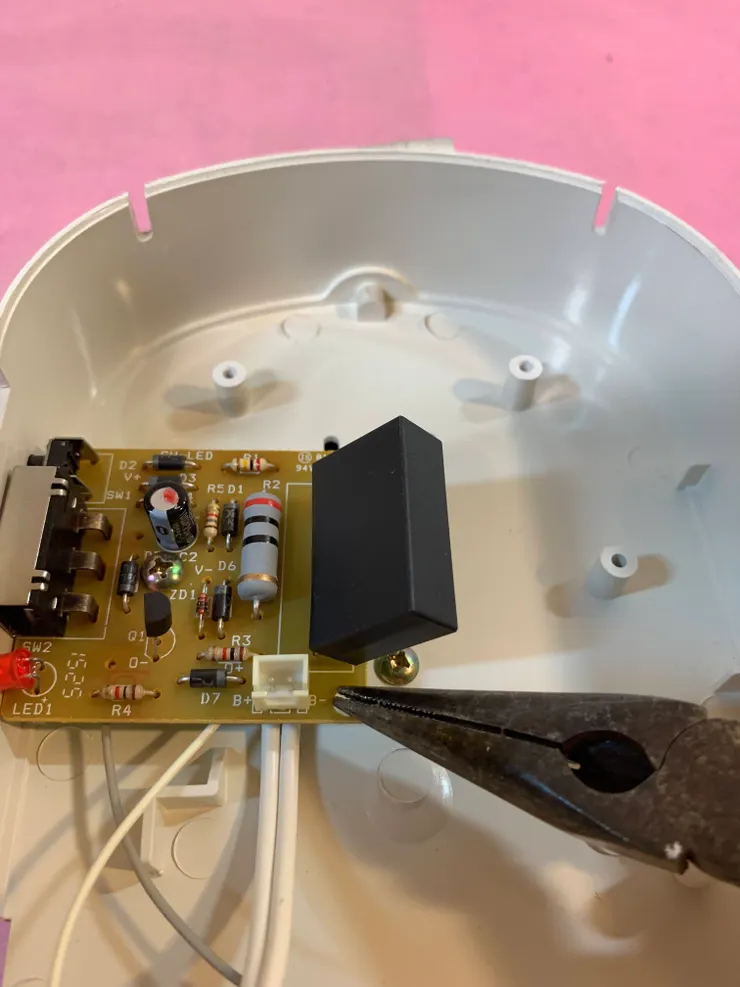

出動尖嘴鉗

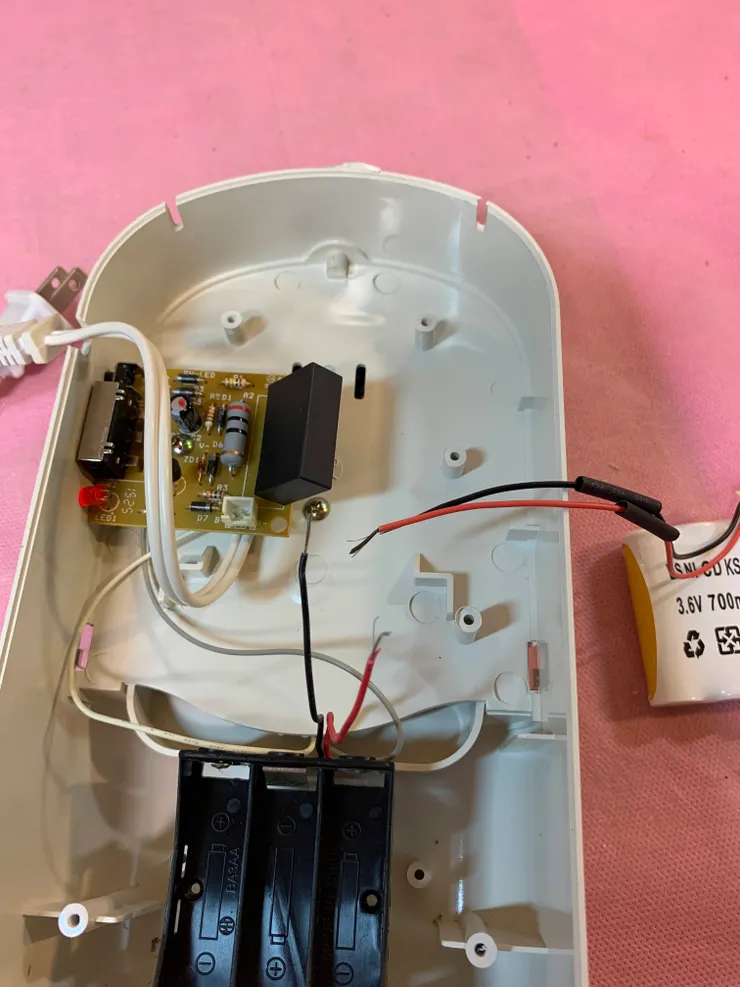

解法2, 使用舊電池包的紅黑 DC 電源線, 剝線轉接電池包舊線 至 電池盒電源線
優點: 無端子跳脫之虞; DC 電源線長較長, 可擺至配重更好的位置
缺點: 需接線; 厚工
** 注意, 使用熱縮套管作絕緣時, 記得先套管再剝線, 避免剝線後直接纒繞, 就 #$%^&X 了; 忘了套熱縮套管就直接用絕緣電氣膠帶也可以達到絕緣效果

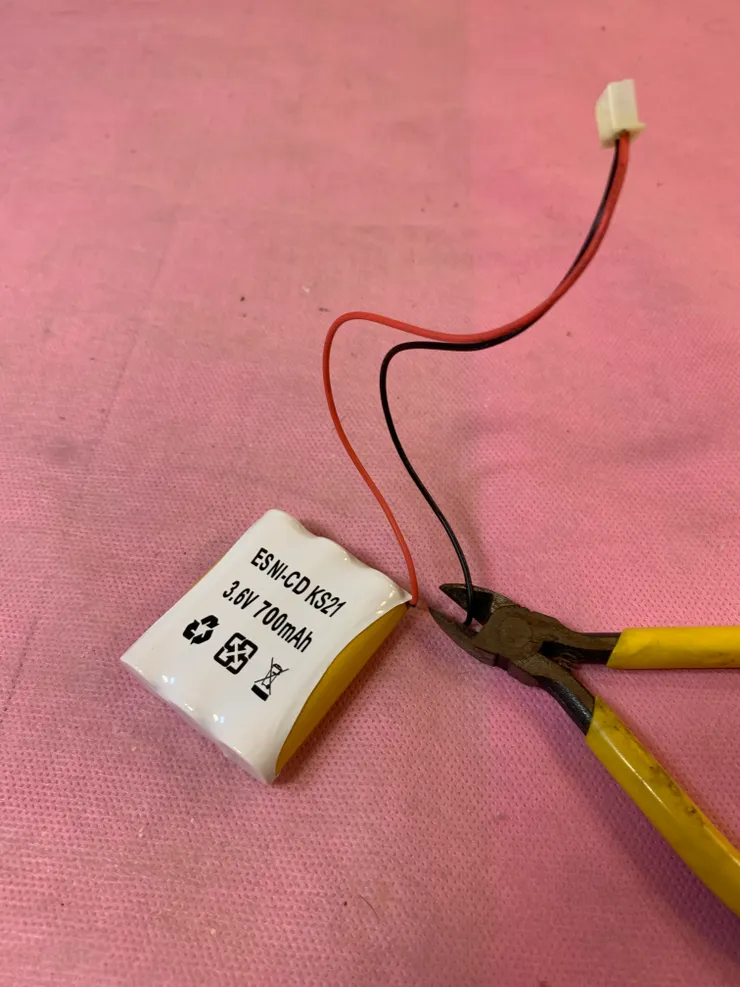

出動斜口剪。
為安全起見, 避免兩條帶電電線一齊剪斷, 要分開一次剪一條
使用舊電池包的電源線及端子
剝線
準備纒線了
這種應用電流不大,線徑不大, 確實接纒好就行了
有極性: 黑—黑, 紅—紅

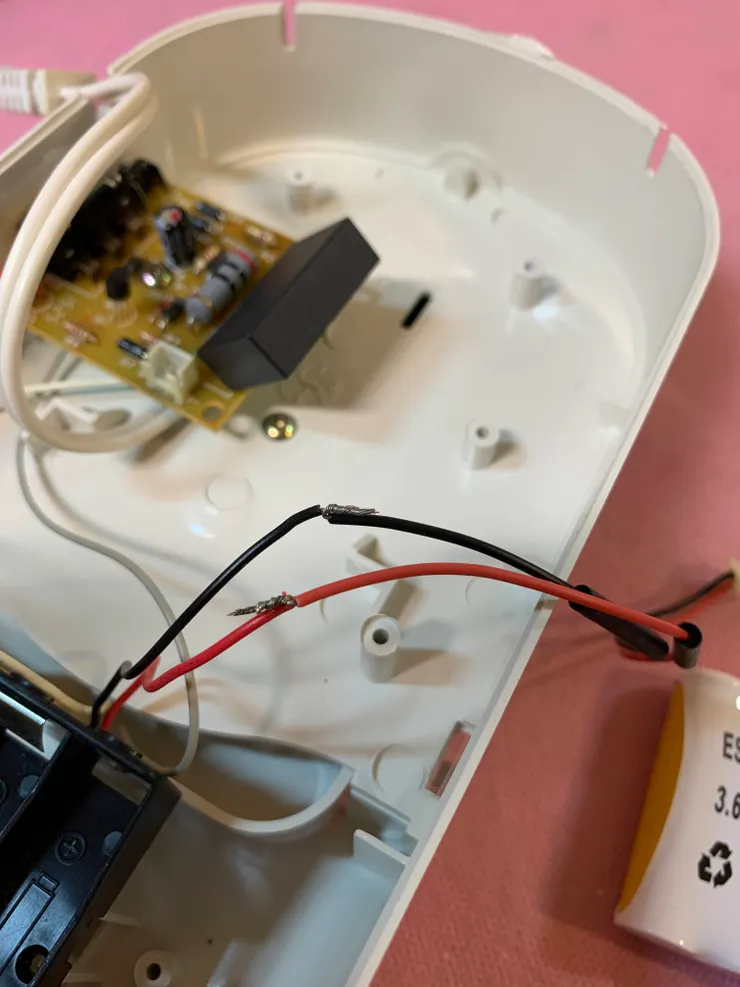

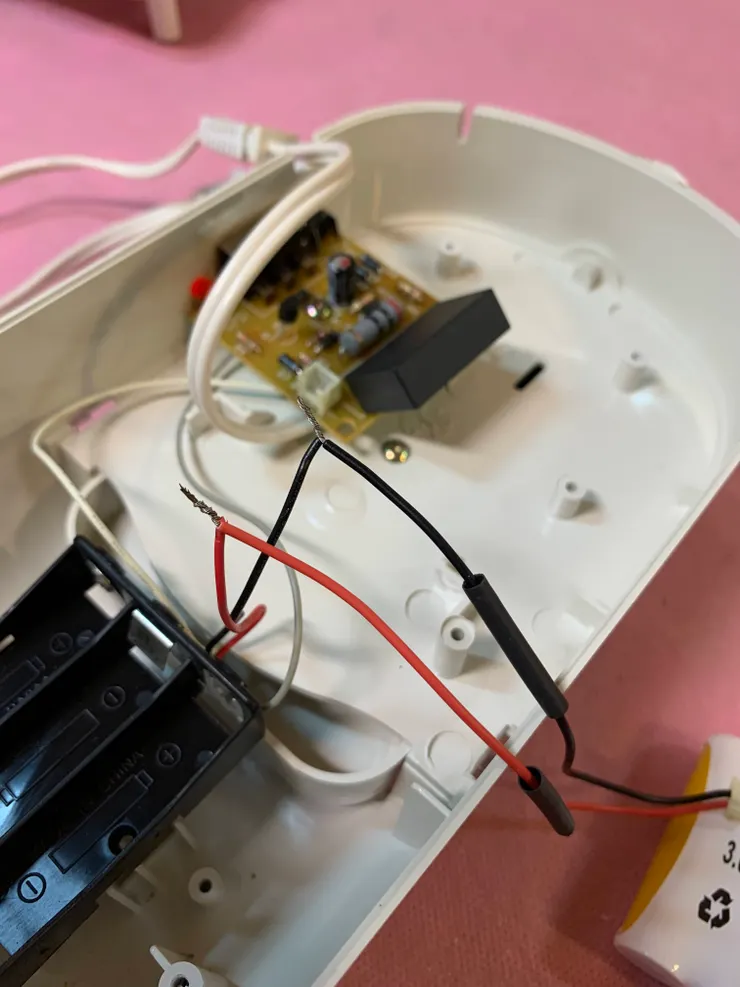

纒線

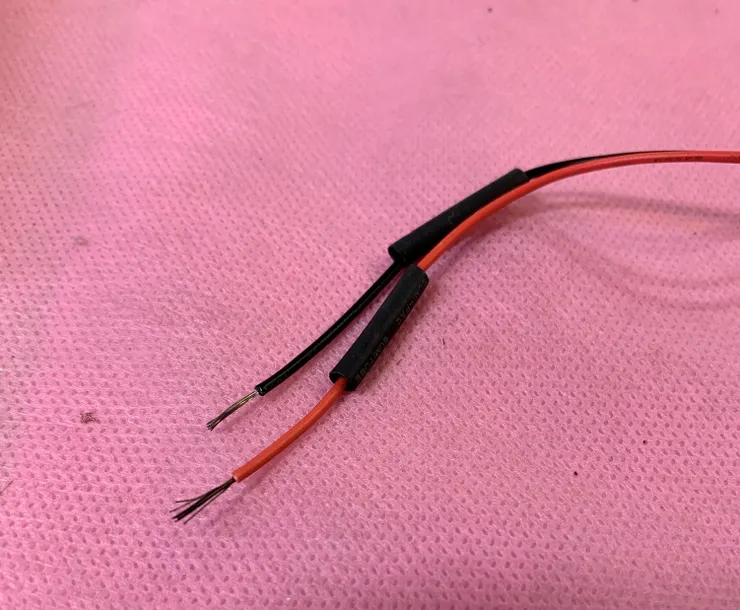

封管前
套管

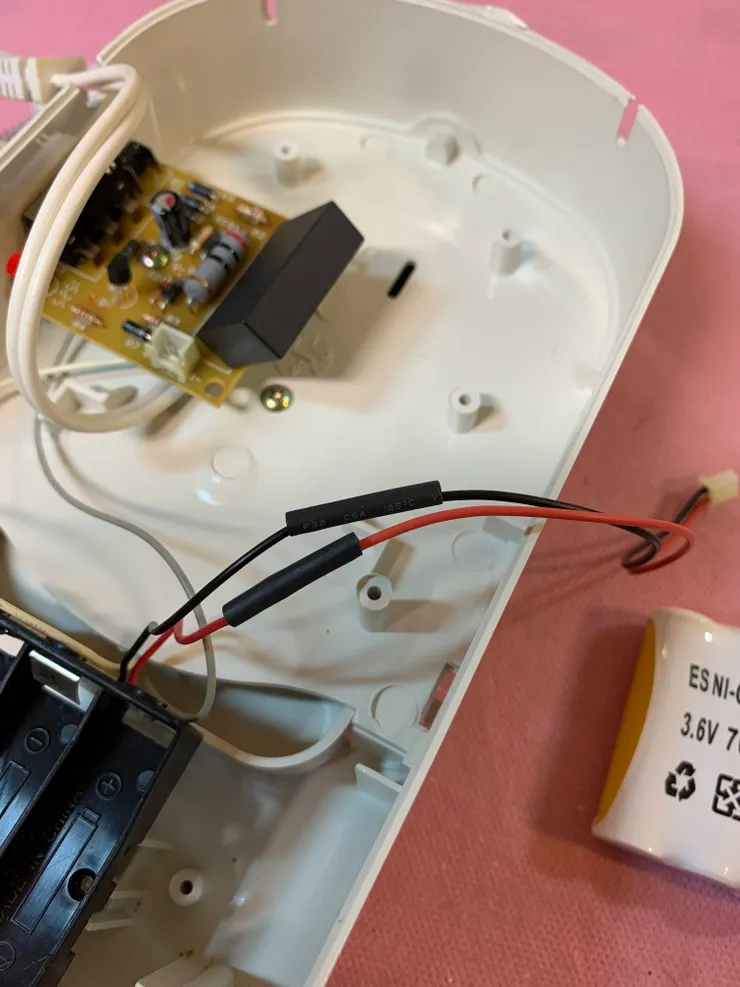

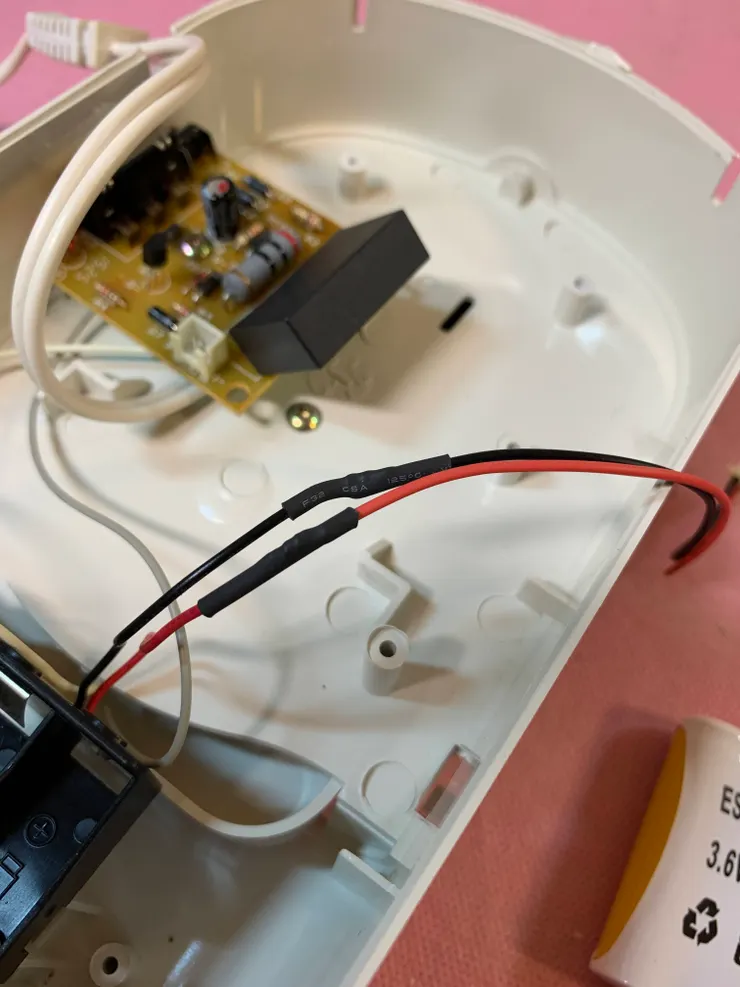

封管了
搭配的一組公母端子

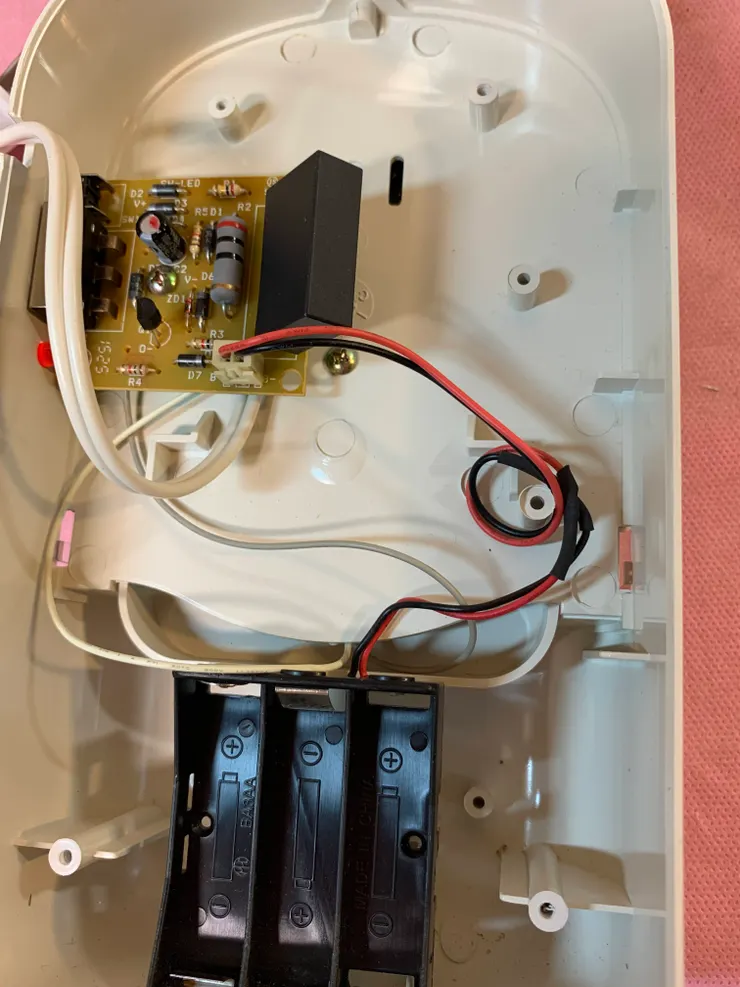

理線

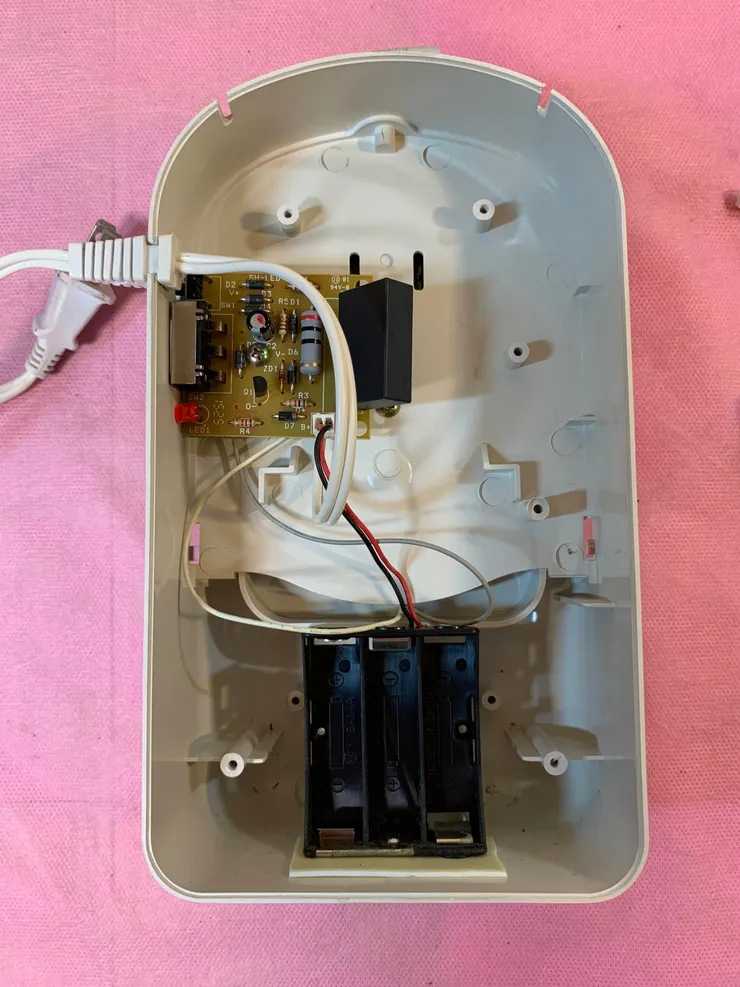

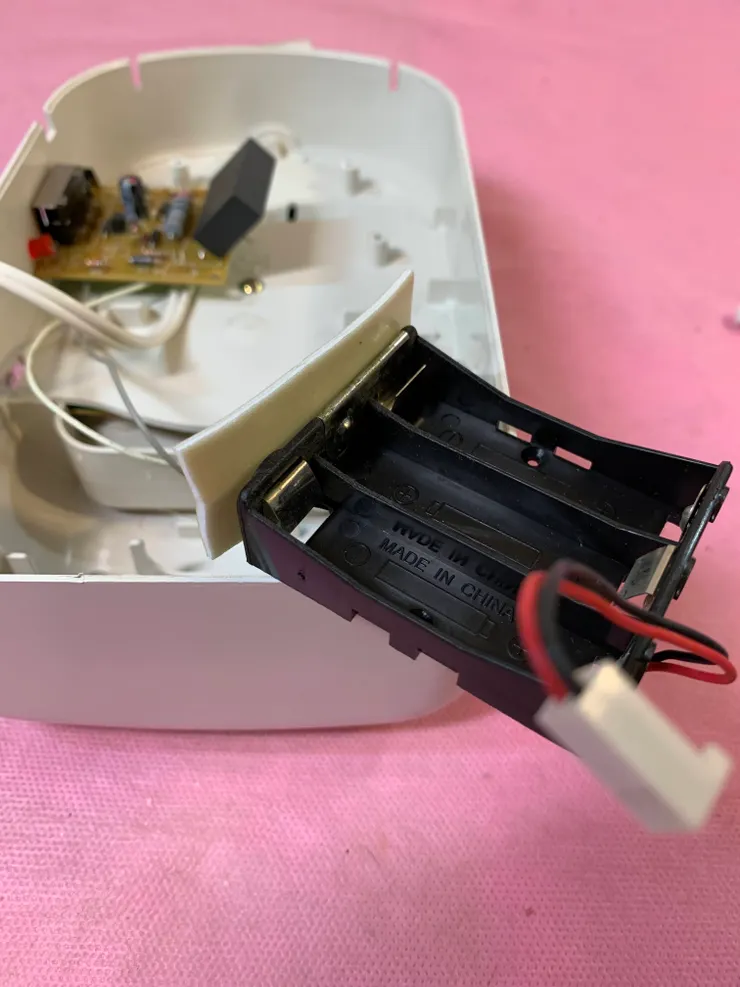

試攞電池盒位置
建議最好找有向下支撑的位置, 可以避免膠帶黏性變弱後電池盒+電池的重量致下墜
試攞電池盒位置

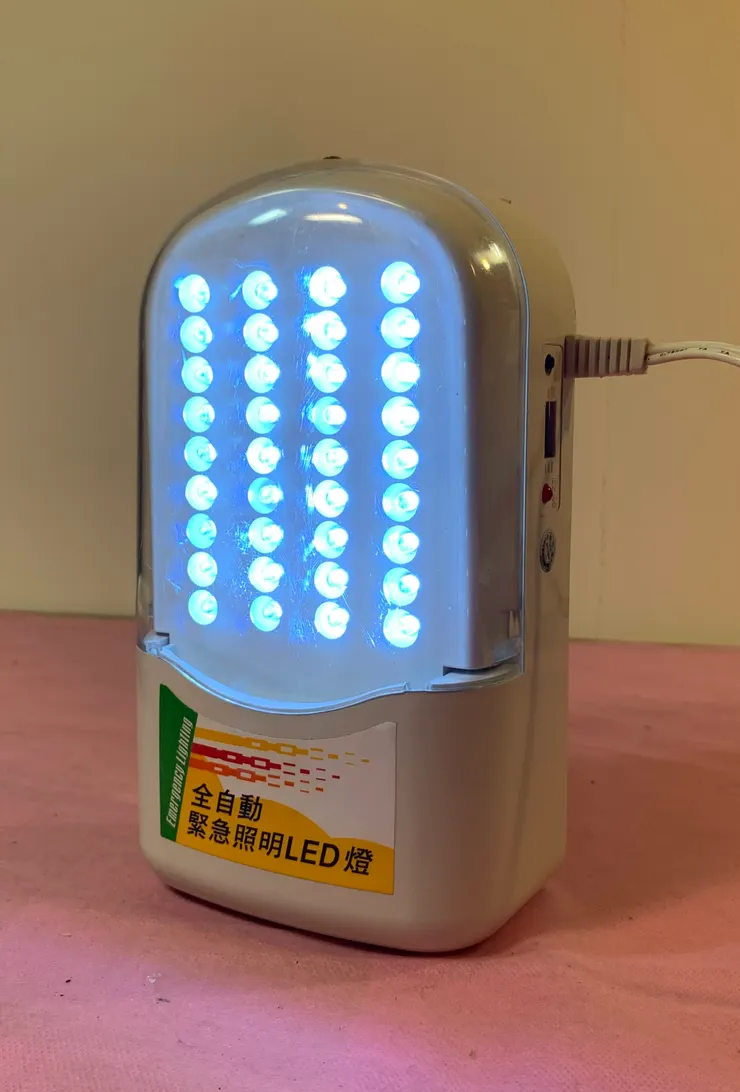

蓋上後蓋, 試轉
小技巧: 貼雙面膠前, 請先把停電照明燈內殼電池盒位置及附近的灰塵擦拭過.

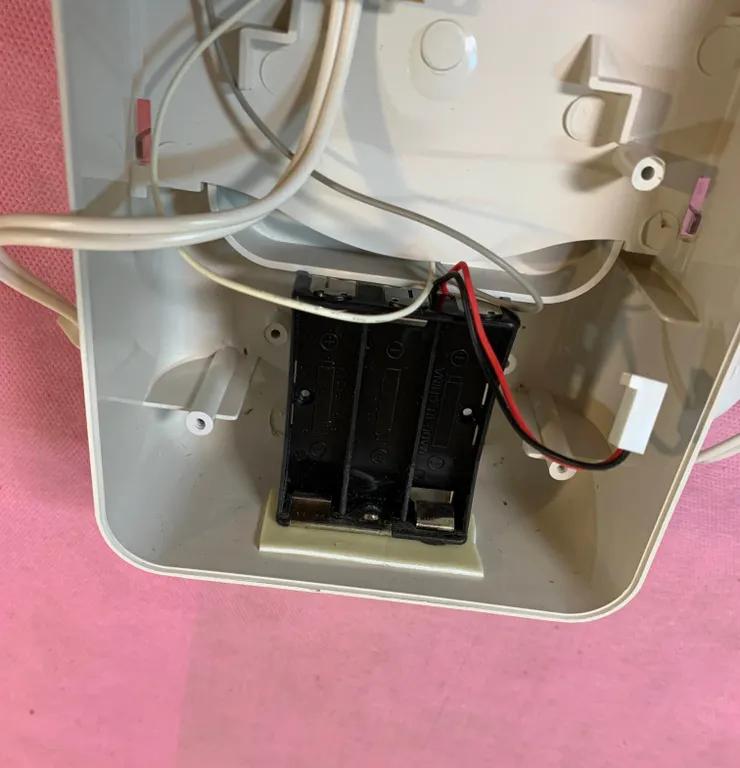

試運作沒問題後, 加雙面膠固定電池盒
裝上螺絲
完工, DIY 無價
