【深智書摘】卷積神經網路（CNN）的發展與結構

更新於 2022/11/10發佈於 2022/06/06閱讀時間約 7 分鐘

　　卷積神經網路（Convolutional Neural Networks，CNN），其應用包括影像辨識、自然語言處理（NLP）等領域。若能從其發展至今的脈絡開始了解，必定可以更進一步地理解專案的想法，將該技術掌握得更得心應手。以下就其發展和結構分別說明。

　　LeNet是最早的分類卷積網路，在1998年由Yann Lecun提出。當時，LeNet被設計用於手寫數字辨識，但是因為其理論解釋性較差，並且效果不如處理人工特徵的SVM，所以一直沒有得到重視。

　　一直到2012年，AlexNet在ILSVRC（也就是ImageNet比賽）中一舉奪魁，才觸發了人們對於深度學習的熱情，從此深度學習進入了高速發展的時期，之後便誕生了VGG、ResNet等一系列卷積網路架構。

1. LeNet

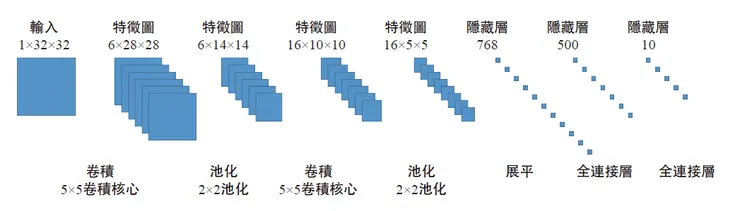

　　LeNet的結構如圖4-4所示，其中只有3種網路層——卷積層、池化層和全連接層。在啟動函數的選擇上，LeNet選擇了雙曲正切函數（Tanh），確定了卷積神經網路的基本結構。

圖4-4　LeNet 結構示意圖

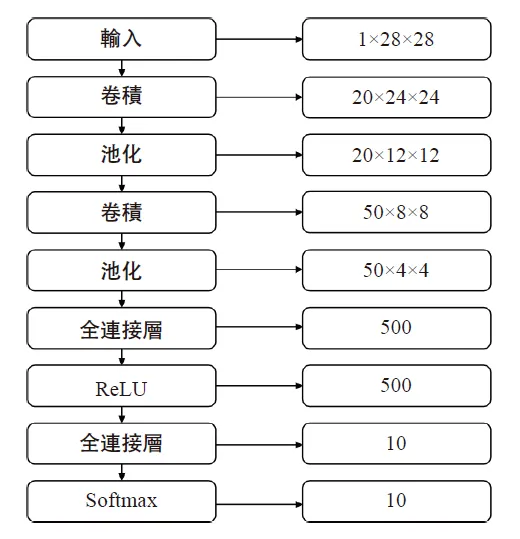

　　現在有些深度學習框架中已經不提供定義好的LeNet 網路了，即使有，也是經過簡化改良之後的LeNet-5，用於辨識MNIST資料集的LeNet-5結構如圖4-5 所示。

圖4-5　LeNet-5 結構圖

　　Tanh 啟動函數被替換成了ReLU 啟動函數。

2. AlexNet

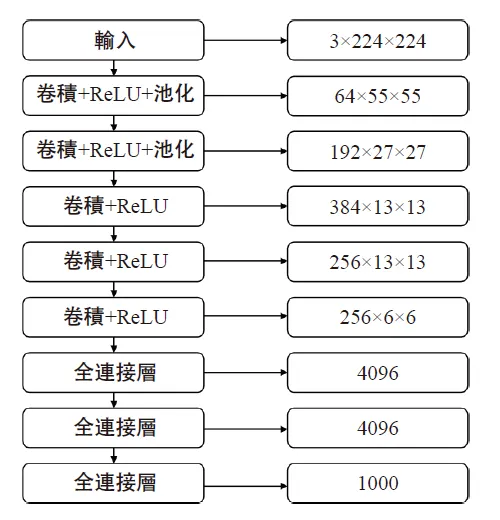

　　AlexNet中主要是提出了ReLU啟動函數和Dropout方法，同時還引入了資料增強操作，使模型的泛化能力得到進一步提高。但是這個網路中的參數量達到了6000萬，AlexNet的作者使用了兩片GTX 580訓練了五六天才得到分類結果。最終的分類結果也不負所望，以超越第二名10.9%的絕對優勢奪得第一名。AlexNet 網路結構如圖4-6 所示。

　　AlexNet中包含了5個卷積層和3個全連接層，層數比LeNet多，但是卷積、池化這樣的整體流程並沒有改變。AlexNet中用到的3個訓練技巧對最終的結果造成了積極作用。

圖4-6　AlexNet 網路結構示意圖

ReLU：ReLU啟動函數具有非線性的特徵，又不會像Sigmoid和Tanh那樣，容易出現梯度彌散的問題。
Dropout：其原理類似於sklearn中的整合演算法，在訓練過程中，會以一定機率讓神經網路節點失去活性。在預測過程中，會將所有節點的輸出乘以這個機率值。這樣訓練出來的神經網路能夠得到類似多模型整合的效果，緩解了模型的過擬合問題。
資料增強：資料增強過程相當於增加了樣本的多樣性，使模型具有更強的泛化能力。

3. VGGNet

　　我們可以將VGGNet看作一個加深版的AlexNet，它使用了3個全連接層，使模型的總參數量達到了1.3億，這個架構最大的貢獻是它證明了：使用小尺寸的卷積核心並增加網路深度可以有效提升模型效果。不過有關VGGNet的論文中提到，當網路層數疊加到19層時，其準確率幾乎達到飽和，即此時無法再透過加深網路來提高準確率了。

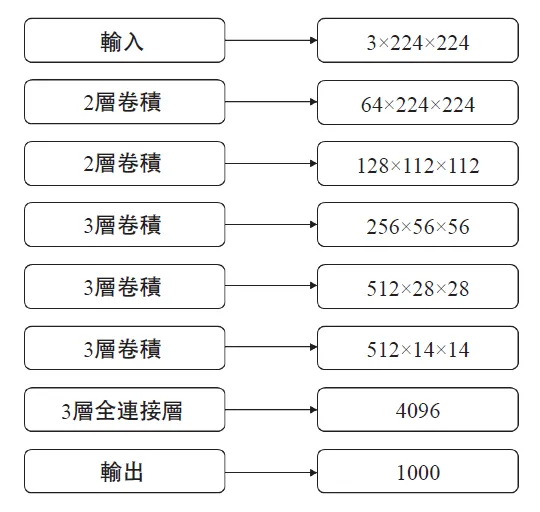

　　這個網路在當時看來已經非常深了，VGG的作者在訓練VGG模型的時候，是先訓練了淺層網路（VGG-11），等淺層網路穩定之後，再往上增加新的卷積層，這樣逐步將網路深度增加到13、16、19。圖4-7展示了VGG-16的網路結構。

圖4-7 　VGG-16 網路結構示意圖

　　VGG使用多個小卷積核心替代了大卷積核心，比如使用3個3×3卷積核心得到的特徵圖尺寸和使用1個7×7卷積核心得到的特徵圖尺寸相同，7×7卷積核心有49×channel個參數，而3個3×3卷積核心只有27×channel個參數（channel 是通道數）。

　　在VGG之後出現的網路中，卷積核心基本以3×3卷積和1×1卷積為主。

4. GoogleNet

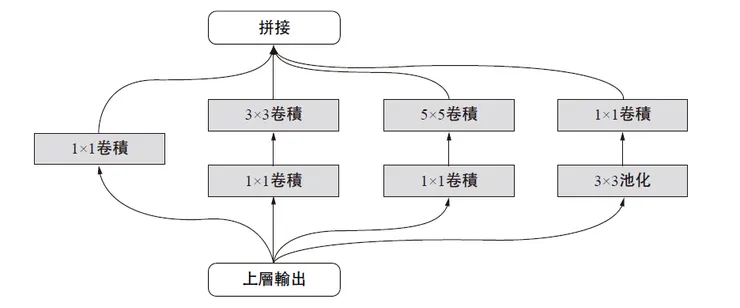

　　GoogleNet也叫InceptionNet，與AlexNet和VGGNet這種單純依靠加深網路結構進而改進網路性能的想法不一樣，它另闢蹊徑，在加深網路的同時，改進了網路結構：引入Inception模組（見圖4-8），使用分支結構。在僅有500萬參數的情況下，GoogleNet力壓VGG模型獲得2014年ILSVRC分類比賽的冠軍（VGG是定位比賽的冠軍和分類比賽的亞軍）。

圖4-8　Inception 模組

　　GoogleNet為了能讓模型更進一步地收斂，在較淺層的特徵圖上設計了輔助損失單元，這樣得到的淺層特徵也能有很好的區分能力。

　　Inception v2中提出了Batch Normalization（本書將其簡稱為BatchNorm），對啟動值進行了規範化操作，使網路梯度反向傳播時不再受參數尺度影響，這個方法已經被後來很多網路架構應用。在有些專案中，為了最佳化模型的速度和記憶體佔用情況，會將BatchNorm合併到卷積中。

5. ResNet

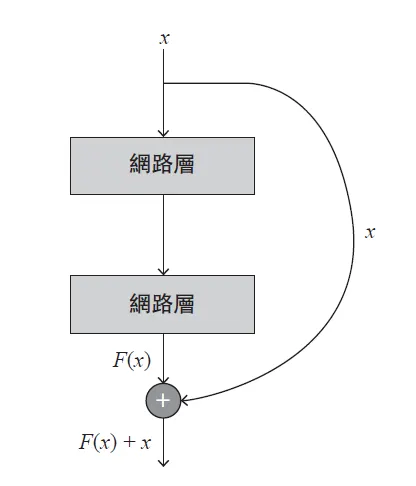

　　ResNet可以說是卷積神經網路發展史上里程碑式的貢獻，其獨創的殘差結構（見圖4-9）能夠有效緩解梯度彌散問題，在網路層數達到100多層的時候，仍然可以有效地進行訓練。

　　考慮到x的維度與F(x)的維度可能不匹配，需進行維度匹配工作，在恆等層採用1×1 卷積核心來增加維度。

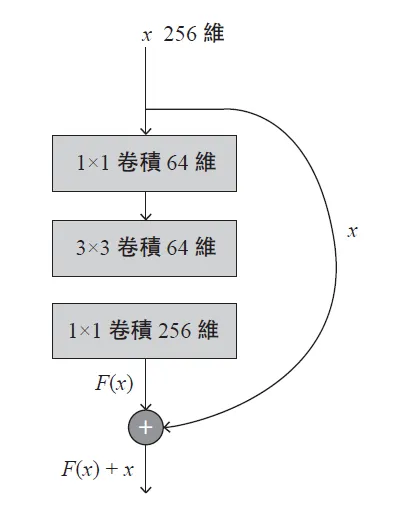

　　在網路進一步加深之後，圖4-9中的殘差模組變得不是特別有效，所以又設計了一種瓶頸參數模組，如圖4-10所示。第一個1×1卷積有著降維的作用，將原來256維的x降維到64維，從而使3×3卷積得以在較低維度上進行運算，有著提高運算效率的作用。3×3卷積計算完畢之後，再使用1×1卷積進行升維，以便與原有的x相加。
