VESA Standards

** 3C機構設計爸版權所有 ©️ **

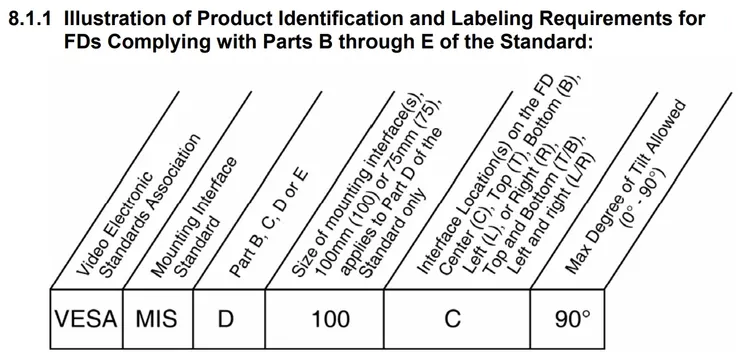

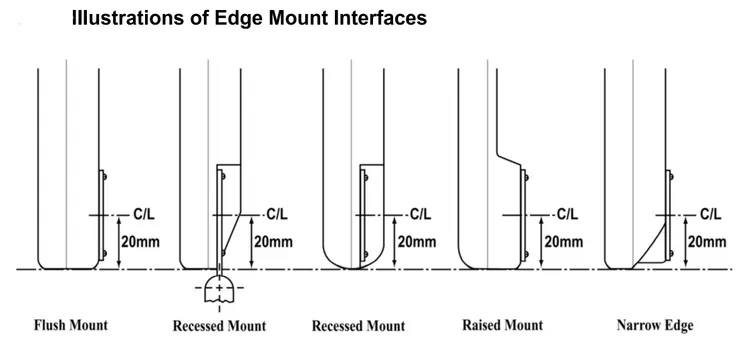

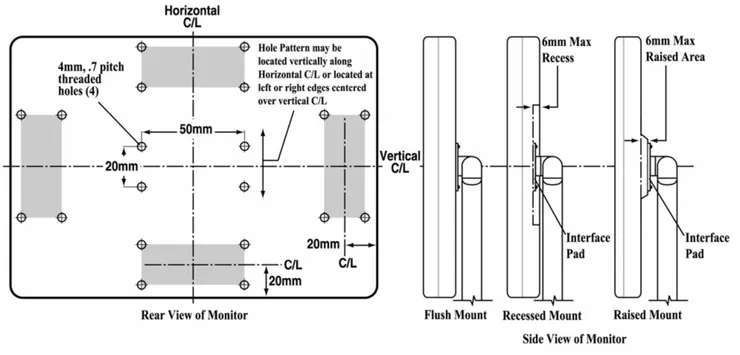

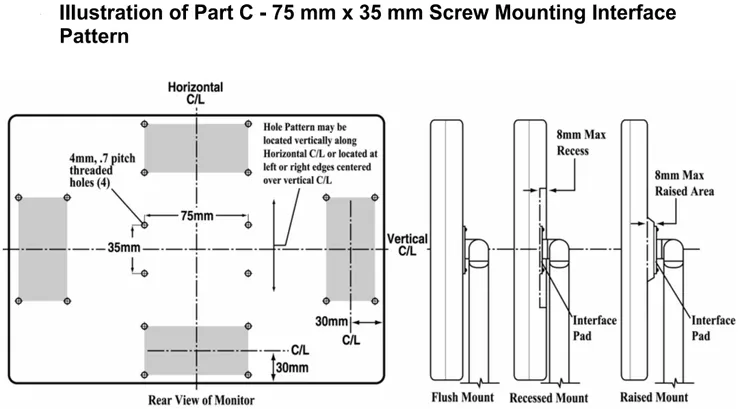

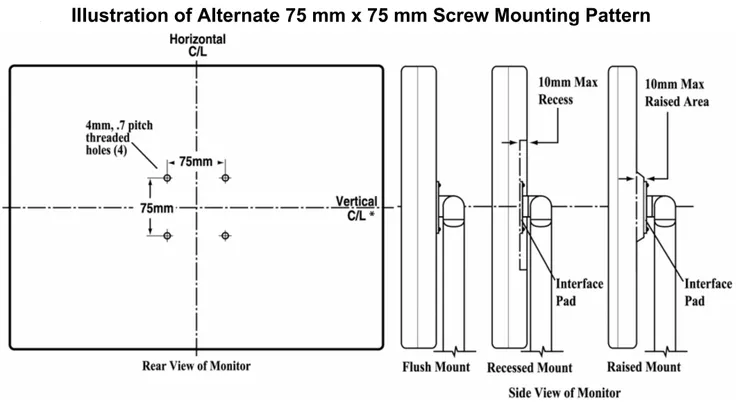

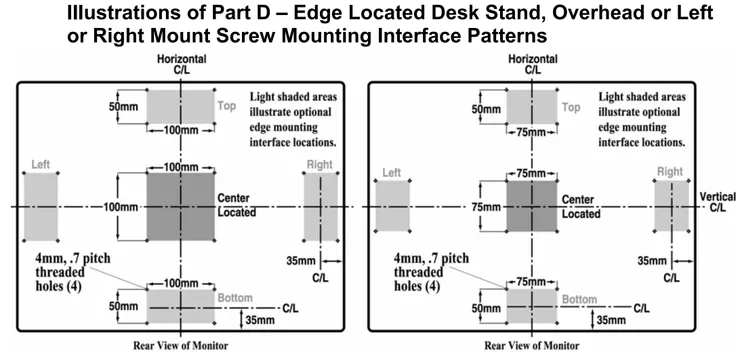

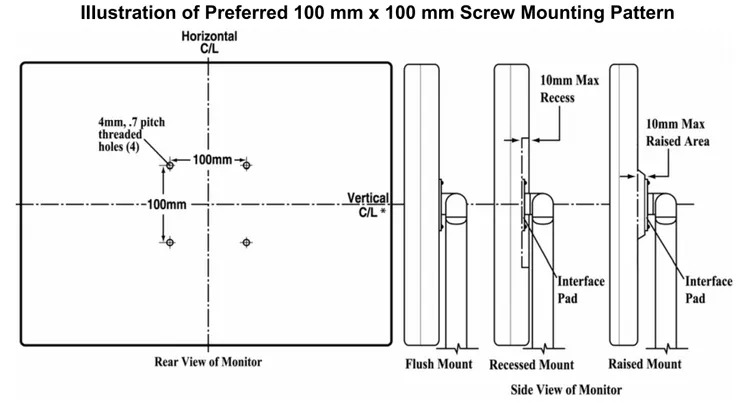

VESA 標準可以說是目前普及率最高的公規吊掛規格，在所有的壁掛或吊掛的規格中，VESA 最常被應用，包括m-POS、R-POS、Panel PC、IPC 所有產品、BOX PC、KIOSK、甚 至諸多的Gaming PC 為了裝飾也有吊掛的趨勢。詳細的VESA規格書也可以 google search找到相關的資料檔案，不過，在規格書中的重點及設計上經常碰到的問題，也是經常被忽略掉的一環。在VESA 規格中，為了應用到各種不同的device，分別把固定的孔分成不同位置的組合，然而，3C機構設計爸所觀察到的是 typically 100x100 mm、75x75 mm的VESA孔為組合是最普遍的規格。

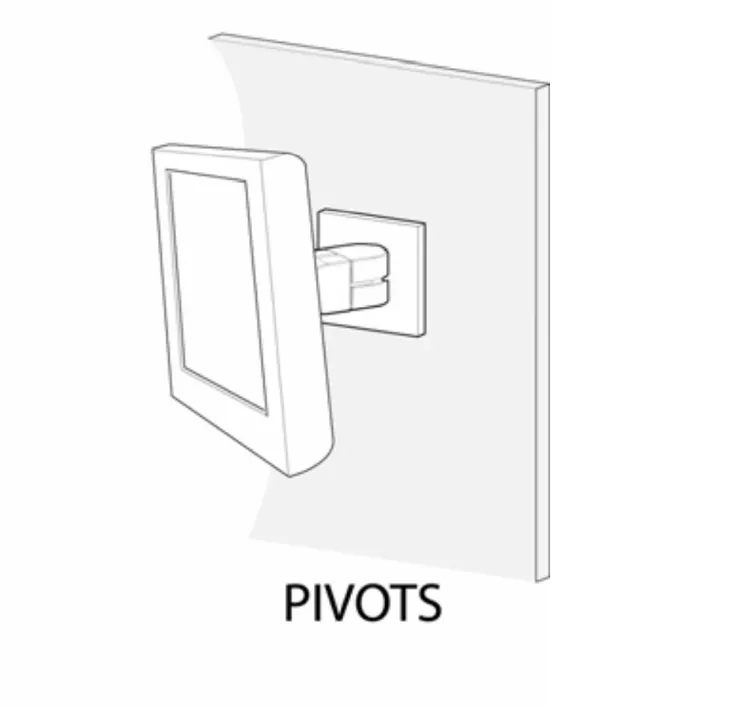

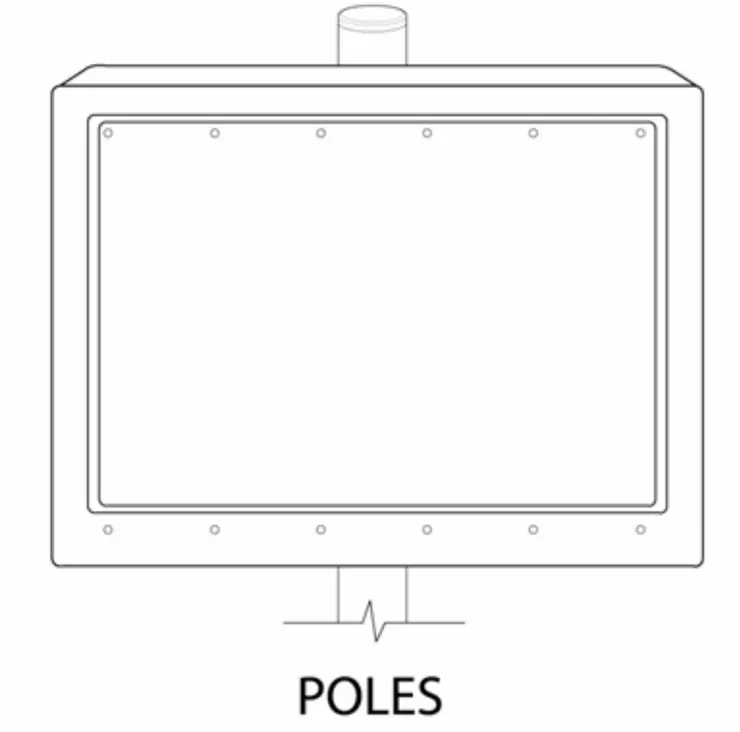

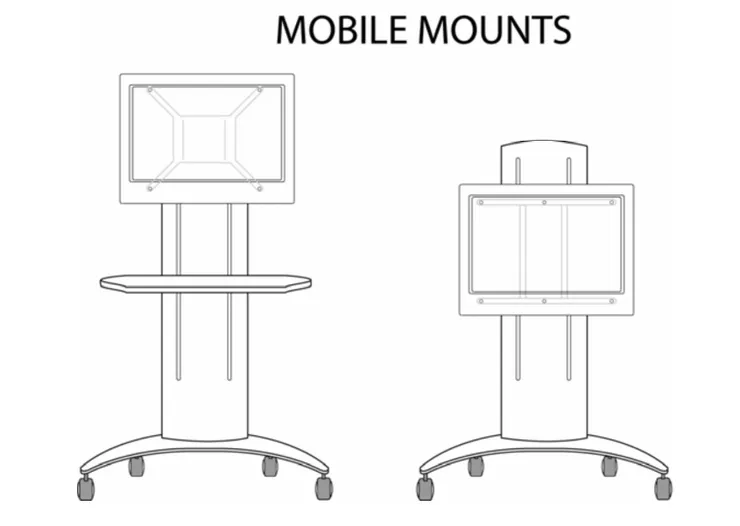

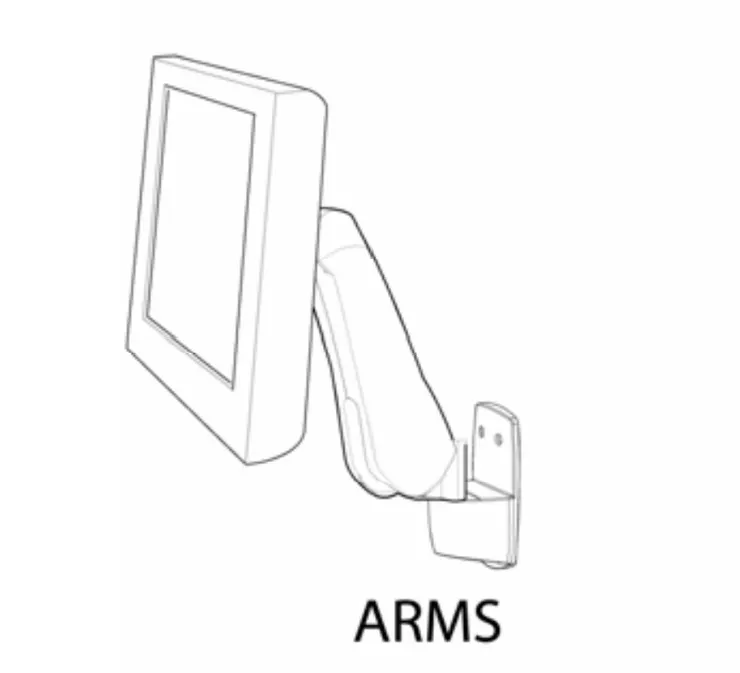

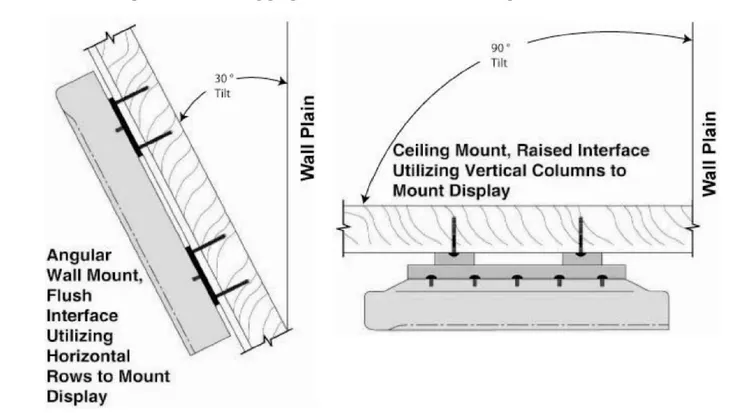

設計上，在機器和懸掛基座或牆壁之間，必須設計一個轉接的支架，我們一般稱作VESA bracket (或VESA transfer bracket)，這個VESA bracket的出貨方式可能是隨機器產品一起出貨，也有可能是FRU或CRU的方式單獨出貨，端看產品的要求。例如HP就設計了一款算滿複雜結構的VESA module，這個 VESA module 就是 standardized module for all of HP products，我們也可以用這種思考模式，簡化VESA module的設計，進而減少產品的複雜性，也可以省下不少的模具費。

除了VESA module 或VESA bracket 本身，在出貨的需求上，也必須確定，VESA bracket 是必須鎖在產品上出貨？還是VESA bracket 放在系統機器旁邊一起出貨。在機構設計上，尤其要特別注意以下項目，避免測試失敗、設計重來。

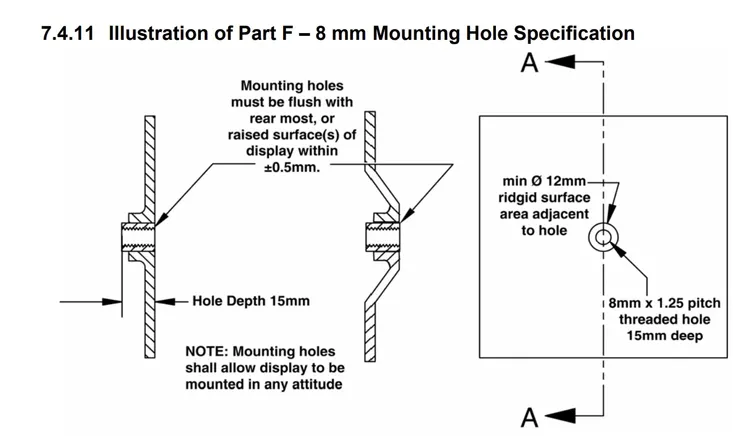

1.機器上的VESA螺牙孔，有效深度必須至少10mm，為了避免下限公差衝擊到VESA所定義的規範，深度最好在10.5mm以上，除非公司內部或客戶允許規格的衝突。

2.VESA bracket 的材質可以是鈑金件，也可以是塑膠件。鈑金件通常會需要多一道為了外觀的表面處理，可以用SPCC+電鍍，或是烤漆+SECC，烤漆+SGCC則剛性比較強。當然，在半導體設備上的應用則有烤漆+ZAM的例子。

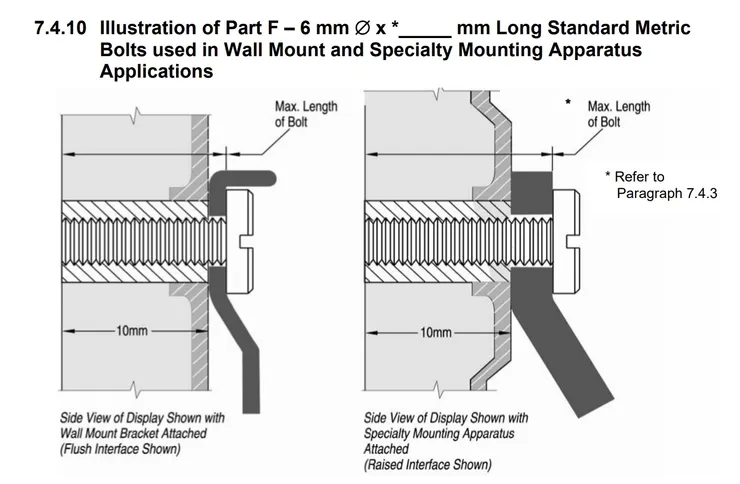

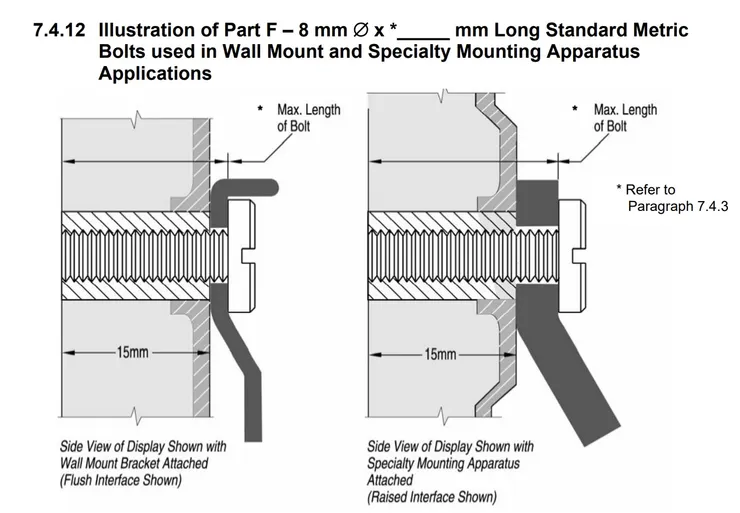

3.VESA bracket 出貨所應該要隨VESA bracket附上的螺絲，別忘了螺絲長度的限制是L10mm，VESA螺絲的標準規格是M4x0.7P，如果因為強度的因素，如KIOSK的壁掛，規格可以客製化成M6x1.0P。除了螺絲，注意一下是否有因特殊設計所需要的墊片或螺帽、美觀的rubber cap，都要隨VESA bracket一起出貨。

4.在機器產品上VESA螺絲孔的結構強度要特別注意，結構設計是不是可以支撐機器產品的整體重量，這一點請務必讓FEA (線性分析工程師)做評估報告。

5. 在機器產品上VESA螺絲孔的螺柱設計，除了上面談到的強度之外，在設計初期，要儘量讓VESA standoff 遠離PCB 及電子零件，尤其要遠離CPU，因為CPU會因為ESD打到VESA standoff 時，ESD spart 打到standoff，再由 standoff 傳到機器系統內部時，往往CPU會因為ESD在standoff上經過"耦合"，就會把CPU打死。如果萬一有這種問題發生，只要在CPU附近的VESA standoff外徑纏繞一兩圈的醋酸膠布，ESD "耦合"到CPU的狀況就可以被隔離，耦合的狀況可以得到解決。
