IC card (IC 卡)與MSR card (MSR卡)的基本認識

IC card (IC 卡)與MSR card (MSR卡)的基本認識

更新於 發佈於 閱讀時間約 6 分鐘

** 3C機構設計爸版權所有 ©️ **

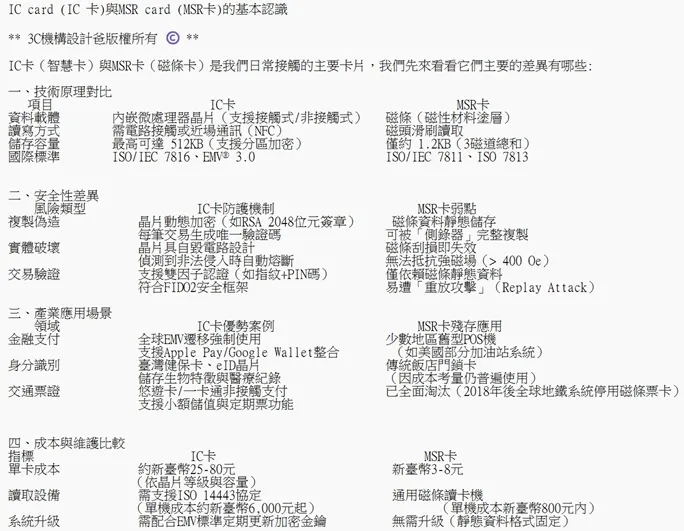

IC卡(智慧卡)與MSR卡(磁條卡)是我們日常接觸的主要卡片,我們先來看看它們主要的差異有哪些:


一、技術原理對比

項目 IC卡 MSR卡

資料載體 內嵌微處理器晶片(支援接觸式/非接觸式) 磁條(磁性材料塗層)

讀寫方式 需電路接觸或近場通訊(NFC) 磁頭滑刷讀取

儲存容量 最高可達 512KB(支援分區加密) 僅約 1.2KB(3磁道總和)

國際標準 ISO/IEC 7816、EMV® 3.0 ISO/IEC 7811、ISO 7813



二、安全性差異

風險類型 IC卡防護機制 MSR卡弱點

複製偽造 晶片動態加密(如RSA 2048位元簽章) 磁條資料靜態儲存

每筆交易生成唯一驗證碼 可被「側錄器」完整複製

實體破壞 晶片具自毀電路設計 磁條刮損即失效

偵測到非法侵入時自動熔斷 無法抵抗強磁場(> 400 Oe)

交易驗證 支援雙因子認證(如指紋+PIN碼) 僅依賴磁條靜態資料

符合FIDO2安全框架 易遭「重放攻擊」(Replay Attack)


三、產業應用場景

領域 IC卡優勢案例 MSR卡殘存應用

金融支付 全球EMV遷移強制使用 少數地區舊型POS機

支援Apple Pay/Google Wallet整合 (如美國部分加油站系統)

身分識別 臺灣健保卡、eID晶片 傳統飯店門鎖卡

儲存生物特徵與醫療紀錄 (因成本考量仍普遍使用)

交通票證 悠遊卡/一卡通非接觸支付 已全面淘汰(2018年後全球地鐵系統停用磁條票卡)

支援小額儲值與定期票功能



四、成本與維護比較

指標 IC卡 MSR卡

單卡成本 約新臺幣25-80元 新臺幣3-8元

(依晶片等級與容量)

讀取設備 需支援ISO 14443協定 通用磁條讀卡機

(單機成本約新臺幣6,000元起) (單機成本新臺幣800元內)

系統升級 需配合EMV標準定期更新加密金鑰 無需升級(靜態資料格式固定)

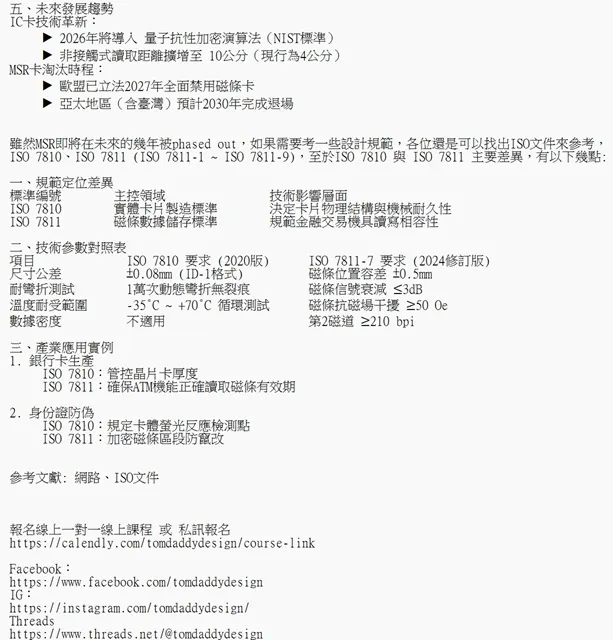

五、未來發展趨勢

IC卡技術革新:

▶ 2026年將導入 量子抗性加密演算法(NIST標準)

▶ 非接觸式讀取距離擴增至 10公分(現行為4公分)

MSR卡淘汰時程:

▶ 歐盟已立法2027年全面禁用磁條卡

▶ 亞太地區(含臺灣)預計2030年完成退場



雖然MSR即將在未來的幾年被phased out,如果需要考一些設計規範,各位還是可以找出ISO文件來參考,ISO 7810、ISO 7811 (ISO 7811-1 ~ ISO 7811-9),至於ISO 7810 與 ISO 7811 主要差異,有以下幾點:


一、規範定位差異

標準編號 主控領域 技術影響層面

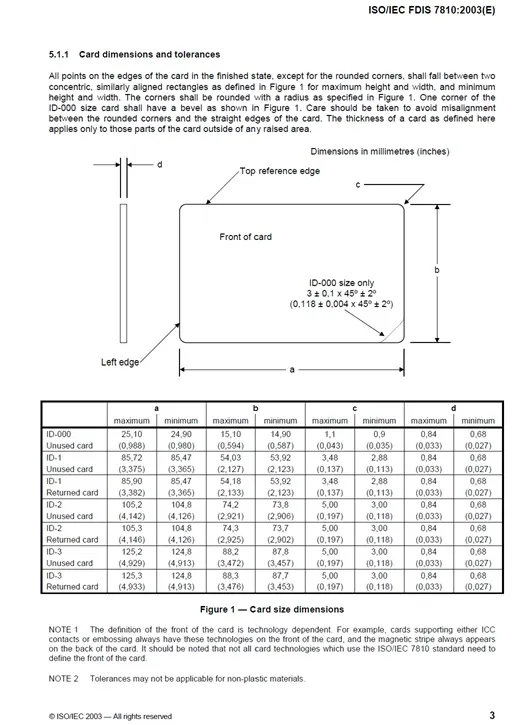

ISO 7810 實體卡片製造標準 決定卡片物理結構與機械耐久性

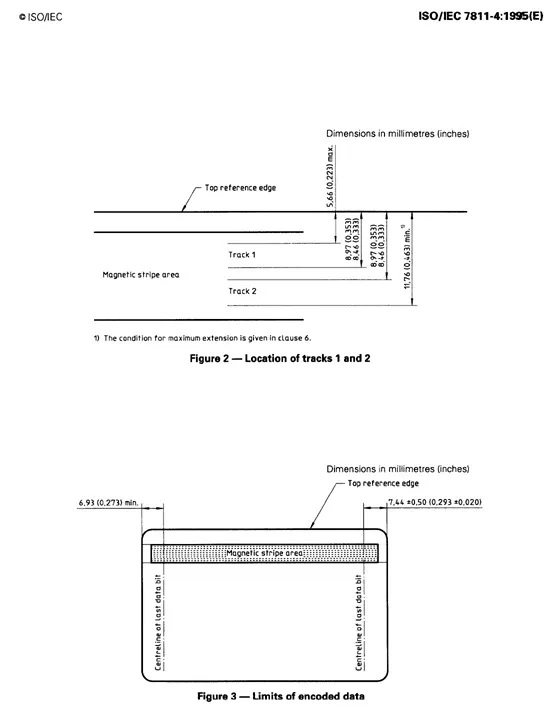

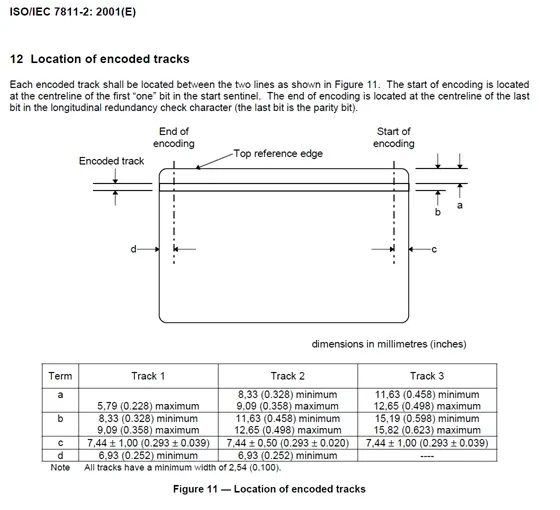

ISO 7811 磁條數據儲存標準 規範金融交易機具讀寫相容性


二、技術參數對照表

項目 ISO 7810 要求 (2020版) ISO 7811-7 要求 (2024修訂版)

尺寸公差 ±0.08mm (ID-1格式) 磁條位置容差 ±0.5mm

耐彎折測試 1萬次動態彎折無裂痕 磁條信號衰減 ≤3dB

溫度耐受範圍 -35°C ~ +70°C 循環測試 磁條抗磁場干擾 ≥50 Oe

數據密度 不適用 第2磁道 ≥210 bpi


三、產業應用實例

1. 銀行卡生產

ISO 7810:管控晶片卡厚度

ISO 7811:確保ATM機能正確讀取磁條有效期


2. 身份證防偽

ISO 7810:規定卡體螢光反應檢測點

ISO 7811:加密磁條區段防竄改


參考文獻: 網路、ISO文件
