新手入門必看！AutoCAD超入門詳解
更新於 2023/02/19閱讀時間約 5 分鐘
隨著時代的推進，製圖己經從製圖桌上，轉移至電腦上，甚至查詢圖面也到移動裝置上(手機、平板)，電腦輔助繪圖己經漸漸的是我們日常中的一部份了。
最耳熟能詳的就是Autodesk的AutoCAD，現已是行業中廣為流行的製圖軟體，也成為電腦製圖工具的代名詞了。
不過由於AutoCAD畢竟是一個使用很廣泛的製圖軟體，建築領域、機械領域與各個不同專業領域也均接觸到AutoCAD。
而對於一些想要入門或剛入門的新手，面對複雜的畫面往往就心生卻步，不知怎麼下手學習才是最好的呢?
AutoCAD目前支援多國語系的版本，當然也包含我們最熟悉的中文介面。
有時當你遇到一些問題時，官方的使用說明( AutoCAD 2020 說明 )，也是一個不錯參考的技術手冊。
接下來要怎麼開始快速的上手這樣一套專業等級的軟體呢！
那就是要開始的重點了。
（本文內容以AutoCAD 2022版本基礎編寫）
- AutoCAD的界面
- 運用指令-雙手並用
- 隨時隨地的使用AutoCAD
AutoCAD的界面:

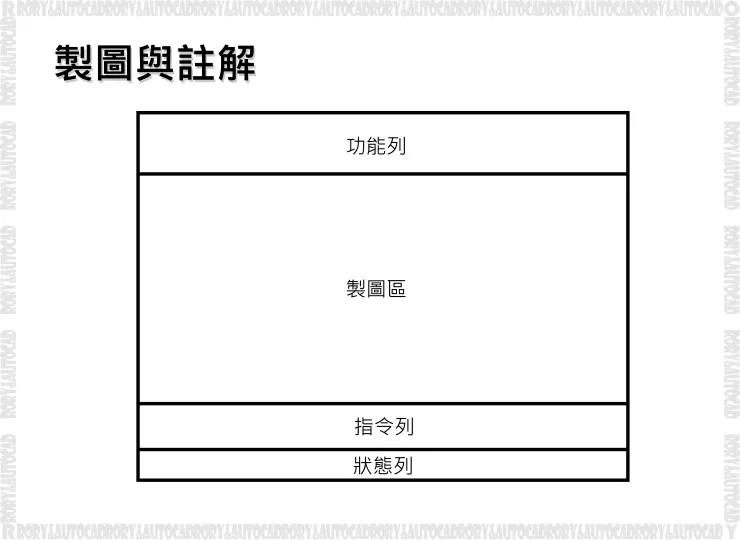

Autocad目前可供選擇的介面有製圖與註解(預設)、3D基礎、3D塑型，早期還有一個AutoCAD典型，不過現在己經被"製圖與註解"取代了。
所以我們就以預設的"製圖與註解"來做入手的使用畫面。
圖片上是一個簡略的畫面圖，可以讓我們更快的去了解到要使用軟體畫面的一個方向.
也才不會一開啟軟體，看到一大堆的功能，除了不知怎麼下手，再來就是一臉茫然的看著。
(詳細的使用者畫面可以參考官方說明 使用者介面概述 )
操作的方式:
滑鼠的使用，在許多的專業繪圖中，扮演著很重要的工具，而連平常都只有前後滾動作用的滑鼠中鍵，也是畫圖中不過缺少的一個重要功能鍵了。
滑鼠左鍵:
基本上就是負責在"選取物件"。(而選取還有分"窗選”跟”框選”，之後再來寫一個更細詳的MOUSE與鍵盤的運用。)
滑鼠中鍵:
縮放圖面，平移圖面，實際範圍(快速將圖縮成跟視窗大小一樣)。
滑鼠右鍵:
快速的功能選單，提供更多相關的物件編修功能。
鍵盤使用:
Enter [執行]:執行鍵.
空白鍵 [執行]:在輸入文字才當空格，平時為執行鍵.
ESC [取消]:取消指令.
那只有這些按鍵跟功能嗎?當然不是的，如果要更運用自如的話，這些當然是不夠的。
可是對於剛要入門的人，過多的操作只是讓你們覺的這軟體好像是高不可攀的感覺，化繁為簡也是不錯的一個方式。
運用指令:雙手並用
除了滑鼠的運用，解放你的雙手也是重要的，許多的專業高手，將沒有在使用滑鼠的手，在鍵盤中輸入指令，來加速繪圖的速度。

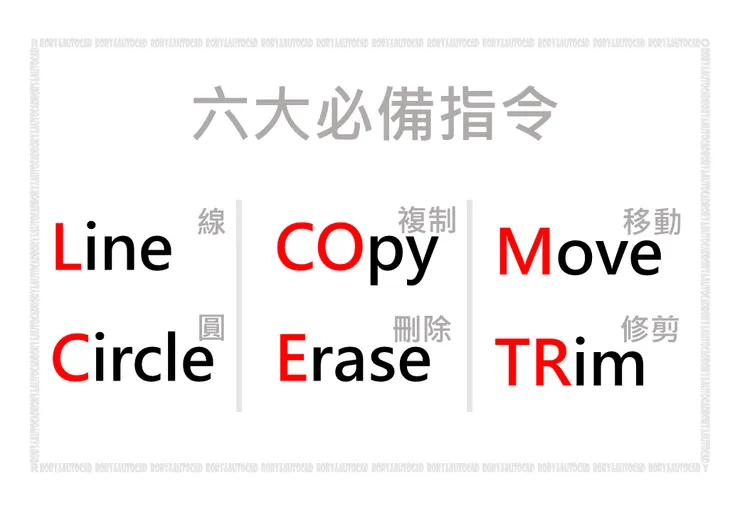

沒有錯，你們沒有看錯，就只要先看這六個指令的運用了。
線(Line)像你的製圖筆，而圓(Circle)就像圓規一樣，我認為這兩個指令就已經涵蓋了製圖所有的基礎，其他的則是在編修的部份使用，而隨著需求的增加，圖面複雜性的變化，當然就需要更多輔助的指令來協助我們更有效率享受電腦製圖的方便性。

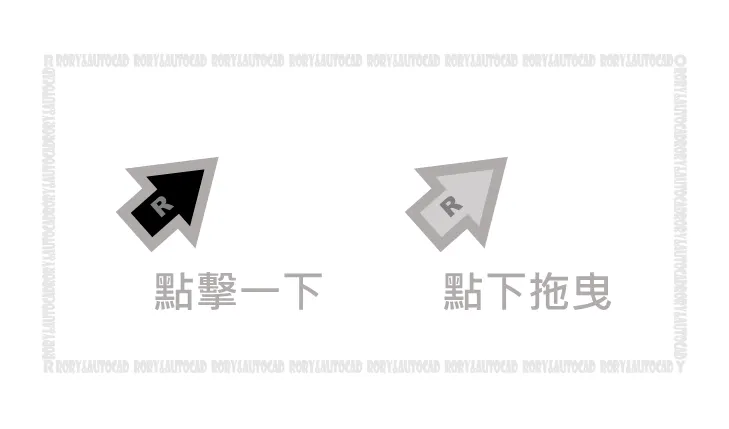

滑鼠教學上指標的定義

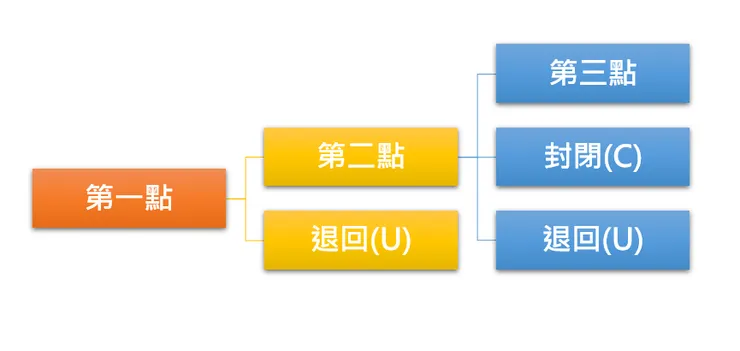

線(Line)的使用方式:
兩個點的成一條線，3個點成為一個面。
圓(Circle)的使用方式:
半徑跟直徑的運用

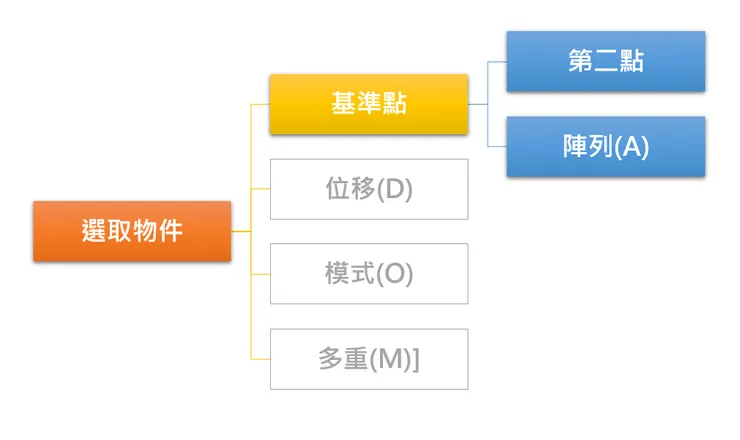

拷貝(COpy)的方式:
刪除(Erase)的方式:
直接選取不要的物件，直接進從刪除。
移動(Move)的方式:
選取物件，再去指定基準點，來移動物件到所需的位子。
修剪(TRim)的方式:
基本上修剪會要設定修剪邊，再以修剪邊為主，修去不要的線段，正常在使用修剪時，在指令第一次出現選取物件時，會直接按Enter或是空白鍵，直接進到下個指令選項，此時所有的物件皆會被設定為切割邉。
不過這做法到2021版本時，出現了些許的變化，當在2021後的版本，只要修剪(TRim)指令一下達，所有的物件直接就會被設定為切割邊，更為方便了。
所以2021後的修剪會有兩種模式可用來修剪物件：快速模式與標準模式。
快速模式(以此為主):
選取要修剪的物件。所有物件將會自動做為切割邊。無法修剪的物件就會改成刪除物件。
標準模式:
先選取邊界，然後按 Enter(空白鍵)。然後選取要修剪的物件。若將所有物件當做邊界，則在第一次出現選取物件的提示時就按下 Enter(空白鍵)即可。
雖然只是基本的幾個指令，是沒法包含著所有的面向，不過由此做一個學習的開端，再來漸漸的來提昇自己的技術水平。
隨時隨地的使用AutoCAD
就算不在主要工作的地點，也可以進入AutoCAD的網頁應用來做存取、編輯、設計。
行動版的AutoCAD
只要在iOS或Android的軟體商店中尋找關鍵字"AutoCAD”即可。
後記:
電腦輔助設計，已經是在設計中不可缺少的一部份了，而AutoCAD更是這方向運用的最廣的一個設計工具。
