LibreCAD教學：安裝、開檔、量尺寸
更新於 2024/02/12閱讀時間約 2 分鐘
1.下載LibreCAD，由於LibreCAD本身就有繁中介面，建議直接到官網下載即可，可安裝到最新版本，也可避免中毒疑慮。網站亦有提供舊版，讓使用者自行選擇。

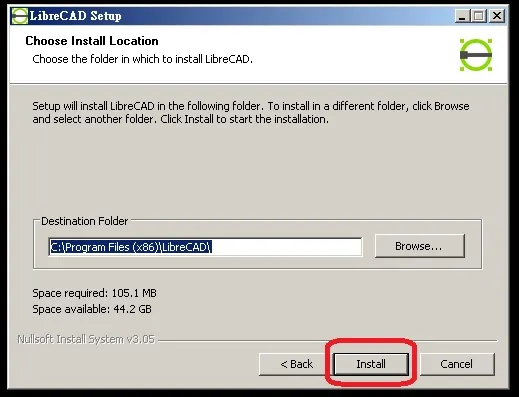

2.安裝。安裝介面是英文的，但基本上就是一直Next、Install、Close就可以安裝完成，除非要改安裝位置，可於下圖提示中修改。安裝完成後，會跳贊助的網頁，但可直接關閉就好。

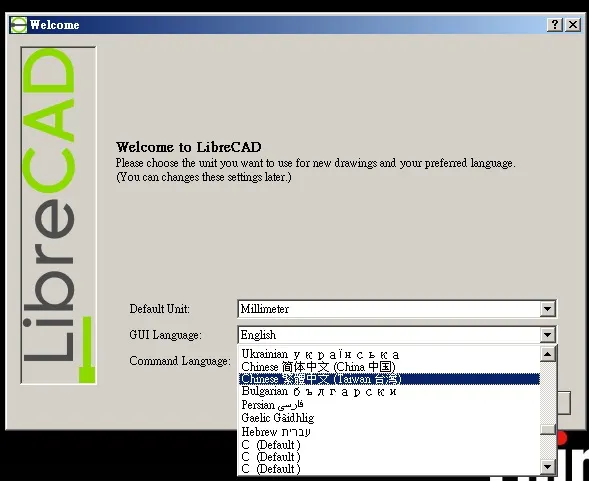

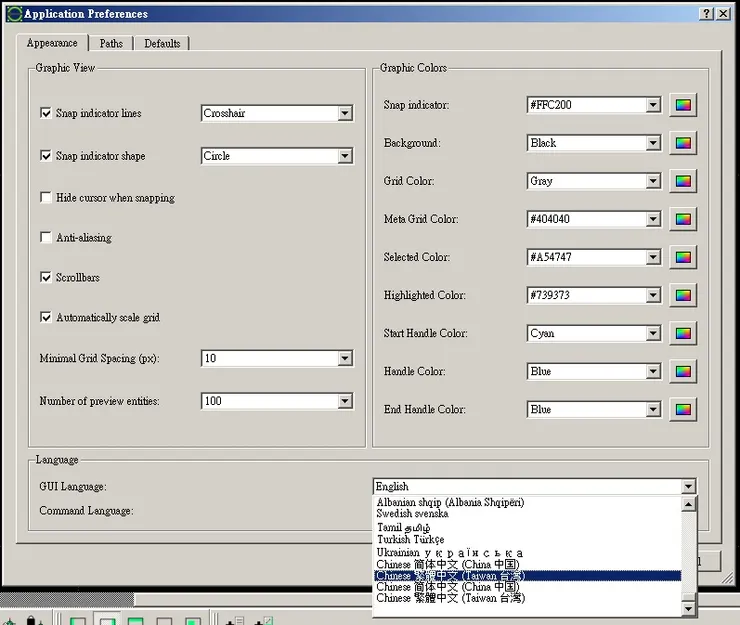

3.第一次執行時，可設定繁中介面，如下圖所示。亦可於軟體中更改繁中介面；於功能列中點選 "Options"，底下第一項 "Application Preferences"，視窗下方就有Language可以更改。雖然英文內容並不困難，但使用繁中還是比較容易上手，建議新手以繁中版本為主。

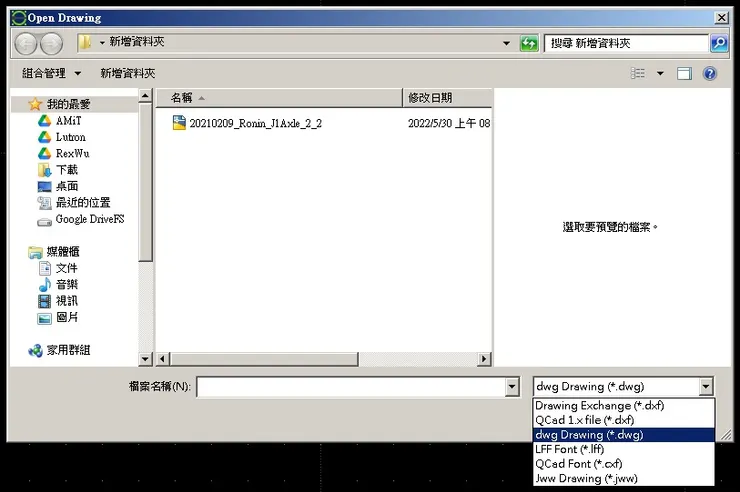

4.開啟檔案，需先選對檔案格式，不然檔案不會顯示，無法選擇。由於AutoCAD主要是產出DWG檔案，與LibreCAD原設的DXF格式不同，需自行調控。

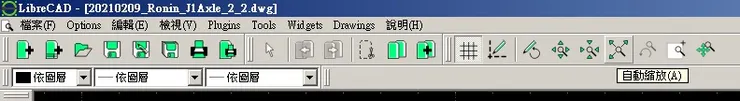

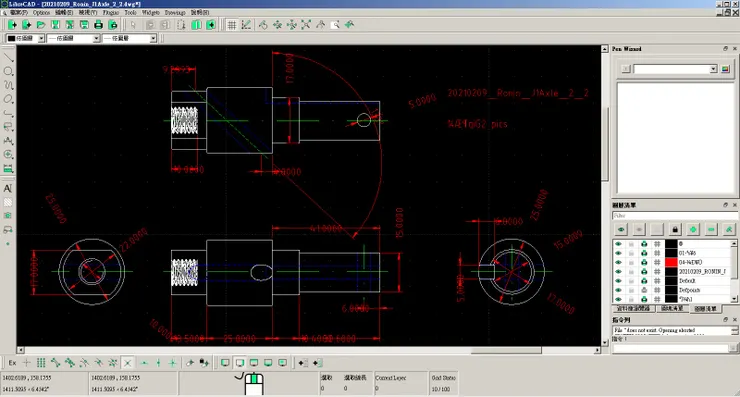

5.調整畫面。因檔案尺寸的關係，開啟時可能會無任何圖形，此時點選"自動調整"或是滑鼠中鍵連點兩次，即可顯示完整圖形。
6.量測尺寸。先選擇量測的方式，再選擇抓點模式。針對長度尺寸的量測，可選擇的方式以"對齊"、"線性"、"水平"及"垂直"這四種為主。抓點模式，針對長度尺寸的量測，一般選擇"補捉交點"較為方便。

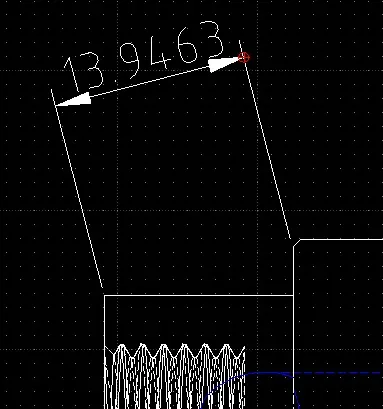

對齊：兩點最短的距離。

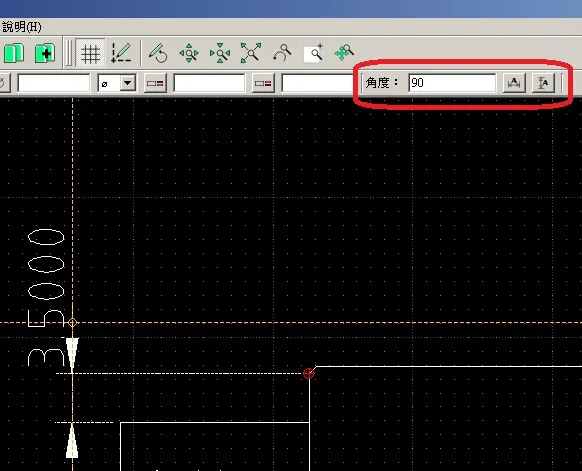

線性：可自設角度條件，若設為0度則為水平距離，若設90度則為垂直距離。基本上是要針對特殊角度量測用，實用度較低。
水平：量測水平距離。

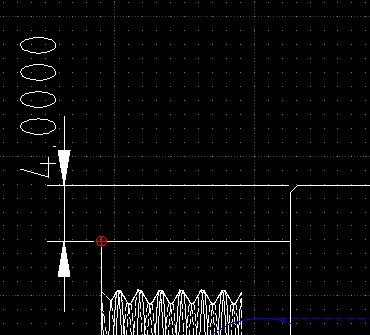

垂直：量測垂直距離

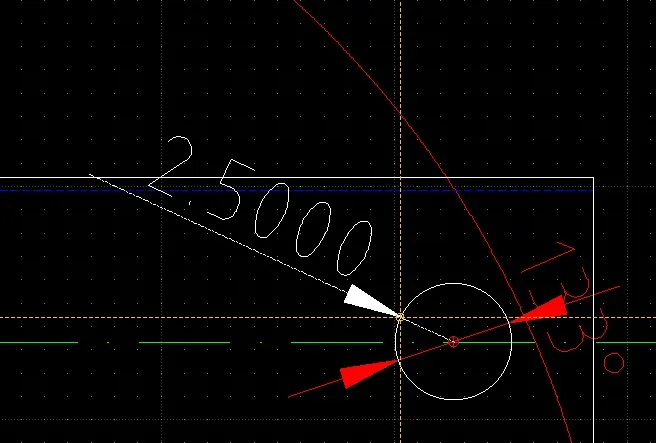

針對圓型的量測，主要是"半徑"或"直徑"這兩種方式，但抓點模式會更改為"自由補捉"才比較好選到圖型。
選好"半徑"後，直接將滑鼠疑到圓型線上，點左鍵後，就會顯示出半徑尺寸；"直徑"的操作模式也相同。

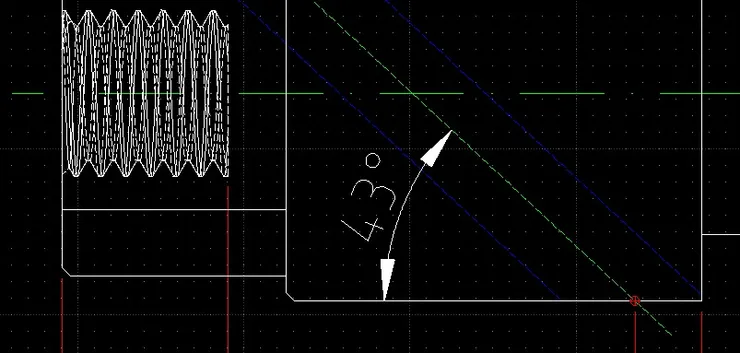

在"角度"的量測方式，則是同樣採用"自由補捉"的抓點模式，依序點選兩線段後，就會呈現兩線段間的角度。
重點整理：
本文主要針對新手，以及僅是要開圖及檢查尺寸的使用者。
