Kensington lock hole
Kensington lock 是避免機器(系統)被偷竊的一種防偷設計,雖然還不算是PCI security中防護層,但Kensington lock 的設計的確可以做為機器(系統)避免被偷走的第一線防護。走訪Kensington 的網站,該公司生產了各式各樣不同款式的Kensington lock cord 的設計,也在各式各樣的3C產品廣泛的被應用,例如Display、Tablet、Kiosk machine、Phone、Server、Storge、Notebook、TV、Panel PC、以及任何其他的Device。那、對於我們的機器(系統)設計要如何來應用這個Kensington lock呢?3C機構設計爸簡單的為各位做了以下整理。
在設計之前,必須檢視規格書的文件,先確認產品的規格需不需要Kensington lock的設計,如果Kensington lock是規範要求必須導入的項目之一,那麼,請注意以下設計的注意事項。
  1. 首先,基本的要務是取得一份Kensington lock的設計規範。(可向3C設計爸以郵件索取)

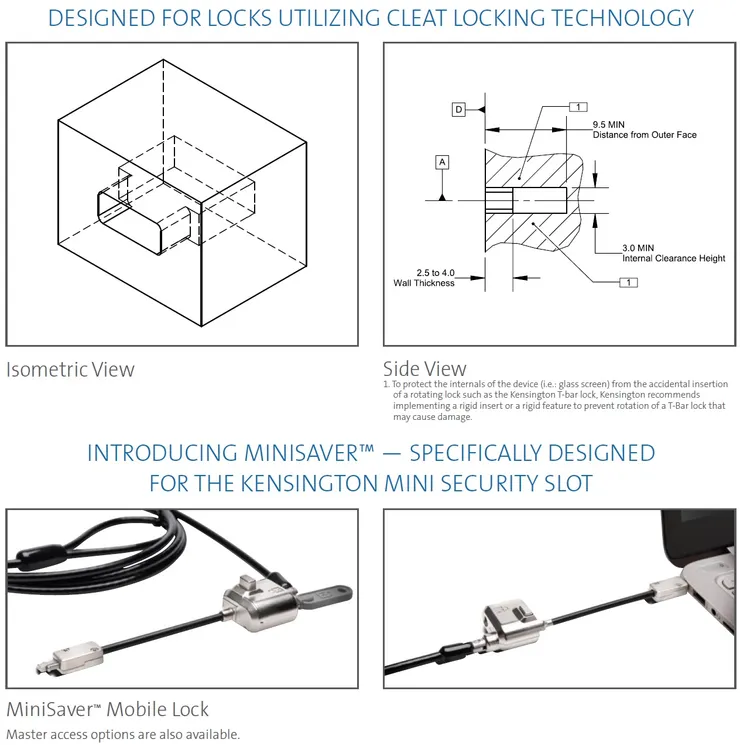

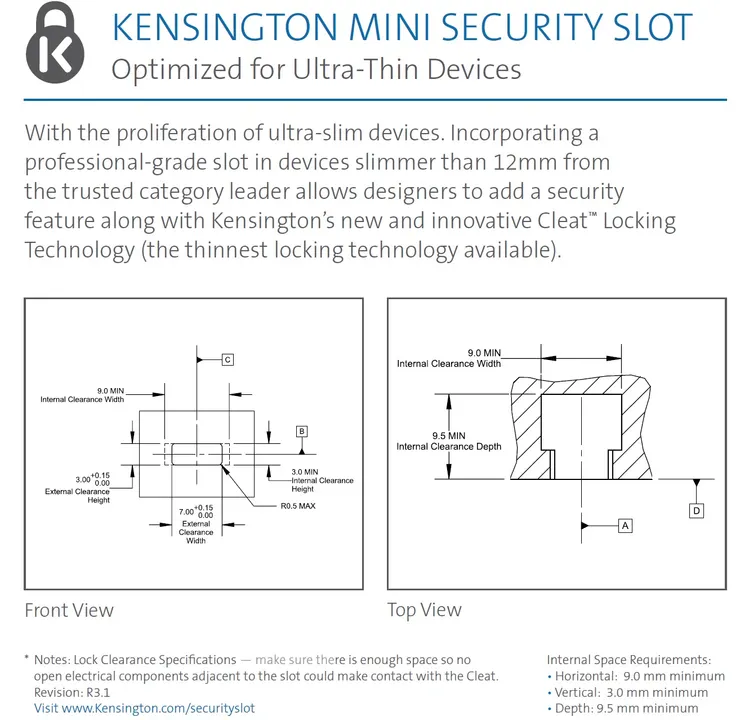

  2. 客戶規格中,定義終端客戶所會使用到的Kensington lock種類。因為Kensington lock的日漸繁多,有mini-type、ellipse type、….等等,因為,預先了解lock的種類,才可以在在系統機器設計上,在系統機器外部預留出空間,避免lock造成機器的不平穩,或是lock無法組裝。
  3. 將Kensington lock依照規範繪製成3D圖,這樣可以節省日後的新專案所需要的時間,同時也可以減少錯誤。

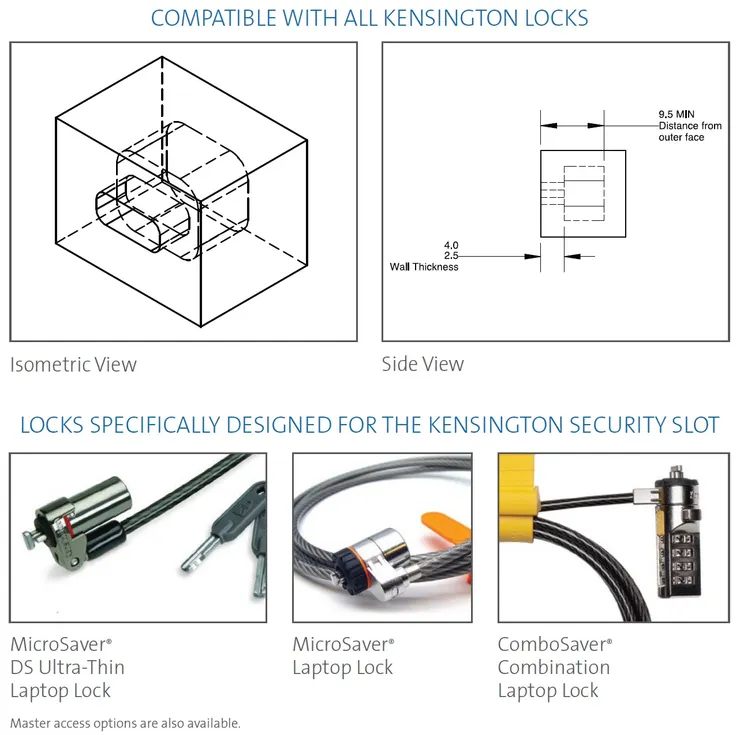

  4. 在系統機器的特徵設計上,只要注意幾個重點,也就是此文所附上的幾張照片,就可以達到導入Kensington lock的需求了。

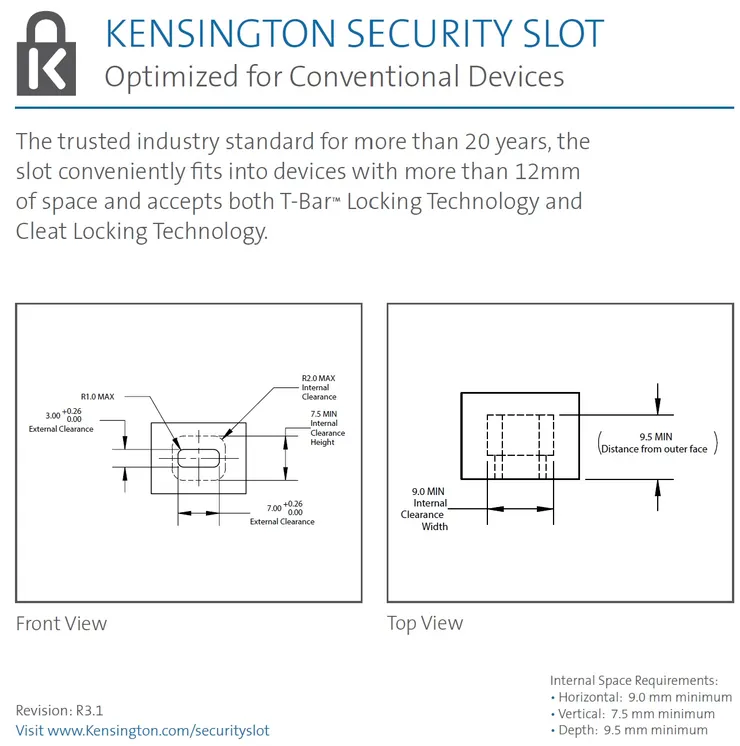

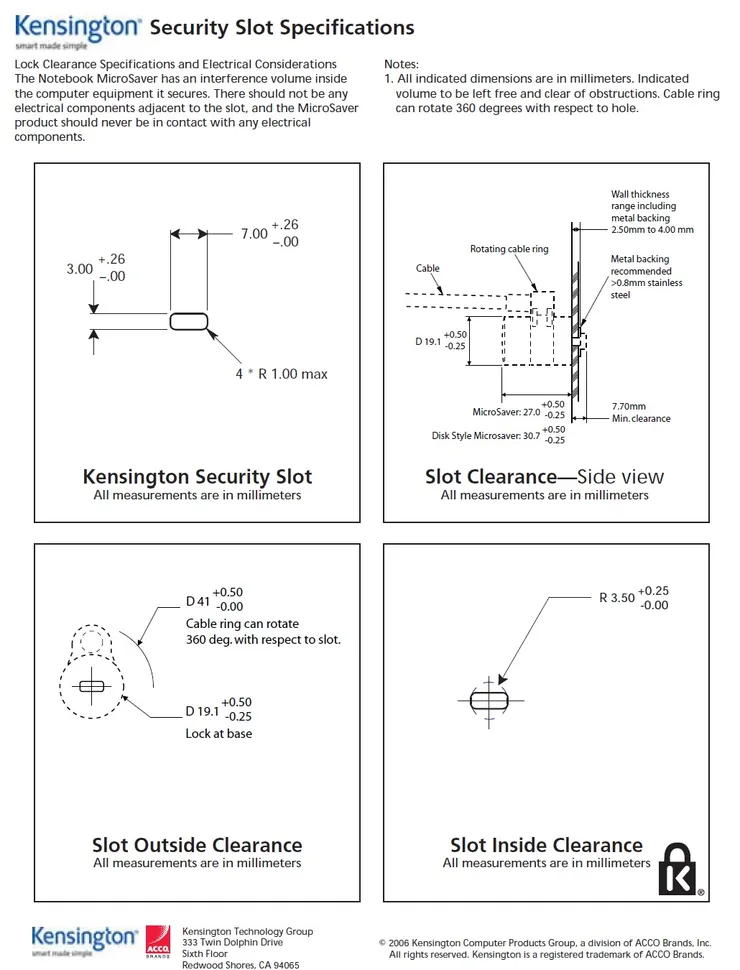

4-1: 開孔的大小:開孔的大小必須「完全符合」Kensington lock 規範。

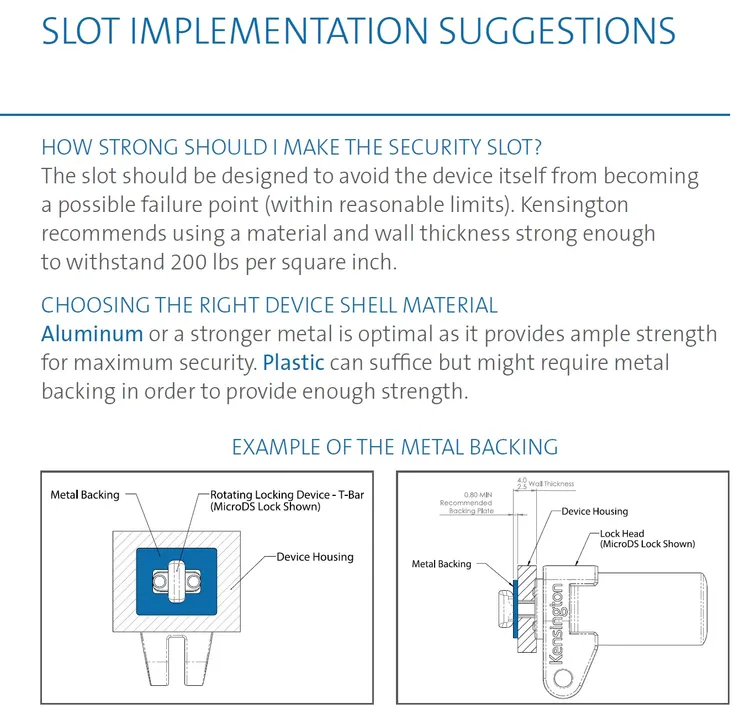

4-2: 機殼強度必須符合規範:系統機器的外殼(機殼)可能是塑膠材質,也可能是金屬材質。當機殼材質是塑膠材質或有強度疑慮的材質,在設計上,就必須加上一個小貼片來補足強度的不足。
4-3: 機殼開孔位置的厚度:機殼開孔的位置,機殼的厚度必須「完全符合」Kensington lock的規範。機殼厚度太厚的話,會造成Kensington lock (cord)無法扣上。機殼的厚度太薄的話,也會有強度不足的疑慮。

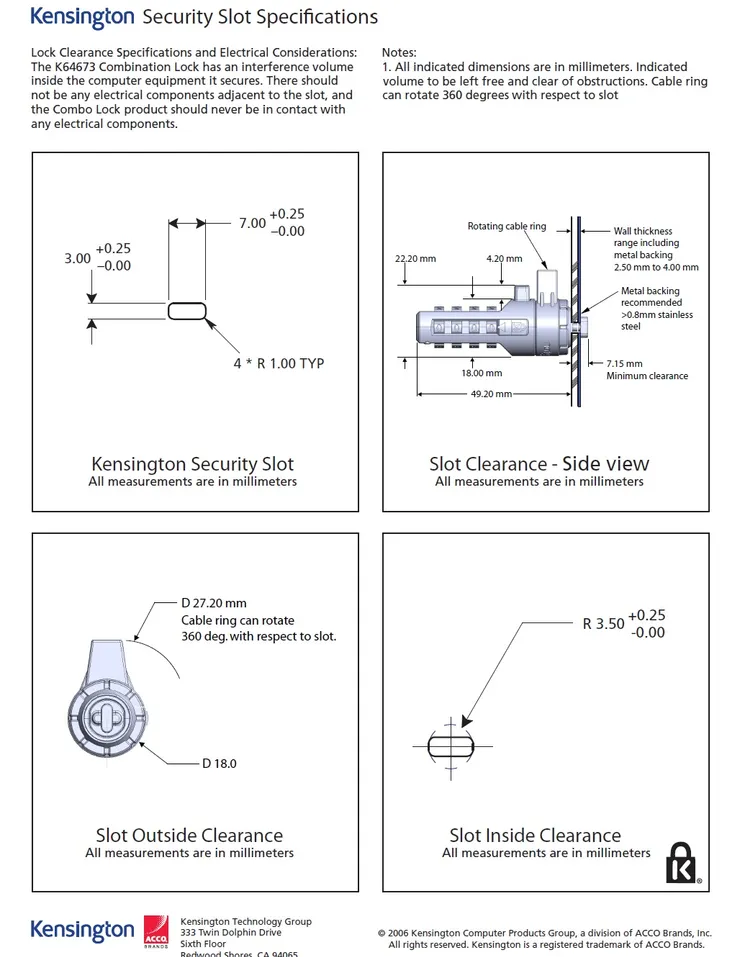

4-4: 在機殼外部,必須確定有足夠的空間讓Kensington lock的線頭有足夠的放置空間,避免干涉而造成Kensington lock無法組裝的狀況。
4-5. 在3D設計圖中,組裝Kensington lock 之後,必須注意Kensington lock 會不會讓系統機器的擺放有干涉、甚至不穩的情況。

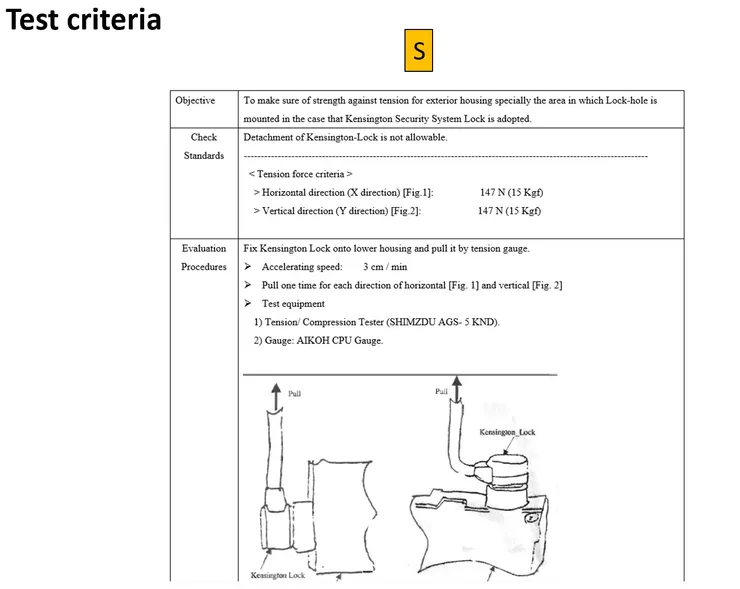

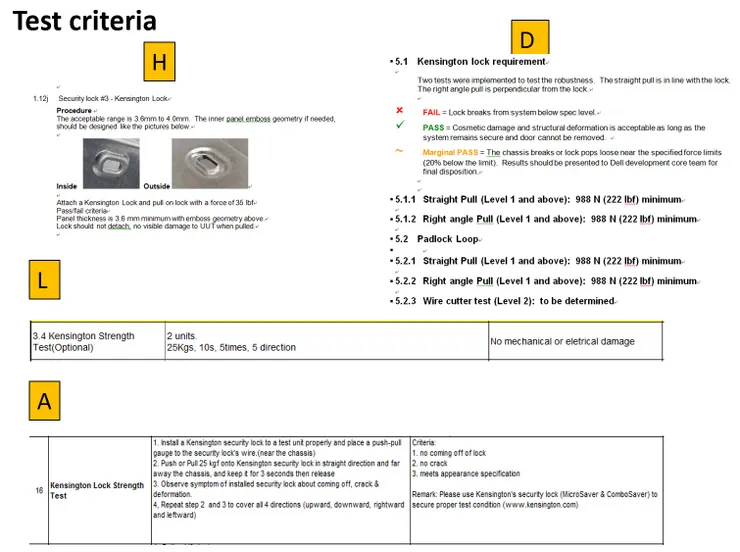

  1. Kensington lock的feature已經designed in 之後,在之後的validation test也千萬別忽略了針對Kensington lock 相關的結構特徵做驗證測試。參考的測試規範亦可向3C機構設計爸以郵件索取。
參考文獻: Kensington lock 官網( www.kensington.com)
